Elementos de conexión para cable HVI light plus

Elementos de conexión optimizados para el tendido al interior / exterior del tubo y la conexión al sistema de puesta a tierra o a un conductor anular u otras partes del sistema externo de protección contra rayos.

Elemento de conexión para cable HVI light plus

Un elemento de conexión como pieza de cabeza del cable HVI light plus, para realización de la conexión terminal del conductor en el tubo autosoportado (elemento terminal) o para conectar con otras partes de la protección externa contra rayos o con una instalación de toma de tierra (incluye un tubo termorretráctil).
Este elemento de conexión puede emplearse para el tendido al exterior del tubo en los tubos autosoportados HVI light plus.

1 Prodotto

Art. 819640 AE BO10 KF HVI 60 V2A

GTIN (EAN) 4013364481763, Codice doganale (EU): 85359000, Peso lordo: 162.90 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819640.stp

      Non siete autorizzati per eseguire un download 819640.stp

      Login
    • 819640.igs

      Non siete autorizzati per eseguire un download 819640.igs

      Login
    • 819640.jt

      Non siete autorizzati per eseguire un download 819640.jt

      Login
    • 819640.dwg

      Non siete autorizzati per eseguire un download 819640.dwg

      Login
    • 819640m_D.dxf

      Non siete autorizzati per eseguire un download 819640m_D.dxf

      Login
Elemento de conexión para cable HVI light plus INOX
Elementos de conexión para el cable HVI light plus, como pieza de cabeza
del cable HVI light plus en ambos extremos
al crear las conexiones del conductor,
por ejemplo, a la placa de conexión del mástil captador
o a otros componentes de la protección contra rayos exterior.
Incluye tubo termorretráctil
Material: INOX
Conexión: Perno Ø10 mm, L 50 mm
Resistencia a la corriente de choque (10/350 µs): 150 kA

Producto DEHN
Tipo: AE BO10 KF HVI 60 V2A
art. no.: 819640
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Conexión Perno Ø10 mm, L 50 mm
Diámetro Ø Elemento de conexión 21 mm
Resistencia a la corriente de choque (10/350 µs) 150 kA

Prodotto 819640 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819640 è stato aggiunto al carrello.

Apri Web-Shop

Kit de conexión de cable HVI light plus para tendido interior en el tubo

Dos elementos de conexión como piezas de cabeza del cable HVI light plus en ambos extremos. Un elemento de conexión para realización del terminal del cable en el tubo autosoportado (elemento terminal) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termorretráctiles).
Estos elementos de conexión se pueden utilizar con los tubos autosoportados HVI light plus.

1 Prodotto

Art. 819645 HVI LI PL ASS RIV KF V2A

GTIN (EAN) 4013364481770, Codice doganale (EU): 85359000, Peso lordo: 341.42 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819645.stp

      Non siete autorizzati per eseguire un download 819645.stp

      Login
    • 819645.igs

      Non siete autorizzati per eseguire un download 819645.igs

      Login
    • 819645.jt

      Non siete autorizzati per eseguire un download 819645.jt

      Login
    • 819645.dwg

      Non siete autorizzati per eseguire un download 819645.dwg

      Login
    • 819645m_D.dxf

      Non siete autorizzati per eseguire un download 819645m_D.dxf

      Login
Kit de conexión de cable HVI light plus D 21 mm para tendido interior en el tubo INOX
Elementos de conexión como piezas de cabeza del cable HVI light plus en ambos extremos
Material: INOX
Conexión: Perno Ø10 mm, L 50 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LI PL ASS RIV KF V2A
art. no.: 819645
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Conexión Perno Ø10 mm, L 50 mm
Diámetro Ø Elemento de conexión 21 mm
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819645 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819645 è stato aggiunto al carrello.

Apri Web-Shop

Elementos de conexión aislados y comprobables para cable HVI light plus

3 Prodotti

Art. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN (EAN) 4013364511460, Codice doganale (EU): 85359000, Peso lordo: 205.80 g, UM: 5.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819646.stp

      Non siete autorizzati per eseguire un download 819646.stp

      Login
    • 819646.igs

      Non siete autorizzati per eseguire un download 819646.igs

      Login
    • 819646.jt

      Non siete autorizzati per eseguire un download 819646.jt

      Login
    • 819646.dwg

      Non siete autorizzati per eseguire un download 819646.dwg

      Login
    • 819646m_D.dxf

      Non siete autorizzati per eseguire un download 819646m_D.dxf

      Login
Elemento de conexión aislante para cable HVI light plus (en el lado de tierra)
Elemento de conexión aislante
Como pieza de cabeza del
cable HVI light plus
En el lado de tierra
incluye tubo termorretráctil.
Para pruebas de aislamiento
del cable HVI light plus
Instalación: En el lado de tierra
Idónea para: HVI light plus
Material: INOX / plástico
Conexión: Perno Ø10 mm, L 50 mm Con rosca M12 con arandela abierta
Resistencia a la corriente de choque (10/350 µs): 150 kA

Producto DEHN
Tipo: AE ISO BO10 KF HVI 60 V2A
art. no.: 819646
o equivalente

Certificati



Caratteristiche tecniche

Instalación En el lado de tierra
Idónea para HVI light plus
Material INOX / plástico
Conexión Perno Ø10 mm, L 50 mm Con rosca M12 con arandela abierta
Resistencia a la corriente de choque (10/350 µs) 150 kA

Prodotto 819646 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819646 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819647 AE ISO RIV KF HVI 60 V2A

GTIN (EAN) 4013364511477, Codice doganale (EU): 85359000, Peso lordo: 208.80 g, UM: 5.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819647.stp

      Non siete autorizzati per eseguire un download 819647.stp

      Login
    • 819647.igs

      Non siete autorizzati per eseguire un download 819647.igs

      Login
    • 819647.jt

      Non siete autorizzati per eseguire un download 819647.jt

      Login
    • 819647.dwg

      Non siete autorizzati per eseguire un download 819647.dwg

      Login
    • 819647m_D.dxf

      Non siete autorizzati per eseguire un download 819647m_D.dxf

      Login
Elemento de conexión aislante para cable HVI light plus (tendido interior en el tubo)
Elemento de conexión aislante
Como pieza de cabeza del
cable HVI light plus
con tendido interior en el tubo
Incluye tubo termorretráctil
Para pruebas de aislamiento
del cable HVI light plus
Instalación: Tendido interior en el tubo
Idónea para: HVI light plus
Material: INOX / plástico
Conexión: Cabeza de seta especial
Resistencia a la corriente de choque (10/350 µs): 150 kA

Producto DEHN
Tipo: AE ISO RIV KF HVI 60 V2A
art. no.: 819647
o equivalente

Certificati



Caratteristiche tecniche

Instalación Tendido interior en el tubo
Idónea para HVI light plus
Material INOX / plástico
Conexión Cabeza de seta especial
Resistencia a la corriente de choque (10/350 µs) 150 kA

Prodotto 819647 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819647 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819648 AE ISO RAV KF HVI 60 V2A

GTIN (EAN) 4013364511484, Codice doganale (EU): 85359000, Peso lordo: 200.20 g, UM: 5.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819648.stp

      Non siete autorizzati per eseguire un download 819648.stp

      Login
    • 819648.igs

      Non siete autorizzati per eseguire un download 819648.igs

      Login
    • 819648.jt

      Non siete autorizzati per eseguire un download 819648.jt

      Login
    • 819648.dwg

      Non siete autorizzati per eseguire un download 819648.dwg

      Login
    • 819648m_D.dxf

      Non siete autorizzati per eseguire un download 819648m_D.dxf

      Login
Elemento de conexión aislante para cable HVI light plus (tendido al exterior del tubo)
Elemento de conexión aislante
Como pieza de cabeza del
cable HVI light plus
con tendido al exterior del tubo
Incluye tubo termorretráctil
Para pruebas de aislamiento
del cable HVI light plus
Instalación: Tendido al exterior del tubo
Idónea para: HVI light plus
Material: INOX / plástico
Conexión: Perno Ø10 mm, L 50 mm Con rosca M12 con arandela abierta
Resistencia a la corriente de choque (10/350 µs): 150 kA

Producto DEHN
Tipo: AE ISO RAV KF HVI 60 V2A
art. no.: 819648
o equivalente

Certificati



Caratteristiche tecniche

Instalación Tendido al exterior del tubo
Idónea para HVI light plus
Material INOX / plástico
Conexión Perno Ø10 mm, L 50 mm Con rosca M12 con arandela abierta
Resistencia a la corriente de choque (10/350 µs) 150 kA

Prodotto 819648 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819648 è stato aggiunto al carrello.

Apri Web-Shop

Elemento de compensación de potencial

Para descargar el campo eléctrico del cable HVI light plus en la zona terminal o en otros casos.

1 Prodotto

Art. 410222 PAE 18 EX AB11 V2A

GTIN (EAN) 4013364482289, Codice doganale (EU): 85359000, Peso lordo: 50.92 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 410222.stp

      Non siete autorizzati per eseguire un download 410222.stp

      Login
    • 410222.igs

      Non siete autorizzati per eseguire un download 410222.igs

      Login
    • 410222.jt

      Non siete autorizzati per eseguire un download 410222.jt

      Login
    • 410222.dwg

      Non siete autorizzati per eseguire un download 410222.dwg

      Login
    • 410222_m_D.dxf

      Non siete autorizzati per eseguire un download 410222_m_D.dxf

      Login
Elemento de conexión PA con compensación de potencial para cable HVI light plus INOX
Elemento de conexión PA con compensación de potencial para cable HVI light plus
para la conexión del revestimiento especial
del cable HVI light plus a la compensación de potencial
Material: INOX
Margen de apriete Ø: 18 mm
Taladro de conexión Ø: 10,5 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: PAE 18 EX AB11 V2A
art. no.: 410222
o equivalente



Caratteristiche tecniche

Material INOX
Margen de apriete Ø 18 mm
Taladro de conexión Ø 10,5 mm
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410222 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410222 è stato aggiunto al carrello.

Apri Web-Shop

Borna de punto de medición

Puntos de medición para la comprobación del HVI.

1 Prodotto

Art. 819649 MPK 18 V2A

GTIN (EAN) 4013364512498, Codice doganale (EU): 85389099, Peso lordo: 41.80 g, UM: 5.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819649.stp

      Non siete autorizzati per eseguire un download 819649.stp

      Login
    • 819649.igs

      Non siete autorizzati per eseguire un download 819649.igs

      Login
    • 819649.jt

      Non siete autorizzati per eseguire un download 819649.jt

      Login
    • 819649.dwg

      Non siete autorizzati per eseguire un download 819649.dwg

      Login
    • 819649m_D.dxf

      Non siete autorizzati per eseguire un download 819649m_D.dxf

      Login
Borna de punto de medición para pruebas de aislamiento
Borna de punto de medición para
instalación permanente
para la conexión de un
equipo de medida para la
prueba de aislamiento de
cables HVI light plus
y cables HVI
Idónea para: HVI light plus y HVI
Material: INOX
Margen de apriete Ø: 18-20 mm

Producto DEHN
Tipo: MPK 18 V2A
art. no.: 819649
o equivalente



Caratteristiche tecniche

Idónea para HVI light plus y HVI
Material INOX
Margen de apriete Ø 18-20 mm

Prodotto 819649 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819649 è stato aggiunto al carrello.

Apri Web-Shop

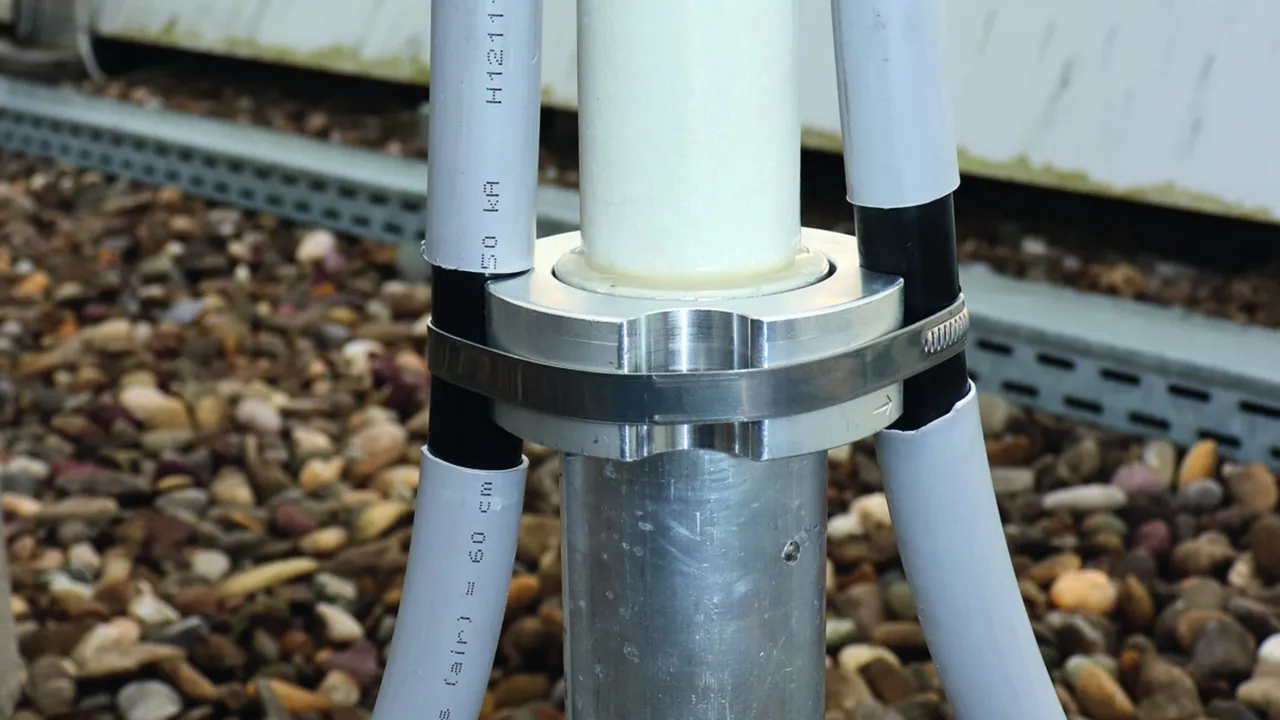

Set de fijación de mástil captador D40

Set de fijación para el montaje del cable HVI light plus a tubos autosoportados HVI light plus de Ø40 mm; consta de placa de conexión y anillo de fijación con abrazadera de apriete INOX para conexión terminal (incluye cuatro medias piezas de sujeción de plástico y dos bridas de cable).

1 Prodotto

Art. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN (EAN) 4013364499638, Codice doganale (EU): 85389099, Peso lordo: 462.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819642.stp

      Non siete autorizzati per eseguire un download 819642.stp

      Login
    • 819642.igs

      Non siete autorizzati per eseguire un download 819642.igs

      Login
    • 819642.jt

      Non siete autorizzati per eseguire un download 819642.jt

      Login
    • 819642.dwg

      Non siete autorizzati per eseguire un download 819642.dwg

      Login
Set de fijación para cable HVI light plus de 21 mm INOX / Al
Set de fijación para el montaje del cable
HVI light plus al tubo autosoportado D 40 mm;
consta de placa de conexión (cuatro orificios) y
anillo de fijación con abrazadera
para conexión terminal
con cuatro medias lunas de sujeción de plástico y dos bridas de cable.
Material: INOX / Al / Plástico
Soporte de placa de conexión: Orificio cuadrado 13 mm
Portaconductores: Cuatro orificios
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: BFS SR D40 4AE HVI LI PL AL V2A KST
art. no.: 819642
o equivalente

Certificati



Caratteristiche tecniche

Material INOX / Al / Plástico
Soporte de placa de conexión Orificio cuadrado 13 mm
Portaconductores Cuatro orificios
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819642 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819642 è stato aggiunto al carrello.

Apri Web-Shop

Set de fijación de mástil captador D50

Set de fijación para el montaje del cable HVI light plus a tubos autosoportados HVI de Ø50 mm; consta de placa de conexión y anillo de fijación con abrazadera de apriete INOX para conexión terminal (incluye cuatro medias piezas de sujeción de plástico y dos bridas de cable).

1 Prodotto

Art. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN (EAN) 4013364499621, Codice doganale (EU): 85389099, Peso lordo: 515.44 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819283.stp

      Non siete autorizzati per eseguire un download 819283.stp

      Login
    • 819283.igs

      Non siete autorizzati per eseguire un download 819283.igs

      Login
    • 819283.jt

      Non siete autorizzati per eseguire un download 819283.jt

      Login
    • 819283.dwg

      Non siete autorizzati per eseguire un download 819283.dwg

      Login
    • 819283m_D.dxf

      Non siete autorizzati per eseguire un download 819283m_D.dxf

      Login
Set de fijación para cable HVI light plus
o cable HVI long INOX / Al
Set de fijación para el montaje del cable
HVI light plus o cable HVI long
al tubo autosoportado D 50 mm;
consta de placa de conexión (cuatro orificios) y
anillo de fijación con abrazadera
para conexión terminal
con cuatro medias lunas de sujeción de plástico y dos bridas de cable.
Material: INOX / Al / Plástico
Soporte de placa de conexión: Orificio cuadrado 13 mm
Portaconductores: Cuatro orificios
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: BFS SR D50 4AE HVI LI PL AL V2A KST
art. no.: 819283
o equivalente

Certificati



Caratteristiche tecniche

Material INOX / Al / Plástico
Soporte de placa de conexión Orificio cuadrado 13 mm
Portaconductores Cuatro orificios
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819283 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819283 è stato aggiunto al carrello.

Apri Web-Shop

Placa de conexión

Placa de conexión (con cuatro orificios) para el montaje del cable HVI light plus en el tubo autosoportado Ø40 mm (por ejemplo, ref. 105 672, 105 673, 105 677, 105 678).

1 Prodotto

Art. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN (EAN) 4013364492653, Codice doganale (EU): 85389099, Peso lordo: 135.20 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819298.stp

      Non siete autorizzati per eseguire un download 819298.stp

      Login
    • 819298.igs

      Non siete autorizzati per eseguire un download 819298.igs

      Login
    • 819298.jt

      Non siete autorizzati per eseguire un download 819298.jt

      Login
    • 819298.dwg

      Non siete autorizzati per eseguire un download 819298.dwg

      Login
    • 819298m_D.dxf

      Non siete autorizzati per eseguire un download 819298m_D.dxf

      Login
Placa de conexión INOX
(De cuatro orificios) para montaje del cable HVI light plus
al tubo autosoportado Ø40 mm
Material: INOX
Soporte de placa de conexión: Orificio cuadrado 13 mm
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AP SR D40 4AE HVI LI PL V2A
art. no.: 819298
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Soporte de placa de conexión Orificio cuadrado 13 mm
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819298 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819298 è stato aggiunto al carrello.

Apri Web-Shop
back to top
