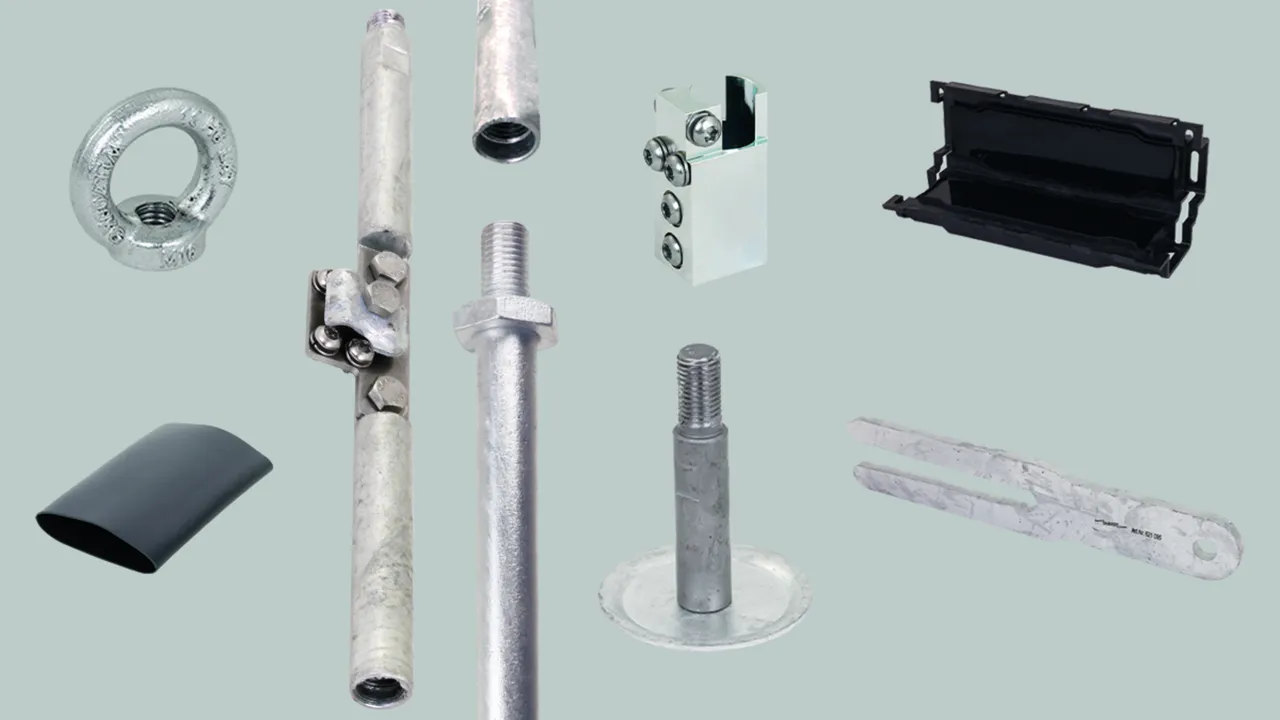

Pica de tierra atornillable

Sistema completo para la realización de puestas a tierra perforadas de hasta 99 m mediante perforación con corona según los requisitos de resistencias de tierra muy bajas, por ejemplo, de 1-2 ohmios en aplicaciones de tuberías o donde no puedan utilizarse picas de tierra profundas. Toma de tierra con rosca interior y exterior M16 según los requisitos de la norma DIN EN 62561-2. Con equipo de suspensión sobre la perforación.

Sistema probado según DIN EN 62561-2
Longitudes variables de la toma de tierra de 3,0 m / 1,5 m y 0,5 m para un montaje óptimo con grúa perforadora
Ahorro de tiempo gracias a la tecnología de conexión e inserción rápida
Accesorios completos para montaje, impermeabilización y conexiones, por ejemplo, al dispositivo delimitador

Kit inicial

Kit inicial de pica de tierra atornillable

Se requiere 1 unidad por perforación, compuesto de:
1 pieza de conexión L 320 mm (ref. 621 092)
2 picas de tierra atornillables L 500 mm (ref. 621 050)
1 pieza de base con placa de montaje Ø80 mm (ref. 621 091)
1 tuerca de anillo M16 (ref. 621 097)
1 tubo termorretráctil L 140 mm (ref. 621 096)

1 Prodotto

Art. 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN (EAN) 4013364501133, Codice doganale (EU): 85389099, Peso lordo: 4.24 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Kit inicial de pica de tierra atornillable,
Kit inicial, St/tZn, roscada M16, Ø20 mm
1 pieza de conexión con placa de conexión
1 tuerca de anillo de St/tZn M16
2 piezas centrales de 500 mm
1 pieza de base
1 tubo termorretráctil
Material de la toma de tierra: St/tZn
Longitud de la varilla: 500 mm
Diámetro de la toma de tierra: 20 mm

Producto DEHN
Tipo: SET STARTER KIT TE 20 M16 STTZN
art. no.: 621090
o equivalente

Caratteristiche tecniche

Material de la toma de tierra	St/tZn
Longitud de la varilla (l1)	500 mm
Diámetro de la toma de tierra	20 mm

Prodotto 621090 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621090 è stato aggiunto al carrello.

Apri Web-Shop

Pica de tierra

Pica de tierra atornillable de St/tZn Ø20 mm roscada M16 para realizar sistemas de puesta a tierra perforados, por ejemplo, en terrenos rocosos o en aplicaciones de tuberías.

3 Prodotti

Art. 621050 TE 20 500 M16 STTZN

GTIN (EAN) 4013364498976, Codice doganale (EU): 85389099, Peso lordo: 1.21 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Pica de tierra atornillable de St/tZn con longitud de varilla de 500 mm Ø20 mm
Pica de tierra para realizar sistemas de
puesta a tierra perforados, por ejemplo, en terrenos
rocosos o en aplicaciones de tuberías
Toma de tierra con rosca interior y exterior M16
según los requisitos de la norma
DIN EN 62561-2
Con equipo de suspensión
sobre la perforación
Material: St/tZn
Longitud de la varilla: 500 mm
Diámetro de la toma de tierra: 20 mm
Rosca: M16
Capacidad de derivar corrientes de rayo (10/350 µs): 100 kA
Corriente de cortocircuito (CA 50 Hz / CC): 7,4 kA
Referencia normativa: DIN EN 62561-2

Producto DEHN
Tipo: TE 20 500 M16 STTZN
art. no.: 621050
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Longitud de la varilla (l1)	500 mm
Diámetro de la toma de tierra	20 mm
Rosca	M16
Capacidad de derivar corrientes de rayo (10/350 µs) (I_imp )	100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,4 kA
Referencia normativa	DIN EN 62561-2

Material	St/tZn
Longitud de la varilla (l1)	500 mm
Diámetro de la toma de tierra	20 mm
Rosca	M16
Cincado al fuego, valor individual:	~ 63 µm
Cincado al fuego, valor medio:	≥ 70 µm
Resistencia a la tracción	aprox. 560 N/mm²
Conductividad específica	≤ 6,66 m / ohmios mm²
Resistencia específica	≤ 0,15 Ohmios mm²/ m
Capacidad de derivar corrientes de rayo (10/350 µs) (I_imp )	100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,4 kA
Referencia normativa	DIN EN 62561-2

Prodotto 621050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621150 TE 20 1500 M16 STTZN

GTIN (EAN) 4013364499065, Codice doganale (EU): 85389099, Peso lordo: 3.66 kg, UM: 6.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Pica de tierra atornillable de St/tZn con longitud de varilla de 1500 mm Ø20 mm
Pica de tierra para realizar sistemas de
puesta a tierra perforados, por ejemplo, en terrenos
rocosos o en aplicaciones de tuberías
Toma de tierra con rosca interior y exterior M16
según los requisitos de la norma
DIN EN 62561-2
Con equipo de suspensión
sobre la perforación
Material: St/tZn
Longitud de la varilla: 1500 mm
Diámetro de la toma de tierra: 20 mm
Rosca: M16
Capacidad de derivar corrientes de rayo (10/350 µs): 100 kA
Corriente de cortocircuito (CA 50 Hz / CC): 7,4 kA
Referencia normativa: DIN EN 62561-2

Producto DEHN
Tipo: TE 20 1500 M16 STTZN
art. no.: 621150
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Longitud de la varilla (l1)	1500 mm
Diámetro de la toma de tierra	20 mm
Rosca	M16
Capacidad de derivar corrientes de rayo (10/350 µs) (I_imp )	100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,4 kA
Referencia normativa	DIN EN 62561-2

Material	St/tZn
Longitud de la varilla (l1)	1500 mm
Diámetro de la toma de tierra	20 mm
Rosca	M16
Cincado al fuego, valor individual:	~ 63 µm
Cincado al fuego, valor medio:	≥ 70 µm
Resistencia a la tracción	aprox. 560 N/mm²
Conductividad específica	≤ 6,66 m / ohmios mm²
Resistencia específica	≤ 0,15 Ohmios mm²/ m
Capacidad de derivar corrientes de rayo (10/350 µs) (I_imp )	100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,4 kA
Referencia normativa	DIN EN 62561-2

Prodotto 621150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621150 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621300 TE 20 3000 M16 STTZN

GTIN (EAN) 4013364499089, Codice doganale (EU): 85389099, Peso lordo: 7.66 kg, UM: 3.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Pica de tierra atornillable de St/tZn con longitud de varilla de 3000 mm Ø20 mm
Pica de tierra para realizar sistemas de
puesta a tierra perforados, por ejemplo, en terrenos
rocosos o en aplicaciones de tuberías
Toma de tierra con rosca interior y exterior M16
según los requisitos de la norma
DIN EN 62561-2
Con equipo de suspensión
sobre la perforación
Material: St/tZn
Longitud de la varilla: 3000 mm
Diámetro de la toma de tierra: 20 mm
Rosca: M16
Capacidad de derivar corrientes de rayo (10/350 µs): 100 kA
Corriente de cortocircuito (CA 50 Hz / CC): 7,4 kA
Referencia normativa: DIN EN 62561-2

Producto DEHN
Tipo: TE 20 3000 M16 STTZN
art. no.: 621300
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Longitud de la varilla (l1)	3000 mm
Diámetro de la toma de tierra	20 mm
Rosca	M16
Capacidad de derivar corrientes de rayo (10/350 µs) (I_imp )	100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,4 kA
Referencia normativa	DIN EN 62561-2

Material	St/tZn
Longitud de la varilla (l1)	3000 mm
Diámetro de la toma de tierra	20 mm
Rosca	M16
Cincado al fuego, valor individual:	~ 63 µm
Cincado al fuego, valor medio:	≥ 70 µm
Resistencia a la tracción	aprox. 560 N/mm²
Conductividad específica	≤ 6,66 m / ohmios mm²
Resistencia específica	≤ 0,15 Ohmios mm²/ m
Capacidad de derivar corrientes de rayo (10/350 µs) (I_imp )	100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,4 kA
Referencia normativa	DIN EN 62561-2

Prodotto 621300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621300 è stato aggiunto al carrello.

Apri Web-Shop

Pieza de base

Pieza de base con placa de montaje de St/tZn Ø20 mm M16 para conexión a la parte baja de la pica de tierra atornillable para evitar su hundimiento en el terreno por su peso propio.

1 Prodotto

Art. 621091 FS TE 20 100 M16 FP80 STTZN

GTIN (EAN) 4013364498945, Codice doganale (EU): 85389099, Peso lordo: 343.29 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Pieza de base con placa de montaje de St/tZn para pica de tierra atornillable de Ø20 mm
Pieza de base con placa de montaje
Pica de tierra atornillable St/tZn
Ø20 mm con longitud de varilla de 100 mm
para conexión a la parte baja
de la pica de tierra atornillable para
evitar su hundimiento en el terreno
por su peso propio.
Material: St/tZn
Longitud de la varilla: 100 mm
Diámetro de la toma de tierra: 20 mm
Diámetro de la placa Ø: 80 mm
Rosca: M16

Producto DEHN
Tipo: FS TE 20 100 M16 FP80 STTZN
art. no.: 621091
o equivalente

Caratteristiche tecniche

Material	St/tZn
Longitud de la varilla (l1)	100 mm
Diámetro de la toma de tierra	20 mm
Diámetro de la placa Ø	80 mm
Rosca	M16

Prodotto 621091 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621091 è stato aggiunto al carrello.

Apri Web-Shop

Borne de conexión

Borne de conexión de St/galZn para pica de tierra Ø20 mm con 4 posibilidades de contacto para terminales de cable mediante tornillos M6.

1 Prodotto

Art. 621094 AK TE 20 STGALZN

GTIN (EAN) 4013364500082, Codice doganale (EU): 85369010, Peso lordo: 186.22 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borne de conexión de St/galZn para pica de tierra atornillable Ø20 mm
Borne de conexión con
4 posibilidades de contacto
para terminales de cable
mediante tornillos M6
Material de la borna: St/gal Zn
Diámetro de la toma de tierra: 20 mm
Tornillos: 6 de M6 x 10 mm TX30 (4 de 2,5 mm2 - máx. 16 mm2) [2 tomas de tierra / 4 conexiones]
Material de tornillos / arandela abierta: INOX
Máx. carga de corriente permanente Tmáx=100 °C (VDE 0101-2): 125 A

Producto DEHN
Tipo: AK TE 20 STGALZN
art. no.: 621094
o equivalente

Caratteristiche tecniche

Material de la borna	St/gal Zn
Diámetro de la toma de tierra	20 mm
Tornillos	6 de M6 x 10 mm lTX30 (4 de 2,5 mm²- máx. 16 mm²) [2 tomas de tierra / 4 conexiones]
Material de tornillos / arandela abierta	INOX
Máx. carga de corriente permanente T_máx=100 °C (VDE 0101-2)	125 A

Prodotto 621094 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621094 è stato aggiunto al carrello.

Apri Web-Shop

Pieza de conexión

Pieza de conexión de pica de tierra atornillable de St/tZn Ø20 mm con longitud de varilla de 320 mm para realizar las posibilidades de conexión certificadas, atornillable a la pica de tierra.

1 Prodotto

Art. 621092 AS TE 20 320 M16 STTZN

GTIN (EAN) 4013364501140, Codice doganale (EU): 85389099, Peso lordo: 935.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Pieza de conexión de St/tZn para pica de tierra atornillable de Ø20 mm
Pieza de conexión de pica de tierra
Atornillable, de St/tZn Ø20 mm
Longitud de varilla de 320 mm
para realizar las posibilidades
de conexión certificadas,
atornillable a la pica de tierra
Material: St/tZn / INOX
Longitud de la varilla: 320 mm
Diámetro de la toma de tierra: 20 mm
Rosca: M16
Conexión: 4 de M6 x 10 mm TX30 (4 de 2,5 mm2 - máx. 16 mm2) o 1 de M8 x 20 mm SW13 (Ø6-10 mm)
Capacidad de derivar corrientes de rayo (10/350 µs): 100 kA
Corriente de cortocircuito (CA 50 Hz / CC): 5,3 kA (35 mm2, flexible)
Máx. carga de corriente permanente Tmáx=100 °C (VDE 0101-2): 125 A
Referencia normativa: DIN EN 62561-1

Producto DEHN
Tipo: AS TE 20 320 M16 STTZN
art. no.: 621092
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn / INOX
Longitud de la varilla (l1)	320 mm
Diámetro de la toma de tierra	20 mm
Rosca	M16
Conexión	4 de M6 x 10 mm lTX30 (4 de 2,5 mm²- máx. 16 mm²) o 1 de M8 x 20 mm iSW13 (Ø6-10 mm)
Capacidad de derivar corrientes de rayo (10/350 µs) (I_imp )	100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (0,2 s; ≤ 300 °C)	5,3 kA (35 mm², flexible)
Máx. carga de corriente permanente T_máx=100 °C (VDE 0101-2)	125 A
Referencia normativa	DIN EN 62561-1

Material	St/tZn / INOX
Longitud de la varilla (l1)	320 mm
Diámetro de la toma de tierra	20 mm
Rosca	M16
Conexión	4 de M6 x 10 mm lTX30 (4 de 2,5 mm²- máx. 16 mm²) o 1 de M8 x 20 mm iSW13 (Ø6-10 mm)
Capacidad de derivar corrientes de rayo (10/350 µs) (I_imp )	100 kA
Corriente de cortocircuito (CA 50 Hz / CC) (0,2 s; ≤ 300 °C)	5,3 kA (35 mm², flexible)
Máx. carga de corriente permanente T_máx=100 °C (VDE 0101-2)	125 A
Referencia normativa	DIN EN 62561-1

Prodotto 621092 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621092 è stato aggiunto al carrello.

Apri Web-Shop

Accesorios

4 Prodotti

Art. 621095 HG TE 20 STTZN

GTIN (EAN) 4013364499959, Codice doganale (EU): 85389099, Peso lordo: 2.35 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Horquilla de pica de tierra de St/tZn
Horquilla de pica de tierra para la
suspensión segura de la pica de tierra
atornillable sobre la
perforación
Material: St/tZn
Dimensiones: 400 x 78 x 12 mm
Nota de aplicación: para pica de tierra atornillable de Ø20 mm
Carga estática máxima por la toma de tierra: 99 m (aprox. 250 kg)

Producto DEHN
Tipo: HG TE 20 STTZN
art. no.: 621095
o equivalente

Caratteristiche tecniche

Material	St/tZn
Dimensiones (la. x an. x prof.)	400 x 78 x 12 mm
Nota de aplicación	para pica de tierra atornillable de Ø20 mm
Carga estática máxima por la toma de tierra	99 m (aprox. 250 kg)

Prodotto 621095 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621095 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621097 RM M16 STTZN

GTIN (EAN) 4013364502741, Codice doganale (EU): 73181699, Peso lordo: 236.21 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Tuerca de anillo M16 St/tZn
Material: St/tZn (C15E)
Diámetro exterior: 63 mm
Diámetro interior: 35 mm
Altura: 62 mm
Rosca interior: M16
Capacidad de carga axial: 700 kg
Referencia normativa: DIN 582

Producto DEHN
Tipo: RM M16 STTZN
art. no.: 621097
o equivalente

Caratteristiche tecniche

Material	St/tZn (C15E)
Diámetro exterior	63 mm
Diámetro interior	35 mm
Altura	62 mm
Rosca interior	M16
Capacidad de carga axial (F máx.)	700 kg
Referencia normativa	DIN 582

Prodotto 621097 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621097 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621093 VM EASY 5 TE M16

GTIN (EAN) 4013364502383, Codice doganale (EU): 85369010, Peso lordo: 612.17 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Manguito de conexión de gel
para pica de tierra atornillable,
para la protección duradera de los cables
de conexión contra la
penetración de agua
o humedad
Aplicación: Espacio interior
(Tendido en edificios
y en bandejas de cables) /
aire libre / tierra /
agua (según norma de verificación)
Niveles de tensión: U0/U (Um) 0,6/1 (1,2) kV
Dimensiones exteriores: 240 x 75 x 44 mm
Dimensiones interiores: aprox. 130 x 45 x 34 mm
Diámetro del cable: 19-28 mm
Clase de protección: IP 68
Temperatura de instalación: -20 a 90 °C
Referencia normativa: Homologado según EN 50393

Producto DEHN
Tipo: VM EASY 5 TE M16
art. no.: 621093
o equivalente

Certificati

Caratteristiche tecniche

Propiedades	La zona del conector está completamente sellada con gel. Accesible de nuevo e inmediatamente listo para el uso. Carcasa moldeada de plástico retardante de la llama, resistente a los rayos UV y a los impactos. Montaje rápido, sencillo y seguro.
Aplicación	Tierra / agua (según norma de verificación) / interior (tendido en edificios y en bandejas de cables) / aire libre
Niveles de tensión	U₀/U (U_m) 0,6/1 (1,2) kV
Dimensiones exteriores (la. x an. x al.)	240 x 75 x 44 mm
Dimensiones interiores (la. x an. x al.)	aprox. 130 x 45 x 34 mm
Diámetro del cable	19-28 mm
Clase de protección	IP 68
Temperatura de instalación	-20 a 90 °C
Referencia normativa	Homologado según EN 50393

Propiedades	La zona del conector está completamente sellada con gel. Accesible de nuevo e inmediatamente listo para el uso. Carcasa moldeada de plástico retardante de la llama, resistente a los rayos UV y a los impactos. Montaje rápido, sencillo y seguro.
Aplicación	Tierra / agua (según norma de verificación) / interior (tendido en edificios y en bandejas de cables) / aire libre
Niveles de tensión	U₀/U (U_m) 0,6/1 (1,2) kV
Dimensiones exteriores (la. x an. x al.)	240 x 75 x 44 mm
Dimensiones interiores (la. x an. x al.)	aprox. 130 x 45 x 34 mm
Diámetro del cable	19-28 mm
Clase de protección	IP 68
Temperatura de instalación	-20 a 90 °C
Durabilidad	Vida útil ilimitada
Contenido del suministro	Manguito de conexión de gel, distanciadores, bridas de cables, instrucciones de montaje
Referencia normativa	Homologado según EN 50393

Prodotto 621093 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621093 è stato aggiunto al carrello.

Apri Web-Shop

Art. 621096 WSS KL D40 L140

GTIN (EAN) 4013364502734, Codice doganale (EU): 39173200, Peso lordo: 20.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Manguera termorretráctil
Con recubrimiento adhesivo
Material: Poliolefina reticulada de pared fina con recubrimiento adhesivo
Longitud: 140 mm
Diámetro interior: 40 mm
Color: negro
Índice de contracción: 3:1 (40/13)
Temperatura de uso continuo (revestimiento exterior): -55 °C ... +110 °C °C
Temperatura de contracción: 95 °C

Producto DEHN
Tipo: WSS KL D40 L140
art. no.: 621096
o equivalente

Caratteristiche tecniche

Material	Poliolefina reticulada de pared fina con recubrimiento adhesivo
Longitud (l)	140 mm
Diámetro interior (d)	40 mm
Color	negro
Índice de contracción	3:1 (40/13)
Temperatura de uso continuo (revestimiento exterior)	-55 °C ... +110 °C °C
Temperatura de contracción	95 °C

Prodotto 621096 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 621096 è stato aggiunto al carrello.

Apri Web-Shop

Pica de tierra atornillable

Kit inicial

Art. 621090 SET STARTER KIT TE 20 M16 STTZN

Non siete autorizzati per eseguire un download 621090.stp

Non siete autorizzati per eseguire un download 621090.igs

Non siete autorizzati per eseguire un download 621090.jt

Non siete autorizzati per eseguire un download 621090.dwg

Non siete autorizzati per eseguire un download 621090m_SET.dxf

Prodotto 621090 è stato aggiunto al blocco note.

Prodotto 621090 è stato aggiunto al carrello.

Pica de tierra

Art. 621050 TE 20 500 M16 STTZN

Non siete autorizzati per eseguire un download 621050.stp

Non siete autorizzati per eseguire un download 621050.igs

Non siete autorizzati per eseguire un download 621050.jt

Non siete autorizzati per eseguire un download 621050.dwg

Non siete autorizzati per eseguire un download 621050m.dxf

Prodotto 621050 è stato aggiunto al blocco note.

Prodotto 621050 è stato aggiunto al carrello.

Art. 621150 TE 20 1500 M16 STTZN

Non siete autorizzati per eseguire un download 621150.stp

Non siete autorizzati per eseguire un download 621150.igs

Non siete autorizzati per eseguire un download 621150.jt

Non siete autorizzati per eseguire un download 621150.dwg

Non siete autorizzati per eseguire un download 621150m.dxf

Prodotto 621150 è stato aggiunto al blocco note.

Prodotto 621150 è stato aggiunto al carrello.

Art. 621300 TE 20 3000 M16 STTZN

Non siete autorizzati per eseguire un download 621300.stp

Non siete autorizzati per eseguire un download 621300.igs

Non siete autorizzati per eseguire un download 621300.jt

Non siete autorizzati per eseguire un download 621300.dwg

Non siete autorizzati per eseguire un download 621300m.dxf

Prodotto 621300 è stato aggiunto al blocco note.

Prodotto 621300 è stato aggiunto al carrello.

Pieza de base

Art. 621091 FS TE 20 100 M16 FP80 STTZN

Non siete autorizzati per eseguire un download 621091.stp

Non siete autorizzati per eseguire un download 621091.igs

Non siete autorizzati per eseguire un download 621091.jt

Non siete autorizzati per eseguire un download 621091.dwg

Non siete autorizzati per eseguire un download 621091m.dxf

Prodotto 621091 è stato aggiunto al blocco note.

Prodotto 621091 è stato aggiunto al carrello.

Borne de conexión

Art. 621094 AK TE 20 STGALZN

Non siete autorizzati per eseguire un download 621094.stp

Non siete autorizzati per eseguire un download 621094.igs

Non siete autorizzati per eseguire un download 621094.jt

Non siete autorizzati per eseguire un download 621094.dwg

Non siete autorizzati per eseguire un download 621094m.dxf

Prodotto 621094 è stato aggiunto al blocco note.

Prodotto 621094 è stato aggiunto al carrello.

Pieza de conexión

Art. 621092 AS TE 20 320 M16 STTZN

Non siete autorizzati per eseguire un download 621092m.dxf

Prodotto 621092 è stato aggiunto al blocco note.

Prodotto 621092 è stato aggiunto al carrello.

Accesorios

Art. 621095 HG TE 20 STTZN

Non siete autorizzati per eseguire un download 621095.stp

Non siete autorizzati per eseguire un download 621095.igs

Non siete autorizzati per eseguire un download 621095.jt

Non siete autorizzati per eseguire un download 621095.dwg

Non siete autorizzati per eseguire un download 621095m.dxf

Prodotto 621095 è stato aggiunto al blocco note.

Prodotto 621095 è stato aggiunto al carrello.

Art. 621097 RM M16 STTZN

Prodotto 621097 è stato aggiunto al blocco note.

Prodotto 621097 è stato aggiunto al carrello.

Art. 621093 VM EASY 5 TE M16

Prodotto 621093 è stato aggiunto al blocco note.

Prodotto 621093 è stato aggiunto al carrello.

Art. 621096 WSS KL D40 L140

Prodotto 621096 è stato aggiunto al blocco note.

Prodotto 621096 è stato aggiunto al carrello.
