Soporte de conductores para cable HVI light plus en zonas Ex

El usuario de una instalación potencialmente explosiva está obligado a clasificar estas instalaciones o sus partes en las diferentes zonas potencialmente explosivas. En estas instalaciones, los rayos deben considerarse como una fuente de encendido potencial. En virtud de la directiva nacional sobre seguridad y salud en el trabajo, se requiere la elaboración de un documento de protección contra explosiones. El documento de protección contra explosiones describe las diferentes atmósferas potencialmente explosivas.

El cable HVI light plus es un producto apropiado para su utilización en zonas potencialmente explosivas de las zonas Ex 1 (gases, vapores, neblinas) y de las zonas Ex 21 (polvos). Las condiciones especiales de instalación garantizan que se evite una chispa eléctrica hacia los componentes metálicos adyacentes cuando la corriente de rayo pase a través del cable HVI light plus.

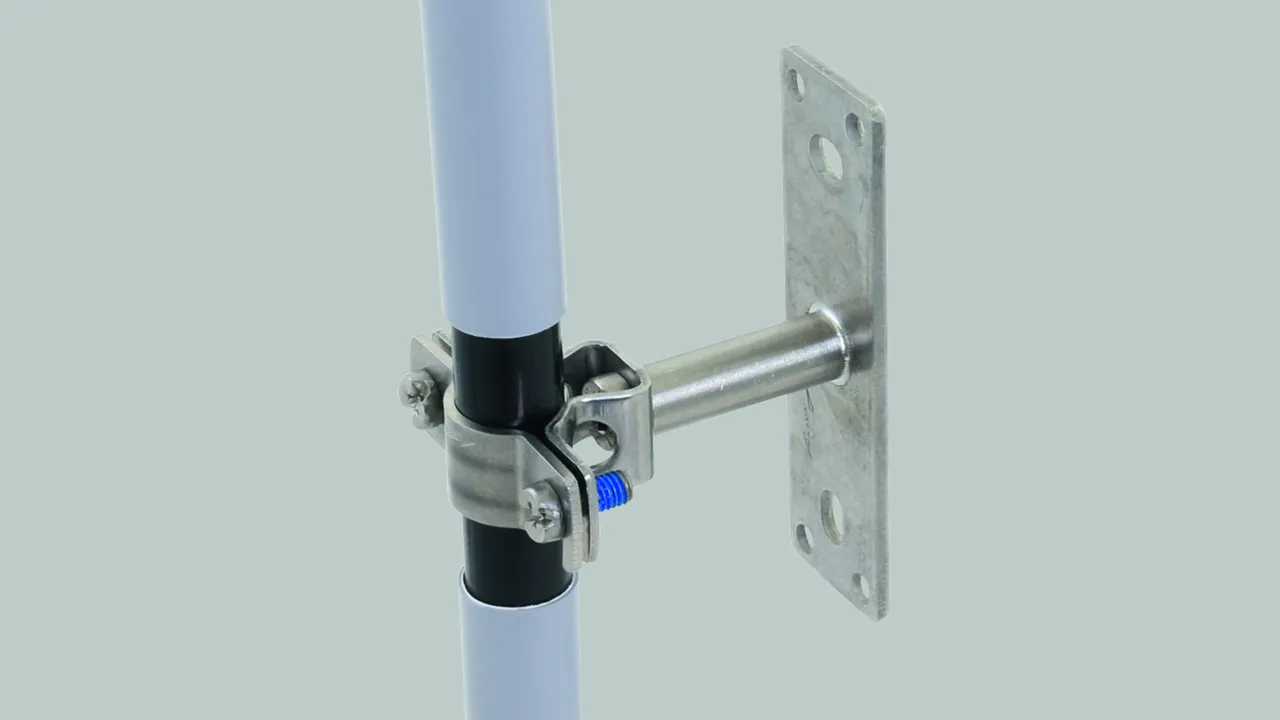

Soporte HVI light plus Ex W55

Para la fijación a elementos estructurales metálicos (por ejemplo, fachada) en las zonas Ex 1 y 21.

1 Prodotto

Art. 275460 LH ZS 18 EX W55 BP V2A

GTIN (EAN) 4013364485921, Codice doganale (EU): 85389099, Peso lordo: 150.90 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 275460.stp

      Non siete autorizzati per eseguire un download 275460.stp

      Login
    • 275460.igs

      Non siete autorizzati per eseguire un download 275460.igs

      Login
    • 275460.jt

      Non siete autorizzati per eseguire un download 275460.jt

      Login
    • 275460.dwg

      Non siete autorizzati per eseguire un download 275460.dwg

      Login
    • 275460_m_D.dxf

      Non siete autorizzati per eseguire un download 275460_m_D.dxf

      Login
Soporte de conductores para cable HVI light plus en zonas Ex, INOX
Soporte de conductores para cable HVI light plus
en zonas Ex con distanciador
de 55 mm para la fijación a
elementos estructurales metálicos
(fachadas) en las zonas Ex 1 y 21.
Inserción del soporte de conductores Rd: 18 mm
Fijación: [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 18 EX W55 BP V2A
art. no.: 275460
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Inserción del soporte de conductores Rd 18 mm
Distancia a la pared 55 mm
Fijación [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275460 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275460 è stato aggiunto al carrello.

Apri Web-Shop

Soporte HVI light plus Ex W160

Para la fijación a elementos estructurales metálicos (por ejemplo, fachada) en las zonas Ex 1 y 21.

1 Prodotto

Art. 275461 LH ZS 18 EX W160 BP V2A

GTIN (EAN) 4013364485938, Codice doganale (EU): 85389099, Peso lordo: 222.00 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 275461.stp

      Non siete autorizzati per eseguire un download 275461.stp

      Login
    • 275461.igs

      Non siete autorizzati per eseguire un download 275461.igs

      Login
    • 275461.jt

      Non siete autorizzati per eseguire un download 275461.jt

      Login
    • 275461.dwg

      Non siete autorizzati per eseguire un download 275461.dwg

      Login
    • 275461_m_D.dxf

      Non siete autorizzati per eseguire un download 275461_m_D.dxf

      Login
Soporte de conductores para cable HVI light plus en zonas Ex, INOX
Soporte de conductores para cable HVI light plus
en zonas Ex con distanciador
de 160 mm para la fijación a
elementos estructurales metálicos
(fachadas) en las zonas Ex 1 y 21.
Inserción del soporte de conductores Rd: 18 mm
Fijación: [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 18 EX W160 BP V2A
art. no.: 275461
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Inserción del soporte de conductores Rd 18 mm
Distancia a la pared 160 mm
Fijación [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275461 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275461 è stato aggiunto al carrello.

Apri Web-Shop

Barra de bus HVI light plus Ex 500

Para el tendido del cable HVI con soportes de conductores HVI light plus Ex W55 a estructuras aislantes, por ejemplo, piedra, madera.

1 Prodotto

Art. 275498 VS EX 500 V2A

GTIN (EAN) 4013364146945, Codice doganale (EU): 85389099, Peso lordo: 320.00 g, UM: 10.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 275498.stp

      Non siete autorizzati per eseguire un download 275498.stp

      Login
    • 275498.igs

      Non siete autorizzati per eseguire un download 275498.igs

      Login
    • 275498.jt

      Non siete autorizzati per eseguire un download 275498.jt

      Login
    • 275498.dwg

      Non siete autorizzati per eseguire un download 275498.dwg

      Login
    • 275498m_D.dxf

      Non siete autorizzati per eseguire un download 275498m_D.dxf

      Login
Soporte de conductores para cable HVI en zonas Ex, barra colectora Ex 500 INOX
Estribo de conexión para el
tendido del cable HVI
con soporte de conductores HVI Ex
(ref. 275 460, 275 461)
en una estructura no conductora,
por ejemplo, piedra o madera
Material del estribo: INOX
Fijación: [4x] Ø5,5 / [2x] 7 x 10 mm
Dimensiones: 450 x 30 x 3 mm

Producto DEHN
Tipo: VS EX 500 V2A
art. no.: 275498
o equivalente

Certificati



Caratteristiche tecniche

Material del estribo INOX
Fijación [4x] Ø5,5 / [2x] 7 x 10 mm
Dimensiones (l x a x p) 450 x 30 x 3 mm

Prodotto 275498 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275498 è stato aggiunto al carrello.

Apri Web-Shop

Soporte HVI light plus Ex P55

Para la fijación a tubos (por ejemplo, con abrazadera de banda (ref. 106 323)) en las zonas Ex 1 y 21.

1 Prodotto

Art. 275464 LH ZS 18 EX P55 SBB V2A

GTIN (EAN) 4013364485945, Codice doganale (EU): 85389099, Peso lordo: 155.40 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 275464.stp

      Non siete autorizzati per eseguire un download 275464.stp

      Login
    • 275464.igs

      Non siete autorizzati per eseguire un download 275464.igs

      Login
    • 275464.jt

      Non siete autorizzati per eseguire un download 275464.jt

      Login
    • 275464.dwg

      Non siete autorizzati per eseguire un download 275464.dwg

      Login
    • 275464m_D.dxf

      Non siete autorizzati per eseguire un download 275464m_D.dxf

      Login
Soporte de conductores para cable HVI light plus en zonas Ex, INOX
Soporte de conductores para cable HVI light plus
en zonas Ex con distanciador
de 55 mm para la fijación a tubos,
por ejemplo, abrazadera de banda
(ref. 106 323, se pide por separado)
en las zonas Ex 1 y 21
Inserción del soporte de conductores Rd: 18 mm
Margen de apriete del tubo: 50-300 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 18 EX P55 SBB V2A
art. no.: 275464
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Inserción del soporte de conductores Rd 18 mm
Distancia a la pared 55 mm
Margen de apriete del tubo 50-300 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275464 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275464 è stato aggiunto al carrello.

Apri Web-Shop

Soporte HVI light plus Ex P160

Para la fijación a tubos (por ejemplo, con abrazadera de banda (ref. 106 323)) en las zonas Ex 1 y 21.

1 Prodotto

Art. 275462 LH ZS 18 EX P160 SBB V2A

GTIN (EAN) 4013364485952, Codice doganale (EU): 85389099, Peso lordo: 224.70 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 275462.stp

      Non siete autorizzati per eseguire un download 275462.stp

      Login
    • 275462.igs

      Non siete autorizzati per eseguire un download 275462.igs

      Login
    • 275462.jt

      Non siete autorizzati per eseguire un download 275462.jt

      Login
    • 275462.dwg

      Non siete autorizzati per eseguire un download 275462.dwg

      Login
    • 275462m_D.dxf

      Non siete autorizzati per eseguire un download 275462m_D.dxf

      Login
Soporte de conductores para cable HVI light plus en zonas Ex, INOX
Soporte de conductores para cable HVI light plus
en zonas Ex con distanciador
de 160 mm para la fijación a tubos,
por ejemplo, abrazadera de banda
(ref. 106 323, se pide por separado)
en las zonas Ex 1 y 21
Inserción del soporte de conductores Rd: 18 mm
Margen de apriete del tubo: 50-300 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 18 EX P160 SBB V2A
art. no.: 275462
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Inserción del soporte de conductores Rd 18 mm
Distancia a la pared 160 mm
Margen de apriete del tubo 50-300 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275462 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275462 è stato aggiunto al carrello.

Apri Web-Shop
