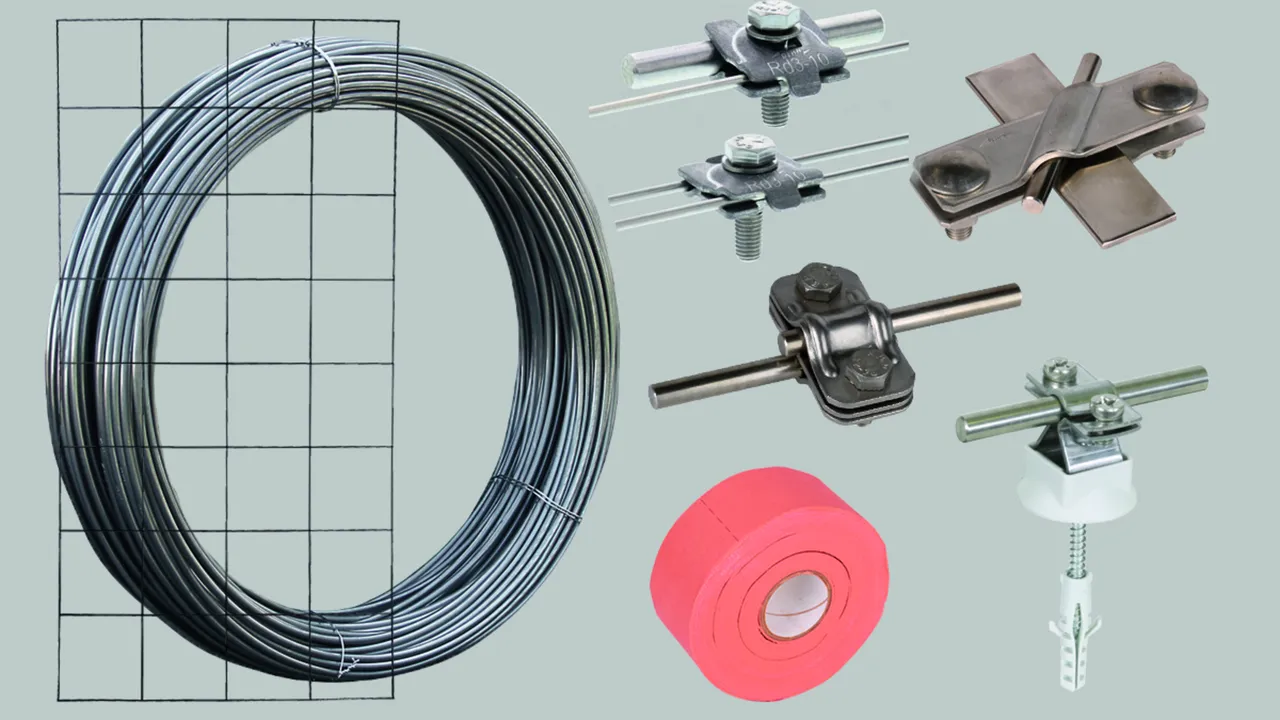

Control de potencial

Estera enrejada para la protección contra tensiones de paso

Según la hoja informativa VDE/ABB «Protección contra rayos de los refugios»

Si los mallazos se tienden superpuestos, se necesitan aprox. 6 bornas de unión para cada mallazo (con cinta anticorrosiva ref. 556 125).
Encontrará datos más detallados en las correspondientes instrucciones de montaje.

Nota:
Los mallazos se decapan y pasivan de acuerdo con los requisitos normalizados de la norma DIN VDE 0151.

1 Prodotto

Art. 618214 GMA 250 2000X1000X4 V4A

GTIN (EAN) 4013364322950, Codice doganale (EU): 73141400, Peso lordo: 2.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 618214.stp

      Non siete autorizzati per eseguire un download 618214.stp

      Login
    • 618214.igs

      Non siete autorizzati per eseguire un download 618214.igs

      Login
    • 618214.jt

      Non siete autorizzati per eseguire un download 618214.jt

      Login
    • 618214.dwg

      Non siete autorizzati per eseguire un download 618214.dwg

      Login
    • 618214m_D.dxf

      Non siete autorizzati per eseguire un download 618214m_D.dxf

      Login
Estera enrejada para la protección contra tensiones de paso
de acuerdo con la ficha técnica del VDE/ABB
"Blitzschutz von Schutzhütten"
[Protección contra rayos para refugios de montaña]
pavonada y pasivada conforme a la exigencia normativa
de la DIN VDE 0151
Material: INOX (V4A)
Dimensiones: 2000 x 1000 x 4 mm
Abertura de mallas: 250 mm

Producto DEHN
Tipo: GMA 250 2000X1000X4 V4A
art. no.: 618214
o equivalente



Caratteristiche tecniche

Material INOX (V4A)
Material no. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Dimensiones (l x a x f) 2000 x 1000 x 4 mm
Abertura de mallas 250 mm

Prodotto 618214 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 618214 è stato aggiunto al carrello.

Apri Web-Shop

Borna de unión para esteras enrejadas

Borna de unión para interconectar esteras enrejadas resp. para conectar esteras enrejadas con sistemas de toma de tierra.

2 Prodotti

Art. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN (EAN) 4013364385306, Codice doganale (EU): 85359000, Peso lordo: 52.08 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

Borna de unión para interconectar esteras enrejadas
o resp. para conectar esteras enrejadas con sistemas
de toma de tierra con tornillos M8.
Material: INOX (V4A)
Margen de apriete en redondo: 3-10 mm
Conexión (rígido/flexible): 16 mm2
Capacidad de soportar corrientes de impulso de rayo (10/350 µs): 25 kA
Según (norma): de acuerdo con DIN EN 62561-1

Producto DEHN
Tipo: MMVK 3.5 8.10 SKM8X30 V4A
art. no.: 540271
o equivalente

Certificati



Caratteristiche tecniche

Material INOX (V4A)
Material no. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Margen de apriete en redondo 3-10 mm
Conexión (rígido/flexible) 16 mm2
Capacidad de soportar corrientes de impulso de rayo (10/350 µs) 25 kA
Según (norma) de acuerdo con DIN EN 62561-1

Prodotto 540271 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540271 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN (EAN) 4013364320536, Codice doganale (EU): 85359000, Peso lordo: 99.56 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

Borna de unión para interconectar esteras enrejadas
o resp. para conectar esteras enrejadas con sistemas de toma de tierra
con tornillo M8 y tuerca de bloqueo.
Material: INOX (V4A)
Margen de apriete Rd / Rd: 8-10 / 3-4 mm
Margen de apriete Rd / Rd: 3-4 / 3-4 mm
Conexión (rígido/flexible): 4-50 mm2
Capacidad de soportar corrientes de impulso de rayo (10/350 µs): 25 kA
Según (norma): de acuerdo con DIN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ3/4 M8 V4A
art. no.: 540270
o equivalente



Caratteristiche tecniche

Material INOX (V4A)
Material no. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Margen de apriete Rd / Rd 8-10 / 3-4 mm
Margen de apriete Rd / Rd 3-4 / 3-4 mm
Conexión (rígido/flexible) 4-50 mm2
Capacidad de soportar corrientes de impulso de rayo (10/350 µs) 25 kA
Según (norma) de acuerdo con DIN 62561-1

Prodotto 540270 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540270 è stato aggiunto al carrello.

Apri Web-Shop
