Bornas de conexión para tomas de tierra de cimentación y armaduras

Para conexión de conductores redondos y pletinas en cimentación en hormigón o en esteras de acero para hormigón y armaduras con redondos y pletinas.

Disposición
(II) = en paralelo
(+) = en cruz

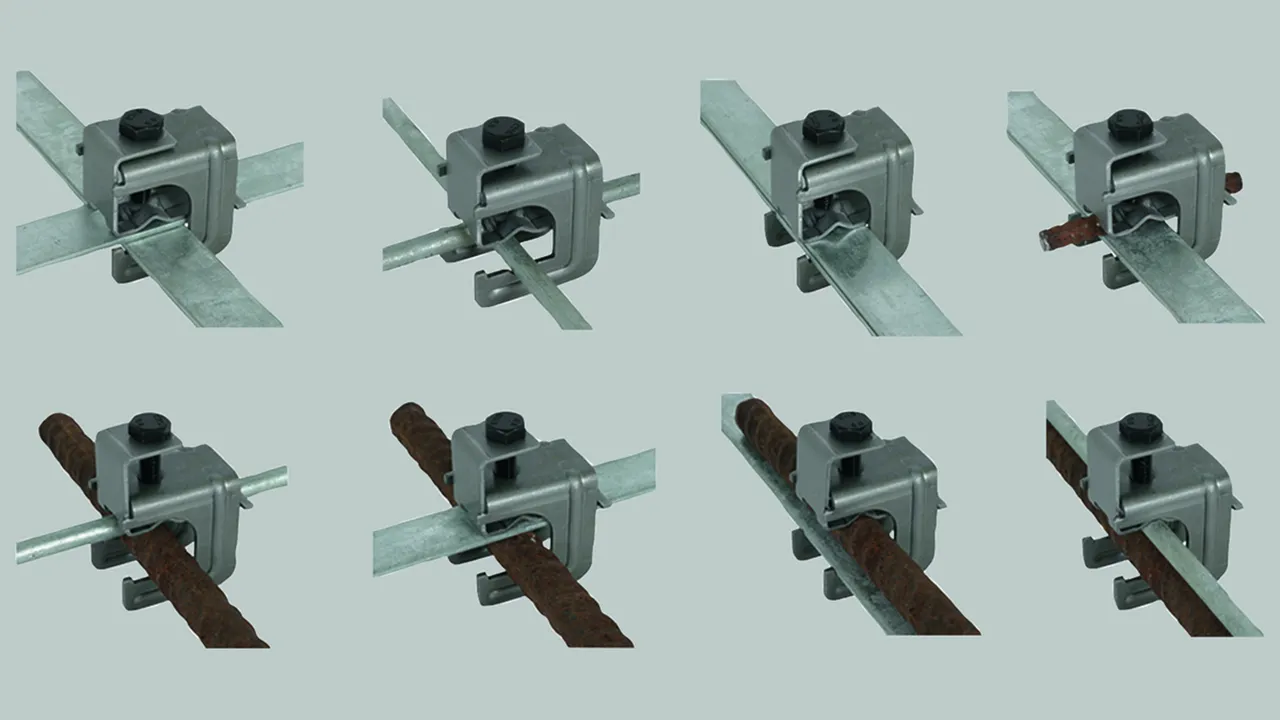

Borna con caballete a presión

Para conexiones en "T", en cruz y en paralelo.

2 Prodotti

Art. 308031 VK DB 6.20 8.10 FL30 BSB STBL

GTIN (EAN) 4013364136571, Codice doganale (EU): 85359000, Peso lordo: 239.60 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/desnudo
Margen de apriete Rd/Rd: (+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina: (+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina: (+/II) 30 x 3-4 / 30 x 3-4 mm
Diseño: sin anillo de sujeción
Norma: EN 62561-1

Producto DEHN
Tipo: VK DB 6.20 8.10 FL30 BSB STBL
art. no.: 308031
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Diseño	sin anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	8,4 kA
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Tornillo	di M10 x 35 mm
Material del tornillo	St/desnudo
Diseño	sin anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	8,4 kA
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308031 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308033 VK DB KR 6.20 8.10 FL30 BSB STBL

GTIN (EAN) 4013364519978, Codice doganale (EU): 85359000, Peso lordo: 240.40 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna con caballete a presión, acero desnudo
Borna con caballete a presión con anillo de sujeción
para conectar conductores redondos y
pletinas en cimientos de hormigón
o esteras de acero de refuerzo y
armaduras con conductores redondos y pletinas
para conexiones en T, en cruz o el paralelo.
Material : St/desnudo
Margen de apriete Rd/Rd: (+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina: (+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina: (+/II) 30 x 3-4 / 30 x 3-4 mm
Diseño: con anillo de sujeción
Norma: EN 62561-1

Producto DEHN
Tipo: VK DB KR 6.20 8.10 FL30 BSB STBL
art. no.: 308033
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Diseño	con anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	8,4 kA
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Tornillo	di M10 x 35 mm
Material del tornillo	St/desnudo
Diseño	con anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	8,4 kA
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308033 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308033 è stato aggiunto al carrello.

Apri Web-Shop

Borna con caballete a presión MAXI

Para conexiones en "T", en cruz y en paralelo.

1 Prodotto

Art. 308036 VK DB 20.32 8.10 FL40 BSB STBL

GTIN (EAN) 4013364136588, Codice doganale (EU): 85359000, Peso lordo: 275.60 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/desnudo
Margen de apriete Rd/Rd: (+/II) 20-32 / 8-10 mm
Margen de apriete Rd/pletina: (+/II) 20-32 / 40 x 4-5 mm
Diseño: con anillo de sujeción
Norma: EN 62561-1

Producto DEHN
Tipo: VK DB 20.32 8.10 FL40 BSB STBL
art. no.: 308036
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 20-32 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 20-32 / 40 x 4-5 mm
Diseño	con anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	14,0 kA
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 20-32 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 20-32 / 40 x 4-5 mm
Tornillo	di M10 x 35 mm
Material del tornillo	St/desnudo
Diseño	con anillo de sujeción
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	14,0 kA
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308036 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308036 è stato aggiunto al carrello.

Apri Web-Shop

Borna de conexión sin caballete a presión

Para conexiones en cruz.

1 Prodotto

Art. 308032 VK 6.20 FL30 BSB STBL

GTIN (EAN) 4013364152823, Codice doganale (EU): 85359000, Peso lordo: 178.50 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/desnudo
Margen de apriete Rd/pletina: (+) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina: (+/II) 30 x 3-4 / 30 x 3-4 mm
Norma: EN 62561-1

Producto DEHN
Tipo: VK 6.20 FL30 BSB STBL
art. no.: 308032
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd/pletina	(+) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,0 kA
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd/pletina	(+) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Tornillo	di M10 x 40 mm
Material del tornillo	St/desnudo
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,0 kA
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308032 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308032 è stato aggiunto al carrello.

Apri Web-Shop

Borna de conexión MAXI sin caballete a presión

Para conexiones en cruz.

1 Prodotto

Art. 308037 VK 20.32 FL40 BSB STBL

GTIN (EAN) 4013364154704, Codice doganale (EU): 85359000, Peso lordo: 218.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/desnudo
Margen de apriete Rd/pletina: (+) 20-32 / 30 x 3-40 x 5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: VK 20.32 FL40 BSB STBL
art. no.: 308037
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd/pletina	(+) 20-32 / 30 x 3-40 x 5 mm
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308037 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308037 è stato aggiunto al carrello.

Apri Web-Shop
