Abrazadera de banda para zonas Ex 1/21, 2/22

Hasta la fecha, era costumbre que las conexiones de la compensación de potencial y la equipotencialidad contra el rayo de las zonas Ex se soldaran o se realizaran con casquillos roscados. El uso de abrazaderas solo está aprobado si se ha demostrado la seguridad contra el salto de chispas en caso de corrientes de rayo. DEHN ha acreditado la ausencia de chispas de ignición de sus abrazaderas de banda en caso de carga de corriente de rayo. A través de un ensayo realizado según la norma EN 62561-1 (VDE 0185-561-1): requisitos para los elementos de construcción para conexión (bornas y conectores) en una atmósfera expuesta al riesgo de explosiones, se ha demostrado la ausencia de chispas de ignición en el espécimen con una carga de corriente de rayo hasta 50 kA (10/350 µs). La construcción de esta abrazadera de banda novedosa y patentada para la zona Ex se basa en un contacto eléctrico seguro a través de dos bridas de contacto por un lado y, por otro, la fijación mecánica mediante un cuerpo de abrazadera aislado eléctricamente. Para el pretensado correcto de la banda tensora, se requiere el set de montaje disponible por separado (ref. 540902).

En el caso de la abrazadera para zonas Ex, se ofrecen las siguientes posibilidades de conexión:
– Conductor redondo de Cu, St/tZn, Al, INOX con Ø8/10 mm o conductores flexibles o de varios hilos de cobre con secciones de 16-35 mm² con terminal de cable a presión de E-Cu (DIN 46235)
– Conductor plano de cobre con medidas mínimas de 20 x 2,5 mm y un orificio de Ø10,5 mm

Tipo EX BRS 27

Margen de apriete Ø6-27 mm (³/₄").

1 Prodotto

Art. 540821 EX BRS 27

GTIN (EAN) 4013364123724, Codice doganale (EU): 85359000, Peso lordo: 284.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Abrazaderas de banda para zonas Ex EX BRS 27
Abrazadera de banda para zonas Ex
para el contacto eléctrico de tuberías
en la zona Ex y la implementación de la
equipotencialidad contra el rayo
según la norma EN 62305-3 (VDE 0185-305-3).
Uso en las áreas potencialmente explosivas
Zonas Ex 1 y 2 (gases, vapores, neblinas) así
como zonas Ex 21 y 22 (polvos)
Set de montaje necesario (ref. 540902)
disponible por separado.
Corriente de impulso de rayo (10/350 µs) Cu Ø6-12 mm: 10 kA
Corriente de impulso de rayo (10/350 µs) Cu Ø12-27 mm (3/4"): 20 kA
Corriente de choque de rayo (10/350 µs) Cu Ø27 mm (3/4"): 25 kA
Corriente de impulso de rayo (10/350 µs) St/tZn Ø17-27 mm (3/4"): 25 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø6-12 mm: 10 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø12-27 mm (3/4"): 12 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø27 mm (3/4"): 25 kA
Margen de apriete del tubo Ø: 6-27 mm (3/4")
Material del cuerpo con abrazaderas: poliamida
Material de la borna/cinta: INOX
Material de la pieza de contacto: Ms/gal Sn
Norma: de acuerdo con EN 62561-1

Producto DEHN
Tipo: EX BRS 27
art. no.: 540821
o equivalente

Certificati

Caratteristiche tecniche

Corriente de impulso de rayo (10/350 µs) Cu Ø6-12 mm (I_imp )	10 kA
Corriente de impulso de rayo (10/350 µs) Cu Ø12-27 mm (³/₄") (I_imp )	20 kA
Corriente de choque de rayo (10/350 µs) Cu Ø27 mm (³/₄") (I_imp )	25 kA
Corriente de impulso de rayo (10/350 µs) St/tZn Ø17-27 mm (³/₄") (I_imp )	25 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø6-12 mm (I_imp )	10 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø12-27 mm (³/₄") (I_imp )	12 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø27 mm (³/₄") (I_imp )	25 kA
Conexión	M8
Margen de apriete del tubo Ø	6-27 mm (³/₄")
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Ms/gal Sn
Norma	de acuerdo con EN 62561-1

Corriente de impulso de rayo (10/350 µs) Cu Ø6-12 mm (I_imp )	10 kA
Corriente de impulso de rayo (10/350 µs) Cu Ø12-27 mm (³/₄") (I_imp )	20 kA
Corriente de choque de rayo (10/350 µs) Cu Ø27 mm (³/₄") (I_imp )	25 kA
Corriente de impulso de rayo (10/350 µs) St/tZn Ø17-27 mm (³/₄") (I_imp )	25 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø6-12 mm (I_imp )	10 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø12-27 mm (³/₄") (I_imp )	12 kA
Corriente de impulso de rayo (10/350 µs) INOX Ø27 mm (³/₄") (I_imp )	25 kA
Conexión	M8
Margen de apriete del tubo Ø	6-27 mm (³/₄")
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Ms/gal Sn
Dimensiones de la banda de apriete (l1 x a x p)	190 x 10 x 0,25 mm
Versión	estabilizada contra rayos ultravioleta
Norma	de acuerdo con EN 62561-1

Prodotto 540821 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540821 è stato aggiunto al carrello.

Apri Web-Shop

Tipo EX BRS 90 / 300 / 500

Tipo EX BRS 90 Art Nº 540 801 margen de apriete de Ø27 (³/₄") hasta 89 mm (3").
Tipo EX BRS 300 Art Nº 540 803 margen de apriete de Ø89 (3") hasta 300 mm.
Tipo EX BRS 500 Art Nº 540 805 margen de apriete de Ø300 hasta 500 mm.

3 Prodotti

Art. 540801 EX BRS 90

GTIN (EAN) 4013364115460, Codice doganale (EU): 85359000, Peso lordo: 583.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Abrazaderas de banda para zonas Ex EX BRS 90
Abrazadera de banda para zonas Ex
para el contacto eléctrico de tuberías
en la zona Ex y la implementación de la
equipotencialidad contra el rayo
según la norma EN 62305-3 (VDE 0185-305-3).
Uso en las áreas potencialmente explosivas
Zonas Ex 1 y 2 (gases, vapores, neblinas) así
como zonas Ex 21 y 22 (polvos)
Set de montaje necesario (ref. 540902)
disponible por separado.
Corriente de impulso de rayo (10/350 µs) Cu: 50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn : 50 kA
Corriente de impulso de rayo (10/350 µs) INOX: 25 kA
Capacidad de soportar corriente de rayo según EN 62561-1: N
Margen de apriete del tubo Ø: 27-89 mm (3/4-3")
Material del cuerpo con abrazaderas: poliamida
Material de la borna/cinta: INOX
Material de la pieza de contacto: Cu/gal Sn
Norma: EN 62561-1

Producto DEHN
Tipo: EX BRS 90
art. no.: 540801
o equivalente

Certificati

Caratteristiche tecniche

Corriente de impulso de rayo (10/350 µs) Cu (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) INOX (I_imp )	25 kA
Capacidad de soportar corriente de rayo según EN 62561-1	N
Conexión	M10
Margen de apriete del tubo Ø	27-89 mm (³/₄-3")
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Cu /gal Sn
Norma	EN 62561-1

Corriente de impulso de rayo (10/350 µs) Cu (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) INOX (I_imp )	25 kA
Capacidad de soportar corriente de rayo según EN 62561-1	N
Conexión	M10
Margen de apriete del tubo Ø	27-89 mm (³/₄-3")
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Cu /gal Sn
Dimensiones de la banda de apriete (l1 x a x p)	410 x 25 x 0,3 mm
Versión	estabilizada contra rayos ultravioleta
Norma	EN 62561-1

Prodotto 540801 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540801 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540803 EX BRS 300

GTIN (EAN) 4013364115477, Codice doganale (EU): 85359000, Peso lordo: 645.50 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

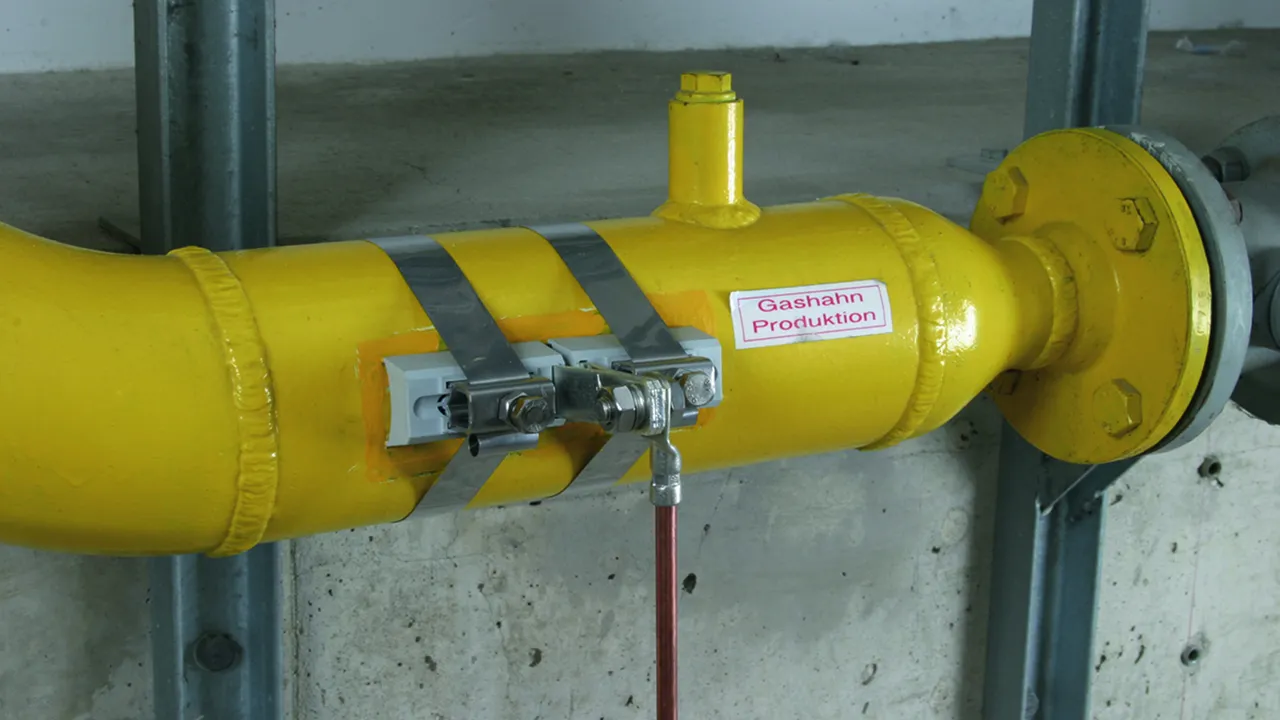

Abrazaderas de banda para zonas Ex EX BRS 300
Abrazadera de banda para zonas Ex
para el contacto eléctrico de tuberías
en la zona Ex y la implementación de la
equipotencialidad contra el rayo
según la norma EN 62305-3 (VDE 0185-305-3).
Uso en las áreas potencialmente explosivas
Zonas Ex 1 y 2 (gases, vapores, neblinas) así
como zonas Ex 21 y 22 (polvos)
Set de montaje necesario (ref. 540902)
disponible por separado.
Corriente de impulso de rayo (10/350 µs) Cu: 50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn : 50 kA
Corriente de impulso de rayo (10/350 µs) INOX: 50 kA
Capacidad de soportar corriente de rayo según EN 62561-1: N
Margen de apriete del tubo Ø: 89 (3")-300 mm
Material del cuerpo con abrazaderas: poliamida
Material de la borna/cinta: INOX
Material de la pieza de contacto: Cu/gal Sn
Norma: EN 62561-1

Producto DEHN
Tipo: EX BRS 300
art. no.: 540803
o equivalente

Certificati

Caratteristiche tecniche

Corriente de impulso de rayo (10/350 µs) Cu (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) INOX (I_imp )	50 kA
Capacidad de soportar corriente de rayo según EN 62561-1	N
Conexión	M10
Margen de apriete del tubo Ø	89 (3")-300 mm
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Cu /gal Sn
Norma	EN 62561-1

Corriente de impulso de rayo (10/350 µs) Cu (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) INOX (I_imp )	50 kA
Capacidad de soportar corriente de rayo según EN 62561-1	N
Conexión	M10
Margen de apriete del tubo Ø	89 (3")-300 mm
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Cu /gal Sn
Dimensiones de la banda de apriete (l1 x a x p)	1100 x 25 x 0,3 mm
Versión	estabilizada contra rayos ultravioleta
Norma	EN 62561-1

Prodotto 540803 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540803 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540805 EX BRS 500

GTIN (EAN) 4013364128873, Codice doganale (EU): 85359000, Peso lordo: 846.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Abrazaderas de banda para zonas Ex EX BRS 500
Abrazadera de banda para zonas Ex
para el contacto eléctrico de tuberías
en la zona Ex y la implementación de la
equipotencialidad contra el rayo
según la norma EN 62305-3 (VDE 0185-305-3).
Uso en las áreas potencialmente explosivas
Zonas Ex 1 y 2 (gases, vapores, neblinas) así
como zonas Ex 21 y 22 (polvos)
Set de montaje necesario (ref. 540902)
disponible por separado.
Corriente de impulso de rayo (10/350 µs) St/desnudo: 50 kA
Corriente de impulso de rayo (10/350 µs) INOX: 50 kA
Capacidad de soportar corriente de rayo según EN 62561-1: N
Margen de apriete del tubo Ø: 300-500 mm
Material del cuerpo con abrazaderas: poliamida
Material de la borna/cinta: INOX
Material de la pieza de contacto: Cu/gal Sn
Norma: EN 62561-1

Producto DEHN
Tipo: EX BRS 500
art. no.: 540805
o equivalente

Certificati

Caratteristiche tecniche

Corriente de impulso de rayo (10/350 µs) St/desnudo (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) INOX (I_imp )	50 kA
Capacidad de soportar corriente de rayo según EN 62561-1	N
Conexión	M10
Margen de apriete del tubo Ø	300-500 mm
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Cu /gal Sn
Norma	EN 62561-1

Corriente de impulso de rayo (10/350 µs) St/desnudo (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) INOX (I_imp )	50 kA
Capacidad de soportar corriente de rayo según EN 62561-1	N
Conexión	M10
Margen de apriete del tubo Ø	300-500 mm
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Cu /gal Sn
Dimensiones de la banda de apriete (l1 x a x p)	1850 x 25 x 0,3 mm
Versión	estabilizada contra rayos ultravioleta
Norma	EN 62561-1

Prodotto 540805 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540805 è stato aggiunto al carrello.

Apri Web-Shop

Cuerpo con abrazaderas separado

En unión con cinta tensora (Art Nº 540 901), margen de apriete de Ø27 (³/₄") hasta 500 mm.

1 Prodotto

Art. 540810 SCK EX BRS ASSM10 V2A

GTIN (EAN) 4013364115484, Codice doganale (EU): 85359000, Peso lordo: 630.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Abrazaderas de banda para zonas Ex con cuerpo de abrazadera separado
Abrazadera de banda para zonas Ex
para el contacto eléctrico de tuberías
en la zona Ex y la implementación de la
equipotencialidad contra el rayo
según la norma EN 62305-3 (VDE 0185-305-3).
Uso en las áreas potencialmente explosivas
Zonas Ex 1 y 2 (gases, vapores, neblinas) así
como zonas Ex 21 y 22 (polvos)
Cuerpo de abrazadera separado
combinado con una cinta tensora continua (ref. 540 901)
Margen de apriete de 3/4' a D=300 mm
Set de montaje necesario (ref. 540902)
disponible por separado.
Corriente de impulso de rayo (10/350 µs) Cu: 50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn : 50 kA
Corriente de impulso de rayo (10/350 µs) INOX: 25 kA
Capacidad de soportar corriente de rayo según EN 62561-1: N
Margen de apriete del tubo Ø: 27 (3/4")-500 mm
Material del cuerpo con abrazaderas: poliamida
Material de la borna/cinta: INOX
Material de la pieza de contacto: Cu/gal Sn
Norma: EN 62561-1

Producto DEHN
Tipo: SCK EX BRS ASSM10 V2A
art. no.: 540810
o equivalente

Certificati

Caratteristiche tecniche

Corriente de impulso de rayo (10/350 µs) Cu (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) INOX (I_imp )	25 kA
Capacidad de soportar corriente de rayo según EN 62561-1	N
Conexión	M10
Margen de apriete del tubo Ø	27 (³/₄")-500 mm
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Cu /gal Sn
Norma	EN 62561-1

Corriente de impulso de rayo (10/350 µs) Cu (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) St/tZn (I_imp )	50 kA
Corriente de impulso de rayo (10/350 µs) INOX (I_imp )	25 kA
Capacidad de soportar corriente de rayo según EN 62561-1	N
Conexión	M10
Margen de apriete del tubo Ø	27 (³/₄")-500 mm
Material del cuerpo con abrazaderas	poliamida
Material de la borna/cinta	INOX
Material de la pieza de contacto	Cu /gal Sn
Versión	estabilizada contra rayos ultravioleta
Norma	EN 62561-1

Prodotto 540810 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540810 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Abrazadera de banda para zonas Ex 1/21, 2/22

Tipo EX BRS 27

Art. 540821 EX BRS 27

Prodotto 540821 è stato aggiunto al blocco note.

Prodotto 540821 è stato aggiunto al carrello.

Tipo EX BRS 90 / 300 / 500

Art. 540801 EX BRS 90

Prodotto 540801 è stato aggiunto al blocco note.

Prodotto 540801 è stato aggiunto al carrello.

Art. 540803 EX BRS 300

Prodotto 540803 è stato aggiunto al blocco note.

Prodotto 540803 è stato aggiunto al carrello.

Art. 540805 EX BRS 500

Prodotto 540805 è stato aggiunto al blocco note.

Prodotto 540805 è stato aggiunto al carrello.

Cuerpo con abrazaderas separado

Art. 540810 SCK EX BRS ASSM10 V2A

Prodotto 540810 è stato aggiunto al blocco note.

Prodotto 540810 è stato aggiunto al carrello.

Abrazadera de banda para zonas Ex 1/21, 2/22

Tipo EX BRS 27

Art. 540821 EX BRS 27

Non siete autorizzati per eseguire un download 540821.stp

Non siete autorizzati per eseguire un download 540821.iges

Non siete autorizzati per eseguire un download 540821.jt

Non siete autorizzati per eseguire un download 540821.dwg

Non siete autorizzati per eseguire un download 540821m_D.dxf

Prodotto 540821 è stato aggiunto al blocco note.

Prodotto 540821 è stato aggiunto al carrello.

Tipo EX BRS 90 / 300 / 500

Art. 540801 EX BRS 90

Non siete autorizzati per eseguire un download 540801.stp

Non siete autorizzati per eseguire un download 540801.igs

Non siete autorizzati per eseguire un download 540801.jt

Non siete autorizzati per eseguire un download 540801.dwg

Non siete autorizzati per eseguire un download 540801m_D.dxf

Prodotto 540801 è stato aggiunto al blocco note.

Prodotto 540801 è stato aggiunto al carrello.

Art. 540803 EX BRS 300

Non siete autorizzati per eseguire un download 540803.stp

Non siete autorizzati per eseguire un download 540803.igs

Non siete autorizzati per eseguire un download 540803.jt

Non siete autorizzati per eseguire un download 540803.dwg

Non siete autorizzati per eseguire un download 540801m_D.dxf

Prodotto 540803 è stato aggiunto al blocco note.

Prodotto 540803 è stato aggiunto al carrello.

Art. 540805 EX BRS 500

Non siete autorizzati per eseguire un download 540805.stp

Non siete autorizzati per eseguire un download 540805.igs

Non siete autorizzati per eseguire un download 540805.jt

Non siete autorizzati per eseguire un download 540805.dwg

Non siete autorizzati per eseguire un download 540801m_D.dxf

Prodotto 540805 è stato aggiunto al blocco note.

Prodotto 540805 è stato aggiunto al carrello.

Cuerpo con abrazaderas separado

Art. 540810 SCK EX BRS ASSM10 V2A

Non siete autorizzati per eseguire un download 540810.stp

Non siete autorizzati per eseguire un download 540810.igs

Non siete autorizzati per eseguire un download 540810.jt

Non siete autorizzati per eseguire un download 540810.dwg

Non siete autorizzati per eseguire un download 540810m_D.dxf

Prodotto 540810 è stato aggiunto al blocco note.

Prodotto 540810 è stato aggiunto al carrello.
