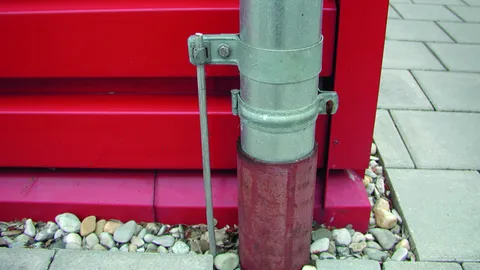

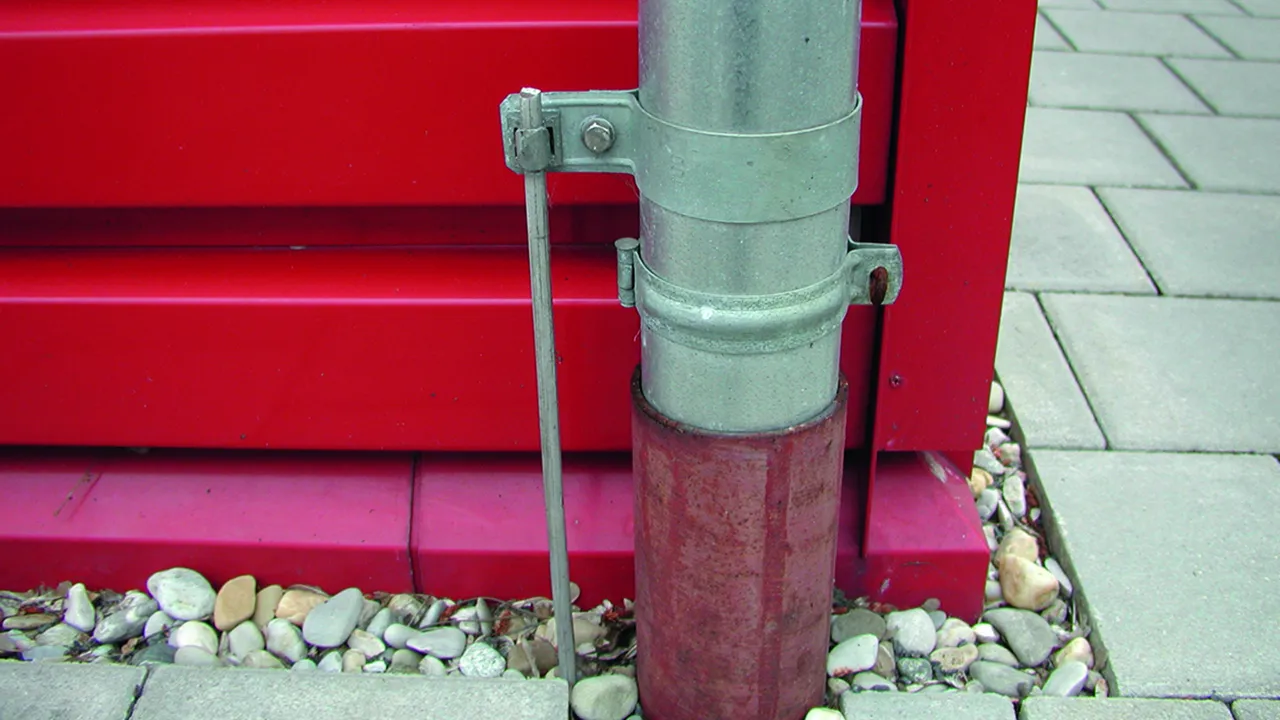

Abrazaderas para tubos bajantes de lluvia

Abrazaderas para conexión de tubos bajantes de lluvia a la compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).
Posibilidades de conexión de conductores redondos por ej. con conectores KS borna-tornilo Art Nº 301 000 o con caballete de sujeción Art Nº 390 150 (según el material).

Para diámetros de tubos fijos

4 Prodotti

Art. 420100 RRS 100 B11 STTZN

GTIN (EAN) 4013364022805, Codice doganale (EU): 85359000, Peso lordo: 141.96 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete del tubo Ø: 100 mm
Taladro Ø: 11 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS 100 B11 STTZN
art. no.: 420100
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete del tubo Ø (d1)	100 mm
Taladro Ø	11 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 420100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420100 è stato aggiunto al carrello.

Apri Web-Shop

Art. 420120 RRS 120 B11 STTZN

GTIN (EAN) 4013364022829, Codice doganale (EU): 85359000, Peso lordo: 169.60 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete del tubo Ø: 120 mm
Taladro Ø: 11 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS 120 B11 STTZN
art. no.: 420120
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete del tubo Ø (d1)	120 mm
Taladro Ø	11 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 420120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420120 è stato aggiunto al carrello.

Apri Web-Shop

Art. 420107 RRS 100 B11 CU

GTIN (EAN) 4013364045828, Codice doganale (EU): 85359000, Peso lordo: 162.86 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Material: Cu
Margen de apriete del tubo Ø: 100 mm
Taladro Ø: 11 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS 100 B11 CU
art. no.: 420107
o equivalente

Certificati

Caratteristiche tecniche

Material	Cu
Margen de apriete del tubo Ø (d1)	100 mm
Taladro Ø	11 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 420107 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420107 è stato aggiunto al carrello.

Apri Web-Shop

Art. 420127 RRS 120 B11 CU

GTIN (EAN) 4013364045804, Codice doganale (EU): 85359000, Peso lordo: 190.96 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Cu
Margen de apriete del tubo Ø: 120 mm
Taladro Ø: 11 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS 120 B11 CU
art. no.: 420127
o equivalente

Certificati

Caratteristiche tecniche

Material	Cu
Margen de apriete del tubo Ø (d1)	120 mm
Taladro Ø	11 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 420127 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420127 è stato aggiunto al carrello.

Apri Web-Shop

Versión bimetálica

Para la conexión de conductores en St con tubos de bajada de agua de lluvia de Cu. Con caballete de sujeción St/tZn y placa intermedia (Cupal).

1 Prodotto

Art. 420207 ZMRRS 100 KB 6.10 CU STTZN

GTIN (EAN) 4013364045873, Codice doganale (EU): 85359000, Peso lordo: 219.66 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Cu / St/tZn
Margen de apriete del tubo Ø: 100 mm
Margen de apriete Rd: 6-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ZMRRS 100 KB 6.10 CU STTZN
art. no.: 420207
o equivalente

Caratteristiche tecniche

Material	Cu / St/tZn
Margen de apriete del tubo Ø (d1)	100 mm
Margen de apriete Rd	6-10 mm
Norma	EN 62561-1

Prodotto 420207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 420207 è stato aggiunto al carrello.

Apri Web-Shop

Tipo RV ajustable

Con protección contra torsión suplementaria del tornillo de fijación y marcajes, puntos de doblado y ayuda para el corte.

8 Prodotti

Art. 423010 RRS V 60.100 B10.5 STTZN

GTIN (EAN) 4013364054325, Codice doganale (EU): 85359000, Peso lordo: 117.96 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete del tubo Ø: 60-100 mm
Longitud: 337 mm
Taladro Ø: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS V 60.100 B10.5 STTZN
art. no.: 423010
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete del tubo Ø (d1)	60-100 mm
Longitud (l1)	337 mm
Taladro Ø	10,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete del tubo Ø (d1)	60-100 mm
Longitud (l1)	337 mm
Taladro Ø	10,5 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 423010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423011 RRS V 60.100 B10.5 AL

GTIN (EAN) 4013364054332, Codice doganale (EU): 85359000, Peso lordo: 53.46 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Al
Margen de apriete del tubo Ø: 60-100 mm
Longitud: 337 mm
Taladro Ø: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS V 60.100 B10.5 AL
art. no.: 423011
o equivalente

Certificati

Caratteristiche tecniche

Material	Al
Margen de apriete del tubo Ø (d1)	60-100 mm
Longitud (l1)	337 mm
Taladro Ø	10,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Margen de apriete del tubo Ø (d1)	60-100 mm
Longitud (l1)	337 mm
Taladro Ø	10,5 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 423011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423017 RRS V 60.100 B10.5 CU

GTIN (EAN) 4013364054349, Codice doganale (EU): 85359000, Peso lordo: 123.56 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Cu
Margen de apriete del tubo Ø: 60-100 mm
Longitud: 337 mm
Taladro Ø: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS V 60.100 B10.5 CU
art. no.: 423017
o equivalente

Certificati

Caratteristiche tecniche

Material	Cu
Margen de apriete del tubo Ø (d1)	60-100 mm
Longitud (l1)	337 mm
Taladro Ø	10,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Margen de apriete del tubo Ø (d1)	60-100 mm
Longitud (l1)	337 mm
Taladro Ø	10,5 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 423017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423017 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423019 RRS V 60.100 B10.5 V2A

GTIN (EAN) 4013364054356, Codice doganale (EU): 85359000, Peso lordo: 114.26 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX
Margen de apriete del tubo Ø: 60-100 mm
Longitud: 337 mm
Taladro Ø: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS V 60.100 B10.5 V2A
art. no.: 423019
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Margen de apriete del tubo Ø (d1)	60-100 mm
Longitud (l1)	337 mm
Taladro Ø	10,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete del tubo Ø (d1)	60-100 mm
Longitud (l1)	337 mm
Taladro Ø	10,5 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 423019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423019 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423020 RRS V 60.150 B10.5 STTZN

GTIN (EAN) 4013364054288, Codice doganale (EU): 85359000, Peso lordo: 144.18 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete del tubo Ø: 60-150 mm
Longitud: 494 mm
Taladro Ø: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS V 60.150 B10.5 STTZN
art. no.: 423020
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete del tubo Ø (d1)	60-150 mm
Longitud (l1)	494 mm
Taladro Ø	10,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete del tubo Ø (d1)	60-150 mm
Longitud (l1)	494 mm
Taladro Ø	10,5 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 423020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423020 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423021 RRS V 60.150 B10.5 AL

GTIN (EAN) 4013364054295, Codice doganale (EU): 85359000, Peso lordo: 67.58 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Al
Margen de apriete del tubo Ø: 60-150 mm
Longitud: 494 mm
Taladro Ø: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS V 60.150 B10.5 AL
art. no.: 423021
o equivalente

Certificati

Caratteristiche tecniche

Material	Al
Margen de apriete del tubo Ø (d1)	60-150 mm
Longitud (l1)	494 mm
Taladro Ø	10,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Margen de apriete del tubo Ø (d1)	60-150 mm
Longitud (l1)	494 mm
Taladro Ø	10,5 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 423021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423021 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423027 RRS V 60.150 B10.5 CU

GTIN (EAN) 4013364054301, Codice doganale (EU): 85359000, Peso lordo: 162.48 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Cu
Margen de apriete del tubo Ø: 60-150 mm
Longitud: 494 mm
Taladro Ø: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS V 60.150 B10.5 CU
art. no.: 423027
o equivalente

Certificati

Caratteristiche tecniche

Material	Cu
Margen de apriete del tubo Ø (d1)	60-150 mm
Longitud (l1)	494 mm
Taladro Ø	10,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Margen de apriete del tubo Ø (d1)	60-150 mm
Longitud (l1)	494 mm
Taladro Ø	10,5 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 423027 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423027 è stato aggiunto al carrello.

Apri Web-Shop

Art. 423029 RRS V 60.150 B10.5 V2A

GTIN (EAN) 4013364054318, Codice doganale (EU): 85359000, Peso lordo: 157.28 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX
Margen de apriete del tubo Ø: 60-150 mm
Longitud: 494 mm
Taladro Ø: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: RRS V 60.150 B10.5 V2A
art. no.: 423029
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Margen de apriete del tubo Ø (d1)	60-150 mm
Longitud (l1)	494 mm
Taladro Ø	10,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete del tubo Ø (d1)	60-150 mm
Longitud (l1)	494 mm
Taladro Ø	10,5 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 423029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 423029 è stato aggiunto al carrello.

Apri Web-Shop

Abrazaderas para tubos bajantes de lluvia

Para diámetros de tubos fijos

Art. 420100 RRS 100 B11 STTZN

Non siete autorizzati per eseguire un download 420100.stp

Non siete autorizzati per eseguire un download 420100.igs

Non siete autorizzati per eseguire un download 420100.jt

Non siete autorizzati per eseguire un download 420100.dwg

Non siete autorizzati per eseguire un download 420100m_D.dxf

Prodotto 420100 è stato aggiunto al blocco note.

Prodotto 420100 è stato aggiunto al carrello.

Art. 420120 RRS 120 B11 STTZN

Non siete autorizzati per eseguire un download 420120.stp

Non siete autorizzati per eseguire un download 420120.igs

Non siete autorizzati per eseguire un download 420120.jt

Non siete autorizzati per eseguire un download 420120.dwg

Non siete autorizzati per eseguire un download 420100m_D.dxf

Prodotto 420120 è stato aggiunto al blocco note.

Prodotto 420120 è stato aggiunto al carrello.

Art. 420107 RRS 100 B11 CU

Non siete autorizzati per eseguire un download 420100m_D.dxf

Prodotto 420107 è stato aggiunto al blocco note.

Prodotto 420107 è stato aggiunto al carrello.

Art. 420127 RRS 120 B11 CU

Non siete autorizzati per eseguire un download 420120.stp

Non siete autorizzati per eseguire un download 420120.igs

Non siete autorizzati per eseguire un download 420120.jt

Non siete autorizzati per eseguire un download 420120.dwg

Non siete autorizzati per eseguire un download 420100m_D.dxf

Prodotto 420127 è stato aggiunto al blocco note.

Prodotto 420127 è stato aggiunto al carrello.

Versión bimetálica

Art. 420207 ZMRRS 100 KB 6.10 CU STTZN

Non siete autorizzati per eseguire un download 420207.stp

Non siete autorizzati per eseguire un download 420207.igs

Non siete autorizzati per eseguire un download 420207.jt

Non siete autorizzati per eseguire un download 420207.dwg

Non siete autorizzati per eseguire un download 420207m_D.dxf

Prodotto 420207 è stato aggiunto al blocco note.

Prodotto 420207 è stato aggiunto al carrello.

Tipo RV ajustable

Art. 423010 RRS V 60.100 B10.5 STTZN

Non siete autorizzati per eseguire un download 423010.stp

Non siete autorizzati per eseguire un download 423010.igs

Non siete autorizzati per eseguire un download 423010.jt

Non siete autorizzati per eseguire un download 423010.dwg

Non siete autorizzati per eseguire un download 423010m_D.dxf

Prodotto 423010 è stato aggiunto al blocco note.

Prodotto 423010 è stato aggiunto al carrello.

Art. 423011 RRS V 60.100 B10.5 AL

Non siete autorizzati per eseguire un download 423010.stp

Non siete autorizzati per eseguire un download 423010.igs

Non siete autorizzati per eseguire un download 423010.jt

Non siete autorizzati per eseguire un download 423010.dwg

Non siete autorizzati per eseguire un download 423010m_D.dxf

Prodotto 423011 è stato aggiunto al blocco note.

Prodotto 423011 è stato aggiunto al carrello.

Art. 423017 RRS V 60.100 B10.5 CU

Non siete autorizzati per eseguire un download 423010.stp

Non siete autorizzati per eseguire un download 423010.igs

Non siete autorizzati per eseguire un download 423010.jt

Non siete autorizzati per eseguire un download 423010.dwg

Non siete autorizzati per eseguire un download 423010m_D.dxf

Prodotto 423017 è stato aggiunto al blocco note.

Prodotto 423017 è stato aggiunto al carrello.

Art. 423019 RRS V 60.100 B10.5 V2A

Non siete autorizzati per eseguire un download 423010.stp

Non siete autorizzati per eseguire un download 423010.igs

Non siete autorizzati per eseguire un download 423010.jt

Non siete autorizzati per eseguire un download 423010.dwg

Non siete autorizzati per eseguire un download 423010m_D.dxf

Prodotto 423019 è stato aggiunto al blocco note.

Prodotto 423019 è stato aggiunto al carrello.

Art. 423020 RRS V 60.150 B10.5 STTZN

Non siete autorizzati per eseguire un download 423020.stp

Non siete autorizzati per eseguire un download 423020.igs

Non siete autorizzati per eseguire un download 423020.jt

Non siete autorizzati per eseguire un download 423020.dwg

Non siete autorizzati per eseguire un download 423010m_D.dxf

Prodotto 423020 è stato aggiunto al blocco note.

Prodotto 423020 è stato aggiunto al carrello.
