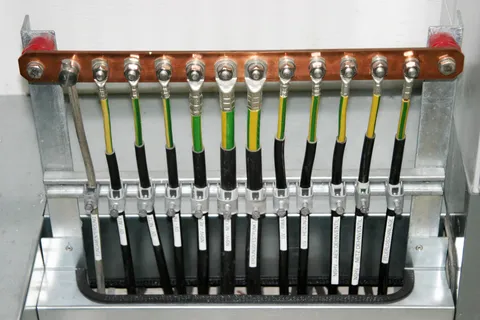

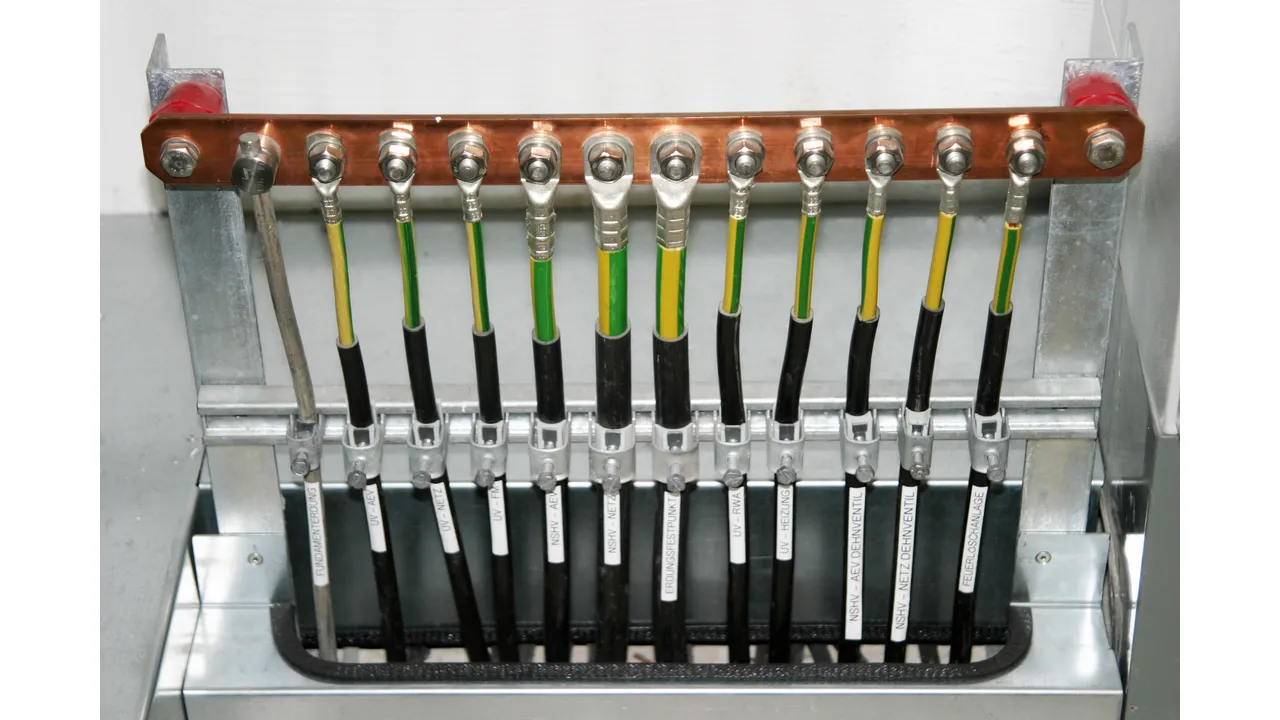

Barras de compensación de potencial – Industria

Barra de compensación de potencial para la compensación de potencial de función y protección según DIN VDE 0100-410/540 y la equipotencialidad contra el rayo según DIN EN 62305-3 (VDE 0185-305-3).
Apropiado también para zonas Ex 2/22 (asegurado contra el aflojamiento externo de los tornillos).

Diseño:
– con arandela elástica
– aislador UP (plástico termoestable, rojo) con rosca M10
– estabilizado a rayos ultravioleta y libre de halógenos

6 conexiones

2 Prodotti

Art. 472207 PAS I 6AP M10 CU

GTIN (EAN) 4013364090927, Codice doganale (EU): 85359000, Peso lordo: 964.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 472207.stp

      Non siete autorizzati per eseguire un download 472207.stp

      Login
    • 472207.igs

      Non siete autorizzati per eseguire un download 472207.igs

      Login
    • 472207.dwg

      Non siete autorizzati per eseguire un download 472207.dwg

      Login
    • 472207m_D.dxf

      Non siete autorizzati per eseguire un download 472207m_D.dxf

      Login

Número de conexiones: 6
Material: Cu
Dimensiones: 295 x 40 x 5 mm
Sección: 200 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 39 kA
Tornillo: M10 x 25 mm
Material del tornillo/de la tuerca: INOX
Versión: con arandela elástica
Material del aislador: UP poliéster no saturado
Norma: EN 62561-1

Producto DEHN
Tipo: PAS I 6AP M10 CU
art. no.: 472207
o equivalente

Certificati



Caratteristiche tecniche

Número de conexiones 6
Material Cu
Dimensiones (l x a x p1) 295 x 40 x 5 mm
Sección 200 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 39 kA
Tornillo di M10 x 25 mm
Material del tornillo/de la tuerca INOX
Versión con arandela elástica
Material del aislador UP poliéster no saturado
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 472207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 472209 PAS I 6AP M10 V2A

GTIN (EAN) 4013364090934, Codice doganale (EU): 85359000, Peso lordo: 1.01 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 472207.stp

      Non siete autorizzati per eseguire un download 472207.stp

      Login
    • 472207.igs

      Non siete autorizzati per eseguire un download 472207.igs

      Login
    • 472207.dwg

      Non siete autorizzati per eseguire un download 472207.dwg

      Login
    • 472207m_D.dxf

      Non siete autorizzati per eseguire un download 472207m_D.dxf

      Login

Número de conexiones: 6
Material: INOX
Material número: 1.4301 / 1.4303
Dimensiones: 295 x 40 x 6 mm
Sección: 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 8,9 kA
Tornillo: M10 x 25 mm
Material del tornillo/de la tuerca: INOX
Versión: con arandela elástica
Material del aislador: UP poliéster no saturado
Norma: EN 62561-1

Producto DEHN
Tipo: PAS I 6AP M10 V2A
art. no.: 472209
o equivalente

Certificati



Caratteristiche tecniche

Número de conexiones 6
Material INOX
Dimensiones (l x a x p1) 295 x 40 x 6 mm
Sección 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 8,9 kA
Tornillo di M10 x 25 mm
Material del tornillo/de la tuerca INOX
Versión con arandela elástica
Material del aislador UP poliéster no saturado
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 472209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472209 è stato aggiunto al carrello.

Apri Web-Shop

8 conexiones

2 Prodotti

Art. 472227 PAS I 8AP M10 CU

GTIN (EAN) 4013364096424, Codice doganale (EU): 85359000, Peso lordo: 1.14 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 472227.stp

      Non siete autorizzati per eseguire un download 472227.stp

      Login
    • 472227.igs

      Non siete autorizzati per eseguire un download 472227.igs

      Login
    • 472227.jt

      Non siete autorizzati per eseguire un download 472227.jt

      Login
    • 472227.dwg

      Non siete autorizzati per eseguire un download 472227.dwg

      Login
    • 472227m_D.dxf

      Non siete autorizzati per eseguire un download 472227m_D.dxf

      Login

Número de conexiones: 8
Material: Cu
Dimensiones: 365 x 40 x 5 mm
Sección: 200 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 39 kA
Tornillo: M10 x 25 mm
Material del tornillo/de la tuerca: INOX
Versión: con arandela elástica
Material del aislador: UP poliéster no saturado
Norma: EN 62561-1

Producto DEHN
Tipo: PAS I 8AP M10 CU
art. no.: 472227
o equivalente

Certificati



Caratteristiche tecniche

Número de conexiones 8
Material Cu
Dimensiones (l x a x p1) 365 x 40 x 5 mm
Sección 200 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 39 kA
Tornillo di M10 x 25 mm
Material del tornillo/de la tuerca INOX
Versión con arandela elástica
Material del aislador UP poliéster no saturado
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 472227 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472227 è stato aggiunto al carrello.

Apri Web-Shop

Art. 472229 PAS I 8AP M10 V2A

GTIN (EAN) 4013364096431, Codice doganale (EU): 85359000, Peso lordo: 1.18 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 472227.stp

      Non siete autorizzati per eseguire un download 472227.stp

      Login
    • 472227.igs

      Non siete autorizzati per eseguire un download 472227.igs

      Login
    • 472227.jt

      Non siete autorizzati per eseguire un download 472227.jt

      Login
    • 472227.dwg

      Non siete autorizzati per eseguire un download 472227.dwg

      Login
    • 472227m_D.dxf

      Non siete autorizzati per eseguire un download 472227m_D.dxf

      Login

Número de conexiones: 8
Material: INOX
Material número: 1.4301 / 1.4303
Dimensiones: 365 x 40 x 6 mm
Sección: 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 8,9 kA
Tornillo: M10 x 25 mm
Material del tornillo/de la tuerca: INOX
Versión: con arandela elástica
Material del aislador: UP poliéster no saturado
Norma: EN 62561-1

Producto DEHN
Tipo: PAS I 8AP M10 V2A
art. no.: 472229
o equivalente

Certificati



Caratteristiche tecniche

Número de conexiones 8
Material INOX
Dimensiones (l x a x p1) 365 x 40 x 6 mm
Sección 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 8,9 kA
Tornillo di M10 x 25 mm
Material del tornillo/de la tuerca INOX
Versión con arandela elástica
Material del aislador UP poliéster no saturado
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 472229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472229 è stato aggiunto al carrello.

Apri Web-Shop

10 conexiones

2 Prodotti

Art. 472217 PAS I 10AP M10 CU

GTIN (EAN) 4013364090941, Codice doganale (EU): 85359000, Peso lordo: 1.35 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 472219.stp

      Non siete autorizzati per eseguire un download 472219.stp

      Login
    • 472219.igs

      Non siete autorizzati per eseguire un download 472219.igs

      Login
    • 472219.jt

      Non siete autorizzati per eseguire un download 472219.jt

      Login
    • 472219.dwg

      Non siete autorizzati per eseguire un download 472219.dwg

      Login
    • 472217m_D.dxf

      Non siete autorizzati per eseguire un download 472217m_D.dxf

      Login

Número de conexiones: 10
Material: Cu
Dimensiones: 435 x 40 x 5 mm
Sección: 200 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 39 kA
Tornillo: M10 x 25 mm
Material del tornillo/de la tuerca: INOX
Versión: con arandela elástica
Material del aislador: UP poliéster no saturado

Producto DEHN
Tipo: PAS I 10AP M10 CU
art. no.: 472217
o equivalente

Certificati



Caratteristiche tecniche

Número de conexiones 10
Material Cu
Dimensiones (l x a x p1) 435 x 40 x 5 mm
Sección 200 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 39 kA
Tornillo di M10 x 25 mm
Material del tornillo/de la tuerca INOX
Versión con arandela elástica
Material del aislador UP poliéster no saturado
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 472217 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472217 è stato aggiunto al carrello.

Apri Web-Shop

Art. 472219 PAS I 10AP M10 V2A

GTIN (EAN) 4013364090958, Codice doganale (EU): 85359000, Peso lordo: 1.41 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 472219.stp

      Non siete autorizzati per eseguire un download 472219.stp

      Login
    • 472219.igs

      Non siete autorizzati per eseguire un download 472219.igs

      Login
    • 472219.jt

      Non siete autorizzati per eseguire un download 472219.jt

      Login
    • 472219.dwg

      Non siete autorizzati per eseguire un download 472219.dwg

      Login
    • 472217m_D.dxf

      Non siete autorizzati per eseguire un download 472217m_D.dxf

      Login

Número de conexiones: 10
Material: INOX
Material número: 1.4301 / 1.4303
Dimensiones: 435 x 40 x 6 mm
Sección: 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 8,9 kA
Tornillo: M10 x 25 mm
Material del tornillo/de la tuerca: INOX
Versión: con arandela elástica
Material del aislador: UP poliéster no saturado
Norma: EN 62561-1

Producto DEHN
Tipo: PAS I 10AP M10 V2A
art. no.: 472219
o equivalente

Certificati



Caratteristiche tecniche

Número de conexiones 10
Material INOX
Dimensiones (l x a x p1) 435 x 40 x 6 mm
Sección 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 8,9 kA
Tornillo di M10 x 25 mm
Material del tornillo/de la tuerca INOX
Versión con arandela elástica
Material del aislador UP poliéster no saturado
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 472219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472219 è stato aggiunto al carrello.

Apri Web-Shop

12 conexiones

2 Prodotti

Art. 472237 PAS I 12AP M10 CU

GTIN (EAN) 4013364096448, Codice doganale (EU): 85359000, Peso lordo: 1.53 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 472237.stp

      Non siete autorizzati per eseguire un download 472237.stp

      Login
    • 472237.igs

      Non siete autorizzati per eseguire un download 472237.igs

      Login
    • 472237.jt

      Non siete autorizzati per eseguire un download 472237.jt

      Login
    • 472237.dwg

      Non siete autorizzati per eseguire un download 472237.dwg

      Login
    • 472237m_D.dxf

      Non siete autorizzati per eseguire un download 472237m_D.dxf

      Login

Número de conexiones: 12
Material: Cu
Dimensiones: 505 x 40 x 5 mm
Sección: 200 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 39 kA
Tornillo: M10 x 25 mm
Material del tornillo/de la tuerca: INOX
Versión: con arandela elástica
Material del aislador: UP poliéster no saturado
Norma: EN 62561-1

Producto DEHN
Tipo: PAS I 12AP M10 CU
art. no.: 472237
o equivalente

Certificati



Caratteristiche tecniche

Número de conexiones 12
Material Cu
Dimensiones (l x a x p1) 505 x 40 x 5 mm
Sección 200 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 39 kA
Tornillo di M10 x 25 mm
Material del tornillo/de la tuerca INOX
Versión con arandela elástica
Material del aislador UP poliéster no saturado
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 472237 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472237 è stato aggiunto al carrello.

Apri Web-Shop

Art. 472239 PAS I 12AP M10 V2A

GTIN (EAN) 4013364096455, Codice doganale (EU): 85359000, Peso lordo: 1.59 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 472237.stp

      Non siete autorizzati per eseguire un download 472237.stp

      Login
    • 472237.igs

      Non siete autorizzati per eseguire un download 472237.igs

      Login
    • 472237.jt

      Non siete autorizzati per eseguire un download 472237.jt

      Login
    • 472237.dwg

      Non siete autorizzati per eseguire un download 472237.dwg

      Login
    • 472237m_D.dxf

      Non siete autorizzati per eseguire un download 472237m_D.dxf

      Login

Número de conexiones: 12
Material: INOX
Material número: 1.4301 / 1.4303
Dimensiones: 505 x 40 x 6 mm
Sección: 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC): 8,9 kA
Tornillo: M10 x 25 mm
Material del tornillo/de la tuerca: INOX
Versión: con arandela elástica
Material del aislador: UP poliéster no saturado
Norma: EN 62561-1

Producto DEHN
Tipo: PAS I 12AP M10 V2A
art. no.: 472239
o equivalente

Certificati



Caratteristiche tecniche

Número de conexiones 12
Material INOX
Dimensiones (l x a x p1) 505 x 40 x 6 mm
Sección 240 mm2
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 8,9 kA
Tornillo di M10 x 25 mm
Material del tornillo/de la tuerca INOX
Versión con arandela elástica
Material del aislador UP poliéster no saturado
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 472239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472239 è stato aggiunto al carrello.

Apri Web-Shop
back to top
