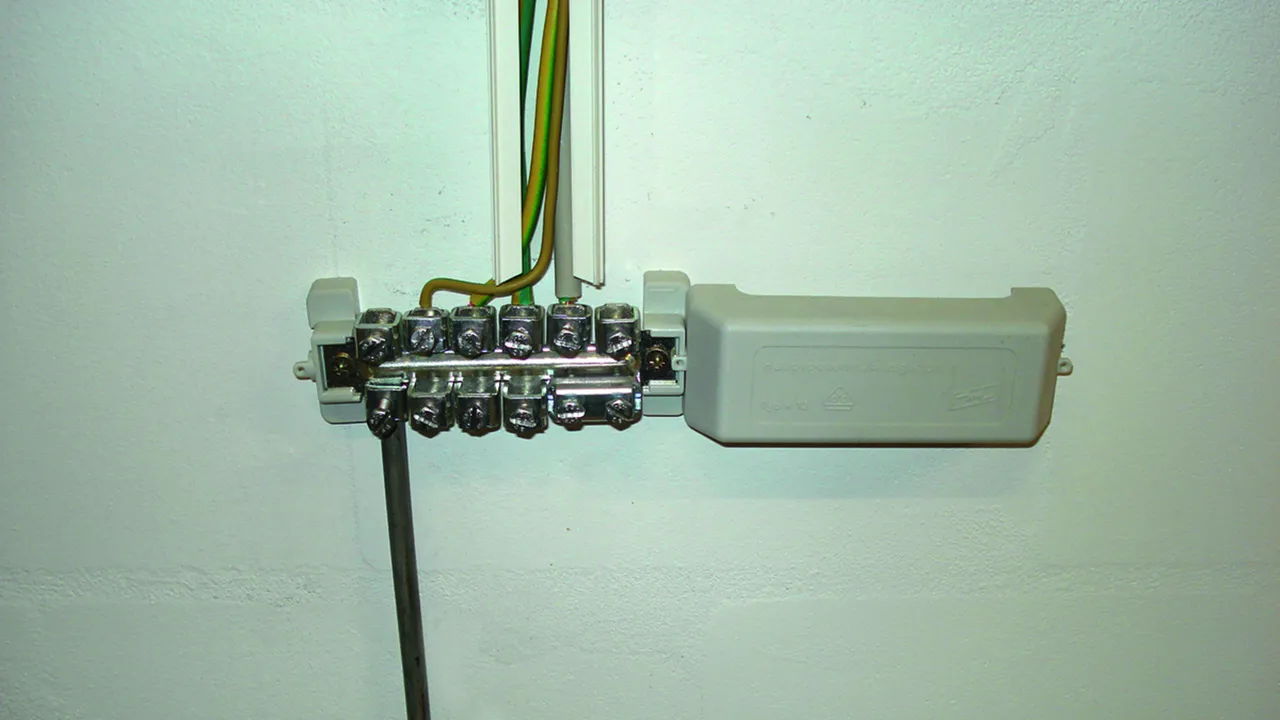

Barra de compensación de potencial K12 con borna de anclaje

Barra de compensación de potencial para compensación de potencial de protección y función según DIN VDE 0100-410/540 y compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).

Versión:
– probada según DIN VDE 0618-1
– símbolo VDE
– símbolo CE
– fijación y cubiertas en material plástico, gris o negro (libre de halógenos)
– cubierta precintable / es posible poner una inscripción
– bornas de anclaje St/gal Zn
– lengüetas de contacto M12

Conexión:
para Rd cada uno con una lengüeta de contacto
para pletina cada uno con dos lengüetas de contacto

Versión estándar

Conexiones para:
10 conductores 2,5-95 mm²(rígido / flexible) o Rd Ø10 mm.
1 pletina hasta 30 x 4 mm.

1 Prodotto

Art. 563200 PAS 11AK

GTIN (EAN) 4013364056558, Codice doganale (EU): 85359000, Peso lordo: 410.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Barra de compensación de potencial K12 con bornas de anclaje
Barra de compensación de potencial K12, con bornas de anclaje
para la compensación de potencial principal según
DIN VDE 0100 parte 410/540 y la
equipotencialidad contra el rayo
según DIN EN 62305-3 (VDE 0185-305-3)
Conexión (rígido/flexible): 10 x 2,5-95 mm2
Conexión Rd: o 10 x -10 mm
Conexión pletina: 1 x -30 x 4 mm
Material de la barra de contacto: Cu/gal Sn
Sección transversal: 30 mm2
Fijación: [2x] 6 x 8 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PAS 11AK
art. no.: 563200
o equivalente

Certificati

Caratteristiche tecniche

Material de la barra de contacto	Cu /gal Sn
Sección transversal	30 mm²
Fijación	[2x] 6 x 8 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Conexión (rígido/flexible)	10 x 2,5-95 mm²
Conexión Rd	o 10 x -10 mm
Conexión pletina	1 x -30 x 4 mm
Material de la borna de jaula	St/tZn
Material de la barra de contacto	Cu /gal Sn
Sección transversal	30 mm²
Fijación	[2x] 6 x 8 mm
Bloques de fijación	K (gris)
Cubierta	K (gris / precintable)
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Corriente de cortocircuito (50 Hz) (1 s; ≤ 300 °C)	8,1 kA *⁾
Ensayo de corriente permanente (25 A; ≤ 45 K)	superado *⁾
Norma	EN 62561-1
Versión	libre de halógenos
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 563200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 563200 è stato aggiunto al carrello.

Apri Web-Shop

Versión estabilizada contra rayos ultravioleta

Conexiones para:
10 conductores 2,5-95 mm²(rígido / flexible) o Rd Ø10 mm.
1 pletina hasta 30 x 4 mm.

1 Prodotto

Art. 563201 PAS 11AK UV

GTIN (EAN) 4013364101234, Codice doganale (EU): 85359000, Peso lordo: 397.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Barra de compensación de potencial K12 estabilizada a rayos ultravioleta
Barra de compensación de potencial K12, con bornas de anclaje
para la compensación de potencial principal según
DIN VDE 0100 parte 410/540 y la
equipotencialidad contra el rayo
según DIN EN 62305-3 (VDE 0185-305-3)
Conexión (rígido/flexible): 10 x 2,5-95 mm2
Conexión Rd: o 10 x -10 mm
Conexión pletina: 1 x -30 x 4 mm
Material de la barra de contacto: Cu/gal Sn
Sección transversal: 30 mm2
Fijación: [2x] 6 x 8 mm
Norma: DIN EN 62561-1

Producto DEHN
Tipo: PAS 11AK UV
art. no.: 563201
o equivalente

Certificati

Caratteristiche tecniche

Material de la barra de contacto	Cu /gal Sn
Sección transversal	30 mm²
Fijación	[2x] 6 x 8 mm
Norma	DIN EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Conexión (rígido/flexible)	10 x 2,5-95 mm²
Conexión Rd	o 10 x -10 mm
Conexión pletina	1 x -30 x 4 mm
Material de la borna de jaula	St/tZn
Material de la barra de contacto	Cu /gal Sn
Sección transversal	30 mm²
Fijación	[2x] 6 x 8 mm
Bloques de fijación	K (negro)
Cubierta	K (negro / precintable)
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Ensayo de corriente permanente (25 A; ≤ 45 K)	superado *⁾
Norma	DIN EN 62561-1
Versión	estabilizada contra rayos ultravioleta y libre de halógenos
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.
