Bornas de conexión para armaduras

Bornas para conexión de esteras de acero de construcción o armaduras con conductores redondos y pletinas

Disposición:
(II) = paralela
(+) = en cruz

Dettagli

**Figura 5**: borna de conexión Art Nº 308 035

lorem ipsum — **Figura 5**: borna de conexión Art Nº 308 035

**Figura 2**:
borna con caballete Art Nº 308 045

**Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

**Figura 3**: borna con caballete Art Nº 308 046

**Figura 4**: borna con caballete con terminal de cable

Para conexiones en "T", en cruz y en paralelo

1 Prodotto

Art. 308025 VK A UNI ST

GTIN (EAN) 4013364035881, Codice doganale (EU): 85359000, Peso lordo: 102.00 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Margen de apriete Rd / Rd: (+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9 kA

Producto DEHN
Tipo: VK A UNI ST
art. no.: 308025
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Prodotto 308025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308025 è stato aggiunto al carrello.

Apri Web-Shop

Para conexiones en "T", en cruz y en paralelo

1 Prodotto

Art. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN (EAN) 4013364035874, Codice doganale (EU): 85359000, Peso lordo: 111.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (+ / II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 13 kA

Producto DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
art. no.: 308026
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308026 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308026 è stato aggiunto al carrello.

Apri Web-Shop

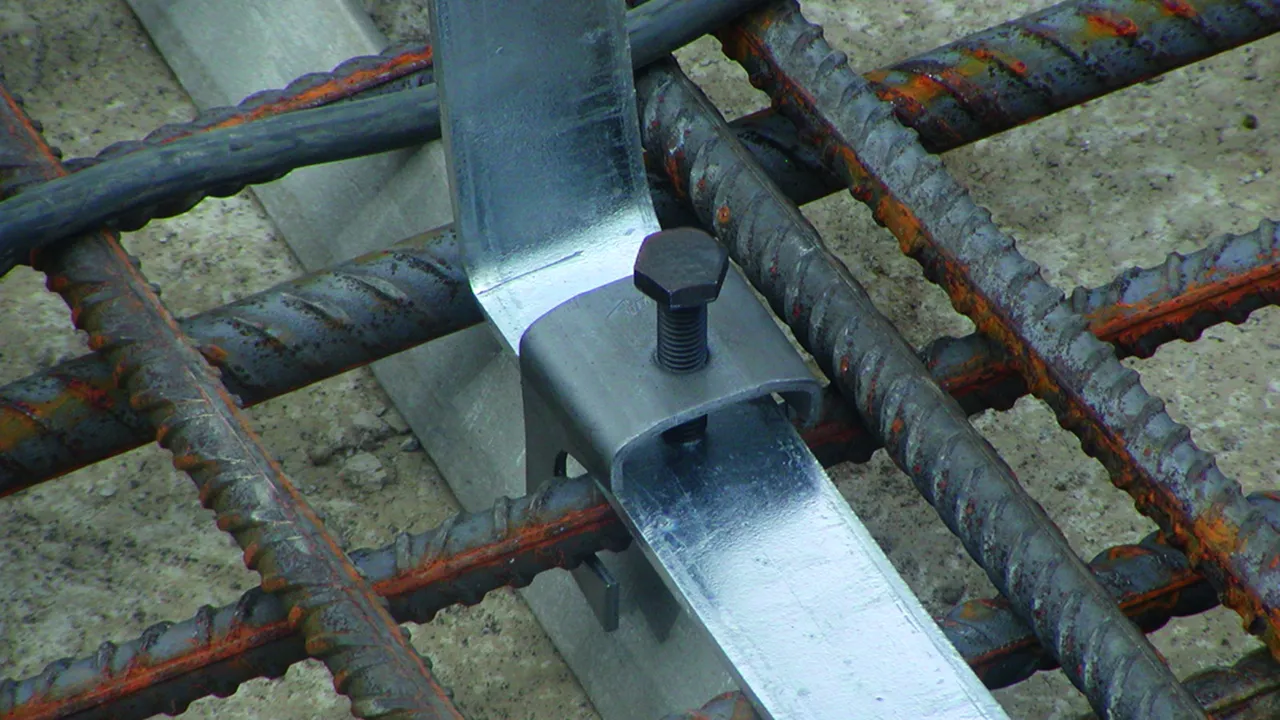

Para conexiones en "T" y en cruz

Nota: Par de apriete recomendado ≥ 10 Nm

1 Prodotto

Art. 308030 VK A R22 F40 STBL

GTIN (EAN) 4013364030749, Codice doganale (EU): 85359000, Peso lordo: 130.00 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Material : St/desnudo
Margen de apriete Rd / pletina: (+) 6-22 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK A R22 F40 STBL
art. no.: 308030
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd / pletina	(+) 6-22 / 30-40 mm
Tornillo	di M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308030 è stato aggiunto al carrello.

Apri Web-Shop

Para conexiones en "T" y en paralelo con caballete de sujeción

Para la conexión flexible de conductores redondos o para puntos fijos de toma de tierra con sujeción, al mismo tiempo, en el encofrado.

1 Prodotto

Art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364123472, Codice doganale (EU): 85359000, Peso lordo: 169.60 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-22 / 40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
art. no.: 308035
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308035 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308035 è stato aggiunto al carrello.

Apri Web-Shop

Borna con caballete para diámetros grandes

1 Prodotto

Art. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN (EAN) 4013364124455, Codice doganale (EU): 85359000, Peso lordo: 266.50 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 16 kA

Producto DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
art. no.: 308045
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308045 è stato aggiunto al carrello.

Apri Web-Shop

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Para conexiones en cruz de conductores redondos (6-10 mm) o para la fijación con conexión, al mismo tiempo, de puntos fijos de toma de tierra.

1 Prodotto

Art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364124462, Codice doganale (EU): 85359000, Peso lordo: 292.40 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9,9 kA

Producto DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
art. no.: 308046
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308046 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308046 è stato aggiunto al carrello.

Apri Web-Shop

Bornas MV MAXI de conexión multifunción

Para conexiones en "T", en cruz y en paralelo.

1 Prodotto

Art. 308040 MAMVK 8.16 15.25 STBL

GTIN (EAN) 4013364055902, Codice doganale (EU): 85359000, Peso lordo: 462.30 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 8-16 / 15-25 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 10,2 kA

Producto DEHN
Tipo: MAMVK 8.16 15.25 STBL
art. no.: 308040
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 308040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308040 è stato aggiunto al carrello.

Apri Web-Shop

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Rosca en la base.

2 Prodotti

Art. 390050 MVK 8.10 SKM10X30 STTZN

GTIN (EAN) 4013364095991, Codice doganale (EU): 85359000, Peso lordo: 101.00 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 7,3 kA

Producto DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
art. no.: 390050
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd	8-10 mm
Espesor de material (t1 / t2)	2,5 mm
Tornillo	di M10 x 30 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 390050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391050 MVK 10 SKM10X35 STTZN

GTIN (EAN) 4013364087064, Codice doganale (EU): 85359000, Peso lordo: 103.00 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Margen de apriete Rd: 10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 10 SKM10X35 STTZN
art. no.: 391050
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd	10 mm
Tornillo	di M10 x 35 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 391050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391050 è stato aggiunto al carrello.

Apri Web-Shop

Borna MV de conexión multifunción con tornillo de cabeza hexagonal y arandela elástica

Rosca en la base.

1 Prodotto

Art. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN (EAN) 4013364096042, Codice doganale (EU): 85359000, Peso lordo: 92.00 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
art. no.: 390550
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 390550 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390550 è stato aggiunto al carrello.

Apri Web-Shop

Conector en paralelo con tornillo con cabezal de hongo

2 Prodotti

Art. 306121 PV 6.22 FRM10X40 STBLANK

GTIN (EAN) 4013364284920, Codice doganale (EU): 85359000, Peso lordo: 163.16 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Conector en paralelo con un tornillo St/desnudo
Conector en paralelo para conectar dos conductores en paralelo
Material : St/desnudo
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
art. no.: 306121
o equivalente

Certificati

Caratteristiche tecniche

Material	St/desnudo
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

Prodotto 306121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306121 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306122 PV 6.22 FRM10X40 STTZN

GTIN (EAN) 4013364284937, Codice doganale (EU): 85359000, Peso lordo: 167.12 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Conector en paralelo con un tornillo St/tZn
Conector en paralelo para conectar dos conductores en paralelo
Material : St/tZn
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STTZN
art. no.: 306122
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

Prodotto 306122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306122 è stato aggiunto al carrello.

Apri Web-Shop

Bornas de conexión para armaduras

Dettagli

Para conexiones en "T", en cruz y en paralelo

Art. 308025 VK A UNI ST

Non siete autorizzati per eseguire un download 308025.stp

Non siete autorizzati per eseguire un download 308025.igs

Non siete autorizzati per eseguire un download 308025.jt

Non siete autorizzati per eseguire un download 308025.dwg

Non siete autorizzati per eseguire un download 308025m_D.dxf

Prodotto 308025 è stato aggiunto al blocco note.

Prodotto 308025 è stato aggiunto al carrello.

Para conexiones en "T", en cruz y en paralelo

Art. 308026 VK 6.10 FL30 FL30 BSB STTZN

Non siete autorizzati per eseguire un download 308026.stp

Non siete autorizzati per eseguire un download 308026.igs

Non siete autorizzati per eseguire un download 308026.jt

Non siete autorizzati per eseguire un download 308026.dwg

Non siete autorizzati per eseguire un download 308026m_D.dxf

Prodotto 308026 è stato aggiunto al blocco note.

Prodotto 308026 è stato aggiunto al carrello.

Para conexiones en "T" y en cruz

Art. 308030 VK A R22 F40 STBL

Non siete autorizzati per eseguire un download 308030.stp

Non siete autorizzati per eseguire un download 308030.igs

Non siete autorizzati per eseguire un download 308030.jt

Non siete autorizzati per eseguire un download 308030.dwg

Prodotto 308030 è stato aggiunto al blocco note.

Prodotto 308030 è stato aggiunto al carrello.

Para conexiones en "T" y en paralelo con caballete de sujeción

Art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Non siete autorizzati per eseguire un download 308035.stp

Non siete autorizzati per eseguire un download 308035.igs

Non siete autorizzati per eseguire un download 308035.jt

Non siete autorizzati per eseguire un download 308035.dwg

Non siete autorizzati per eseguire un download 308035m_D.dxf

Prodotto 308035 è stato aggiunto al blocco note.

Prodotto 308035 è stato aggiunto al carrello.

Borna con caballete para diámetros grandes

Art. 308045 BVK 16.48 6.10 FL40 BSB STBL

Non siete autorizzati per eseguire un download 308045.stp

Non siete autorizzati per eseguire un download 308045.igs

Non siete autorizzati per eseguire un download 308045.jt

Non siete autorizzati per eseguire un download 308045.dwg

Non siete autorizzati per eseguire un download 308045m_D.dxf

Prodotto 308045 è stato aggiunto al blocco note.

Prodotto 308045 è stato aggiunto al carrello.

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Non siete autorizzati per eseguire un download 308046.stp

Non siete autorizzati per eseguire un download 308046.igs

Non siete autorizzati per eseguire un download 308046.jt

Non siete autorizzati per eseguire un download 308046.dwg

Non siete autorizzati per eseguire un download 308046m_D.dxf

Prodotto 308046 è stato aggiunto al blocco note.

Prodotto 308046 è stato aggiunto al carrello.

Bornas MV MAXI de conexión multifunción

Art. 308040 MAMVK 8.16 15.25 STBL

Non siete autorizzati per eseguire un download 308041.stp

Non siete autorizzati per eseguire un download 308041.igs

Non siete autorizzati per eseguire un download 308041.jt

Non siete autorizzati per eseguire un download 308041.dwg

Non siete autorizzati per eseguire un download 308040m_D.dxf

Prodotto 308040 è stato aggiunto al blocco note.

Prodotto 308040 è stato aggiunto al carrello.

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Art. 390050 MVK 8.10 SKM10X30 STTZN

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390050 è stato aggiunto al blocco note.

Prodotto 390050 è stato aggiunto al carrello.

Art. 391050 MVK 10 SKM10X35 STTZN

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 391050 è stato aggiunto al blocco note.
