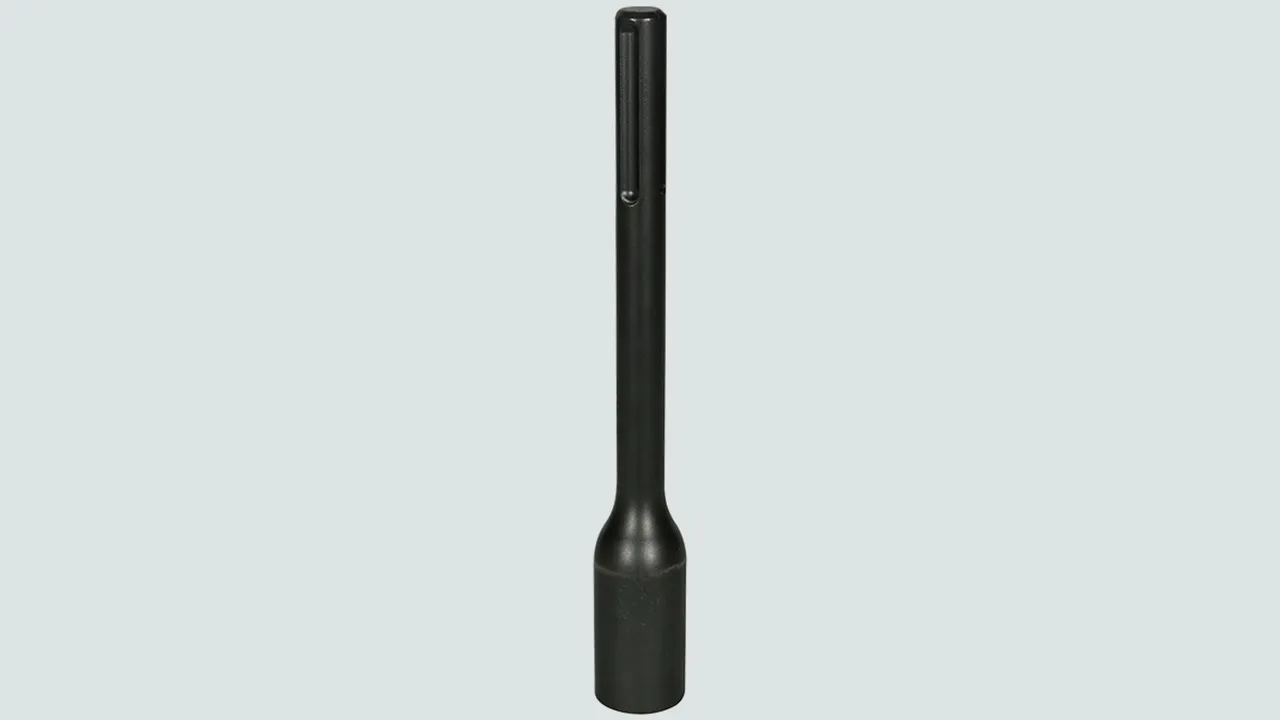

Soportes de martillos para tomas de tierra de profundidad

Para introrducción de tomas de tierra de profundidad con martillos neumáticos de vibración.
Para tomas de tierra de profundidad tipo Z + AZ.
Ø20 mm (perno Ø12 mm Art Nº 620 ...) o
Ø25 mm (perno Ø15 mm Art Nº 625 ...)

En los tipos de Atlas Copco pueden utilizarse diferentes versiones de conexión. Tener cuenta de esto en el pedido.

Dettagli

Martillos neumáticos para picas de tierra y puestas a tierra de tuberías
lorem ipsum

Versión marca Wacker Neuson

2 Prodotti

Art. 620005 HE TE 20 R27 VH WN STBLANK

GTIN (EAN) 4013364027039, Codice doganale (EU): 82079099, Peso lordo: 1.07 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: BHF 30
Conexión: redonda Ø27 x 80 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 R27 VH WN STBLANK
art. no.: 620005
o equivalente



Caratteristiche tecniche

Tipo BHF 30
Conexión redonda Ø27 x 80 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 200 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ
Versión especial de la pieza insertada, art. no.: 620 039 para las tomas de tierra de profundidad art. no. 620 902 tipo AZ INOX (V4A).

Prodotto 620005 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620005 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625005 HE TE 25 R27 VH WN STBLANK

GTIN (EAN) 4013364027046, Codice doganale (EU): 82079099, Peso lordo: 1.05 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: BHF 30
Conexión: redonda Ø27 x 80 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 R27 VH WN STBLANK
art. no.: 625005
o equivalente



Caratteristiche tecniche

Tipo BHF 30
Conexión redonda Ø27 x 80 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 200 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra S, Z
Versión especial de la pieza insertada, art. no.: 620 039 para las tomas de tierra de profundidad art. no. 620 902 tipo AZ INOX (V4A).

Prodotto 625005 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625005 è stato aggiunto al carrello.

Apri Web-Shop

Versión pesada marca Wacker Neuson

2 Prodotti

Art. 620009 HE TE 20 R27 LVH WN STBLANK

GTIN (EAN) 4013364118119, Codice doganale (EU): 82079099, Peso lordo: 2.80 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: BH 55, BH 65, BH 55rw, EH 50, EH 75 y EH 22/400
Conexión: redonda Ø27 x 80 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 R27 LVH WN STBLANK
art. no.: 620009
o equivalente



Caratteristiche tecniche

Tipo BH 55, BH 65, BH 55rw, EH 50, EH 75 y EH 22/400
Conexión redonda Ø27 x 80 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 260 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Prodotto 620009 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620009 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625009 HE TE 25 R27 LVH WN STBLANK

GTIN (EAN) 4013364118126, Codice doganale (EU): 82079099, Peso lordo: 2.80 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: BH 55, BH 65, BH 55rw, EH 50, EH 75 y EH 22/400
Conexión: redonda Ø27 x 80 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 R27 LVH WN STBLANK
art. no.: 625009
o equivalente



Caratteristiche tecniche

Tipo BH 55, BH 65, BH 55rw, EH 50, EH 75 y EH 22/400
Conexión redonda Ø27 x 80 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 260 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Prodotto 625009 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625009 è stato aggiunto al carrello.

Apri Web-Shop

Versión marca Atlas Copco SW 22

2 Prodotti

Art. 620007 HE TE 20 SW22 VH AC STBLANK

GTIN (EAN) 4013364027084, Codice doganale (EU): 82079099, Peso lordo: 1.08 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Conexión: hexagonal SW22 x 108 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW22 VH AC STBLANK
art. no.: 620007
o equivalente



Caratteristiche tecniche

Tipo Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Conexión hexagonal SW22 x 108 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 240 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Prodotto 620007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620007 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625007 HE TE 25 SW22 VH AC STBLANK

GTIN (EAN) 4013364027091, Codice doganale (EU): 82079099, Peso lordo: 1.03 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Conexión: hexagonal SW22 x 108 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW22 VH AC STBLANK
art. no.: 625007
o equivalente



Caratteristiche tecniche

Tipo Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Conexión hexagonal SW22 x 108 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 240 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Prodotto 625007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625007 è stato aggiunto al carrello.

Apri Web-Shop

Versión marca Atlas Copco SW 25

2 Prodotti

Art. 620008 HE TE 20 SW25 VH AC STBLANK

GTIN (EAN) 4013364066151, Codice doganale (EU): 82079099, Peso lordo: 1.44 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: TEX 15 PE, 19 PE, 23 PE
Conexión: hexagonal SW25 x 108 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW25 VH AC STBLANK
art. no.: 620008
o equivalente



Caratteristiche tecniche

Tipo TEX 15 PE, 19 PE, 23 PE
Conexión hexagonal SW25 x 108 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 240 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Prodotto 620008 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620008 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625008 HE TE 25 SW25 VH AC STBLANK

GTIN (EAN) 4013364066144, Codice doganale (EU): 82079099, Peso lordo: 1.41 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: TEX 15 PE, 19 PE, 23 PE
Conexión: hexagonal SW25 x 108 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW25 VH AC STBLANK
art. no.: 625008
o equivalente



Caratteristiche tecniche

Tipo TEX 15 PE, 19 PE, 23 PE
Conexión hexagonal SW25 x 108 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 240 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Prodotto 625008 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625008 è stato aggiunto al carrello.

Apri Web-Shop

Versión marca Atlas Copco SW 28

2 Prodotti

Art. 620019 HE TE 20 SW28 VH AC STBLANK

GTIN (EAN) 4013364027008, Codice doganale (EU): 82079099, Peso lordo: 1.98 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Conexión: hexagonal SW28 x 160 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW28 VH AC STBLANK
art. no.: 620019
o equivalente



Caratteristiche tecniche

Tipo TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Conexión hexagonal SW28 x 160 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 350 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Prodotto 620019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620019 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625019 HE TE 25 SW28 VH AC STBLANK

GTIN (EAN) 4013364027015, Codice doganale (EU): 82079099, Peso lordo: 2.08 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Conexión: hexagonal SW28 x 160 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW28 VH AC STBLANK
art. no.: 625019
o equivalente



Caratteristiche tecniche

Tipo TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Conexión hexagonal SW28 x 160 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 350 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Prodotto 625019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625019 è stato aggiunto al carrello.

Apri Web-Shop

Versión marca Atlas Copco SW 32

2 Prodotti

Art. 620010 HE TE 20 SW32 VH AC STBLANK

GTIN (EAN) 4013364244764, Codice doganale (EU): 82079099, Peso lordo: 2.31 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: TT, PRO, MK1
Conexión: hexagonal SW32 x 160 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW32 VH AC STBLANK
art. no.: 620010
o equivalente



Caratteristiche tecniche

Tipo TT, PRO, MK1
Conexión hexagonal SW32 x 160 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 350 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Prodotto 620010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625010 HE TE 25 SW32 VH AC STBLANK

GTIN (EAN) 4013364157613, Codice doganale (EU): 82079099, Peso lordo: 2.25 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: TT, PRO, MK1
Conexión: hexagonal SW32 x 160 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW32 VH AC STBLANK
art. no.: 625010
o equivalente



Caratteristiche tecniche

Tipo TT, PRO, MK1
Conexión hexagonal SW32 x 160 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 350 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z, AZ

Prodotto 625010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625010 è stato aggiunto al carrello.

Apri Web-Shop

Versión marca Bosch / Hilti / Milwaukee

2 Prodotti

Art. 620029 HE TE 20 SW28 VH BO STBLANK

GTIN (EAN) 4013364066113, Codice doganale (EU): 82079099, Peso lordo: 1.43 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: GSH 27 / TE 3000 AVR (hasta el modelo de 2021) / K 2628 H
Conexión: hexagonal SW28 (1 1/8'')
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW28 VH BO STBLANK
art. no.: 620029
o equivalente



Caratteristiche tecniche

Tipo GSH 27 / TE 3000 AVR (hasta el modelo de 2021) / K 2628 H
Conexión hexagonal SW28 (1 1/8'')
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 250 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Prodotto 620029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620029 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625029 HE TE 25 SW28 VH BO STBLANK

GTIN (EAN) 4013364066120, Codice doganale (EU): 82079099, Peso lordo: 1.41 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: GSH 27 / TE 3000 AVR (hasta el modelo de 2021) / K 2628 H
Conexión: hexagonal SW28 (1 1/8'')
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW28 VH BO STBLANK
art. no.: 625029
o equivalente



Caratteristiche tecniche

Tipo GSH 27 / TE 3000 AVR (hasta el modelo de 2021) / K 2628 H
Conexión hexagonal SW28 (1 1/8'')
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 250 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Prodotto 625029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625029 è stato aggiunto al carrello.

Apri Web-Shop

Versión marca Hilti TE-S

2 Prodotti

Art. 620031 HE TE 20 TES VH HI STBLANK

GTIN (EAN) 4013364244849, Codice doganale (EU): 82079099, Peso lordo: 1.13 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: martillo neumático de vibración con conexión TE-S
Conexión: hexagonal SW22
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 TES VH HI STBLANK
art. no.: 620031
o equivalente



Caratteristiche tecniche

Tipo martillo neumático de vibración con conexión TE-S
Conexión hexagonal SW22
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 280 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Prodotto 620031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620031 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625031 HE TE 25 TES VH HI STBLANK

GTIN (EAN) 4013364244856, Codice doganale (EU): 82079099, Peso lordo: 1.44 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: martillo neumático de vibración con conexión TE-S
Conexión: hexagonal SW22
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 TES VH HI STBLANK
art. no.: 625031
o equivalente



Caratteristiche tecniche

Tipo martillo neumático de vibración con conexión TE-S
Conexión hexagonal SW22
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 280 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Prodotto 625031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625031 è stato aggiunto al carrello.

Apri Web-Shop

Versión SDS-max

2 Prodotti

Art. 620030 HE TE 20 SDS MAX VH STBLANK

GTIN (EAN) 4013364244818, Codice doganale (EU): 82079099, Peso lordo: 800.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login

Tipo: martillo neumático de vibración con conexión SDS-max
Conexión: redonda Ø18 x 175 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SDS MAX VH STBLANK
art. no.: 620030
o equivalente



Caratteristiche tecniche

Tipo martillo neumático de vibración con conexión SDS-max
Conexión redonda Ø18 x 175 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 260 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ
Nota: Se recomienda utilizar un martillo con una fuerza de impacto de mín. 26 Joule. La profundidad de clavado depende de las características del suelo.

Prodotto 620030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620030 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625030 HE TE 25 SDS MAX VH STBLANK

GTIN (EAN) 4013364244825, Codice doganale (EU): 82079099, Peso lordo: 760.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni


Tipo: martillo neumático de vibración con SDS-max
Conexión: redonda Ø18 x 175 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SDS MAX VH STBLANK
art. no.: 625030
o equivalente



Caratteristiche tecniche

Tipo martillo neumático de vibración con SDS-max
Conexión redonda Ø18 x 175 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 260 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z
Nota: Se recomienda utilizar un martillo con una fuerza de impacto de mín. 26 Joule. La profundidad de clavado depende de las características del suelo.

Prodotto 625030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625030 è stato aggiunto al carrello.

Apri Web-Shop
back to top
