Art. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN (EAN) 4013364026582, Codice doganale (EU): 85359000, Peso lordo: 375.20 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete Rd/pletina: 7-10 / -40 mm
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 20 7.10 FL40 STTZN
art. no.: 620015
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd/pletina	7-10 / -40 mm
Versión para toma de tierra de profundidad	Ø20 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	21,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 620015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620017 AS S TE 20 7.10 FL40 CU

GTIN (EAN) 4013364026612, Codice doganale (EU): 85359000, Peso lordo: 425.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Cu
Margen de apriete Rd/pletina: 7-10 / -40 mm
Margen de apriete (flexible/cable): 35-120 mm2
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 20 7.10 FL40 CU
art. no.: 620017
o equivalente

Certificati

Caratteristiche tecniche

Material	Cu
Margen de apriete Rd/pletina	7-10 / -40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Versión para toma de tierra de profundidad	Ø20 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Margen de apriete Rd/pletina	7-10 / -40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Versión para toma de tierra de profundidad	Ø20 mm
Tornillo	e M10 x 35 mm
Material del tornillo/de la tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 620017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620017 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620915 AS S TE 20 7.10 FL40 V4A

GTIN (EAN) 4013364026629, Codice doganale (EU): 85359000, Peso lordo: 303.00 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX (V4A)
Margen de apriete Rd/pletina: 7-10 / -40 mm
Margen de apriete (flexible/cable): 35-120 mm2
Versión para toma de tierra de profundidad: Ø20 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 20 7.10 FL40 V4A
art. no.: 620915
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX (V4A)
Margen de apriete Rd/pletina	7-10 / -40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Versión para toma de tierra de profundidad	Ø20 mm
Material número	1.4571 / 1.4404 / 1.4401
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	INOX (V4A)
Margen de apriete Rd/pletina	7-10 / -40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Versión para toma de tierra de profundidad	Ø20 mm
Tornillo	e M10 x 35 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 620915 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620915 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN (EAN) 4013364026599, Codice doganale (EU): 85359000, Peso lordo: 388.00 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete Rd/pletina: 7-10 / -40 mm
Versión para toma de tierra de profundidad: Ø25 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 25 7.10 FL40 STTZN
art. no.: 625015
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd/pletina	7-10 / -40 mm
Versión para toma de tierra de profundidad	Ø25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	18 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 625015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 649015 AS S TE 25 7.10 FL40 V4A

GTIN (EAN) 4013364119376, Codice doganale (EU): 85359000, Peso lordo: 305.00 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: INOX (V4A)
Margen de apriete Rd/pletina: 7-10 / -40 mm
Margen de apriete (flexible/cable): 35-120 mm2
Versión para toma de tierra de profundidad: Ø25 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 25 7.10 FL40 V4A
art. no.: 649015
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX (V4A)
Margen de apriete Rd/pletina	7-10 / -40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Versión para toma de tierra de profundidad	Ø25 mm
Material número	1.4571 / 1.4404 / 1.4401
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	INOX (V4A)
Margen de apriete Rd/pletina	7-10 / -40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Versión para toma de tierra de profundidad	Ø25 mm
Tornillo	e M10 x 35 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 649015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 649015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN (EAN) 4013364106864, Codice doganale (EU): 85359000, Peso lordo: 395.20 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete Rd/pletina: 7-10 / -40 mm
Versión para toma de tierra de profundidad: Ø27 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS S RE 27 7.10 FL40 STTZN
art. no.: 640015
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd/pletina	7-10 / -40 mm
Versión para toma de tierra de profundidad	Ø27 mm
Norma	EN 62561-1

Prodotto 640015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 640015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620011 AS TE 20 KSV 7.10 STTZN

GTIN (EAN) 4013364026636, Codice doganale (EU): 85359000, Peso lordo: 320.00 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete Rd: 7-10 mm
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 20 KSV 7.10 STTZN
art. no.: 620011
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd	7-10 mm
Versión para toma de tierra de profundidad	Ø20 mm
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 620011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625011 AS TE 25 KSV 7.10 STTZN

GTIN (EAN) 4013364026643, Codice doganale (EU): 85359000, Peso lordo: 345.00 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete Rd: 7-10 mm
Versión para toma de tierra de profundidad: Ø25 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 25 KSV 7.10 STTZN
art. no.: 625011
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd	7-10 mm
Versión para toma de tierra de profundidad	Ø25 mm
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 625011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026698, Codice doganale (EU): 85359000, Peso lordo: 428.00 g, UM: 10.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete Rd: 7-10 mm
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 20 2XKSV 7.10 STTZN
art. no.: 620012
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd	7-10 mm
Versión para toma de tierra de profundidad	Ø20 mm
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 620012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026704, Codice doganale (EU): 85359000, Peso lordo: 434.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete Rd: 7-10 mm
Versión para toma de tierra de profundidad: Ø25 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 25 2XKSV 7.10 STTZN
art. no.: 625012
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete Rd	7-10 mm
Versión para toma de tierra de profundidad	Ø25 mm
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 625012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620021 AS TE 20 ASSM10 STTZN

GTIN (EAN) 4013364026667, Codice doganale (EU): 85359000, Peso lordo: 294.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete pletina : -40 mm
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 20 ASSM10 STTZN
art. no.: 620021
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete pletina	-40 mm
Versión para toma de tierra de profundidad	Ø20 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete pletina	-40 mm
Versión para toma de tierra de profundidad	Ø20 mm
Tornillo	di M10 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 620021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620021 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625021 AS TE 25 ASSM10 STTZN

GTIN (EAN) 4013364026674, Codice doganale (EU): 85359000, Peso lordo: 315.00 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: St/tZn
Margen de apriete pletina : -40 mm
Versión para toma de tierra de profundidad: Ø25 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 25 ASSM10 STTZN
art. no.: 625021
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Margen de apriete pletina	-40 mm
Versión para toma de tierra de profundidad	Ø25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete pletina	-40 mm
Versión para toma de tierra de profundidad	Ø25 mm
Tornillo	di M10 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 625021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625021 è stato aggiunto al carrello.

Apri Web-Shop

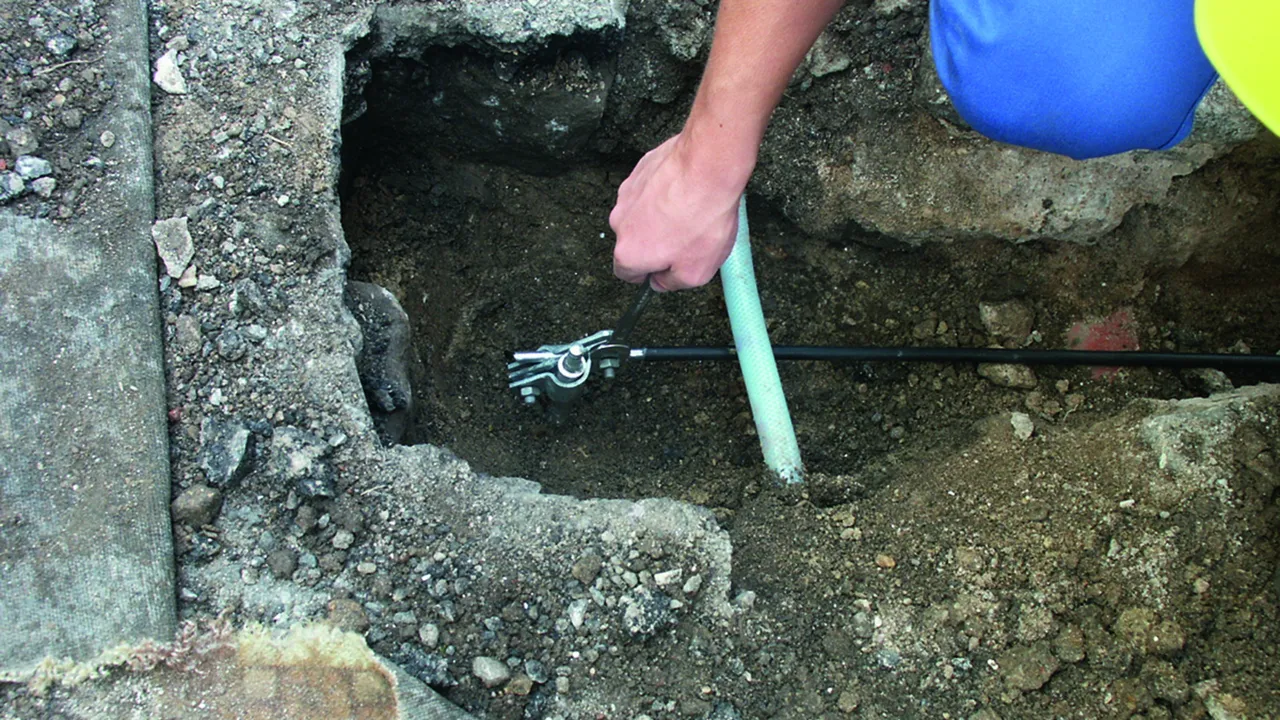

Abrazaderas de conexión

Versión oblicua

Art. 620015 AS S TE 20 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620015 è stato aggiunto al blocco note.

Prodotto 620015 è stato aggiunto al carrello.

Art. 620017 AS S TE 20 7.10 FL40 CU

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620017 è stato aggiunto al blocco note.

Prodotto 620017 è stato aggiunto al carrello.

Art. 620915 AS S TE 20 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620915 è stato aggiunto al blocco note.

Prodotto 620915 è stato aggiunto al carrello.

Art. 625015 AS S TE 25 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 625015 è stato aggiunto al blocco note.

Prodotto 625015 è stato aggiunto al carrello.

Art. 649015 AS S TE 25 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 649015 è stato aggiunto al blocco note.

Prodotto 649015 è stato aggiunto al carrello.

Versión oblicua - especial para puesta a tierra de tuberías St/tZn

Art. 640015 AS S RE 27 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 640015.stp

Non siete autorizzati per eseguire un download 640015.igs

Non siete autorizzati per eseguire un download 640015.jt

Non siete autorizzati per eseguire un download 640015.dwg

Non siete autorizzati per eseguire un download 640015m_D.dxf

Prodotto 640015 è stato aggiunto al blocco note.

Prodotto 640015 è stato aggiunto al carrello.

Conexión por un lado con conector KS borna-tornillo

Art. 620011 AS TE 20 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620011.stp

Non siete autorizzati per eseguire un download 620011.igs

Non siete autorizzati per eseguire un download 620011.jt

Non siete autorizzati per eseguire un download 620011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 620011 è stato aggiunto al blocco note.

Prodotto 620011 è stato aggiunto al carrello.

Art. 625011 AS TE 25 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625011.stp

Non siete autorizzati per eseguire un download 625011.igs

Non siete autorizzati per eseguire un download 625011.jt

Non siete autorizzati per eseguire un download 625011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 625011 è stato aggiunto al blocco note.

Prodotto 625011 è stato aggiunto al carrello.

Conexión por dos lados con conector KS borna-tornillo

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620012.stp

Non siete autorizzati per eseguire un download 620012.igs

Non siete autorizzati per eseguire un download 620012.jt

Non siete autorizzati per eseguire un download 620012.dwg

Non siete autorizzati per eseguire un download 620012m_D.dxf

Prodotto 620012 è stato aggiunto al blocco note.

Prodotto 620012 è stato aggiunto al carrello.

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625012.stp

Non siete autorizzati per eseguire un download 625012.igs
