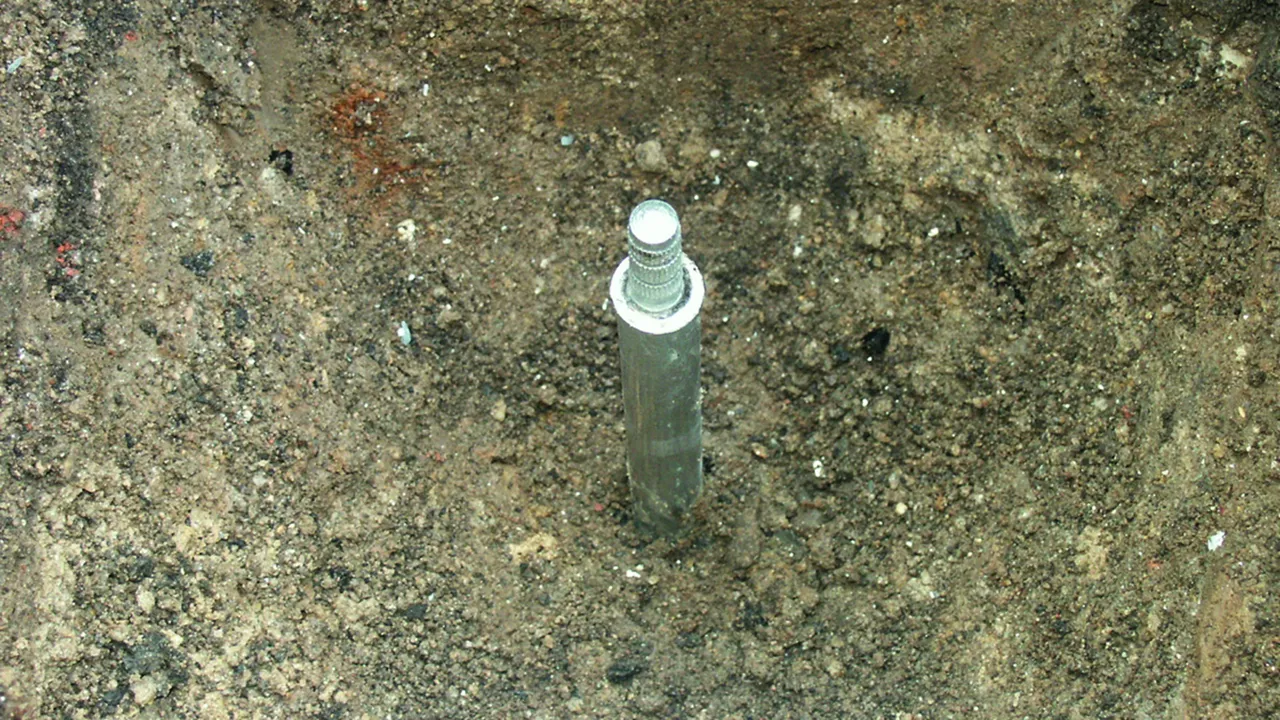

Tomas de tierra de profundidad

Para instalaciones de tierra para dispersión o transformadores.Características:

Sin espesamiento de la sección en el acoplamiento
Acoplamiento que se cierra automáticamente
Resistencia a la corrosión
Facilidad de almacenaje y transporte
Utilizable universalmente en función de las condiciones del suelo
Valores de resistencia constantes
Instalación sencilla mediante martillo neumático de vibración

Dettagli

Martillos neumáticos para picas de tierra y tomas de tierra de tuberías

lorem ipsum — Martillos neumáticos para picas de tierra y tomas de tierra de tuberías

Tipo Z

Con perno triple en el borde.

4 Prodotti

Art. 620101 TE 20 1000 Z STTZN

GTIN (EAN) 4013364021860, Codice doganale (EU): 85389099, Peso lordo: 2.50 kg, UM: 6.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Longitud de la varilla: 1000 mm
Diámetro Ø: 20 mm
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 20 1000 Z STTZN
art. no.: 620101
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Longitud de la varilla (l1)	1000 mm
Diámetro Ø (d1)	20 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Norma	EN 62561-2

Material	St/tZn
Longitud de la varilla (l1)	1000 mm
Diámetro Ø (d1)	20 mm
Diámetro del perno	12 mm
Cincado al fuego - Valor individual:	~70 µm
Cincado al fuego - Valor medio:	≥ 55 µm
Resistencia a la tracción	410 N/mm²
Resistencia a la traccción estática (tracción vertical)	aprox. 22000 N
Conductividad específica	≥ 6,66 m / Ohm mm²
Resistencia específica	≤ 0,15 Ohm mm²/ m
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Norma	EN 62561-2

Prodotto 620101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620101 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620151 TE 20 1500 Z STTZN

GTIN (EAN) 4013364021846, Codice doganale (EU): 85389099, Peso lordo: 3.70 kg, UM: 6.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Longitud de la varilla: 1500 mm
Diámetro Ø: 20 mm
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 20 1500 Z STTZN
art. no.: 620151
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Longitud de la varilla (l1)	1500 mm
Diámetro Ø (d1)	20 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Norma	EN 62561-2

Material	St/tZn
Longitud de la varilla (l1)	1500 mm
Diámetro Ø (d1)	20 mm
Diámetro del perno	12 mm
Cincado al fuego - Valor individual:	~70 µm
Cincado al fuego - Valor medio:	≥ 55 µm
Resistencia a la tracción	410 N/mm²
Resistencia a la traccción estática (tracción vertical)	aprox. 22000 N
Conductividad específica	≥ 6,66 m / Ohm mm²
Resistencia específica	≤ 0,15 Ohm mm²/ m
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Norma	EN 62561-2

Prodotto 620151 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620151 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625101 TE 25 1000 Z STTZN

GTIN (EAN) 4013364021877, Codice doganale (EU): 85389099, Peso lordo: 3.72 kg, UM: 6.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Longitud de la varilla: 1000 mm
Diámetro Ø: 25 mm
Corriente de cortocircuito (CA 50 Hz / CC): 12,3 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 25 1000 Z STTZN
art. no.: 625101
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Longitud de la varilla (l1)	1000 mm
Diámetro Ø (d1)	25 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,3 kA
Norma	EN 62561-2

Material	St/tZn
Longitud de la varilla (l1)	1000 mm
Diámetro Ø (d1)	25 mm
Diámetro del perno	15 mm
Cincado al fuego - Valor individual:	~70 µm
Cincado al fuego - Valor medio:	≥ 55 µm
Resistencia a la tracción	410 N/mm²
Resistencia a la traccción estática (tracción vertical)	aprox. 32000 N
Conductividad específica	≥ 6,66 m / Ohm mm²
Resistencia específica	≤ 0,15 Ohm mm²/ m
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,3 kA
Norma	EN 62561-2

Prodotto 625101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625101 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625151 TE 25 1500 Z STTZN

GTIN (EAN) 4013364021853, Codice doganale (EU): 85389099, Peso lordo: 5.72 kg, UM: 6.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Material : St/tZn
Longitud de la varilla: 1500 mm
Diámetro Ø: 25 mm
Corriente de cortocircuito (CA 50 Hz / CC): 12,3 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 25 1500 Z STTZN
art. no.: 625151
o equivalente

Certificati

Caratteristiche tecniche

Material	St/tZn
Longitud de la varilla (l1)	1500 mm
Diámetro Ø (d1)	25 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,3 kA
Norma	EN 62561-2

Material	St/tZn
Longitud de la varilla (l1)	1500 mm
Diámetro Ø (d1)	25 mm
Diámetro del perno	15 mm
Cincado al fuego - Valor individual:	~70 µm
Cincado al fuego - Valor medio:	≥ 55 µm
Resistencia a la tracción	410 N/mm²
Resistencia a la traccción estática (tracción vertical)	aprox. 32000 N
Conductividad específica	≥ 6,66 m / Ohm mm²
Resistencia específica	≤ 0,15 Ohm mm²/ m
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,3 kA
Norma	EN 62561-2

Prodotto 625151 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625151 è stato aggiunto al carrello.

Apri Web-Shop

Tipo AZ

Con perno en el borde desplazado.

2 Prodotti

Art. 620903 TE 20 1000 AZ V4A

GTIN (EAN) 4013364342859, Codice doganale (EU): 85389099, Peso lordo: 2.43 kg, UM: 6.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Longitud de la varilla: 1000 mm
Diámetro Ø: 20 mm
Corriente de cortocircuito (CA 50 Hz / CC): 4,2 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 20 1000 AZ V4A
art. no.: 620903
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Longitud de la varilla (l1)	1000 mm
Diámetro Ø (d1)	20 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	4,2 kA
Norma	EN 62561-2

Protección de componentes	patente alemán P 32 22 201.7
Material	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Longitud de la varilla (l1)	1000 mm
Diámetro Ø (d1)	20 mm
Diámetro del perno	10 / 13 mm
Resistencia a la tracción	500-730 N/mm²
Conductividad específica	≥ 1,25 m / Ohm mm²
Resistencia específica	≤ 0,8 Ohm mm²/ m
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	4,2 kA
Norma	EN 62561-2

Prodotto 620903 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620903 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620902 TE 20 1500 AZ V4A

GTIN (EAN) 4013364021914, Codice doganale (EU): 85389099, Peso lordo: 3.67 kg, UM: 6.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material : INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Longitud de la varilla: 1500 mm
Diámetro Ø: 20 mm
Corriente de cortocircuito (CA 50 Hz / CC): 4,2 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 20 1500 AZ V4A
art. no.: 620902
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Longitud de la varilla (l1)	1500 mm
Diámetro Ø (d1)	20 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	4,2 kA
Norma	EN 62561-2

Protección de componentes	patente alemán P 32 22 201.7
Material	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Longitud de la varilla (l1)	1500 mm
Diámetro Ø (d1)	20 mm
Diámetro del perno	10 / 13 mm
Resistencia a la tracción	500-730 N/mm²
Conductividad específica	≥ 1,25 m / Ohm mm²
Resistencia específica	≤ 0,8 Ohm mm²/ m
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	4,2 kA
Norma	EN 62561-2

Prodotto 620902 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620902 è stato aggiunto al carrello.

Apri Web-Shop
