Terminales

Para atornillar en puntos fijos de toma de tierra, para la conexión por ej. de una barra de compensación de potencial o para conexión de piezas de construcción (por ej. soporte de acero o similares) mediante sujeción con tornillos.

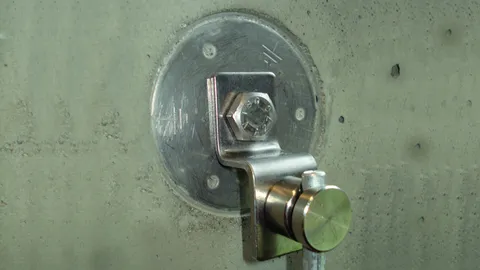

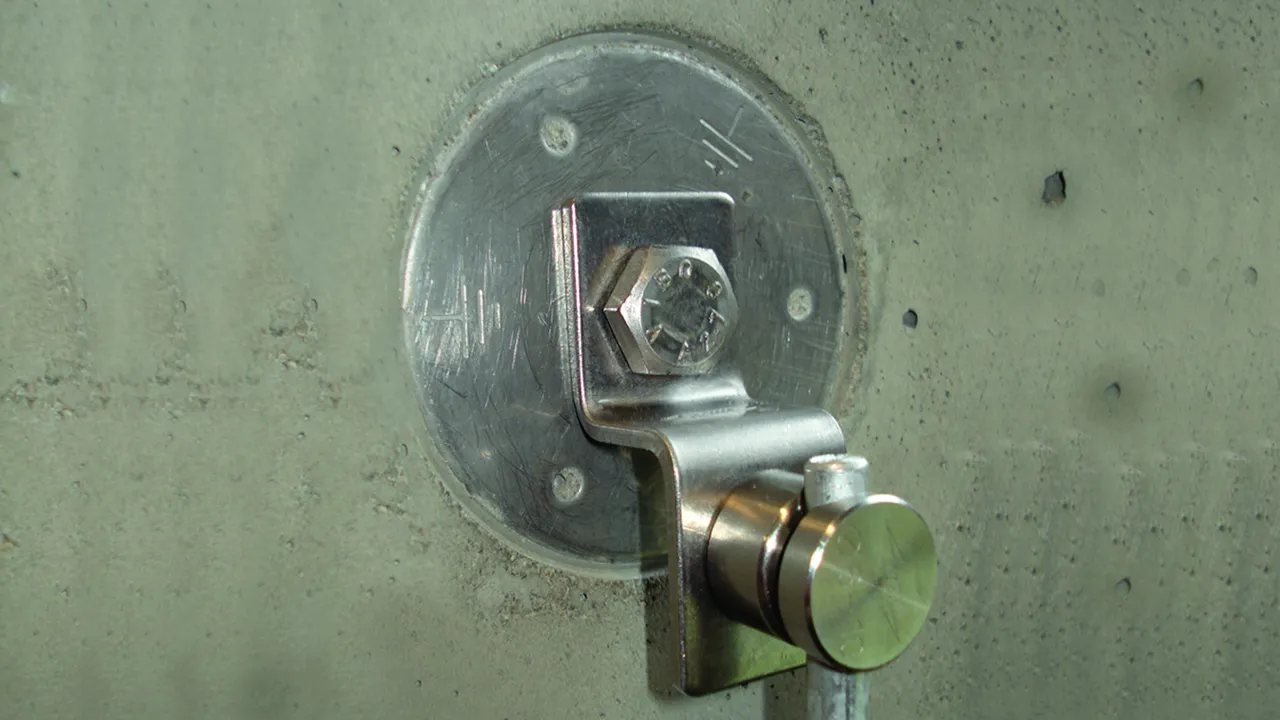

Versión simple

Para utilización universal en conexiones M10 y M12 al punto fijo de toma de tierra.
Para conexión Rd por ej. con conector KS borna-tornillo (Art Nº 301 019) o para conexión de pletina con tornillos y tuercas M10 o M12.

1 Prodotto

Art. 390499 ES ZF 2XB18 V2A

GTIN (EAN) 4013364127517, Codice doganale (EU): 85359000, Peso lordo: 58.20 g, UM: 50.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 390499.stp

      Non siete autorizzati per eseguire un download 390499.stp

      Login
    • 390499.igs

      Non siete autorizzati per eseguire un download 390499.igs

      Login
    • 390499.jt

      Non siete autorizzati per eseguire un download 390499.jt

      Login
    • 390499.dwg

      Non siete autorizzati per eseguire un download 390499.dwg

      Login
    • 390499m_D.dxf

      Non siete autorizzati per eseguire un download 390499m_D.dxf

      Login
Diseño de elemento terminal sencillo en INOX
Elementos terminales
Para atornillar al punto fijo de toma de tierra
Para la conexión de, por ejemplo, una barra de compensación de potencial
Para utilización universal en conexiones M10 y M12
Para conexión en redondo, por ejemplo, con conector KS (ref. 301 019)
O para conexión a pletina con tornillos y tuercas M10
Material : INOX
Taladro Ø: 10,5 / 12,5 mm

Producto DEHN
Tipo: ES ZF 2XB18 V2A
art. no.: 390499
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Taladro Ø 10,5 / 12,5 mm

Prodotto 390499 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390499 è stato aggiunto al carrello.

Apri Web-Shop

Versión con orificios cuadrados

Dimensión 11 x 11, para conexión Rd por ej. con conector KS borna-tornillo (Art Nº 301 019) o para conexión de pletina con tornillos y tuercas M10.

1 Prodotto

Art. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN (EAN) 4013364035324, Codice doganale (EU): 85359000, Peso lordo: 75.90 g, UM: 50.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 390479.stp

      Non siete autorizzati per eseguire un download 390479.stp

      Login
    • 390479.igs

      Non siete autorizzati per eseguire un download 390479.igs

      Login
    • 390479.jt

      Non siete autorizzati per eseguire un download 390479.jt

      Login
    • 390479.dwg

      Non siete autorizzati per eseguire un download 390479.dwg

      Login
    • 390479m_D.dxf

      Non siete autorizzati per eseguire un download 390479m_D.dxf

      Login

Material : INOX
Taladro Ø: 13 mm

Producto DEHN
Tipo: ES ZF 2X11.11 1XB13 V2A
art. no.: 390479
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Distancia de orificios 30 mm
Taladro Ø 13 mm

Prodotto 390479 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390479 è stato aggiunto al carrello.

Apri Web-Shop

Versión con taladros y conectores KS borna-tornillo

Con orificios de conexión Ø11 mm.

1 Prodotto

Art. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN (EAN) 4013364045743, Codice doganale (EU): 85359000, Peso lordo: 126.40 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 363010.stp

      Non siete autorizzati per eseguire un download 363010.stp

      Login
    • 363010.igs

      Non siete autorizzati per eseguire un download 363010.igs

      Login
    • 363010.jt

      Non siete autorizzati per eseguire un download 363010.jt

      Login
    • 363010.dwg

      Non siete autorizzati per eseguire un download 363010.dwg

      Login
    • 363010m_D.dxf

      Non siete autorizzati per eseguire un download 363010m_D.dxf

      Login

Material : St/tZn
Taladro Ø: 11 mm
Margen de apriete Rd: 7-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ES ZF 2XB11 KSV 7.10 STTZN
art. no.: 363010
o equivalente

Certificati



Caratteristiche tecniche

Material St/tZn
Distancia de orificios 22 mm
Taladro Ø 11 mm
Margen de apriete Rd 7-10 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 363010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 363010 è stato aggiunto al carrello.

Apri Web-Shop

Versión con taladros

Con orificios de conexión Ø11 mm.

1 Prodotto

Art. 363000 ES ZF 3XB11 STTZN

GTIN (EAN) 4013364045750, Codice doganale (EU): 85359000, Peso lordo: 68.00 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 363000.stp

      Non siete autorizzati per eseguire un download 363000.stp

      Login
    • 363000.igs

      Non siete autorizzati per eseguire un download 363000.igs

      Login
    • 363000.jt

      Non siete autorizzati per eseguire un download 363000.jt

      Login
    • 363000.dwg

      Non siete autorizzati per eseguire un download 363000.dwg

      Login
    • 363000m_D.dxf

      Non siete autorizzati per eseguire un download 363000m_D.dxf

      Login

Material : St/tZn
Taladro Ø: 11 mm

Producto DEHN
Tipo: ES ZF 3XB11 STTZN
art. no.: 363000
o equivalente

Certificati



Caratteristiche tecniche

Material St/tZn
Distancia de orificios 22 mm
Taladro Ø 11 mm

Prodotto 363000 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 363000 è stato aggiunto al carrello.

Apri Web-Shop
