Bornas de conexión con perno roscado

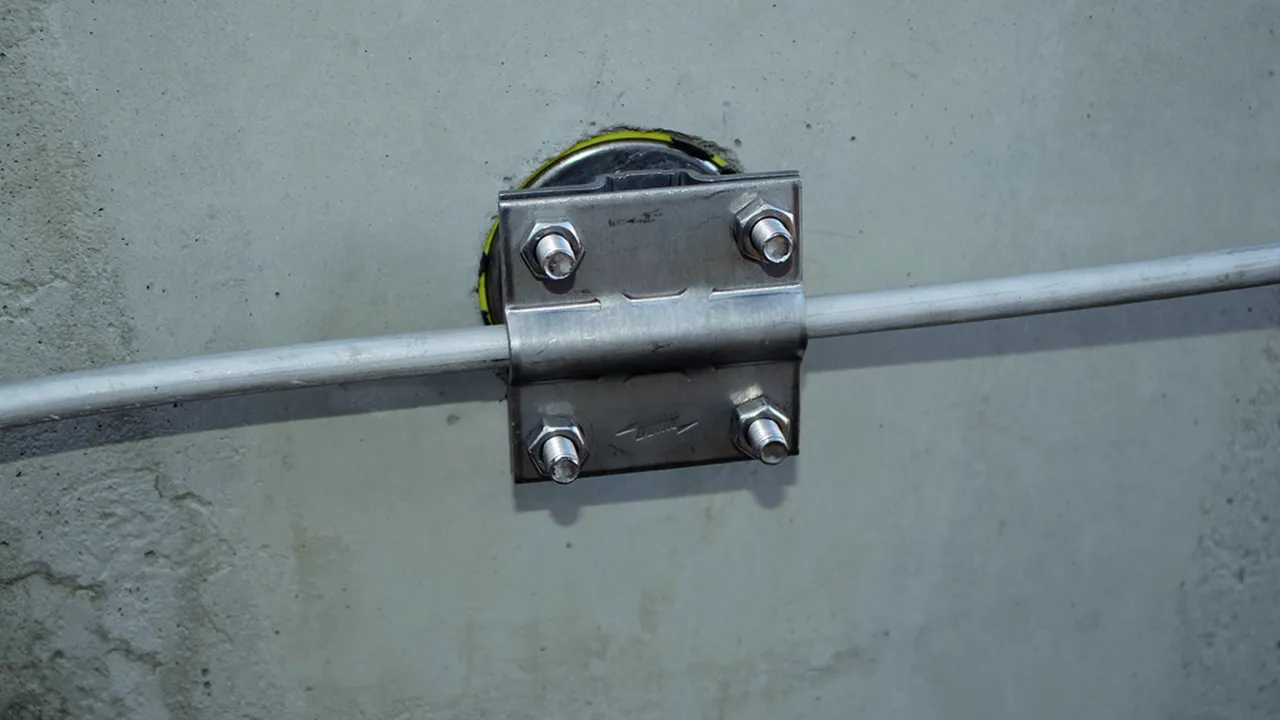

Para conexión de conductores redondos y pletinas a puntos fijos de toma de tierra con rosca M10 / 12 (por ej. Art Nº 478 011, 478 200) y rosca M16 (Art Nº 478 027).
Versiones con borna de conexión M10 también para el montaje en la parte posterior de los puntos fijos de toma de tierra (sin eje de conexión), apropiado por ej. para pletina.

Versión pesada M10

1 Prodotto

Art. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN (EAN) 4013364101425, Codice doganale (EU): 85359000, Peso lordo: 348.00 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 478141.stp

      Non siete autorizzati per eseguire un download 478141.stp

      Login
    • 478141.igs

      Non siete autorizzati per eseguire un download 478141.igs

      Login
    • 478141.jt

      Non siete autorizzati per eseguire un download 478141.jt

      Login
    • 478141.dwg

      Non siete autorizzati per eseguire un download 478141.dwg

      Login
    • 478141m_D.dxf

      Non siete autorizzati per eseguire un download 478141m_D.dxf

      Login
Borna de conexión con perno roscado, versión pesada M10 en St/tZn
Bornas de conexión, con perno roscado
Para conectar conductores redondos y de pletina
a puntos fijos de toma de tierra con rosca M10/12
También adecuada para el montaje en la parte posterior del
punto fijo de toma de tierra
Material de la borna: St/tZn
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Margen de apriete (flexible/cable): 35-95 mm2
Material del perno: INOX
Tornillo: M10 x 45 / M8 x 25 mm
Material del tornillo / de la tuerca: INOX
Norma: EN 62561-1

Producto DEHN
Tipo: AK 7.10 FL40 GBM10X45 STTZN
art. no.: 478141
o equivalente

Certificati



Caratteristiche tecniche

Material de la borna St/tZn
Margen de apriete Rd / pletina 7-10 / 30-40 mm
Margen de apriete (flexible/cable) 35-95 mm2
Dimensiones 70 x 70 x 3 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 478141 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478141 è stato aggiunto al carrello.

Apri Web-Shop

Versión pesada M12

1 Prodotto

Art. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN (EAN) 4013364154964, Codice doganale (EU): 85359000, Peso lordo: 400.50 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 478149.stp

      Non siete autorizzati per eseguire un download 478149.stp

      Login
    • 478149.igs

      Non siete autorizzati per eseguire un download 478149.igs

      Login
    • 478149.jt

      Non siete autorizzati per eseguire un download 478149.jt

      Login
    • 478149.dwg

      Non siete autorizzati per eseguire un download 478149.dwg

      Login
    • 478149m_D.dxf

      Non siete autorizzati per eseguire un download 478149m_D.dxf

      Login
Borna de conexión con perno roscado, versión pesada M12 en INOX (V4A)
Bornas de conexión, con perno roscado
Para conectar conductores redondos y de pletina a
puntos fijos de toma de tierra con rosca M10/12
También adecuada para el montaje en la parte posterior del
punto fijo de toma de tierra
Material de la borna: INOX (V4A)
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Material del perno: INOX (V4A)
Tornillo: M12 x 55 / M8 x 25 mm
Material del tornillo / de la tuerca: INOX (V4A)
Norma: EN 62561-1

Producto DEHN
Tipo: AK 7.10 FL40 GBM12X55 V4A
art. no.: 478149
o equivalente

Certificati



Caratteristiche tecniche

Material de la borna INOX (V4A)
Margen de apriete Rd / pletina 7-10 / 30-40 mm
Dimensiones 70 x 70 x 3 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 478149 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478149 è stato aggiunto al carrello.

Apri Web-Shop

Versión pesada M16

1 Prodotto

Art. 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN (EAN) 4013364359512, Codice doganale (EU): 85359000, Peso lordo: 472.60 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 478150.stp

      Non siete autorizzati per eseguire un download 478150.stp

      Login
    • 478150.igs

      Non siete autorizzati per eseguire un download 478150.igs

      Login
    • 478150.jt

      Non siete autorizzati per eseguire un download 478150.jt

      Login
    • 478150.dwg

      Non siete autorizzati per eseguire un download 478150.dwg

      Login
    • 478150m_D.dxf

      Non siete autorizzati per eseguire un download 478150m_D.dxf

      Login
Borna de conexión con perno roscado, versión pesada M16 en INOX (V4A)
Borna de conexión, con perno roscado
Para conectar conductores redondos y de pletina a
puntos fijos de toma de tierra con rosca M16
Material de la borna: INOX (V4A)
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Margen de apriete (flexible/cable): 35-95 mm2
Material del perno: INOX (V4A)
Tornillo: M16 x 65 / M8 x 25 mm
Material del tornillo / de la tuerca: INOX (V4A)
Norma: EN 62561-1

Producto DEHN
Tipo: AK 7.10 FL40 GBM16X65 V4A
art. no.: 478150
o equivalente

Certificati



Caratteristiche tecniche

Material de la borna INOX (V4A)
Margen de apriete Rd / pletina 7-10 / 30-40 mm
Margen de apriete (flexible/cable) 35-95 mm2
Dimensiones 70 x 70 x 3 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,9 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 478150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478150 è stato aggiunto al carrello.

Apri Web-Shop

Versión ligera M10

1 Prodotto

Art. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN (EAN) 4013364118508, Codice doganale (EU): 85359000, Peso lordo: 148.00 g, UM: 10.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 478129.stp

      Non siete autorizzati per eseguire un download 478129.stp

      Login
    • 478129.igs

      Non siete autorizzati per eseguire un download 478129.igs

      Login
    • 478129.jt

      Non siete autorizzati per eseguire un download 478129.jt

      Login
    • 478129.dwg

      Non siete autorizzati per eseguire un download 478129.dwg

      Login
    • 478129m_D.dxf

      Non siete autorizzati per eseguire un download 478129m_D.dxf

      Login
Borna de conexión con perno roscado, versión ligera M10 en INOX (V4A)
Bornas de conexión, con perno roscado
Para conectar conductores redondos y de pletina a
puntos fijos de toma de tierra con rosca M10/12
También adecuada para el montaje en la parte posterior del
punto fijo de toma de tierra
Material de la borna: INOX (V4A)
Margen de apriete Rd / pletina: 8-10 / 30 mm
Margen de apriete (flexible/cable): 35-95 mm2
Material del perno: INOX (V4A)
Tornillo: M10 x 60 / M8 x 16 mm
Material del tornillo / de la tuerca: INOX (V4A)
Norma: EN 62561-1

Producto DEHN
Tipo: AK ZS 8.10 FL30 GBM10X60 V4A
art. no.: 478129
o equivalente

Certificati



Caratteristiche tecniche

Material de la borna INOX (V4A)
Margen de apriete Rd / pletina 8-10 / 30 mm
Margen de apriete (flexible/cable) 35-95 mm2
Dimensiones 58 x 30 x 2,5 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 478129 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478129 è stato aggiunto al carrello.

Apri Web-Shop
