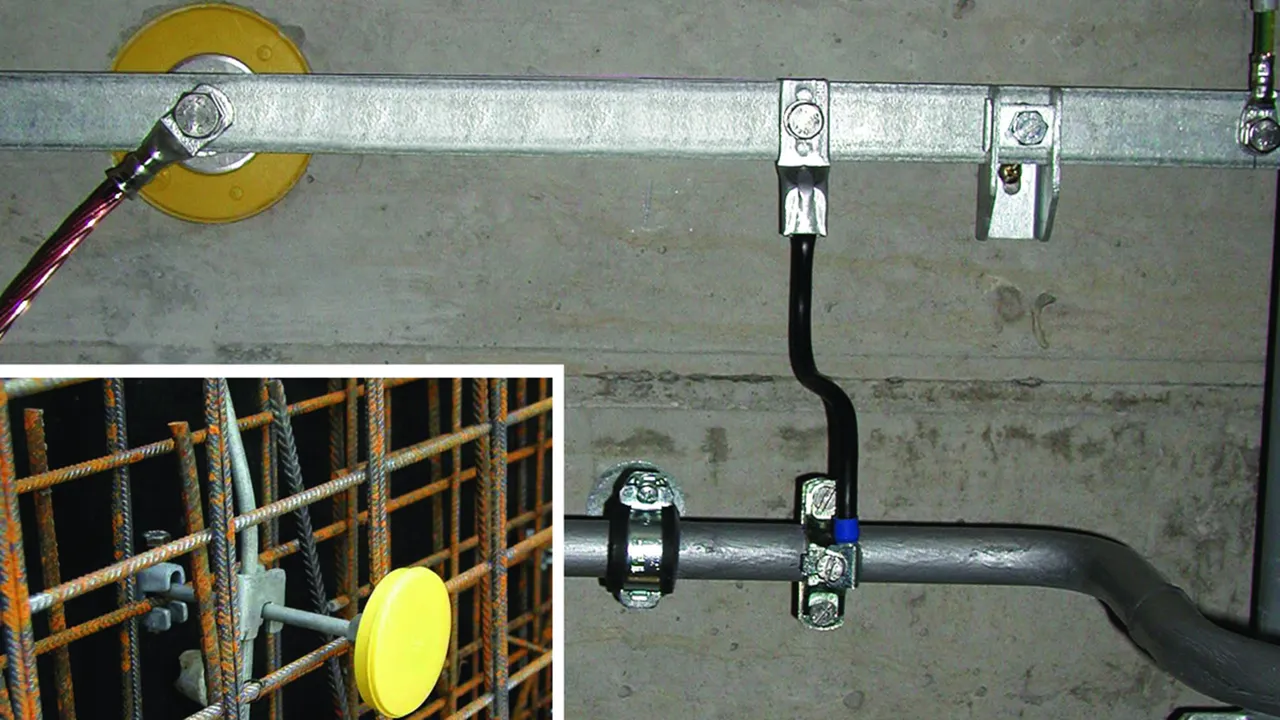

Puntos fijos de toma de tierra

Para montaje en hormigón como conexión anticorrosiva a la instalación de tierra, para la compensación de potencial de protección y / o de función del electrodo de dispersión, por ej. en la armadura de edificios.
Respetar las siguientes longitudes mínimas del los tornillos en la rosca doble M10 y M12:
35 mm en M10 (longitud de rosca 40 mm)
15 mm en M12 (longitud de rosca 20 mm)

– Posibilidades de conexión al eje de conexión con cruceta por ej. Art Nº 319 201 o borna de conexión por ej. Art Nº 308 025 para la armadura
– Posibilidades de conexión para barra de compensación de potencial por ej. terminales Art Nº 390 499
– Posibilidades de conexión para pletinas a la placa de conexión (en la parte delantera) o por ej. sin eje de conexión Art Nº 478 141 o 478 129
– Eje de conexión atornillado o prensado
– Cubierta en material plástico (amarillo) enchufable y aislada con anillo circular probado contra presión (presión de prueba 0,5 bar)

Tipo M

Con eje de conexión (l = 180 mm, Ø10 mm).

2 Prodotti

Art. 478011 EFPM M10 12 V4A L230 STTZN

GTIN (EAN) 4013364033054, Codice doganale (EU): 85359000, Peso lordo: 312.50 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 6,5 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L230 STTZN
art. no.: 478011
o equivalente

Certificati

Caratteristiche tecniche

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	St/tZn
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,5 kA
Norma	EN 62561-1

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	St/tZn
Placa de conexión Ø	80 mm
Dimensiones del eje de conexión (Ø / longitud)	10 / 180 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,5 kA
Longitud mínima de los tornillos M10	35 mm (longitud de rosca 40 mm)
Longitud mínima de los tornillos M12	15 mm (longitud de rosca 20 mm)
Norma	EN 62561-1

Prodotto 478011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 478019 EFPM M10 12 V4A L230 V2A

GTIN (EAN) 4013364072107, Codice doganale (EU): 85359000, Peso lordo: 310.10 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: INOX
Corriente de cortocircuito (AC 50 Hz / DC): 3,9 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L230 V2A
art. no.: 478019
o equivalente

Certificati

Caratteristiche tecniche

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	INOX
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Norma	EN 62561-1

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	INOX
Placa de conexión Ø	80 mm
Dimensiones del eje de conexión (Ø / longitud)	10 / 180 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
Longitud mínima de los tornillos M10	35 mm (longitud de rosca 40 mm)
Longitud mínima de los tornillos M12	15 mm (longitud de rosca 20 mm)
Norma	EN 62561-1

Prodotto 478019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478019 è stato aggiunto al carrello.

Apri Web-Shop

Tipo M sin eje de conexión

1 Prodotto

Art. 478012 EFPM M10 12 V4A

GTIN (EAN) 4013364069183, Codice doganale (EU): 85359000, Peso lordo: 192.00 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Corriente de cortocircuito (AC 50 Hz / DC): 9,3 kA (con terminal de cable en cobre)
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A
art. no.: 478012
o equivalente

Caratteristiche tecniche

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,3 kA (con terminal de cable en cobre)
Norma	EN 62561-1

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,3 kA (con terminal de cable en cobre)
Longitud mínima de los tornillos M10	35 mm (longitud de rosca 40 mm)
Longitud mínima de los tornillos M12	15 mm (longitud de rosca 20 mm)
Norma	EN 62561-1

Prodotto 478012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478012 è stato aggiunto al carrello.

Apri Web-Shop

Tipo M prensado

Con eje de conexión (l = 180 mm, Ø10 mm).

2 Prodotti

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN (EAN) 4013364105157, Codice doganale (EU): 85359000, Peso lordo: 318.90 g, UM: 25.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 3,7 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L245 VP STTZN
art. no.: 478041
o equivalente

Certificati

Caratteristiche tecniche

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	St/tZn
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,7 kA
Norma	EN 62561-1
Art Nº 478 049 con certificación UL.

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	St/tZn
Placa de conexión Ø	80 mm
Dimensiones del eje de conexión (Ø / longitud)	10 / 180 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,7 kA
Longitud mínima de los tornillos M10	35 mm (longitud de rosca 40 mm)
Longitud mínima de los tornillos M12	15 mm (longitud de rosca 20 mm)
Norma	EN 62561-1
Art Nº 478 049 con certificación UL.

Prodotto 478041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478041 è stato aggiunto al carrello.

Apri Web-Shop

Art. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN (EAN) 4013364105164, Codice doganale (EU): 85359000, Peso lordo: 318.10 g, UM: 25.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: INOX
Corriente de cortocircuito (AC 50 Hz / DC): 3,3 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A L245 VP V2A
art. no.: 478049
o equivalente

Certificati

Caratteristiche tecniche

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	INOX
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,3 kA
Norma	EN 62561-1
Art Nº 478 049 con certificación UL.

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	INOX
Placa de conexión Ø	80 mm
Dimensiones del eje de conexión (Ø / longitud)	10 / 180 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,3 kA
Longitud mínima de los tornillos M10	35 mm (longitud de rosca 40 mm)
Longitud mínima de los tornillos M12	15 mm (longitud de rosca 20 mm)
Norma	EN 62561-1
Certificaciones	UL 467
Art Nº 478 049 con certificación UL.

Prodotto 478049 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478049 è stato aggiunto al carrello.

Apri Web-Shop

Tipo M con arandela de estanqueidad adicional

Para evitar la penetración de agua a través del eje en la pared (probado con aire comprimido a 5 bares según EN 62561-5 y con agua a una presión de 1 bar). Idóneo para hormigón impermeable al agua.

1 Prodotto

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN (EAN) 4013364124448, Codice doganale (EU): 85359000, Peso lordo: 370.00 g, UM: 10.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 3,7 kA
Material de la arandela de estanqueidad: PVC
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A WS L245 VP STTZN
art. no.: 478051
o equivalente

Certificati

Caratteristiche tecniche

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	St/tZn
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,7 kA
Material de la arandela de estanqueidad	PVC
Norma	EN 62561-1

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	St/tZn
Placa de conexión Ø	80 mm
Dimensiones del eje de conexión (Ø / longitud)	10 / 155 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,7 kA
Material de la arandela de estanqueidad	PVC
Longitud mínima de los tornillos M10	35 mm (longitud de rosca 40 mm)
Longitud mínima de los tornillos M12	15 mm (longitud de rosca 20 mm)
Norma	EN 62561-1

Prodotto 478051 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478051 è stato aggiunto al carrello.

Apri Web-Shop

Tipo M con borna MV de conexión multifunción

Para conductores redondos 8-10 mm, construcción que necesita de poco espacio en el encofrado.

1 Prodotto

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN (EAN) 4013364118140, Codice doganale (EU): 85359000, Peso lordo: 286.40 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material de la borna MV: St/tZn
Margen de apriete de borna redondo/redondo: 8-10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 9,3 kA
Versión: con junta tórica y borna MV
Norma: EN 62561-1

Producto DEHN
Tipo: EFPM M10 12 V4A MVK8.10 STTZN
art. no.: 478112
o equivalente

Certificati

Caratteristiche tecniche

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material de la borna MV	St/tZn
Margen de apriete de borna redondo/redondo	8-10 mm
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,3 kA
Versión	con junta tórica y borna MV
Norma	EN 62561-1

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material de la borna MV	St/tZn
Margen de apriete de borna redondo/redondo	8-10 mm
Placa de conexión Ø	80 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,3 kA
Longitud mínima de los tornillos M10	35 mm (longitud de rosca 40 mm)
Longitud mínima de los tornillos M12	15 mm (longitud de rosca 20 mm)
Versión	con junta tórica y borna MV
Norma	EN 62561-1

Prodotto 478112 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478112 è stato aggiunto al carrello.

Apri Web-Shop

Tipo K

Con arandela de plástico y eje de conexión (I = 180 mm, Ø10 mm).

1 Prodotto

Art. 478200 EFPK M10 12 V4A L230 STTZN

GTIN (EAN) 4013364035652, Codice doganale (EU): 85359000, Peso lordo: 278.20 g, UM: 25.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Rosca de conexión: M10 / M12
Material de la placa: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Material del eje: St/tZn
Corriente de cortocircuito (AC 50 Hz / DC): 6,5 kA
Norma: EN 62561-1

Producto DEHN
Tipo: EFPK M10 12 V4A L230 STTZN
art. no.: 478200
o equivalente

Certificati

Caratteristiche tecniche

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	St/tZn
Placa de conexión Ø	46 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,5 kA
Norma	EN 62561-1

Rosca de conexión	M10 / M12
Material de la placa	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Material del eje	St/tZn
Placa de conexión Ø	46 mm
Dimensiones del eje de conexión (Ø / longitud)	10 / 180 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,5 kA
Longitud mínima de los tornillos M10	35 mm (longitud de rosca 40 mm)
Longitud mínima de los tornillos M12	15 mm (longitud de rosca 20 mm)
Norma	EN 62561-1

Prodotto 478200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478200 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Puntos fijos de toma de tierra

Tipo M

Art. 478011 EFPM M10 12 V4A L230 STTZN

Prodotto 478011 è stato aggiunto al blocco note.

Prodotto 478011 è stato aggiunto al carrello.

Art. 478019 EFPM M10 12 V4A L230 V2A

Prodotto 478019 è stato aggiunto al blocco note.

Prodotto 478019 è stato aggiunto al carrello.

Tipo M sin eje de conexión

Art. 478012 EFPM M10 12 V4A

Prodotto 478012 è stato aggiunto al blocco note.

Prodotto 478012 è stato aggiunto al carrello.

Tipo M prensado

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

Prodotto 478041 è stato aggiunto al blocco note.

Prodotto 478041 è stato aggiunto al carrello.

Art. 478049 EFPM M10 12 V4A L245 VP V2A

Prodotto 478049 è stato aggiunto al blocco note.

Prodotto 478049 è stato aggiunto al carrello.

Tipo M con arandela de estanqueidad adicional

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

Prodotto 478051 è stato aggiunto al blocco note.

Prodotto 478051 è stato aggiunto al carrello.

Tipo M con borna MV de conexión multifunción

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

Prodotto 478112 è stato aggiunto al blocco note.

Prodotto 478112 è stato aggiunto al carrello.

Tipo K

Art. 478200 EFPK M10 12 V4A L230 STTZN

Prodotto 478200 è stato aggiunto al blocco note.

Prodotto 478200 è stato aggiunto al carrello.

Puntos fijos de toma de tierra

Tipo M

Art. 478011 EFPM M10 12 V4A L230 STTZN

Non siete autorizzati per eseguire un download 478011.stp

Non siete autorizzati per eseguire un download 478011.igs

Non siete autorizzati per eseguire un download 478011.jt

Non siete autorizzati per eseguire un download 478011.dwg

Non siete autorizzati per eseguire un download 478011m_E.dxf

Prodotto 478011 è stato aggiunto al blocco note.

Prodotto 478011 è stato aggiunto al carrello.

Art. 478019 EFPM M10 12 V4A L230 V2A

Non siete autorizzati per eseguire un download 478019.stp

Non siete autorizzati per eseguire un download 478019.igs

Non siete autorizzati per eseguire un download 478019.jt

Non siete autorizzati per eseguire un download 478019.dwg

Non siete autorizzati per eseguire un download 478011m_E.dxf

Prodotto 478019 è stato aggiunto al blocco note.

Prodotto 478019 è stato aggiunto al carrello.

Tipo M sin eje de conexión

Art. 478012 EFPM M10 12 V4A

Non siete autorizzati per eseguire un download 478012.stp

Non siete autorizzati per eseguire un download 478012.igs

Non siete autorizzati per eseguire un download 478012.jt

Non siete autorizzati per eseguire un download 478012.dwg

Non siete autorizzati per eseguire un download 478012m_E.dxf

Prodotto 478012 è stato aggiunto al blocco note.

Prodotto 478012 è stato aggiunto al carrello.

Tipo M prensado

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

Non siete autorizzati per eseguire un download 478041.stp

Non siete autorizzati per eseguire un download 478041.igs

Non siete autorizzati per eseguire un download 478041.jt

Non siete autorizzati per eseguire un download 478041.dwg

Non siete autorizzati per eseguire un download 478041m_E.dxf

Prodotto 478041 è stato aggiunto al blocco note.

Prodotto 478041 è stato aggiunto al carrello.

Art. 478049 EFPM M10 12 V4A L245 VP V2A

Non siete autorizzati per eseguire un download 478041.stp

Non siete autorizzati per eseguire un download 478041.igs

Non siete autorizzati per eseguire un download 478041.jt

Non siete autorizzati per eseguire un download 478041.dwg

Non siete autorizzati per eseguire un download 478041m_E.dxf

Prodotto 478049 è stato aggiunto al blocco note.

Prodotto 478049 è stato aggiunto al carrello.

Tipo M con arandela de estanqueidad adicional

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

Non siete autorizzati per eseguire un download 478051.stp

Non siete autorizzati per eseguire un download 478051.igs

Non siete autorizzati per eseguire un download 478051.jt

Non siete autorizzati per eseguire un download 478051.dwg

Non siete autorizzati per eseguire un download 478051m_E.dxf

Prodotto 478051 è stato aggiunto al blocco note.

Prodotto 478051 è stato aggiunto al carrello.

Tipo M con borna MV de conexión multifunción

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

Non siete autorizzati per eseguire un download 478112.stp

Non siete autorizzati per eseguire un download 478112.igs

Non siete autorizzati per eseguire un download 478112.jt

Non siete autorizzati per eseguire un download 478112.dwg

Non siete autorizzati per eseguire un download 478112m_E.dxf

Prodotto 478112 è stato aggiunto al blocco note.

Prodotto 478112 è stato aggiunto al carrello.

Tipo K

Art. 478200 EFPK M10 12 V4A L230 STTZN

Non siete autorizzati per eseguire un download 478200.stp

Non siete autorizzati per eseguire un download 478200.igs

Non siete autorizzati per eseguire un download 478200.jt

Non siete autorizzati per eseguire un download 478200.dwg

Non siete autorizzati per eseguire un download 478200m_E.dxf

Prodotto 478200 è stato aggiunto al blocco note.

Prodotto 478200 è stato aggiunto al carrello.
