Bandas de puenteado

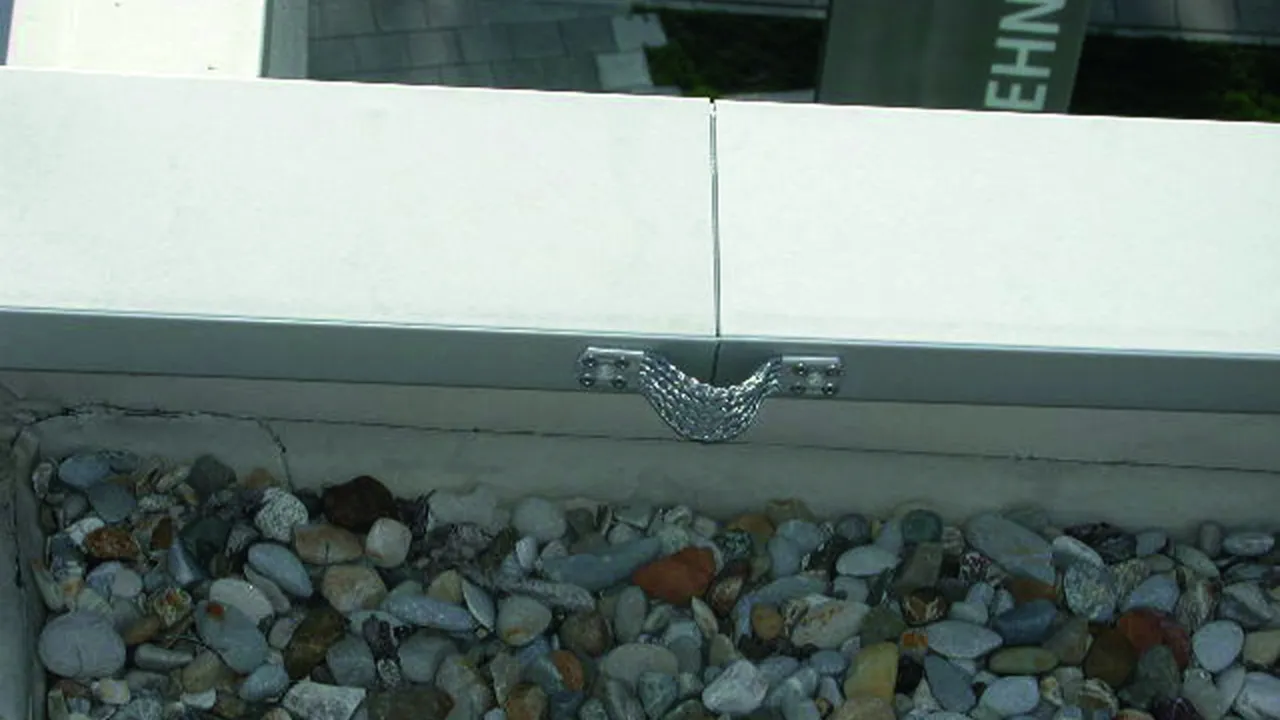

Para la conexión de revestimientos metálicos (mediante remaches o tornillos), como pieza de compensación de dilatación para hilos redondos o como compensación de determinadas variaciones de longitud debidas a la temperatura para conductores redondos; conexión con, por ejemplo, conector KS con ref. 301 019

Nota de aplicación:
Según UNE EN 62305-3 parte 1, para la conexión con espesor de material ≥0,5 mm se utilizan cuatro remaches de Ø5 mm, o bien con espesor de material ≥2 mm se utilizan dos tornillos roscados de Ø6,3 mm de INOX (en ambos lados).

Versión corta

2 Prodotti

Art. 377015 UEBB L180 B10.5 B5.2 AL

GTIN (EAN) 4013364092693, Codice doganale (EU): 85359000, Peso lordo: 36.00 g, UM: 10.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Al
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 AL
art. no.: 377015
o equivalente

Certificati

Caratteristiche tecniche

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377007 UEBB L180 B10.5 B5.2 CU

GTIN (EAN) 4013364092686, Codice doganale (EU): 85359000, Peso lordo: 107.00 g, UM: 10.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Cu
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 CU
art. no.: 377007
o equivalente

Certificati

Caratteristiche tecniche

Material	Cu
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377007 è stato aggiunto al carrello.

Apri Web-Shop

Versión corta para la fijación con tornillos

1 Prodotto

Art. 377045 UEBB L180 B10.5 B6.5 AL

GTIN (EAN) 4013364099296, Codice doganale (EU): 85359000, Peso lordo: 37.05 g, UM: 100.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Al
Longitud: 180 mm
Fijación: [4x] Ø6,5 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B6.5 AL
art. no.: 377045
o equivalente

Certificati

Caratteristiche tecniche

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[4x] Ø6,5 / [2x] Ø10,5 mm
Sujeción	tornilllos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[4x] Ø6,5 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar dos remaches Ø6mm o a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable
Sujeción	tornilllos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377045 è stato aggiunto al carrello.

Apri Web-Shop

Versión larga con taladro central

Nota: en puntos de cruce se pueden unir dos bandas de dilatación con un tornillo M10 x 20 mm y con tuerca.

2 Prodotti

Art. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN (EAN) 4013364092716, Codice doganale (EU): 85359000, Peso lordo: 59.00 g, UM: 10.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Al
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5,2 AL
art. no.: 377115
o equivalente

Certificati

Caratteristiche tecniche

Material	Al
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377115 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN (EAN) 4013364092709, Codice doganale (EU): 85359000, Peso lordo: 172.00 g, UM: 10.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material: Cu
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5.2 CU
art. no.: 377107
o equivalente

Certificati

Caratteristiche tecniche

Material	Cu
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377107 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377107 è stato aggiunto al carrello.

Apri Web-Shop
