Art. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN (EAN) 4013364024908, Codice doganale (EU): 85359000, Peso lordo: 23.90 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

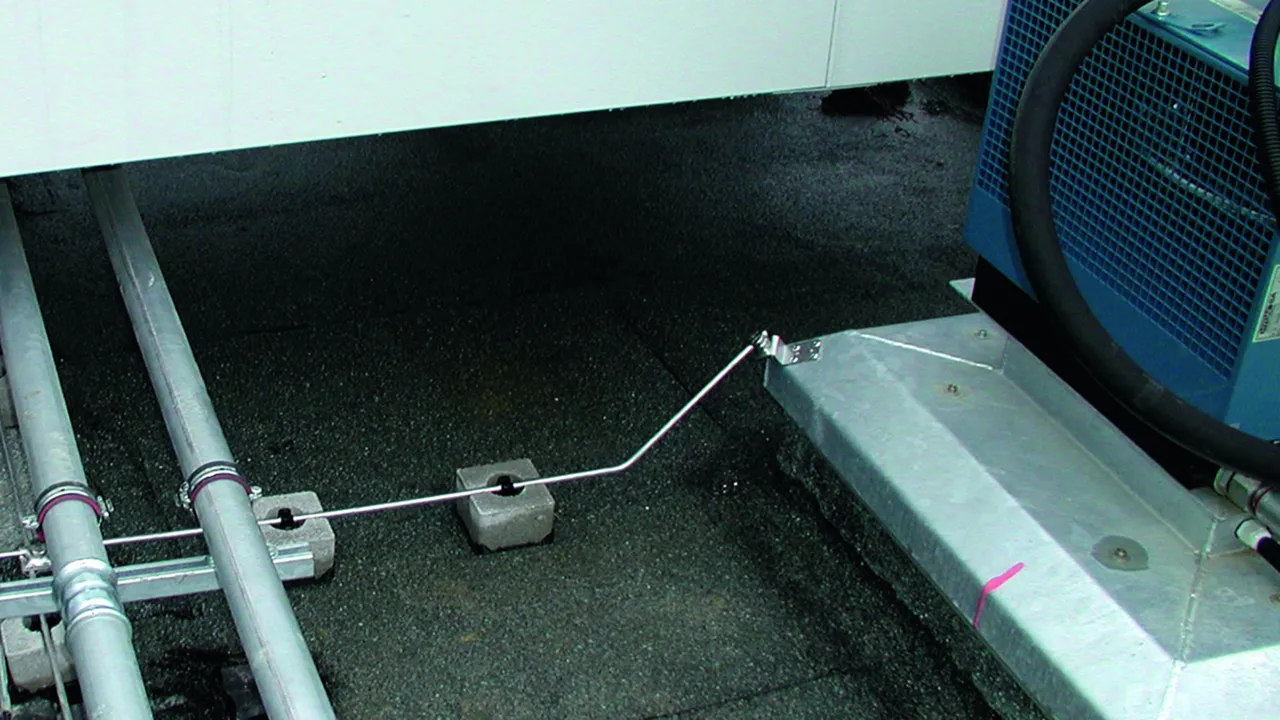

Brida de conexión con orificio cuadrado Al
Bridas de conexión
para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 AL
art. no.: 377005
o equivalente

Certificati

Caratteristiche tecniche

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377005 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377005 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN (EAN) 4013364024915, Codice doganale (EU): 85359000, Peso lordo: 51.20 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Brida de conexión con orificio cuadrado Cu
Bridas de conexión
para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: Cu
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 CU
art. no.: 377017
o equivalente

Certificati

Caratteristiche tecniche

Material de la brida	Cu
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Cu
Espesor del material (t1)	2 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377017 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN (EAN) 4013364119284, Codice doganale (EU): 85359000, Peso lordo: 54.10 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Brida de conexión con orificio cuadrado INOX
Bridas de conexión
para conectar con revestimientos metálicos
a través de remaches de ciego o tornillos
con hueco 11x11 mm (p.ej. para conectores borna-tornillo),
conexión longitudinal y transversal
Material de la brida: NIRO
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF B11.11 B5.2 6.5 L81 V2A
art. no.: 377009
o equivalente

Certificati

Caratteristiche tecniche

Material de la brida	NIRO
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	NIRO
Espesor del material (t1)	2,5 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Conexión	longitudinal / transversal
Conexión con	orificio cuadrado 11x11 mm (conector KS borma-tornillo)
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377009 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377009 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN (EAN) 4013364078604, Codice doganale (EU): 85359000, Peso lordo: 76.00 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete: St/tZn
Tornillo: M10 x 30 mm
Margen de apriete Rd: 6-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
art. no.: 377100
o equivalente

Certificati

Caratteristiche tecniche

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete	St/tZn
Margen de apriete Rd	6-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete	St/tZn
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete de sujeción
Margen de apriete Rd	6-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377100 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN (EAN) 4013364136465, Codice doganale (EU): 85359000, Peso lordo: 72.40 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material de la brida: Al
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: Al
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 AL
art. no.: 377200
o equivalente

Certificati

Caratteristiche tecniche

Material de la brida	Al
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	Al
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	Al
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	Al
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377200 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN (EAN) 4013364525122, Codice doganale (EU): 85359000, Peso lordo: 117.50 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Brida de conexión con caballete de sujeción doble de St/tZn
Bridas de conexión para conexión de revestimientos
metálicos a través de remaches
ciegos o tornillos
Con caballete de sujeción doble para conductor redondo de 8-10 mm
Material de la brida: St/tZn
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: St/tZn
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
art. no.: 377201
o equivalente

Certificati

Caratteristiche tecniche

Material de la brida	St/tZn
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	St/tZn
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	St/tZn
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	St/tZn
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	St/tZn
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN (EAN) 4013364525139, Codice doganale (EU): 85359000, Peso lordo: 111.65 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Brida de conexión con caballete de sujeción doble de INOX
Bridas de conexión para conexión de revestimientos
metálicos a través de remaches
ciegos o tornillos
Con caballete de sujeción doble para conductor redondo de 8-10 mm
Material de la brida: INOX
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble: INOX
Tornillo: M10 x 30 mm
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
art. no.: 377209
o equivalente

Certificati

Caratteristiche tecniche

Material de la brida	INOX
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Material del caballete doble	INOX
Margen de apriete Rd	8-10 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la brida	INOX
Espesor del material (t1)	3 mm
Fijación	[4x] Ø5,2 / [2x] Ø6,5 mm
Sujeción	remaches ciegos o tornillos perforadores
Aplicación	según EN 62305-3 parte 1 deben usarse para la conexión con espesor de material ≥ 0,5mm 4 remaches Ø5mm, 2 remaches Ø6mm o con espesor de material ≥ 2mm 2 tornillos para chapa de metal Ø6,3mm en INOX
Material del caballete doble	INOX
Tornillo	e M10 x 30 mm
Material del tornillo/de la tuerca	INOX
Conexión	longitudinal / transversal
Conexión con	caballete doble
Margen de apriete Rd	8-10 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 377209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377209 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Bridas de conexión

Con orificio cuadrado

Art. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Prodotto 377005 è stato aggiunto al blocco note.

Prodotto 377005 è stato aggiunto al carrello.

Art. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Prodotto 377017 è stato aggiunto al blocco note.

Prodotto 377017 è stato aggiunto al carrello.

Art. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Prodotto 377009 è stato aggiunto al blocco note.

Prodotto 377009 è stato aggiunto al carrello.

Con caballete de sujeción

Art. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Prodotto 377100 è stato aggiunto al blocco note.

Prodotto 377100 è stato aggiunto al carrello.

Con caballete doble

Art. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Prodotto 377200 è stato aggiunto al blocco note.

Prodotto 377200 è stato aggiunto al carrello.

Art. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Prodotto 377201 è stato aggiunto al blocco note.

Prodotto 377201 è stato aggiunto al carrello.

Art. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Prodotto 377209 è stato aggiunto al blocco note.

Prodotto 377209 è stato aggiunto al carrello.

Bridas de conexión

Con orificio cuadrado

Art. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Non siete autorizzati per eseguire un download 377005.stp

Non siete autorizzati per eseguire un download 377005.igs

Non siete autorizzati per eseguire un download 377005.jt

Non siete autorizzati per eseguire un download 377005.dwg

Non siete autorizzati per eseguire un download 377005_377009_377017m_D_Variante.dxf

Prodotto 377005 è stato aggiunto al blocco note.

Prodotto 377005 è stato aggiunto al carrello.

Art. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Non siete autorizzati per eseguire un download 377017.stp

Non siete autorizzati per eseguire un download 377017.igs

Non siete autorizzati per eseguire un download 377017.jt

Non siete autorizzati per eseguire un download 377017.dwg

Non siete autorizzati per eseguire un download 377005_377009_377017m_D_Variante.dxf

Prodotto 377017 è stato aggiunto al blocco note.

Prodotto 377017 è stato aggiunto al carrello.

Art. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Non siete autorizzati per eseguire un download 377009.stp

Non siete autorizzati per eseguire un download 377009.igs

Non siete autorizzati per eseguire un download 377009.jt

Non siete autorizzati per eseguire un download 377009.dwg

Non siete autorizzati per eseguire un download 377005_377009_377017m_D_Variante.dxf

Prodotto 377009 è stato aggiunto al blocco note.

Prodotto 377009 è stato aggiunto al carrello.

Con caballete de sujeción

Art. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Non siete autorizzati per eseguire un download 377100_377109_377117.stp

Non siete autorizzati per eseguire un download 377100_377109_377117.igs

Non siete autorizzati per eseguire un download 377100_377109_377117.jt

Non siete autorizzati per eseguire un download 377100_377109_377117.dwg

Non siete autorizzati per eseguire un download 377100_377109_377117m_D.dxf

Prodotto 377100 è stato aggiunto al blocco note.

Prodotto 377100 è stato aggiunto al carrello.

Con caballete doble

Art. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Non siete autorizzati per eseguire un download 377200_377201_377209.stp

Non siete autorizzati per eseguire un download 377200_377201_377209.igs

Non siete autorizzati per eseguire un download 377200_377201_377209.jt

Non siete autorizzati per eseguire un download 377200_377201_377209.dwg

Non siete autorizzati per eseguire un download 377200_377201_377209m_D.dxf

Prodotto 377200 è stato aggiunto al blocco note.

Prodotto 377200 è stato aggiunto al carrello.

Art. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Non siete autorizzati per eseguire un download 377200_377201_377209.jt

Non siete autorizzati per eseguire un download 377200_377201_377209.igs

Non siete autorizzati per eseguire un download 377200_377201_377209.jt

Non siete autorizzati per eseguire un download 377200_377201_377209.dwg

Non siete autorizzati per eseguire un download 377200_377201_377209m_D.dxf

Prodotto 377201 è stato aggiunto al blocco note.

Prodotto 377201 è stato aggiunto al carrello.

Art. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Non siete autorizzati per eseguire un download 377200_377201_377209.stp

Non siete autorizzati per eseguire un download 377200_377201_377209.igs

Non siete autorizzati per eseguire un download 377200_377201_377209.jt

Non siete autorizzati per eseguire un download 377200_377201_377209.dwg

Non siete autorizzati per eseguire un download 377200_377201_377209m_D.dxf

Prodotto 377209 è stato aggiunto al blocco note.

Prodotto 377209 è stato aggiunto al carrello.
