Elementos de conexión para el cable HVI long

Kit de conexión para HVI long Ø20 mm para el tendido interior en el tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos los lados, para realización del terminal del cable en el tubo autosoportado (elemento terminal) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termorretráctiles).

Estos elementos de conexión pueden utilizarse con tubos autosoportados HVI long.

1 Prodotto

Art. 819145 HVI LO ASS RIV KF 20 V2A

GTIN (EAN) 4013364152533, Codice doganale (EU): 85359000, Peso lordo: 348.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Kit de conexión para el cable HVI long D 20mm
para su tendido en el interior de tubos, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RIV KF 20 V2A
art. no.: 819145
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión	perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión	23 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819145 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819145 è stato aggiunto al carrello.

Apri Web-Shop

Kit de conexión para el cable HVI long Ø20 mm para el tendido exterior al tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización del terminal del cable en el exterior del tubo autosoportado (elemento terminal para placa de conexión) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termorretráctiles).

Estos elementos de conexión solo pueden utilizarse con el set de fijación (ref. 819 294) en el caso de los tubos autosoportados HVI long.

1 Prodotto

Art. 819146 HVI LO ASS RAV KF 20 V2A

GTIN (EAN) 4013364152540, Codice doganale (EU): 85359000, Peso lordo: 380.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Kit de conexión para el cable HVI long D 20mm
para su tendido al exterior del tubo, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RAV KF 20 V2A
art. no.: 819146
o equivalente

Caratteristiche tecniche

Material	INOX
Conexión	perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión	23 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819146 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819146 è stato aggiunto al carrello.

Apri Web-Shop

Elemento de conexión (terminal) para el cable HVI long Ø20 mm para el tendido exterior al tubo

Elemento de conexión como pieza de cabeza del cable HVI long para realización del terminal del cable exterior al tubo de soporte (elemento terminal para placa de conexión, incl. un tubo termorretráctil).

1 Prodotto

Art. 819197 AEA KO KF HVI 20 SW V2A

GTIN (EAN) 4013364222236, Codice doganale (EU): 85359000, Peso lordo: 195.98 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento de conexión (terminal) para terminar el cable HVI long
Elemento de conexión para terminar el cable HVI long
realizando el terminal del cable al exterior del tubo autosoportado
(terminal para la placa de conexión, incl. un tubo termorretráctil).
Material : INOX
Conexión: rosca M12
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AEA KO KF HVI 20 SW V2A
art. no.: 819197
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión	rosca M12
Diámetro Ø del elemento de conexión	23 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819197 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819197 è stato aggiunto al carrello.

Apri Web-Shop

Elemento de conexión para el cable HVI long Ø20 mm

Elemento de conexión como pieza de cabeza del cable HVI long para realización del terminal del cable con otras partes de la protección externa contra rayos o con instalaciones de tierra (incl. un tubo termorretráctil).

1 Prodotto

Art. 819199 AE BO10 KF HVI 20 SW V2A

GTIN (EAN) 4013364222274, Codice doganale (EU): 85359000, Peso lordo: 196.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento de conexión para terminar el cable HVI long, D 20mm
Elemento de conexión para terminar el cable HVI long
realizando el terminal del cable para otras partes de la
protección externa contra rayos o la instalación de toma de tierra.
(incl. un tubo termorretráctil).
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AE BO10 KF HVI 20 SW V2A
art. no.: 819199
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión	perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión	23 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819199 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819199 è stato aggiunto al carrello.

Apri Web-Shop

Kit de conexión para el cable HVI long Ø23 mm para el tendido interior en el tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización de la conexión terminal del cable en el tubo autosoportado (elemento terminal) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con la instalación de tierra (incluye cuatro tubos termorretráctiles, 2 negros y 2 grises).

Estos elementos de conexión pueden utilizarse con tubos autosoportados HVI long.

1 Prodotto

Art. 819147 HVI LO ASS RIV KF 23 V2A

GTIN (EAN) 4013364152557, Codice doganale (EU): 85359000, Peso lordo: 360.01 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento de conexión para terminar el cable HVI long, D 23mm
para el tendido interior en el tubo, INOX
Elementos de conexión para terminar el cable HVI long
en ambos lados; para realizar el terminal del cable
en el tubo autosoportado (terminal) y elemento de conexión
para otras partes de la protección externa contra rayos
o la instalación de toma de tierra (incl. cuatro tubos
termorretráctiles 2x de color negro, 2x de color gris).
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RIV KF 23 V2A
art. no.: 819147
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión	perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión	23 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819147 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819147 è stato aggiunto al carrello.

Apri Web-Shop

Kit de conexión para el cable HVI long Ø23 mm para el tendido exterior al tubo

Elementos de conexión como pieza de cabeza del cable HVI long en ambos lados, para realización de la conexión terminal del cable en el exterior del tubo autosoportado (elemento terminal para placa de conexión) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con la instalación de tierra (incluye cuatro tubos termorretráctiles, 2 negros y 2 grises).
Estos elementos de conexión solo pueden utilizarse con el set de fijación (ref. 819 294) y en el caso de los tubos autosoportados HVI long.

1 Prodotto

Art. 819148 HVI LO ASS RAV KF 23 V2A

GTIN (EAN) 4013364152564, Codice doganale (EU): 85359000, Peso lordo: 388.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Kit de conexión para el cable HVI long, D 23 mm
para el tendido al exterior del tubo, INOX
Elementos de conexión para terminar
el cable HVI long en ambos lados;
para realizar el terminal del cable al exterior del tubo
autosoportado (terminal para la placa de conexión)
y elemento de conexión para otras partes de la protección
externa contra rayos o la instalación de toma de tierra
(incl. cuatro tubos termoretráctiles, 2x de color negro,
2x de color gris)
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RAV KF 23 V2A
art. no.: 819148
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión	perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión	23 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819148 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819148 è stato aggiunto al carrello.

Apri Web-Shop

Elemento de conexión (terminal) para el cable HVI long Ø23 mm para el tendido exterior al tubo

Elemento de conexión como pieza de cabeza del cable HVI long al crear la conexión terminal del cable en el exterior del tubo autosoportado (pieza de cabeza para placa de conexión; incluye dos tubos termorretráctiles, 1 negro, 1 gris).

1 Prodotto

Art. 819196 AEA KO KF HVI 23 GR V2A

GTIN (EAN) 4013364222229, Codice doganale (EU): 85359000, Peso lordo: 195.50 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento de conexión (terminal), D 23 mm,
para el tendido al exterior del tubo, INOX
Elemento de conexión para terminar el cable HVI long
realizando el terminal del cable en el exterior del
tubo autosoportado (terminal para la placa de conexión,
incl. dos tubos termoretráctiles).
Material : INOX
Conexión: rosca M12
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AEA KO KF HVI 23 GR V2A
art. no.: 819196
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión	rosca M12
Diámetro Ø del elemento de conexión	23 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819196 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819196 è stato aggiunto al carrello.

Apri Web-Shop

Elemento de conexión para el cable HVI long Ø23 mm

Elemento de conexión como pieza de cabeza del cable HVI long al crear la conexión terminal del cable para otras partes de la protección externa contra rayos o de la instalación de tierra (incluye dos tubos termorretráctiles, 1 negro y 1 gris).

1 Prodotto

Art. 819198 AE BO10 KF HVI 23 GR V2A

GTIN (EAN) 4013364222250, Codice doganale (EU): 85359000, Peso lordo: 202.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento de conexión para el cable HVI long, D 23 mm, INOX
Elemento de conexión para terminar el cable HVI long
realizando el terminal del cable para otras partes
de la protección externa contra rayos o la instalación
de toma de tierra (incl. dos tubos termorrectráctiles).
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AE BO10 KF HVI 23 GR V2A
art. no.: 819198
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión	perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión	23 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819198 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819198 è stato aggiunto al carrello.

Apri Web-Shop

Kit de fijación para el cable HVI long de color negro/gris

Set de fijación para el montaje del cable HVI long a tubos autosoportados HVI long; consta de placa de conexión (cuatro orificios, con dos tuercas de bloqueo) y anillo de fijación con cuatro soportes de conductores ranurados (Ø20 mm) para conexión terminal (incluye dos bridas de cable con medias piezas de sujeción de plástico).

1 Prodotto

Art. 819294 BFS D61 4X20

GTIN (EAN) 4013364152571, Codice doganale (EU): 85389099, Peso lordo: 780.80 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

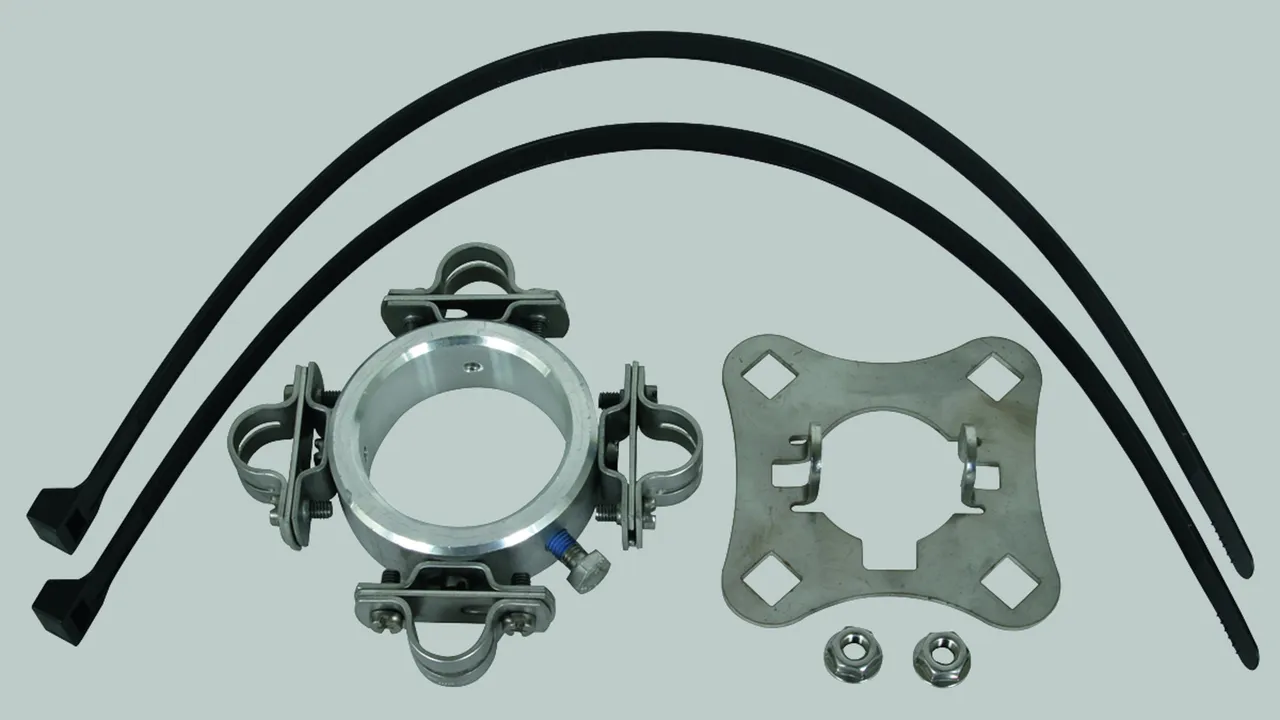

Kit de fijación para el cable HVI long Leitung D 20mm INOX/Al
Kit de fijación para montar el cable
HVI long al tubo de soporte D 50 mm
compuesto por placa de conexión
(cuádruple, incl. dos tuercas de bloqueo)
y anillo de fijación con cuatro soportes de conductores
ranurados para el terminal (incl. dos bridas de cable)
Material : INOX / Al
Conexión de la placa: orificios cuadrados 13 mm
Soporte de conductores: 4 x 20 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: BFS D61 4X20
art. no.: 819294
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX / Al
Conexión de la placa	orificios cuadrados 13 mm
Soporte de conductores	4 x 20 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819294 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819294 è stato aggiunto al carrello.

Apri Web-Shop

Elemento de conexión PA con compensación de potencial para el cable HVI long

Para controlar el campo eléctrico del cable HVI long en el terminal.
Superficie de contacto especial ranurada para el contacto eléctrico del revestimiento semiconductor.

1 Prodotto

Art. 410229 PAE 20 23 AB11 V2A

GTIN (EAN) 4013364107731, Codice doganale (EU): 85359000, Peso lordo: 72.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento de conexión PA con compensación
de potencial para el cable HVI long INOX
Elemento de conexión PA con compensación
de potencial para el cable HVI long
para descargar el campo eléctrico del cable HVI
en el terminal.
Superficie de contacto especialmente ranurada para
el contacto eléctrico del revestimiento semiconductor.
Material : INOX
Margen de apriete Ø: 20 mm
Taladro de conexión Ø: 11 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: PAE 20 23 AB11 V2A
art. no.: 410229
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Margen de apriete Ø	20 mm
Taladro de conexión Ø	11 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410229 è stato aggiunto al carrello.

Apri Web-Shop

Placa de conexión

Placa de conexión (con cuatro orificios, incluye dos tuercas de bloqueo) para el montaje del cable HVI long en el tubo autosoportado D 50 mm (por ej., ref. 105 330, 105 331, 105 332, 105 333).

1 Prodotto

Art. 819288 AP SR D50 4AE HVI V2A

GTIN (EAN) 4013364236479, Codice doganale (EU): 85389099, Peso lordo: 176.00 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Placa de conexión INOX
Placa de conexión (cuádruple, incl. dos tuercas de bloqueo)
para el montaje del cable HVI long en el tubo de soporte
D 50 mm (por ej. Art.-Nr. 105 330, 105 331, 105 332, 105 333).
Material : INOX
Conexión de la placa: orificios cuadrados 13
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AP SR D50 4AE HVI V2A
art. no.: 819288
o equivalente

Certificati

Caratteristiche tecniche

Material	INOX
Conexión de la placa	orificios cuadrados 13
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819288 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819288 è stato aggiunto al carrello.

Apri Web-Shop

Arandela de tubo autosoportado para la reducción de ruido

1 Prodotto

Art. 819235 SCHIRM HVI SCH RED

GTIN (EAN) 4013364477216, Codice doganale (EU): 85389099, Peso lordo: 109.60 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Arandela de tubo autosoportado para la reducción de ruido
para cable HVI long integrado
Ø20 mm y Ø23 mm en el tubo autosoportado
Material : Plástico
Utilizable para: HVI long negro y HVI long gris
diámetro Ø del cable: 20 / 23 mm

Producto DEHN
Tipo: SCHIRM HVI SCH RED
art. no.: 819235
o equivalente

Certificati

Caratteristiche tecniche

Material	Plástico
Utilizable para	HVI long negro y HVI long gris
diámetro Ø del cable	20 / 23 mm

Prodotto 819235 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819235 è stato aggiunto al carrello.

Apri Web-Shop

Material	INOX / Al
Diámetro Ø del anillo de fijación	61 mm
Conexión de la placa	orificios cuadrados 13 mm
Soporte de conductores	4 x 20 mm
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Elementos de conexión para el cable HVI long

Kit de conexión para HVI long Ø20 mm para el tendido interior en el tubo

Art. 819145 HVI LO ASS RIV KF 20 V2A

Non siete autorizzati per eseguire un download 819145.stp

Non siete autorizzati per eseguire un download 819145.igs

Non siete autorizzati per eseguire un download 819145.jt

Non siete autorizzati per eseguire un download 819145.dwg

Non siete autorizzati per eseguire un download 819145m_D.dxf

Prodotto 819145 è stato aggiunto al blocco note.

Prodotto 819145 è stato aggiunto al carrello.

Kit de conexión para el cable HVI long Ø20 mm para el tendido exterior al tubo

Art. 819146 HVI LO ASS RAV KF 20 V2A

Non siete autorizzati per eseguire un download 819146.stp

Non siete autorizzati per eseguire un download 819146.igs

Non siete autorizzati per eseguire un download 819146.jt

Non siete autorizzati per eseguire un download 819146.dwg

Non siete autorizzati per eseguire un download 819146m_D.dxf

Prodotto 819146 è stato aggiunto al blocco note.

Prodotto 819146 è stato aggiunto al carrello.

Elemento de conexión (terminal) para el cable HVI long Ø20 mm para el tendido exterior al tubo

Art. 819197 AEA KO KF HVI 20 SW V2A

Non siete autorizzati per eseguire un download 819197.stp

Non siete autorizzati per eseguire un download 819197.igs

Non siete autorizzati per eseguire un download 819197.jt

Non siete autorizzati per eseguire un download 819197.dwg

Non siete autorizzati per eseguire un download 819197m_D.dxf

Prodotto 819197 è stato aggiunto al blocco note.

Prodotto 819197 è stato aggiunto al carrello.

Elemento de conexión para el cable HVI long Ø20 mm

Art. 819199 AE BO10 KF HVI 20 SW V2A

Non siete autorizzati per eseguire un download 819199.stp

Non siete autorizzati per eseguire un download 819199.igs

Non siete autorizzati per eseguire un download 819199.jt

Non siete autorizzati per eseguire un download 819199.dwg

Non siete autorizzati per eseguire un download 819199m_D.dxf

Prodotto 819199 è stato aggiunto al blocco note.

Prodotto 819199 è stato aggiunto al carrello.

Kit de conexión para el cable HVI long Ø23 mm para el tendido interior en el tubo

Art. 819147 HVI LO ASS RIV KF 23 V2A

Non siete autorizzati per eseguire un download 819147.stp

Non siete autorizzati per eseguire un download 819147.igs

Non siete autorizzati per eseguire un download 819147.jt

Non siete autorizzati per eseguire un download 819147.dwg

Non siete autorizzati per eseguire un download 819147m_D.dxf

Prodotto 819147 è stato aggiunto al blocco note.

Prodotto 819147 è stato aggiunto al carrello.

Kit de conexión para el cable HVI long Ø23 mm para el tendido exterior al tubo

Art. 819148 HVI LO ASS RAV KF 23 V2A

Non siete autorizzati per eseguire un download 819148.stp

Non siete autorizzati per eseguire un download 819148.igs

Non siete autorizzati per eseguire un download 819148.jt

Non siete autorizzati per eseguire un download 819148.dwg

Non siete autorizzati per eseguire un download 819148m_D.dxf

Prodotto 819148 è stato aggiunto al blocco note.

Prodotto 819148 è stato aggiunto al carrello.

Elemento de conexión (terminal) para el cable HVI long Ø23 mm para el tendido exterior al tubo

Art. 819196 AEA KO KF HVI 23 GR V2A

Non siete autorizzati per eseguire un download 819196.stp

Non siete autorizzati per eseguire un download 819196.igs

Non siete autorizzati per eseguire un download 819196.jt

Non siete autorizzati per eseguire un download 819196.dwg

Non siete autorizzati per eseguire un download 819196m_D.dxf

Prodotto 819196 è stato aggiunto al blocco note.

Prodotto 819196 è stato aggiunto al carrello.

Elemento de conexión para el cable HVI long Ø23 mm

Art. 819198 AE BO10 KF HVI 23 GR V2A

Non siete autorizzati per eseguire un download 819198.stp

Non siete autorizzati per eseguire un download 819198.igs

Non siete autorizzati per eseguire un download 819198.jt

Non siete autorizzati per eseguire un download 819198.dwg

Non siete autorizzati per eseguire un download 819198m_D.dxf

Prodotto 819198 è stato aggiunto al blocco note.

Prodotto 819198 è stato aggiunto al carrello.

Kit de fijación para el cable HVI long de color negro/gris

Art. 819294 BFS D61 4X20

Non siete autorizzati per eseguire un download 819294.stp

Non siete autorizzati per eseguire un download 819294.igs

Non siete autorizzati per eseguire un download 819294.jt

Non siete autorizzati per eseguire un download 819294.dwg

Non siete autorizzati per eseguire un download 819294m_D.dxf
