Art. 308220 SVK 7.10 7.10 FL30 STTZN

GTIN (EAN) 4013364084216, Codice doganale (EU): 85359000, Peso lordo: 254.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

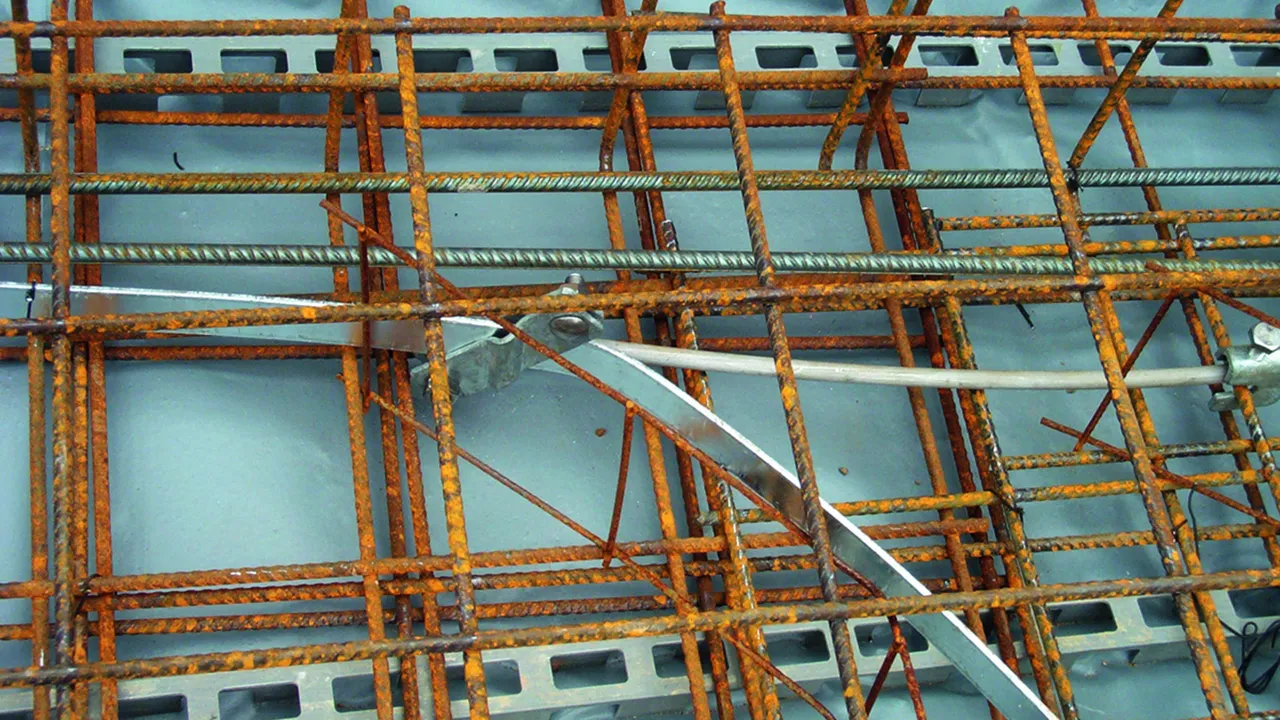

Bornas de conexión en diagonal para conductores redondos y pletinas de St/tZn
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: St/tZn
Margen de apriete Rd / Rd: 7-10 / 7-10 mm
Margen de apriete Rd / pletina: 7-10 / 30 mm
Margen de apriete pletina / pletina: 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 7,3 kA

Producto DEHN
Tipo: SVK 7.10 7.10 FL30 STTZN
art. no.: 308220
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd / Rd	7-10 / 7-10 mm
Margen de apriete Rd / pletina	7-10 / 30 mm
Margen de apriete pletina / pletina	30 / 30 mm
Tornillo	e M10 x 30 mm
Dimensiones (l1 x t1)	94 x 4 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Material de la borna	St/tZn
Margen de apriete Rd / Rd	7-10 / 7-10 mm
Margen de apriete Rd / pletina	7-10 / 30 mm
Margen de apriete pletina / pletina	30 / 30 mm
Tornillo	e M10 x 30 mm
Material del tornillo / de la tuerca	St/tZn
Dimensiones (l1 x t1)	94 x 4 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Prodotto 308220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308220 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308229 SVK 7.10 7.10 FL30 V4A

GTIN (EAN) 4013364083745, Codice doganale (EU): 85359000, Peso lordo: 194.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornas de conexión en diagonal para conductores redondos y pletinas INOX (V4A)
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: INOX (V4A)
Margen de apriete Rd / Rd: 7-10 / 7-10 mm
Margen de apriete Rd / pletina: 7-10 / 30 mm
Margen de apriete pletina / pletina: 30 / 30 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 3,2 kA

Producto DEHN
Tipo: SVK 7.10 7.10 FL30 V4A
art. no.: 308229
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete Rd / Rd	7-10 / 7-10 mm
Margen de apriete Rd / pletina	7-10 / 30 mm
Margen de apriete pletina / pletina	30 / 30 mm
Tornillo	e M10 x 30 mm
Dimensiones (l1 x t1)	94 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,2 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Material de la borna	INOX (V4A)
Margen de apriete Rd / Rd	7-10 / 7-10 mm
Margen de apriete Rd / pletina	7-10 / 30 mm
Margen de apriete pletina / pletina	30 / 30 mm
Margen de apriete (flexible / cable)	35-120 mm²
Tornillo	e M10 x 30 mm
Material del tornillo / de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones (l1 x t1)	94 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,2 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Prodotto 308229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308229 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308320 SVK 7.10 7.10 FL40 STTZN

GTIN (EAN) 4013364028531, Codice doganale (EU): 85359000, Peso lordo: 270.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornas de conexión en diagonal para conductores redondos y pletinas de St/tZn
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: St/tZn
Margen de apriete Rd / Rd: 7-10 / 7-10 mm
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Margen de apriete pletina / pletina: 30-40 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 14,0 kA

Producto DEHN
Tipo: SVK 7.10 7.10 FL40 STTZN
art. no.: 308320
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd / Rd	7-10 / 7-10 mm
Margen de apriete Rd / pletina	7-10 / 30-40 mm
Margen de apriete pletina / pletina	30-40 / 30-40 mm
Tornillo	e M10 x 30 mm
Dimensiones (l1 x t1)	108 x 4 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14,0 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Material de la borna	St/tZn
Margen de apriete Rd / Rd	7-10 / 7-10 mm
Margen de apriete Rd / pletina	7-10 / 30-40 mm
Margen de apriete pletina / pletina	30-40 / 30-40 mm
Tornillo	e M10 x 30 mm
Material del tornillo / de la tuerca	St/tZn
Dimensiones (l1 x t1)	108 x 4 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14,0 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Prodotto 308320 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308320 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308329 SVK 7.10 7.10 FL40 V4A

GTIN (EAN) 4013364081338, Codice doganale (EU): 85359000, Peso lordo: 224.00 g, UM: 25.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Bornas de conexión en diagonal para conductores redondos y pletinas INOX (V4A)
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: INOX (V4A)
Margen de apriete Rd / Rd: 7-10 / 7-10 mm
Margen de apriete Rd / pletina: 7-10 / 30-40 mm
Margen de apriete pletina / pletina: 30-40 / 30-40 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 14,0 kA

Producto DEHN
Tipo: SVK 7.10 7.10 FL40 V4A
art. no.: 308329
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete Rd / Rd	7-10 / 7-10 mm
Margen de apriete Rd / pletina	7-10 / 30-40 mm
Margen de apriete pletina / pletina	30-40 / 30-40 mm
Tornillo	e M10 x 30 mm
Dimensiones (l1 x t1)	108 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14,0 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Material de la borna	INOX (V4A)
Margen de apriete Rd / Rd	7-10 / 7-10 mm
Margen de apriete Rd / pletina	7-10 / 30-40 mm
Margen de apriete pletina / pletina	30-40 / 30-40 mm
Margen de apriete (flexible / cable)	35-120 mm²
Tornillo	e M10 x 30 mm
Material del tornillo / de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones (l1 x t1)	108 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14,0 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Prodotto 308329 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308329 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308249 SVK 7.10 FL30 V4A

GTIN (EAN) 4013364129313, Codice doganale (EU): 85359000, Peso lordo: 204.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornas de conexión en diagonal para un conductor redondo y una pletina, INOX (V4A)
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: INOX (V4A)
Margen de apriete Rd / pletina: 7-10 / 30 mm
Margen de apriete pletina / pletina: 30 / 30 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: SVK 7.10 FL30 V4A
art. no.: 308249
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete Rd / pletina	7-10 / 30 mm
Margen de apriete pletina / pletina	30 / 30 mm
Tornillo	e M10 x 30 mm
Dimensiones (l1 x t1)	94 x 3 mm
Norma	EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Material de la borna	INOX (V4A)
Margen de apriete Rd / pletina	7-10 / 30 mm
Margen de apriete pletina / pletina	30 / 30 mm
Margen de apriete (flexible / cable)	35-120 mm²
Tornillo	e M10 x 30 mm
Material del tornillo / de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones (l1 x t1)	94 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Prodotto 308249 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308249 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308230 SVK FL30 STTZN

GTIN (EAN) 4013364090859, Codice doganale (EU): 85359000, Peso lordo: 245.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornas de conexión en diagonal para pletina de St/tZn
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: St/tZn
Margen de apriete pletina / pletina: 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 8,2 kA

Producto DEHN
Tipo: SVK FL30 STTZN
art. no.: 308230
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete pletina / pletina	30 / 30 mm
Tornillo	e M10 x 30 mm
Dimensiones (l1 x t1)	94 x 4 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,2 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Material de la borna	St/tZn
Margen de apriete pletina / pletina	30 / 30 mm
Tornillo	e M10 x 30 mm
Material del tornillo / de la tuerca	St/tZn
Dimensiones (l1 x t1)	94 x 4 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,2 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Prodotto 308230 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308230 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308239 SVK FL30 V4A

GTIN (EAN) 4013364090866, Codice doganale (EU): 85359000, Peso lordo: 201.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornas de conexión en diagonal para pletina INOX (V4A)
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
con protección antitorsión de los tornillos
Material de la borna: INOX (V4A)
Margen de apriete pletina / pletina: 30 / 30 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 3,9 kA

Producto DEHN
Tipo: SVK FL30 V4A
art. no.: 308239
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete pletina / pletina	30 / 30 mm
Tornillo	e M10 x 30 mm
Dimensiones (l1 x t1)	94 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Material de la borna	INOX (V4A)
Margen de apriete pletina / pletina	30 / 30 mm
Tornillo	e M10 x 30 mm
Material del tornillo / de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones (l1 x t1)	94 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3,9 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Prodotto 308239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308239 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308330 SVK 7.10 16 FL40 STTZN

GTIN (EAN) 4013364096660, Codice doganale (EU): 85359000, Peso lordo: 270.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornas de conexión en diagonal para conductores redondos, pletinas y varillas de inserción a tierra de St/tZn
Bornas de conexión en diagonal para conexiones sobre y
bajo tierra
para conexiones en cruz, en paralelo o en T
de conductores redondos y pletinas
con varillas de inserción a tierra
con protección antitorsión de los tornillos
Material de la borna: St/tZn
Margen de apriete Rd / Rd: 7-10 / 16 mm
Margen de apriete Rd / pletina: 16 / 30-40 mm
Norma: EN 62561-1

Producto DEHN
Tipo: SVK 7.10 16 FL40 STTZN
art. no.: 308330
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd / Rd	7-10 / 16 mm
Margen de apriete Rd / pletina	16 / 30-40 mm
Tornillo	e M10 x 30 mm
Dimensiones (l1 x t1)	108 x 4 mm
Norma	EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Material de la borna	St/tZn
Margen de apriete Rd / Rd	7-10 / 16 mm
Margen de apriete Rd / pletina	16 / 30-40 mm
Tornillo	e M10 x 30 mm
Material del tornillo / de la tuerca	St/tZn
Dimensiones (l1 x t1)	108 x 4 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba

Prodotto 308330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308330 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Bornas SV de conexión oblicua para conexiones sobre y bajo tierra

Para pletinas y conductores redondos

Art. 308220 SVK 7.10 7.10 FL30 STTZN

Prodotto 308220 è stato aggiunto al blocco note.

Prodotto 308220 è stato aggiunto al carrello.

Art. 308229 SVK 7.10 7.10 FL30 V4A

Prodotto 308229 è stato aggiunto al blocco note.

Prodotto 308229 è stato aggiunto al carrello.

Art. 308320 SVK 7.10 7.10 FL40 STTZN

Prodotto 308320 è stato aggiunto al blocco note.

Prodotto 308320 è stato aggiunto al carrello.

Art. 308329 SVK 7.10 7.10 FL40 V4A

Prodotto 308329 è stato aggiunto al blocco note.

Prodotto 308329 è stato aggiunto al carrello.

Para una pletina y un conductor redondo o para dos pletinas

Art. 308249 SVK 7.10 FL30 V4A

Prodotto 308249 è stato aggiunto al blocco note.

Prodotto 308249 è stato aggiunto al carrello.

Para pletinas

Art. 308230 SVK FL30 STTZN

Prodotto 308230 è stato aggiunto al blocco note.

Prodotto 308230 è stato aggiunto al carrello.

Art. 308239 SVK FL30 V4A

Prodotto 308239 è stato aggiunto al blocco note.

Prodotto 308239 è stato aggiunto al carrello.

Para pletinas, conductores redondos y picas de tierra

Art. 308330 SVK 7.10 16 FL40 STTZN

Prodotto 308330 è stato aggiunto al blocco note.

Prodotto 308330 è stato aggiunto al carrello.

Bornas SV de conexión oblicua para conexiones sobre y bajo tierra

Para pletinas y conductores redondos

Art. 308220 SVK 7.10 7.10 FL30 STTZN

Non siete autorizzati per eseguire un download 308229.stp

Non siete autorizzati per eseguire un download 308229.igs

Non siete autorizzati per eseguire un download 308229.jt

Non siete autorizzati per eseguire un download 308229.dwg

Non siete autorizzati per eseguire un download 308220m_D.dxf

Prodotto 308220 è stato aggiunto al blocco note.

Prodotto 308220 è stato aggiunto al carrello.

Art. 308229 SVK 7.10 7.10 FL30 V4A

Non siete autorizzati per eseguire un download 308229.stp

Non siete autorizzati per eseguire un download 308229.igs

Non siete autorizzati per eseguire un download 308229.jt

Non siete autorizzati per eseguire un download 308229.dwg

Non siete autorizzati per eseguire un download 308220m_D.dxf

Prodotto 308229 è stato aggiunto al blocco note.

Prodotto 308229 è stato aggiunto al carrello.

Art. 308320 SVK 7.10 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 308320.stp

Non siete autorizzati per eseguire un download 308320.igs

Non siete autorizzati per eseguire un download 308320.jt

Non siete autorizzati per eseguire un download 308320.dwg

Non siete autorizzati per eseguire un download 308320m_D.dxf

Prodotto 308320 è stato aggiunto al blocco note.

Prodotto 308320 è stato aggiunto al carrello.

Art. 308329 SVK 7.10 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 308320.stp

Non siete autorizzati per eseguire un download 308320.igs

Non siete autorizzati per eseguire un download 308320.jt

Non siete autorizzati per eseguire un download 308320.dwg

Non siete autorizzati per eseguire un download 308220m_D.dxf

Prodotto 308329 è stato aggiunto al blocco note.

Prodotto 308329 è stato aggiunto al carrello.

Para una pletina y un conductor redondo o para dos pletinas

Art. 308249 SVK 7.10 FL30 V4A

Non siete autorizzati per eseguire un download 308249.stp

Non siete autorizzati per eseguire un download 308249.igs

Non siete autorizzati per eseguire un download 308249.jt

Non siete autorizzati per eseguire un download 308249.dwg

Non siete autorizzati per eseguire un download 308249m_D.dxf

Prodotto 308249 è stato aggiunto al blocco note.

Prodotto 308249 è stato aggiunto al carrello.

Para pletinas

Art. 308230 SVK FL30 STTZN

Non siete autorizzati per eseguire un download 308230.stp

Non siete autorizzati per eseguire un download 308230.igs

Non siete autorizzati per eseguire un download 308230.jt

Non siete autorizzati per eseguire un download 308230.dwg

Non siete autorizzati per eseguire un download 308230m_D.dxf

Prodotto 308230 è stato aggiunto al blocco note.

Prodotto 308230 è stato aggiunto al carrello.

Art. 308239 SVK FL30 V4A

Non siete autorizzati per eseguire un download 308230.stp

Non siete autorizzati per eseguire un download 308230.igs

Non siete autorizzati per eseguire un download 308230.jt

Non siete autorizzati per eseguire un download 308230.dwg

Non siete autorizzati per eseguire un download 308230m_D.dxf

Prodotto 308239 è stato aggiunto al blocco note.

Prodotto 308239 è stato aggiunto al carrello.

Para pletinas, conductores redondos y picas de tierra

Art. 308330 SVK 7.10 16 FL40 STTZN

Non siete autorizzati per eseguire un download 308330.stp

Non siete autorizzati per eseguire un download 308330.igs

Non siete autorizzati per eseguire un download 308330.jt

Non siete autorizzati per eseguire un download 308330.dwg

Non siete autorizzati per eseguire un download 308330m_D.dxf

Prodotto 308330 è stato aggiunto al blocco note.

Prodotto 308330 è stato aggiunto al carrello.
