Art. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN (EAN) 4013364024519, Codice doganale (EU): 85359000, Peso lordo: 324.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

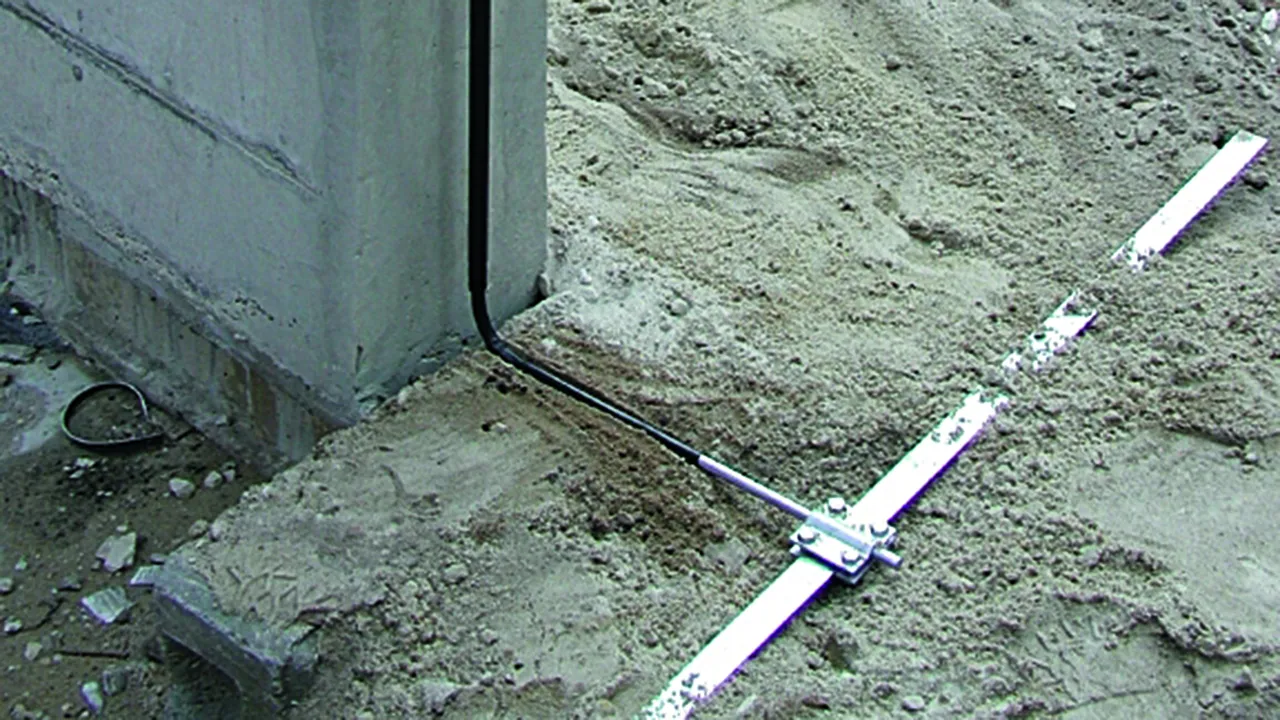

Crucetas con placa intermedia para conectores redondos y pletinas de St/tZn
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 ZP STTZN
art. no.: 319201
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 319201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN (EAN) 4013364020047, Codice doganale (EU): 85359000, Peso lordo: 353.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas con placa intermedia para conectores redondos y pletinas de cobre
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: Cu
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 ZP CU
art. no.: 319207
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	Cu
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-70 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	Cu
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-70 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 319207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN (EAN) 4013364035980, Codice doganale (EU): 85359000, Peso lordo: 316.90 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas con placa intermedia para conectores redondos y pletinas INOX (V4A)
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T

Material de la borna: INOX (V4A)
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 ZP V4A
art. no.: 319209
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-70 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-70 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 319209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319209 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321045 KS 8.10 FL40 STTZN

GTIN (EAN) 4013364021518, Codice doganale (EU): 85359000, Peso lordo: 417.80 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas con placa intermedia para conectores redondos y pletinas de hasta 40 mm
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/pletina: 8-10 / 30-40 mm
Margen de apriete pletina/pletina: 30-40 / 30-40 mm
Material del tornillo/de la tuerca: St/tZn
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL40 STTZN
art. no.: 321045
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd/pletina	8-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Dimensiones	70 x 70 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/pletina	8-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Tornillo	di M8 x 30 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	70 x 70 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 321045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321045 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321047 KS 8.10 FL40 CU

GTIN (EAN) 4013364021525, Codice doganale (EU): 85359000, Peso lordo: 457.80 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas con placa intermedia para conectores redondos y pletinas de hasta 40 mm
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: Cu
Margen de apriete Rd/pletina: 8-10 / 30-40 mm
Margen de apriete pletina/pletina: 30-40 / 30-40 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL40 CU
art. no.: 321047
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	Cu
Margen de apriete Rd/pletina	8-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	70 x 70 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	Cu
Margen de apriete Rd/pletina	8-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 30 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	70 x 70 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 321047 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321047 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN (EAN) 4013364108752, Codice doganale (EU): 85359000, Peso lordo: 413.80 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas con placa intermedia para dos conectores redondos y pletinas de hasta 40 mm
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
con placa intermedia para
conductores redondos y pletinas hasta 40 mm
Material de la borna: INOX (V4A)
Margen de apriete Rd/Rd: 7-10 / 7-10 mm
Margen de apriete Rd/pletina: 7-10 / 30-40 mm
Margen de apriete pletina/pletina: 30-40 / 30-40 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 7.10 7.10 FL40 ZP V4A
art. no.: 319229
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	7-10 / 7-10 mm
Margen de apriete Rd/pletina	7-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Margen de apriete (flexible/cable)	35-95 mm²
Dimensiones	70 x 70 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	7-10 / 7-10 mm
Margen de apriete Rd/pletina	7-10 / 30-40 mm
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Margen de apriete (flexible/cable)	35-95 mm²
Tornillo	di M8 x 30 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	70 x 70 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 319229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319229 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN (EAN) 4013364024526, Codice doganale (EU): 85359000, Peso lordo: 337.80 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas con placa intermedia para picas de tierra / varillas captadoras
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
con picas de tierra o varillas captadoras
Material de la borna: St/tZn
Margen de apriete Rd/Rd: 16 / 8-10 mm
Margen de apriete Rd/pletina: 16 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 16 FL30 ZP STTZN
art. no.: 319202
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd/Rd	16 / 8-10 mm
Margen de apriete Rd/pletina	16 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/Rd	16 / 8-10 mm
Margen de apriete Rd/pletina	16 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 319202 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319202 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319219 KS 8.10 16 FL30 ZP V4A

GTIN (EAN) 4013364069916, Codice doganale (EU): 85359000, Peso lordo: 323.90 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas con placa intermedia para picas de tierra / varillas captadoras
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
con picas de tierra o varillas captadoras
Material de la borna: INOX (V4A)
Margen de apriete Rd/Rd: 16 / 8-10 mm
Margen de apriete Rd/pletina: 16 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Placa intermedia: sí
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 16 FL30 ZP V4A
art. no.: 319219
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	16 / 8-10 mm
Margen de apriete Rd/pletina	16 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete Rd/Rd	16 / 8-10 mm
Margen de apriete Rd/pletina	16 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Placa intermedia	sí
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 319219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319219 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318201 KS 8.10 FL30 STTZN

GTIN (EAN) 4013364021464, Codice doganale (EU): 85359000, Peso lordo: 238.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas sin placa intermedia para conectores redondos y pletinas de St/tZn
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL30 STTZN
art. no.: 318201
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 318201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318207 KS 8.10 FL30 CU

GTIN (EAN) 4013364021488, Codice doganale (EU): 85359000, Peso lordo: 257.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas sin placa intermedia para conectores redondos y pletinas de cobre
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: Cu
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX(V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL30 CU
art. no.: 318207
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	Cu
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	Cu
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX(V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 318207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318209 KS 8.10 FL30 V4A

GTIN (EAN) 4013364035973, Codice doganale (EU): 85359000, Peso lordo: 249.40 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas sin placa intermedia para conectores redondos y pletinas INOX (V4A)
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: INOX (V4A)
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 FL30 V4A
art. no.: 318209
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 318209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318209 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318251 KS 8.10 8.10 FL30 STTZN

GTIN (EAN) 4013364046559, Codice doganale (EU): 85359000, Peso lordo: 245.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas sin placa intermedia para dos conectores redondos y pletinas de St/tZn
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 STTZN
art. no.: 318251
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 318251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318251 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318219 KS 8.10 8.10 FL30 V4A

GTIN (EAN) 4013364129320, Codice doganale (EU): 85359000, Peso lordo: 239.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas sin placa intermedia para dos conectores redondos y pletinas INOX
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: INOX(V4A)
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 8.10 FL30 V4A
art. no.: 318219
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX(V4A)
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX(V4A)
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Margen de apriete (flexible/cable)	35-120 mm²
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 318219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318219 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318033 KS FL30 STTZN

GTIN (EAN) 4013364021471, Codice doganale (EU): 85359000, Peso lordo: 240.00 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas sin placa intermedia para dos pletinas de St/tZn
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS FL30 STTZN
art. no.: 318033
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 318033 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318033 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318233 KS FL30 V4A

GTIN (EAN) 4013364096646, Codice doganale (EU): 85359000, Peso lordo: 229.30 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas sin placa intermedia para dos pletinas INOX (V4A)
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: INOX (V4A)
Margen de apriete pletina/pletina: 30 / 30 mm
Material del tornillo/de la tuerca: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: KS FL30 V4A
art. no.: 318233
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX (V4A)
Margen de apriete pletina/pletina	30 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	INOX (V4A)
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	INOX (V4A)
Material número	1.4571 / 1.4404 / 1.4401
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 318233 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318233 è stato aggiunto al carrello.

Apri Web-Shop

Art. 320044 KS FL40 STTZN

GTIN (EAN) 4013364021501, Codice doganale (EU): 85359000, Peso lordo: 305.80 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Crucetas sin placa intermedia para dos pletinas de St/tZn y hasta 40 mm
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete pletina/pletina: 30-40 / 30-40 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS FL40 STTZN
art. no.: 320044
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Dimensiones	70 x 70 x 3 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete pletina/pletina	30-40 / 30-40 mm
Tornillo	di M8 x 30 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	70 x 70 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 320044 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 320044 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318252 KS 8.10 16 FL30 STTZN

GTIN (EAN) 4013364048454, Codice doganale (EU): 85359000, Peso lordo: 255.80 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Crucetas sin placa intermedia para picas de tierra / varillas captadoras
Crucetas para conexiones sobre y
bajo tierra
para conexión de conductores
para posiciones en cruz, en paralelo o en T
Material de la borna: St/tZn
Margen de apriete Rd/Rd: 8-10 / 16 mm
Margen de apriete Rd/pletina: 16 / 30 mm
Material del tornillo/de la tuerca: St/tZn
Norma: EN 62561-1

Producto DEHN
Tipo: KS 8.10 16 FL30 STTZN
art. no.: 318252
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 16 mm
Margen de apriete Rd/pletina	16 / 30 mm
Dimensiones	60 x 60 x 3 mm
Norma	EN 62561-1
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd/Rd	8-10 / 16 mm
Margen de apriete Rd/pletina	16 / 30 mm
Tornillo	di M8 x 25 mm
Material del tornillo/de la tuerca	St/tZn
Dimensiones	60 x 60 x 3 mm
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Revestimiento de zinc según EN 1461	~50 µm
*⁾ Para la clasificación exacta por favor véase el certificado de prueba.

Prodotto 318252 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318252 è stato aggiunto al carrello.

Apri Web-Shop

Crucetas para conexiones sobre y bajo tierra

Con placa intermedia para conductores redondos y pletinas

Art. 319201 KS 8.10 8.10 FL30 ZP STTZN

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319201 è stato aggiunto al blocco note.

Prodotto 319201 è stato aggiunto al carrello.

Art. 319207 KS 8.10 8.10 FL30 ZP CU

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319207 è stato aggiunto al blocco note.

Prodotto 319207 è stato aggiunto al carrello.

Art. 319209 KS 8.10 8.10 FL30 ZP V4A

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319209 è stato aggiunto al blocco note.

Prodotto 319209 è stato aggiunto al carrello.

Con placa intermedia para conductores redondos y pletinas hasta 40 mm

Art. 321045 KS 8.10 FL40 STTZN

Non siete autorizzati per eseguire un download 321045.stp

Non siete autorizzati per eseguire un download 321045.igs

Non siete autorizzati per eseguire un download 321045.jt

Non siete autorizzati per eseguire un download 321045.dwg

Non siete autorizzati per eseguire un download 321045m_D.dxf

Prodotto 321045 è stato aggiunto al blocco note.

Prodotto 321045 è stato aggiunto al carrello.

Art. 321047 KS 8.10 FL40 CU

Non siete autorizzati per eseguire un download 321045.stp

Non siete autorizzati per eseguire un download 321045.igs

Non siete autorizzati per eseguire un download 321045.jt

Non siete autorizzati per eseguire un download 321045.dwg

Non siete autorizzati per eseguire un download 321045m_D.dxf

Prodotto 321047 è stato aggiunto al blocco note.

Prodotto 321047 è stato aggiunto al carrello.

Con placa intermedia para dos conductores redondos y pletinas hasta 40 mm

Art. 319229 KS 7.10 7.10 FL40 ZP V4A

Non siete autorizzati per eseguire un download 319229.stp

Non siete autorizzati per eseguire un download 319229.igs

Non siete autorizzati per eseguire un download 319229.jt

Non siete autorizzati per eseguire un download 319229.dwg

Non siete autorizzati per eseguire un download 319229m_D.dxf

Prodotto 319229 è stato aggiunto al blocco note.

Prodotto 319229 è stato aggiunto al carrello.

Con placa intermedia para picas de tierra

Art. 319202 KS 8.10 16 FL30 ZP STTZN

Non siete autorizzati per eseguire un download 319202.stp

Non siete autorizzati per eseguire un download 319202.igs

Non siete autorizzati per eseguire un download 319202.jt

Non siete autorizzati per eseguire un download 319202.dwg

Non siete autorizzati per eseguire un download 319202m_D.dxf

Prodotto 319202 è stato aggiunto al blocco note.

Prodotto 319202 è stato aggiunto al carrello.

Art. 319219 KS 8.10 16 FL30 ZP V4A

Non siete autorizzati per eseguire un download 319202.stp

Non siete autorizzati per eseguire un download 319202.igs

Non siete autorizzati per eseguire un download 319202.jt

Non siete autorizzati per eseguire un download 319202.dwg

Non siete autorizzati per eseguire un download 319202m_D.dxf

Prodotto 319219 è stato aggiunto al blocco note.

Prodotto 319219 è stato aggiunto al carrello.

Sin placa intermedia para conductores redondos y pletinas

Art. 318201 KS 8.10 FL30 STTZN

Non siete autorizzati per eseguire un download 318201.stp

Non siete autorizzati per eseguire un download 318201.igs

Non siete autorizzati per eseguire un download 318201.jt

Non siete autorizzati per eseguire un download 318201.dwg

Non siete autorizzati per eseguire un download 318201m_D.dxf

Prodotto 318201 è stato aggiunto al blocco note.

Prodotto 318201 è stato aggiunto al carrello.

Art. 318207 KS 8.10 FL30 CU

Non siete autorizzati per eseguire un download 318201.stp
