DEHNcord

Protección contra sobretensiones unipolar, bipolar o tripolar con dispositivo de vigilancia y desconexión
Indicación óptica de fallo
Versiones disponibles con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control
Diseño compacto, también para zonas de exterior

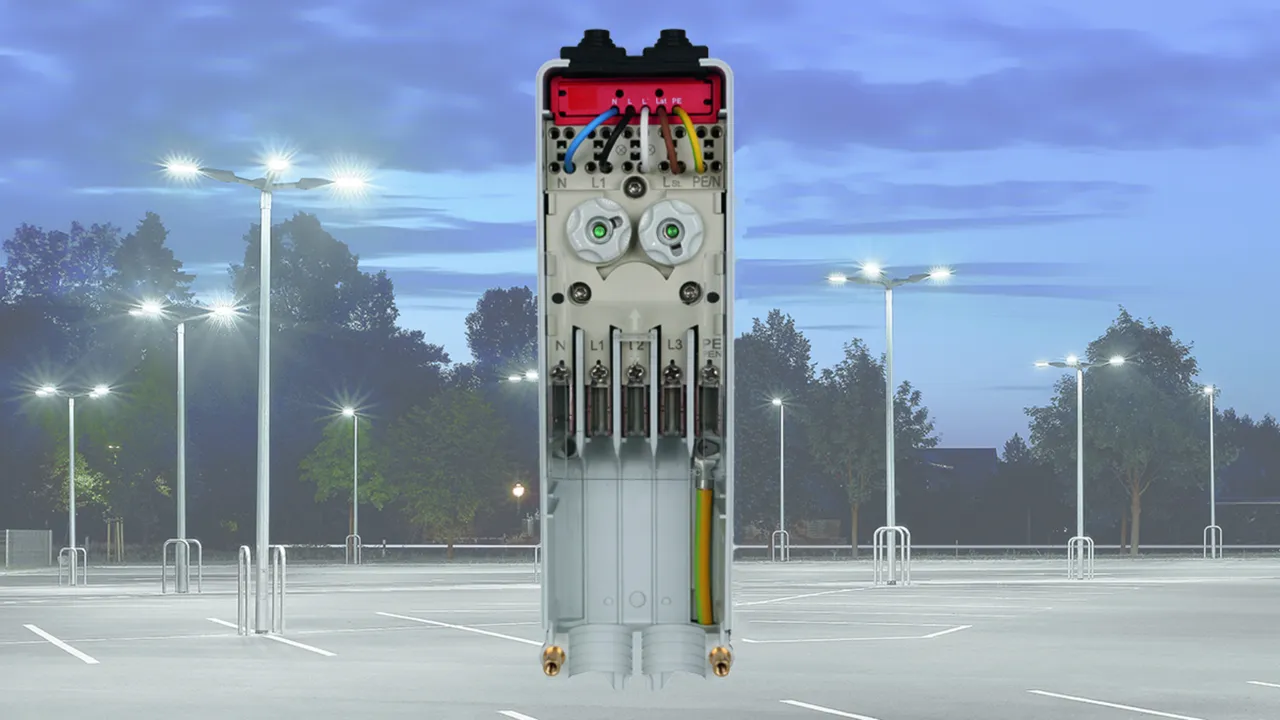

Para su utilización en cajas de interconexión, sistemas de empotrar, canaletas de cables y cajas de montaje

Dettagli

DEHNcord 3P TT 275 FM

Descargador trifásico, compacto para los sistemas TT y TN-S.

1 Prodotto

Art. 900439 DCOR 3P TT 275 FM

GTIN (EAN) 4013364436053, Codice doganale (EU): 85363030, Peso lordo: 129.38 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones
DEHNcord 3P TT 275 FM
Descargador multipolar de sobretensiones
Tipo 2 + Tipo 3 según EN 61643-11
para su utilización en sistemas de instalación
con contacto de señalización a distancia,
indicación del estado operativo/de fallo
instalación facultativamente a través de
carril DIN o brida atornillable
dimensiones compactas: 94 x 39,5 x 36 mm
Máx. tensión de servicio: 275 V ac
Máx. tensión de servicio: 350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Corriente total de descarga (8/20): 40 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario:
en serie 25 A gG/ en paralelo 40 A gG
Máx. corriente de carga AC: 25 A
Coordinación energética según DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR 3P TT 275 FM
art. no.: 900439
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de carga AC / DC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	40 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes sector primario, cableado en serie	25 A gG
Máx. protección contra sobrecorrientes sector primario, cableado paralelo (cableado)	40 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 sec. – resistencia
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – resistencia
Medida de aislamiento	hasta 500 V DC en estado conectado
Estado operativo / defectuoso	verde / rojo
Sección de conexión (bornas Push-in)	0,2 ... 6 mm²rígido / flexible
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 móds., DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Prodotto 900439 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900439 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord 1P 275 D FM

Descargador de sobretensiones monofásico y reducido para redes TT Con circuito de protección integrado para interfaz DALI.

1 Prodotto

Art. 900438 DCOR 1P 275 D FM

GTIN (EAN) 4013364526891, Codice doganale (EU): 85363030, Peso lordo: 86.27 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord 1P 275 D FM
Descargador de sobretensiones monofásico
DEHNcord según EN 61643-11
y EN 61643-21 con
circuito de protección integrado para la interfaz de comunicación
para su uso en sistemas de instalación
con contacto de señalización remota, señalización del estado operativo
Montaje sobre carril DIN o eclisas para atornillar
Dimensiones reducidas: 94 x 39,5 x 36 mm
Valores técnicos (lado de energía):
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Capacidad de apagado de corriente consecutiva [N-PE]: 100 A eff
Protección contra sobrecorrientes máxima aguas arriba del descargador:
serie 25 A gG / paralelo 40 A gG
Corriente de carga máx. 25 A
Valores técnicos (lado de señal):
Máxima tensión de servicio: 28 V CC
Nivel de protección hilo-hilo con In C2: ≤ 50 V
C2 Corriente nominal de descarga (8/20) por hilo: 5 kA
Corriente nominal a 45 °C: 0,3 A
Conexión de conductores: Push-in
Coordinación energética según DIN EN 62305-4
Con descargadores de la familia Red/Line

Producto DEHN
Tipo: DCOR 1P 275 D FM
art. no.: 900438
o equivalente

Certificati

Caratteristiche tecniche

Datos técnicos
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Certificaciones	KEMA
Datos técnicos del lado de señal
Tipo de descargador	U
Tensión nominal CC (U_N )	24 V
Máx. tensión permisible de servicio CC (U_C )	28 V
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1,8 Ohmios
Frecuencia de corte hilo-hilo (100 Ω) (f_G )	10 MHz

Datos técnicos
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de carga AC / DC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes sector primario, cableado en serie	25 A gG
Máx. protección contra sobrecorrientes sector primario, cableado paralelo (cableado)	40 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 sec. – resistencia
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – resistencia
Medida de aislamiento	hasta 500 V DC en estado conectado
Estado operativo / defectuoso	verde / rojo
Sección de conexión (bornas Push-in)	0,2 ... 6 mm²rígido / flexible
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 móds., DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos del lado de señal
Tipo de descargador	U
Categoría de impulsos	C1, C2, C3
Tensión nominal CC (U_N )	24 V
Máx. tensión permisible de servicio CC (U_C )	28 V
Corriente nominal a 45 °C (I_L )	0,3 A
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 50 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 710 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 48 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 550 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 40 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedancia en serie por hilo	1,8 Ohmios
Frecuencia de corte hilo-hilo (100 Ω) (f_G )	10 MHz
Capacidad hilo-hilo (C)	≤ 0,64 nF
Capacidad hilo-PG (C)	≤ 7,7 pF
Rango de temperatura de servicio (T_U )	-40 °C a +80 °C
Clase de protección	IP 20
Conexión D+, D-/D+', D-'	Push-in / Push-in
Sección de conexión, rígido	0,2-6 mm²
Sección de conexión, multifilamento	0,2-6 mm²
Puesta a tierra mediante	Borna de PE
Normas de verificación	IEC 61643-21 / EN 61643-21

Prodotto 900438 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900438 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P

Descargador bipolar de sobretensiones para todos los sistemas de instalación (circuito 1+1) y luminarias. Clase de protección I. Diseño compacto.

2 Prodotti

Art. 900430 DCOR L 2P 275

GTIN (EAN) 4013364157286, Codice doganale (EU): 85363030, Peso lordo: 73.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 2P 275
Descargador bipolar de sobretensiones
para su aplicación en todos los sistemas de instalación de 230 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA
Corriente total de descarga: 20 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275
art. no.: 900430
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud: 230 mm (L, N) / 240 mm (PE)
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

Prodotto 900430 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900430 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900432 DCOR L 2P 320

GTIN (EAN) 4013364157309, Codice doganale (EU): 85363030, Peso lordo: 74.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 2P 320
Descargador bipolar de sobretensiones para su
aplicación en todos los sistemas de instalación de 230/277 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 5 kA
Corriente total de descarga: 20 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 320
art. no.: 900432
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 277 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud: 230 mm (L, N) / 240 mm (PE)
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

Prodotto 900432 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900432 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 1P

Descargador unipolar de sobretensiones para las luminarias. Clase de protección II. Diseño compacto.

2 Prodotti

Art. 900431 DCOR L 1P 275

GTIN (EAN) 4013364310827, Codice doganale (EU): 85363030, Peso lordo: 60.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 1P 275
Descargador unipolar de sobretensiones
para su aplicación en todos los sistemas de instalación de 230 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 1P 275
art. no.: 900431
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

Prodotto 900431 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900431 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900433 DCOR L 1P 320

GTIN (EAN) 4013364157316, Codice doganale (EU): 85363030, Peso lordo: 61.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 1P 320
Descargador unipolar de sobretensiones
para su aplicación en todos los sistemas
de instalación de 230/277 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 5 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 1P 320
art. no.: 900433
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 277 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

Prodotto 900433 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900433 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P SN1864

Descargador bipolar para las iluminarias de clase de protección II; dimensiones compactas. Con función de desconexión en caso de fallo.

1 Prodotto

Art. 999906 DCOR L 2P SN1864

GTIN (EAN) 4013364310926, Codice doganale (EU): 85363030, Peso lordo: 70.50 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 2P SN1864
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Con protección para la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P SN1864
art. no.: 999906
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cabezal de la lámpara / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA

Prodotto 999906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 999906 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P SN1860

Descargador de sobretensiones para todos los tipos de sistemas de instalación. Diseño compacto. Con función de desconexión en caso de fallo.

1 Prodotto

Art. 999937 DCOR L 2P SN1860

GTIN (EAN) 4013364303195, Codice doganale (EU): 85363030, Peso lordo: 86.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 2P SN1860
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P SN1860
art. no.: 999937
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud de 160 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior, cajas de fusibles / cajas de interconexión para instalación en mástiles
Clase de protección	IP 20
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Prodotto 999937 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 999937 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO LTG

Descargador de sobretensiones para todos los tipos de sistemas de instalación. Diseño compacto. Con función de desconexión en caso de fallo.

1 Prodotto

Art. 900446 DCOR L 2P 275 SO LTG

GTIN (EAN) 4013364292970, Codice doganale (EU): 85363030, Peso lordo: 62.50 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 2P 275 SO LTG
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO LTG
art. no.: 900446
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior, cajas de fusibles / cajas de interconexión para instalación en mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Prodotto 900446 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900446 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 3P 275 SO LTG

Descargador tripolar para todos los sistemas de instalación. Diseño compacto. Con función de desconexión del circuito de corriente de carga en caso de fallo y protección de la fase de control.

1 Prodotto

Art. 900445 DCOR L 3P 275 SO LTG

GTIN (EAN) 4013364280380, Codice doganale (EU): 85363030, Peso lordo: 71.50 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 3P 275 SO LTG
Descargador multipolar de sobretensiones Tipo 2 según la EN 61643-11
para su aplicación en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación óptica de fallo
integrada para la tensión de alimentación y fase de control
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 3P 275 SO LTG
art. no.: 900445
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Prodotto 900445 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900445 è stato aggiunto al carrello.

Apri Web-Shop

SK EK480 G2S-2d LM DCOR

La caja de fusibles EK480 es un producto de alta calidad y prestaciones fabricado por la compañía Langmatz. La gama de productos EK480
cumple todos los requerimientos mecánicos y eléctricos exigidos por las normativas. Así, las luminarias con sistemas electrónicos de alta calidad
que incorporan esta caja de fusibles quedan protegidas eficientemente contra las sobretensiones causadas por procesos de conmutación o
descargas cercanas de rayo.

1 Prodotto

Art. 900443 SK EK480 G2S-2d LM DCOR

GTIN (EAN) 4013364394322, Codice doganale (EU): 85362010, Peso lordo: 788.00 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Caja de fusibles EK480 con descargador de sobretensiones
DEHNcord L 3P 275 SO LTG
para la protección de luminarias de led de mástil
Descargador multipolar de sobretensiones Tipo 2
según la EN 61643-11
para su aplicación en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación óptica de fallo
integrada para la tensión de alimentación y fase de control
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line
Dimensiones de la caja: 277x80x67 mm
Nivel de protección: IP54 según la DIN VDE 0470
Clase de protección: II

Producto DEHN
Tipo: SK EK480 G2S-2d LM DCOR
art. no.: 900443
o equivalente

Certificati

Caratteristiche tecniche

Datos de la caja de fusibles
Dimensiones	276 x 81 x 70 mm
Desde el diámetro interior del mástil	89 mm
Técnica de apriete	entrada: técnica de fijación con borna deslizante/salida: muelle elástico de tracción
Máx. sección de apriete	1-3 cables (4 y/o 5 x 16 mm²)
Bornas de salida	máx. 2,5 mm²
Datos del descargador de sobretensiones DEHNcord L 3P 275 SO LTG
DPS según la EN 61643-11 / ... IEC 61643-11	tipo 2 / clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente máxima de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes de lado de red	B 16 A

Datos de la caja de fusibles
Designación	EK480 con protección contra sobretensiones
Dimensiones	276 x 81 x 70 mm
Desde el diámetro interior del mástil	89 mm
Material de la carcasa	poliamida
Color de la carcasa	color estándar RAL 7035 gris alba
Diseño	según la DIN 43628 y VDE 0660-505
Clase de protección	IP54 según la DIN VDE 0470
Nivel de protección	II
Cubierta	transparente o gris
Técnica de apriete	entrada: técnica de fijación con borna deslizante/salida: muelle elástico de tracción
Máx. sección de apriete	1-3 cables (4 y/o 5 x 16 mm²)
Bornas de salida	máx. 2,5 mm²
Datos del descargador de sobretensiones DEHNcord L 3P 275 SO LTG
DPS según la EN 61643-11 / ... IEC 61643-11	tipo 2 / clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	tipo 2 + tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente máxima de descarga (8/20 µs) (I_max )	10 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Máx. corriente AC bajo carga (I_L )	10 A
Máx. protección contra sobrecorrientes de lado de red	B 16 A
Resistencia a cortocircuitos con protección contra sobrecorrientes en el lado de red (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorrientes en el lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (UT) – Características	335 V / 5 sec. – soportado
Tensión TOV [L-N] (UT) – Características	440 V / 120 min. – fallo seguro
Tensión (TOV) [N-PE] (UT) – Características	1200 V / 200 ms – fallo seguro
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Flexibles de conexión	1,5 mm², longitud de 60 mm
Material de la carcasa	termoplástico de color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de interconexión para la instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
- Choque combinado (U_OC )	10 kV

Prodotto 900443 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900443 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO LT

Descargador bipolar para los sistemas TNC. Diseño compacto. Con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control.

1 Prodotto

Art. 900435 DCOR L 2P 275 SO LT

GTIN (EAN) 4013364292963, Codice doganale (EU): 85363030, Peso lordo: 70.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 2P 275 SO LT
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO LT
art. no.: 900435
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-PEN] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-PEN] (U_P )	≤ 1,5 kV
Nivel de protección [L-PEN] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-PEN] con 1,5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-PEN] (t_A )	≤ 25 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-PEN] (U_T) – característica	335 V / 5 sec. – soportado
Tensión TOV [L-PEN] (U_T) – característica	440 V / 120 min. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Prodotto 900435 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900435 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 3P 275 SO IP

Descargador tripolar de utilización universal para todos los sistemas de instalaciones. Diseño compacto. Clase de protección IP 65. Con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control.

1 Prodotto

Art. 900447 DCOR L 3P 275 SO IP

GTIN (EAN) 4013364282216, Codice doganale (EU): 85363030, Peso lordo: 146.60 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 3P 275 SO IP
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
con cables para el montaje en el exterior (grado de protección IP65),
por ejemplo en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación
óptica de fallo integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 3P 275 SO IP
art. no.: 900447
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Cable de conexión	1,5 mm², longitud aprox. 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Clase de protección	IP 65
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Prodotto 900447 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900447 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord L 2P 275 SO IP

Descargador bipolar de utilización universal para todos tipos de sistemas de instalación. Diseño compacto. Clase de protección IP 65. Con función de desconexión en caso de fallo.

1 Prodotto

Art. 900448 DCOR L 2P 275 SO IP

GTIN (EAN) 4013364293007, Codice doganale (EU): 85363030, Peso lordo: 139.90 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord L 2P 275 SO IP
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
con cables para el montaje en el exterior
(nivel de protección IP65), p. ej. en cajas de interconexión
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
con abrazadera de fijación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO IP
art. no.: 900448
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Cable de conexión	1,5 mm², longitud aprox. 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Clase de protección	IP 65
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Prodotto 900448 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900448 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord R 3P

Descargador de sobretensiones para proteger persianas eléctricas. Diseño compacto.

1 Prodotto

Art. 900449 DCOR R 3P 275

GTIN (EAN) 4013364320031, Codice doganale (EU): 85363030, Peso lordo: 151.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcord R 3P 275
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para el montaje en el exterior (nivel de protección IP54)
para la protección de protecciones visuales y solares
electrícos o respectivamente persianas plegables
Interrupción del circuito de carga en caos de fallo
para la operación hacia abajo.
Señal acústica de fallo para ambos circuitos de protección
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 2,5 kA
Corriente total de descarga (8/20) [L+N-PE]: 15 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR R 3P 275
art. no.: 900449
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	2,5 kA
Corriente max. de descarga (8/20 µs) (I_max )	5 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Conexión	Hirschmann STAK 3 / STAS 3

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de carga AC (I_L )	10 A
Corriente nominal de descarga (8/20 µs) (I_n )	2,5 kA
Corriente max. de descarga (8/20 µs) (I_max )	5 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	15 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación acústica de fallo	sí
Interrupción del circuito de corriente bajo carga en caso de fallo	sí para la operación descendente
Número de puertos	1
Conexión	Hirschmann STAK 3 / STAS 3
Temperatura de funcionamiento (T_U )	-20 °C ... +70 °C
Clase de protección	IP 54

Prodotto 900449 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900449 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcord

Dettagli

DEHNcord 3P TT 275 FM

Art. 900439 DCOR 3P TT 275 FM

Non siete autorizzati per eseguire un download 900439.stp

Non siete autorizzati per eseguire un download 900439.igs

Non siete autorizzati per eseguire un download 900439.jt

Non siete autorizzati per eseguire un download 900439.dwg

Non siete autorizzati per eseguire un download 900439m_D.dxf

Non siete autorizzati per eseguire un download 900439_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900439.wspak

Prodotto 900439 è stato aggiunto al blocco note.

Prodotto 900439 è stato aggiunto al carrello.

DEHNcord 1P 275 D FM

Art. 900438 DCOR 1P 275 D FM

Non siete autorizzati per eseguire un download 900439.stp

Non siete autorizzati per eseguire un download 900439.igs

Non siete autorizzati per eseguire un download 900439.jt

Non siete autorizzati per eseguire un download 900439.dwg

Non siete autorizzati per eseguire un download 900439m_D.dxf

Non siete autorizzati per eseguire un download 900439_eplan.zip

Non siete autorizzati per eseguire un download DEHN.900439.wspak

Prodotto 900438 è stato aggiunto al blocco note.

Prodotto 900438 è stato aggiunto al carrello.

DEHNcord L 2P

Art. 900430 DCOR L 2P 275

Non siete autorizzati per eseguire un download 900430.stp

Non siete autorizzati per eseguire un download 900430.igs

Non siete autorizzati per eseguire un download 900430.jt

Non siete autorizzati per eseguire un download 900430.dwg

Non siete autorizzati per eseguire un download 900430m.dxf

Non siete autorizzati per eseguire un download DEHN.900430.edz

Non siete autorizzati per eseguire un download DEHN.900430.wspak

Prodotto 900430 è stato aggiunto al blocco note.

Prodotto 900430 è stato aggiunto al carrello.

Art. 900432 DCOR L 2P 320

Non siete autorizzati per eseguire un download 900430.stp

Non siete autorizzati per eseguire un download 900430.igs

Non siete autorizzati per eseguire un download 900430.jt

Non siete autorizzati per eseguire un download 900430.dwg

Non siete autorizzati per eseguire un download 900430m.dxf

Non siete autorizzati per eseguire un download DEHN.900432.edz

Non siete autorizzati per eseguire un download DEHN.900432.wspak

Prodotto 900432 è stato aggiunto al blocco note.

Prodotto 900432 è stato aggiunto al carrello.

DEHNcord L 1P

Art. 900431 DCOR L 1P 275

Non siete autorizzati per eseguire un download 900431.stp

Non siete autorizzati per eseguire un download 900431.igs

Non siete autorizzati per eseguire un download 900431.jt

Non siete autorizzati per eseguire un download 900431.dwg

Non siete autorizzati per eseguire un download 900431m.dxf

Non siete autorizzati per eseguire un download DEHN.900431.edz

Non siete autorizzati per eseguire un download DEHN.900431.wspak

Prodotto 900431 è stato aggiunto al blocco note.

Prodotto 900431 è stato aggiunto al carrello.

Art. 900433 DCOR L 1P 320

Non siete autorizzati per eseguire un download 900431.stp

Non siete autorizzati per eseguire un download 900431.igs

Non siete autorizzati per eseguire un download 900431.jt

Non siete autorizzati per eseguire un download 900431.dwg

Non siete autorizzati per eseguire un download 900431m.dxf

Non siete autorizzati per eseguire un download DEHN.900433.edz

Non siete autorizzati per eseguire un download DEHN.900433.wspak

Prodotto 900433 è stato aggiunto al blocco note.

Prodotto 900433 è stato aggiunto al carrello.

DEHNcord L 2P SN1864

Art. 999906 DCOR L 2P SN1864

Non siete autorizzati per eseguire un download 999906.stp

Non siete autorizzati per eseguire un download 999906.igs

Non siete autorizzati per eseguire un download 999906.jt

Non siete autorizzati per eseguire un download 999906.dwg

Non siete autorizzati per eseguire un download 999906m_D.dxf

Non siete autorizzati per eseguire un download DEHN.999906.edz

Non siete autorizzati per eseguire un download DEHN.999906.wspak

Prodotto 999906 è stato aggiunto al blocco note.

Prodotto 999906 è stato aggiunto al carrello.

DEHNcord L 2P SN1860

Art. 999937 DCOR L 2P SN1860

Non siete autorizzati per eseguire un download 999937.stp
