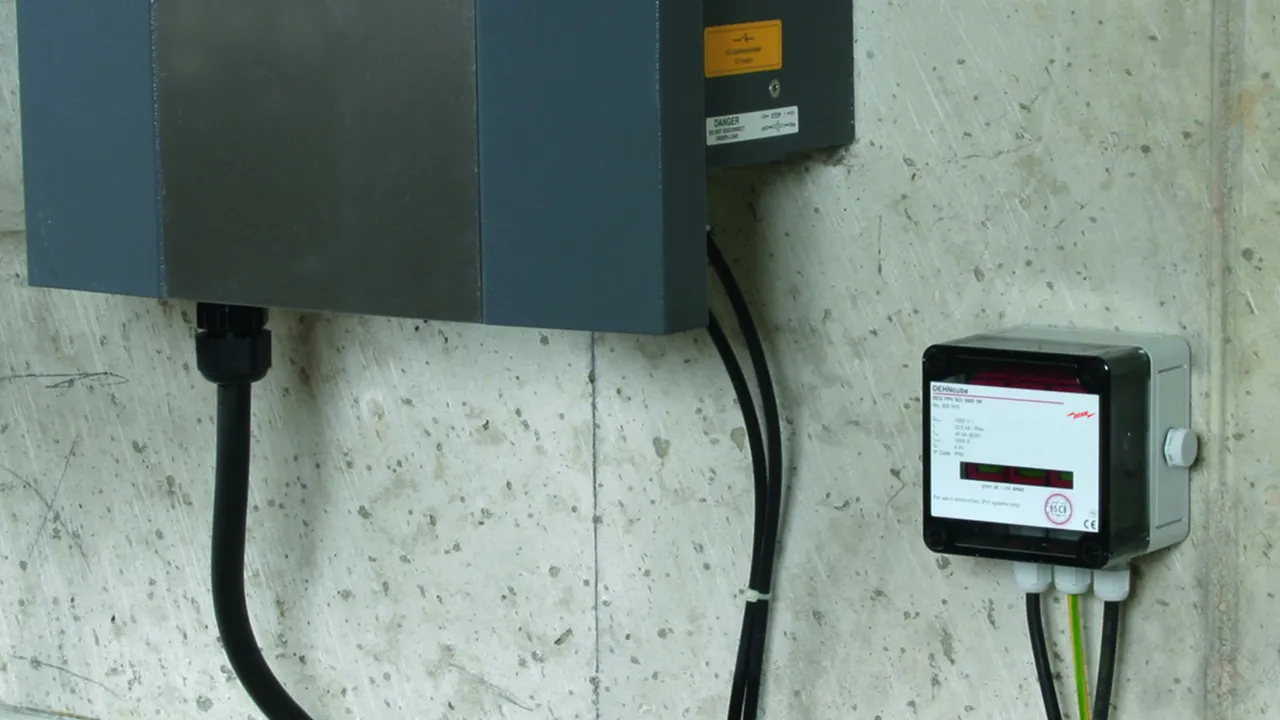

DEHNcube PV

Descargador de sobretensiones precableado y multipolo con protección IP 65 para instalaciones fotovoltaicas
Implementación sencilla de la protección contra sobretensiones sin ninguna exigencia de espacio en una caja de distribución
Cable de conexión precableado disponible para la conexión sencilla del descargador de sobretensiones directamente antes del inversor a proteger
Dispositivo combinado de aislamiento y cortocircuito con aislamiento eléctrico seguro en cada circuito de protección (tecnología SCI patentada)
Conexión sencilla, rápida y sin necesidad de utilizar herramientas mediante las bornas de resorte de tracción
Probado según EN 61643-31
Utilizable en todos los sistemas PV según IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

Descargador de sobretensiones tripolar IP65 con dispoditivo de conmutación DC de dos etapas para inversores PV para protección de una entrada MPP.

1 Prodotto

Art. 900910 DCU YPV SCI 1000 1M

GTIN (EAN) 4013364155046, Codice doganale (EU): 85363030, Peso lordo: 426.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcube YPV SCI 1000 1M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 1 entrada MPP con protección IP 65
Indicación de fallo
Tipo 2 según EN 61643-31 con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A
Dimensiones: 94 x 94 x 81 mm
Entrada de cable: 3 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 1M
art. no.: 900910
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	2.5 mm² rígido / flexible
Sección de conexión (máx.)	6 mm² rígido / flexible
Lugar de instalación	exterior
Clase de protección	IP 65
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	3x Ø3-7 mm
Dimensiones de la carcasa (an x al x pr)	94 x 94 x 81 mm
Certificados	KEMA

Prodotto 900910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900910 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube YPV SCI 1000 2M

Descargador de sobretensiones de 4 polos con grado de protección IP 65 con dispositivo de conmutación DC de tres etapas para inversores PV para proteger dos entradas MPP.

1 Prodotto

Art. 900920 DCU YPV SCI 1000 2M

GTIN (EAN) 4013364155053, Codice doganale (EU): 85363030, Peso lordo: 731.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNcube YPV SCI 1000 2M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 2 entradas MPP con protección IP 65
Indicación de fallo
Descargador de tipo 2 según EN 61643-31 Con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Máxima tensión PV: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A
Dimensiones: 130 x 94 x 81 mm
Entrada de cable: 5 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 2M
art. no.: 900920
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	2.5 mm² rígido / flexible
Sección de conexión (máx.)	6 mm² rígido / flexible
Lugar de instalación	exterior
Clase de protección	IP 65
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	5x Ø3-7 mm
Dimensiones de la carcasa (an x al x pr)	130 x 94 x 81 mm
Certificados	KEMA

Prodotto 900920 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900920 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 1M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Prodotto

Art. 900913 DCU 2 YPV 1100 1M 2S

GTIN (EAN) 4013364492455, Codice doganale (EU): 85372091, Peso lordo: 1.59 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Caja de conexión a generador DCU 2 YPV 1100 1M 2S
Caja de conexión a generador de hasta 1100 V CC
Para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 182 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples (conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 2S
art. no.: 900913
o equivalente

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo triples
Número de entradas de cables	2x M20

Prodotto 900913 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900913 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 2M 1S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Prodotto

Art. 900921 DCU 2 YPV 1100 2M 1S

GTIN (EAN) 4013364492462, Codice doganale (EU): 85372091, Peso lordo: 2.14 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Caja de conexión a generador DCU 2 YPV 1100 2M 1S
Caja de conexión a generador de hasta 1100 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 2 conexiones de tornillo cuádruples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S
art. no.: 900921
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo cuádruples
Número de entradas de cables	2x M20

Prodotto 900921 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900921 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 2M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger dos entradas MPP y dos cadenas cada una.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Prodotto

Art. 900923 DCU 2 YPV 1100 2M 2S

GTIN (EAN) 4013364492400, Codice doganale (EU): 85372091, Peso lordo: 2.21 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Caja de conexión a generador DCU 2 YPV 1100 2M 2S
Caja de conexión a generador hasta 1100 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 2S
art. no.: 900923
o equivalente

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	4 conexiones de tornillo triples
Número de entradas de cables	2x M20

Prodotto 900923 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900923 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Prodotto

Art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN (EAN) 4013364520318, Codice doganale (EU): 85371098, Peso lordo: 1.85 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Caja de conexión a generador de hasta 1000 V CC
Para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 182 x 180 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 1M 2S FM
art. no.: 900975
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo triples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

Prodotto 900975 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900975 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC para proteger dos entradas MPP y una cadena.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Prodotto

Art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN (EAN) 4013364520295, Codice doganale (EU): 85371098, Peso lordo: 2.69 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Caja de conexión a generador DCU 2 YPV 1+2 1000 2M 2S FM
Caja de conexión a generador hasta 1000 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 2M 2S FM
art. no.: 900976
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm²multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	4 conexiones de tornillo triples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

Prodotto 900976 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900976 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC con bornas de separación para proteger tres entradas MPP y dos cadenas en cada entrada.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Prodotto

Art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN (EAN) 4013364534766, Codice doganale (EU): 85372091, Peso lordo: 4.19 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Caja de conexión a generador hasta 1000 V CC
para la protección de tres entradas MPP y
dos cadenas en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 361 x 254 x 111 mm
Entrada de cable: 3 conexiones de tornillo séxtuples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 3M 2S FM
art. no.: 900978
o equivalente

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm²multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	3 conexiones de tornillo séxtuples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

Prodotto 900978 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900978 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de una entrada MPP y una cadena en cada entrada.

1 Prodotto

Art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN (EAN) 4013364529182, Codice doganale (EU): 85372091, Peso lordo: 1027.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Caja de conexión a generador de hasta 1100 V CC
para la protección de una entrada MPP
y una cadena con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 130 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 1S MC4 FM
art. no.: 900911
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm² rígido / 25 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm² multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

Prodotto 900911 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900911 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 2M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.

1 Prodotto

Art. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN (EAN) 4013364529205, Codice doganale (EU): 85372091, Peso lordo: 1963.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1100 2M 1S MC4
Caja de conexión a generador de hasta 1100 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S MC4
art. no.: 900924
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +50 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Prodotto 900924 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900924 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de tres entradas MPP y una cadena en cada entrada.

1 Prodotto

Art. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN (EAN) 4013364534742, Codice doganale (EU): 85372091, Peso lordo: 2.63 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Caja de conexión a generador de hasta 1100 V CC
Para la protección de tres entradas MPP
y una cadena en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (8/20) 40 kA
Hasta: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 3M 1S MC4 FM
art. no.: 900931
o equivalente

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +50 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Prodotto 900931 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900931 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de una entrada MPP y una cadena en cada entrada.

1 Prodotto

Art. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN (EAN) 4013364529199, Codice doganale (EU): 85372091, Peso lordo: 1169.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Caja de conexión a generador de hasta 1200 V CC
para la protección de una entrada MPP
y una cadena con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 130 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 1M 1S MC4
art. no.: 900985
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm²flexible / 25 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm² multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Prodotto 900985 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900985 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.

1 Prodotto

Art. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN (EAN) 4013364529212, Codice doganale (EU): 85372091, Peso lordo: 2.76 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Caja de conexión a generador de hasta 1200 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 1S MC4
art. no.: 900986
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	4 enchufes MC4 originales (PV-ADS4-EVO 2A), 4 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Prodotto 900986 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900986 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1200 V CC para proteger dos entradas MPP y dos cadenas cada una.

1 Prodotto

Art. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN (EAN) 4013364534735, Codice doganale (EU): 85372091, Peso lordo: 2.74 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Caja de conexión a generador hasta 1200 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 2S MC4
art. no.: 900987
o equivalente

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Prodotto 900987 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900987 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1200 V CC para la protección de tres entradas MPP y una cadena en cada entrada.

1 Prodotto

Art. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN (EAN) 4013364534759, Codice doganale (EU): 85372091, Peso lordo: 3.70 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Caja de conexión a generador de hasta 1200 V CC
Para la protección de tres entradas MPP
y una cadena en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 361 x 254 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
art. no.: 900988
o equivalente

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

Prodotto 900988 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900988 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Art. 900910 DCU YPV SCI 1000 1M

Non siete autorizzati per eseguire un download 900910.stp

Non siete autorizzati per eseguire un download 900910.igs

Non siete autorizzati per eseguire un download 900910.jt

Non siete autorizzati per eseguire un download 900910.dwg

Non siete autorizzati per eseguire un download 900910m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900910.wspak

Non siete autorizzati per eseguire un download DEHN.900910.edz

Prodotto 900910 è stato aggiunto al blocco note.

Prodotto 900910 è stato aggiunto al carrello.

DEHNcube YPV SCI 1000 2M

Art. 900920 DCU YPV SCI 1000 2M

Non siete autorizzati per eseguire un download 900920.stp

Non siete autorizzati per eseguire un download 900920.igs

Non siete autorizzati per eseguire un download 900920.jt

Non siete autorizzati per eseguire un download 900920.dwg

Non siete autorizzati per eseguire un download 900920m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900920.wspak

Non siete autorizzati per eseguire un download DEHN.900920.edz

Prodotto 900920 è stato aggiunto al blocco note.

Prodotto 900920 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 1M 2S

Art. 900913 DCU 2 YPV 1100 1M 2S

Non siete autorizzati per eseguire un download 900913.stp

Non siete autorizzati per eseguire un download 900913.igs

Non siete autorizzati per eseguire un download 900913.jt

Non siete autorizzati per eseguire un download 900913.dwg

Non siete autorizzati per eseguire un download 900913m_D.dxf

Prodotto 900913 è stato aggiunto al blocco note.

Prodotto 900913 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 1S

Art. 900921 DCU 2 YPV 1100 2M 1S

Non siete autorizzati per eseguire un download 900921.stp

Non siete autorizzati per eseguire un download 900921.igs

Non siete autorizzati per eseguire un download 900921.jt

Non siete autorizzati per eseguire un download 900921.dwg

Non siete autorizzati per eseguire un download 900921m_D.dxf

Prodotto 900921 è stato aggiunto al blocco note.

Prodotto 900921 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 2S

Art. 900923 DCU 2 YPV 1100 2M 2S

Non siete autorizzati per eseguire un download 900923.stp

Non siete autorizzati per eseguire un download 900923.igs

Non siete autorizzati per eseguire un download 900923.jt

Non siete autorizzati per eseguire un download 900923.dwg

Non siete autorizzati per eseguire un download 900923m_D.dxf

Prodotto 900923 è stato aggiunto al blocco note.

Prodotto 900923 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Non siete autorizzati per eseguire un download 900975.stp

Non siete autorizzati per eseguire un download 900975.igs

Non siete autorizzati per eseguire un download 900975.jt

Non siete autorizzati per eseguire un download 900975.dwg

Non siete autorizzati per eseguire un download 900975m_D.dxf

Prodotto 900975 è stato aggiunto al blocco note.

Prodotto 900975 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Non siete autorizzati per eseguire un download 900976.stp

Non siete autorizzati per eseguire un download 900976.igs

Non siete autorizzati per eseguire un download 900976.jt

Non siete autorizzati per eseguire un download 900976.dwg

Non siete autorizzati per eseguire un download 900976m_D.pdf

Prodotto 900976 è stato aggiunto al blocco note.

Prodotto 900976 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Non siete autorizzati per eseguire un download 900978m_D.dxf

Prodotto 900978 è stato aggiunto al blocco note.

Prodotto 900978 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Non siete autorizzati per eseguire un download 900911_900985.stp

Non siete autorizzati per eseguire un download 900911_900985.igs

Non siete autorizzati per eseguire un download 900911_900985.jt

Non siete autorizzati per eseguire un download 900911_900985.dwg

Non siete autorizzati per eseguire un download 900911_900985m_D.dxf
