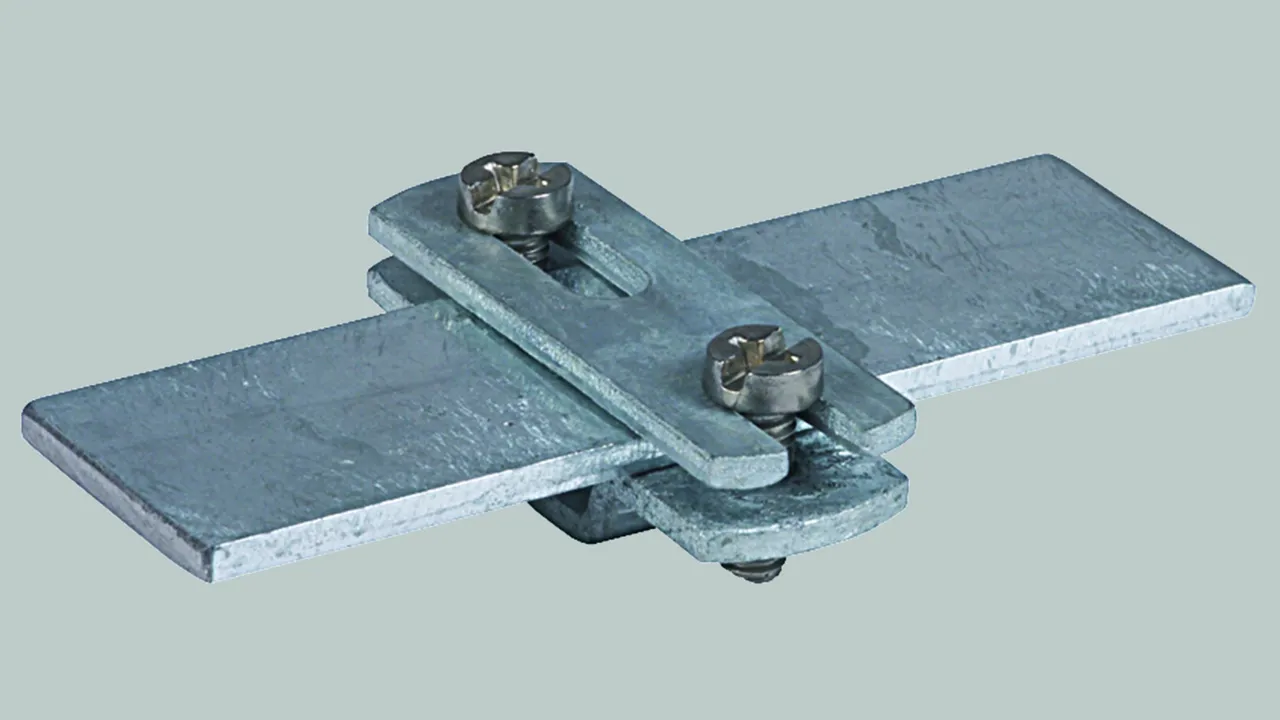

Soporte de pletinas con caballete - diseño plano

Caballete con dos tornillos M6.

Con orificio de fijación (6,5 x 16 mm)

2 Prodotti

Art. 284030 FBH ZS 30 B6.5X16 STTZN

GTIN (EAN) 4013364022485, Codice doganale (EU): 85389099, Peso lordo: 55.20 g, UM: 100.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 284030.stp

      Non siete autorizzati per eseguire un download 284030.stp

      Login
    • 284030.igs

      Non siete autorizzati per eseguire un download 284030.igs

      Login
    • 284030.jt

      Non siete autorizzati per eseguire un download 284030.jt

      Login
    • 284030.dwg

      Non siete autorizzati per eseguire un download 284030.dwg

      Login
    • 284030m_D.dxf

      Non siete autorizzati per eseguire un download 284030m_D.dxf

      Login

Altura de construcción del soporte de conductores: 10 mm
Inserción del soporte de pletinas: 30 x 3,5 mm
Material del soporte de conductores: St/tZn
Material de la base: St/tZn
Ancho/espesor del material: 3 mm

Producto DEHN
Tipo: FBH ZS 30 B6.5X16 STTZN
art. no.: 284030
o equivalente

Certificati



Caratteristiche tecniche

Altura de construcción del soporte de conductores 10 mm
Inserción del soporte de pletinas 30 x 3,5 mm
Material del soporte de conductores St/tZn
Material de la base St/tZn
Ancho/espesor del material (t) 3 mm
Ancho del componente de construcción (l1) 58 mm
Norma EN 62561-4

Prodotto 284030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 284030 è stato aggiunto al carrello.

Apri Web-Shop

Art. 284040 FBH ZS 40 B6.5X16 STTZN

GTIN (EAN) 4013364022492, Codice doganale (EU): 85389099, Peso lordo: 66.20 g, UM: 100.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 284040.stp

      Non siete autorizzati per eseguire un download 284040.stp

      Login
    • 284040.igs

      Non siete autorizzati per eseguire un download 284040.igs

      Login
    • 284040.jt

      Non siete autorizzati per eseguire un download 284040.jt

      Login
    • 284040.dwg

      Non siete autorizzati per eseguire un download 284040.dwg

      Login
    • 284030m_D.dxf

      Non siete autorizzati per eseguire un download 284030m_D.dxf

      Login

Altura de construcción del soporte de conductores: 10 mm
Inserción del soporte de pletinas: 40 x 4-5 mm
Material del soporte de conductores: St/tZn
Material de la base: St/tZn
Ancho/espesor del material: 3 mm

Producto DEHN
Tipo: FBH ZS 40 B6.5X16 STTZN
art. no.: 284040
o equivalente

Certificati



Caratteristiche tecniche

Altura de construcción del soporte de conductores 10 mm
Inserción del soporte de pletinas 40 x 4-5 mm
Material del soporte de conductores St/tZn
Material de la base St/tZn
Ancho/espesor del material (t) 3 mm
Ancho del componente de construcción (l1) 70 mm
Norma EN 62561-4

Prodotto 284040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 284040 è stato aggiunto al carrello.

Apri Web-Shop

Con orificio de fijación (6,5 x 16 mm) y tornillo de madera premontado

2 Prodotti

Art. 286030 FBH ZS 30 B6.5X16 HS5X50 STTZN

GTIN (EAN) 4013364022508, Codice doganale (EU): 85389099, Peso lordo: 61.90 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 286030.stp

      Non siete autorizzati per eseguire un download 286030.stp

      Login
    • 286030.igs

      Non siete autorizzati per eseguire un download 286030.igs

      Login
    • 286030.jt

      Non siete autorizzati per eseguire un download 286030.jt

      Login
    • 286030.dwg

      Non siete autorizzati per eseguire un download 286030.dwg

      Login
    • 286030m_D.dxf

      Non siete autorizzati per eseguire un download 286030m_D.dxf

      Login

Altura de construcción del soporte de conductores: 10 mm
Inserción del soporte de pletinas: 30 x 3,5 mm
Material del soporte de conductores: St/tZn
Material de la base: St/tZn
Ancho/espesor del material: 3 mm
Tornillo: 5 x 50 mm

Producto DEHN
Tipo: FBH ZS 30 B6.5X16 HS5X50 STTZN
art. no.: 286030
o equivalente

Certificati



Caratteristiche tecniche

Altura de construcción del soporte de conductores 10 mm
Inserción del soporte de pletinas 30 x 3,5 mm
Material del soporte de conductores St/tZn
Material de la base St/tZn
Ancho/espesor del material (t) 3 mm
Tornillo ak 5 x 50 mm
Ancho del componente de construcción (l1) 58 mm
Norma EN 62561-4

Prodotto 286030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 286030 è stato aggiunto al carrello.

Apri Web-Shop

Art. 286139 FBH ZS 30 B6.5X16 HS5X50 V2A

GTIN (EAN) 4013364035393, Codice doganale (EU): 85389099, Peso lordo: 46.50 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 286139.stp

      Non siete autorizzati per eseguire un download 286139.stp

      Login
    • 286139.igs

      Non siete autorizzati per eseguire un download 286139.igs

      Login
    • 286139.jt

      Non siete autorizzati per eseguire un download 286139.jt

      Login
    • 286139.dwg

      Non siete autorizzati per eseguire un download 286139.dwg

      Login
    • 286139m_D.dxf

      Non siete autorizzati per eseguire un download 286139m_D.dxf

      Login

Altura de construcción del soporte de conductores: 8,5 mm
Inserción del soporte de pletinas: 30 x 3,5 mm
Material del soporte de conductores: INOX
Material de la base: INOX
Ancho/espesor del material: 2 mm
Tornillo: 5 x 50 mm

Producto DEHN
Tipo: FBH ZS 30 B6.5X16 HS5X50 V2A
art. no.: 286139
o equivalente

Certificati



Caratteristiche tecniche

Altura de construcción del soporte de conductores 8,5 mm
Inserción del soporte de pletinas 30 x 3,5 mm
Material del soporte de conductores INOX
Material de la base INOX
Ancho/espesor del material (t) 2 mm
Tornillo ak 5 x 50 mm
Ancho del componente de construcción (l1) 58 mm
Norma EN 62561-4

Prodotto 286139 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 286139 è stato aggiunto al carrello.

Apri Web-Shop
