Soporte de conductores para sistemas de aislamiento térmico

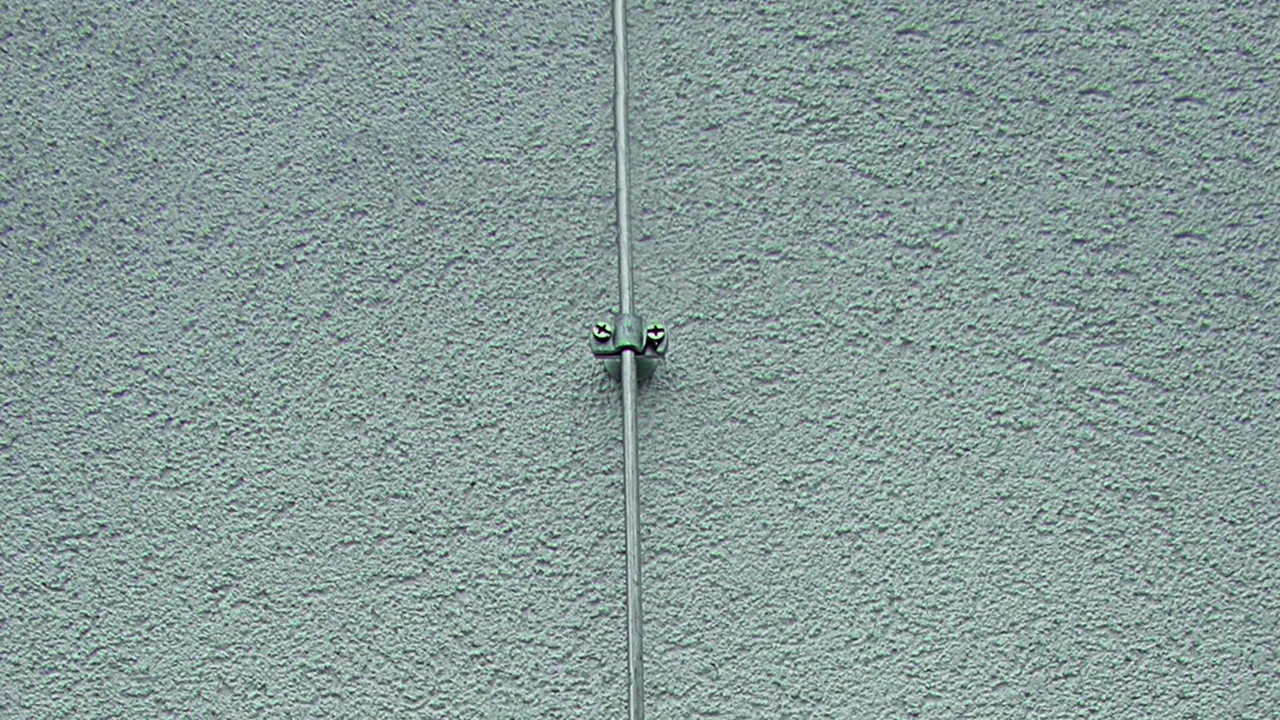

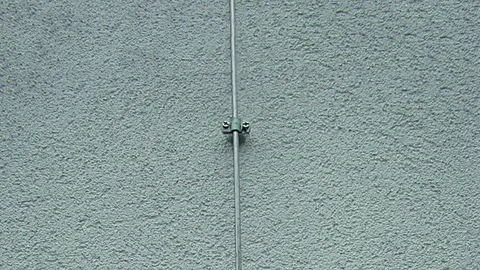

Soporte de conductores para la fijación de electrodos de dispersión a paredes con sistemas de aislamiento térmico.
Caballete con dos tornillos M6, con arandela (ZFP) y taco en material plástico Ø10 mm, guiado fijo del conductor.

3 Prodotti

Art. 273740 LH ZS 7.10 AB D10X140 STTZN ZG

GTIN (EAN) 4013364096714, Codice doganale (EU): 85389099, Peso lordo: 113.00 g, UM: 50.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 273740.stp

      Non siete autorizzati per eseguire un download 273740.stp

      Login
    • 273740.igs

      Non siete autorizzati per eseguire un download 273740.igs

      Login
    • 273740.jt

      Non siete autorizzati per eseguire un download 273740.jt

      Login
    • 273740.dwg

      Non siete autorizzati per eseguire un download 273740.dwg

      Login
    • 273740m_D.dxf

      Non siete autorizzati per eseguire un download 273740m_D.dxf

      Login
Soporte de conductores para sistemas de aislamiento térmico
Soporte de conductores, para sistemas de aislamiento térmico
Caballete con dos tornillos M6,
guiado del conductor fijo
Longitud de apriete: 70 mm
Inserción del soporte de conductores Rd: 7-10 mm
Material de la base: ZFP
Material del caballete: St/tZn
Tornillo del taco: (TX40) 7 x 140 mm

Producto DEHN
Tipo: LH ZS 7.10 AB D10X140 STTZN ZG
art. no.: 273740
o equivalente

Certificati



Caratteristiche tecniche

Longitud de apriete 70 mm
Longitud total 140 mm
Inserción del soporte de conductores Rd 7-10 mm
Material de la base ZFP
Material del caballete St/tZn
Altura de construcción del soporte de conductores 20 mm
Tornillo del taco bl (TX40) 7 x 140 mm
Norma EN 62561-4

Prodotto 273740 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273740 è stato aggiunto al carrello.

Apri Web-Shop

Art. 273741 LH ZS 7.10 AB D10X180 STTZN ZG

GTIN (EAN) 4013364096721, Codice doganale (EU): 85389099, Peso lordo: 126.22 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 273741.stp

      Non siete autorizzati per eseguire un download 273741.stp

      Login
    • 273741.igs

      Non siete autorizzati per eseguire un download 273741.igs

      Login
    • 273741.jt

      Non siete autorizzati per eseguire un download 273741.jt

      Login
    • 273741.dwg

      Non siete autorizzati per eseguire un download 273741.dwg

      Login
    • 273740m_D.dxf

      Non siete autorizzati per eseguire un download 273740m_D.dxf

      Login
Soporte de conductores para sistemas de aislamiento térmico
Soporte de conductores, para sistemas de aislamiento térmico
Caballete con dos tornillos M6,
guiado del conductor fijo
Longitud de apriete: 100 mm
Inserción del soporte de conductores Rd: 7-10 mm
Material de la base: ZFP
Material del caballete: St/tZn
Tornillo del taco: (TX40) 7 x 180 mm

Producto DEHN
Tipo: LH ZS 7.10 AB D10X180 STTZN ZG
art. no.: 273741
o equivalente

Certificati



Caratteristiche tecniche

Longitud de apriete 100 mm
Longitud total 180 mm
Inserción del soporte de conductores Rd 7-10 mm
Material de la base ZFP
Material del caballete St/tZn
Altura de construcción del soporte de conductores 20 mm
Tornillo del taco bl (TX40) 7 x 180 mm
Norma EN 62561-4

Prodotto 273741 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273741 è stato aggiunto al carrello.

Apri Web-Shop

Art. 273742 LH ZS 7.10 AB D10X240 STTZN ZG

GTIN (EAN) 4013364096738, Codice doganale (EU): 85389099, Peso lordo: 154.76 g, UM: 50.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 273742.stp

      Non siete autorizzati per eseguire un download 273742.stp

      Login
    • 273742.igs

      Non siete autorizzati per eseguire un download 273742.igs

      Login
    • 273742.jt

      Non siete autorizzati per eseguire un download 273742.jt

      Login
    • 273742.dwg

      Non siete autorizzati per eseguire un download 273742.dwg

      Login
    • 273740m_D.dxf

      Non siete autorizzati per eseguire un download 273740m_D.dxf

      Login
Soporte de conductores para sistemas de aislamiento térmico
Soporte de conductores, para sistemas de aislamiento térmico
Caballete con dos tornillos M6,
guiado del conductor fijo
Longitud de apriete: 160 mm
Inserción del soporte de conductores Rd: 7-10 mm
Material de la base: ZFP
Material del caballete: St/tZn
Tornillo del taco: (TX40) 7 x 240 mm

Producto DEHN
Tipo: LH ZS 7.10 AB D10X240 STTZN ZG
art. no.: 273742
o equivalente

Certificati



Caratteristiche tecniche

Longitud de apriete 160 mm
Longitud total 230 mm
Inserción del soporte de conductores Rd 7-10 mm
Material de la base ZFP
Material del caballete St/tZn
Altura de construcción del soporte de conductores 20 mm
Tornillo del taco bl (TX40) 7 x 240 mm
Norma EN 62561-4

Prodotto 273742 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273742 è stato aggiunto al carrello.

Apri Web-Shop
