Borna MAXI de conexión multifunción MV

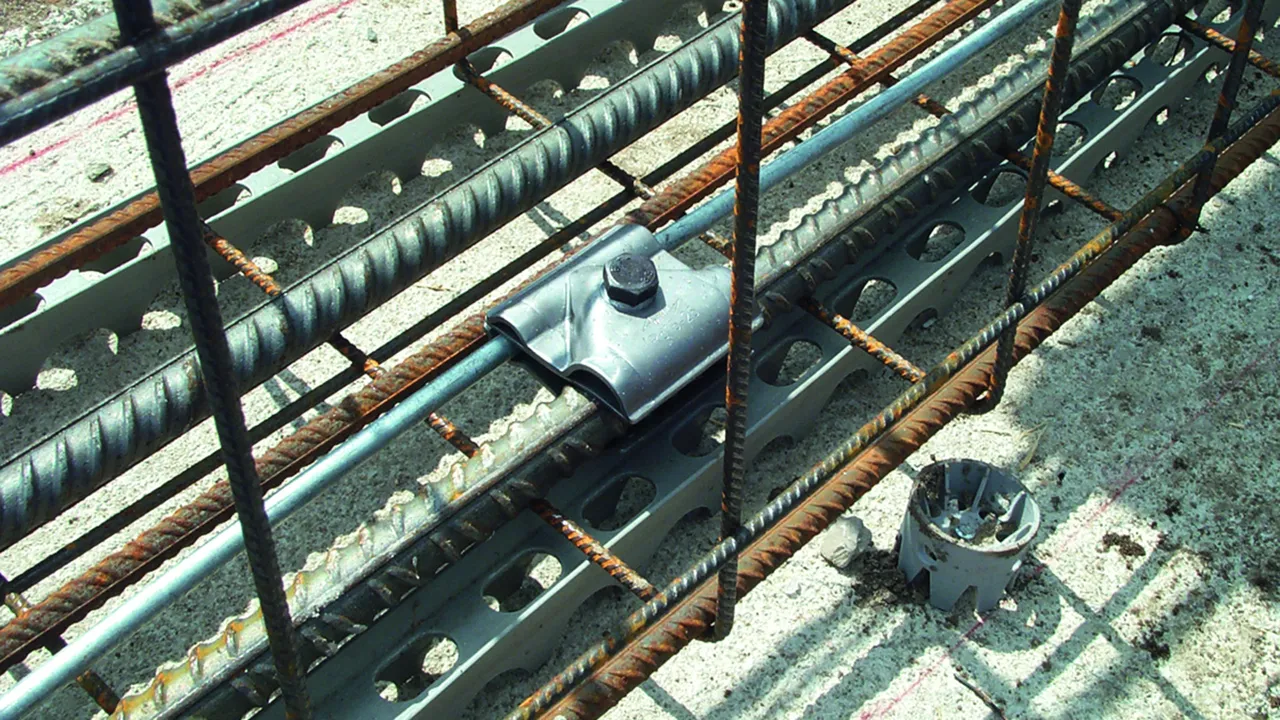

Borna MAXI de conexión multifunción de empleo universal como borna en cruz, en T y en paralelo, para la conexión de picas de toma de tierra o varillas de armaduras, de tres piezas con rosca en la base.

Con tornillo hexagonal

2 Prodotti

Art. 308041 MAMVK 8.16 15.25 STTZN

GTIN (EAN) 4013364056411, Codice doganale (EU): 85359000, Peso lordo: 483.40 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material de la borna: St/tZn
Margen de apriete Rd: 8-16 / 15-25 mm
Espesor del material: 3,0 / 2,0 mm
Material del tornillo: St/tZn
Norma: EN 62561-1
Corriente de cortocircuito (CA 50 Hz / CC): 6,2 kA

Producto DEHN
Tipo: MAMVK 8.16 15.25 STTZN
art. no.: 308041
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd	8-16 / 15-25 mm
Espesor del material	3,0 / 2,0 mm
Norma	EN 62561-1
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	6,2 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material de la borna	St/tZn
Margen de apriete Rd	8-16 / 15-25 mm
Espesor del material	3,0 / 2,0 mm
Tornillo	di M12 x 65 mm
Material del tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	6,2 kA
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 308041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308041 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308040 MAMVK 8.16 15.25 STBL

GTIN (EAN) 4013364055902, Codice doganale (EU): 85359000, Peso lordo: 462.30 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material de la borna: St/desnudo
Margen de apriete Rd: 8-16 / 15-25 mm
Espesor del material: 3,0 / 2,0 mm
Material del tornillo: St/desnudo
Norma: EN 62561-1
Corriente de cortocircuito (CA 50 Hz / CC): 10,2 kA
Homologaciones: UL 467

Producto DEHN
Tipo: MAMVK 8.16 15.25 STBL
art. no.: 308040
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/desnudo
Margen de apriete Rd	8-16 / 15-25 mm
Espesor del material	3,0 / 2,0 mm
Norma	EN 62561-1
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	10,2 kA
Homologaciones	UL 467
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material de la borna	St/desnudo
Margen de apriete Rd	8-16 / 15-25 mm
Espesor del material	3,0 / 2,0 mm
Tornillo	di M12 x 65 mm
Material del tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	10,2 kA
Homologaciones	UL 467
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Prodotto 308040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308040 è stato aggiunto al carrello.

Apri Web-Shop

Con par de apriete definido

Diseño como ref. 308 041, pero con tornillo de ruptura M12 x 65 mm SW10, INOX (V2A), con par de rotura de 35 +/- 3 Nm, en lugar del tornillo hexagonal estándar

Calidad de montaje fiable gracias al par de apriete constante y a la fuerza de apriete definida
Fácil instalación, ya que no se necesita ninguna llave dinamométrica
Enorme ahorro de tiempo en comparación con la soldadura exotérmica
Sin peligro para el instalador por humos de soldadura dañinos
Sin riesgo para el medio ambiente

1 Prodotto

Art. 308044 MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P

GTIN (EAN) 4013364522992, Codice doganale (EU): 85359000, Peso lordo: 479.50 g, UM: 20.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornas MAXI de conexión multifunción MV St/tZn
Bornas MAXI de conexión multifunción MV
con tornillo de ruptura
para conectar armaduras
con conductores redondos en conexiones en T, cruz
y en paralelo
Material de la borna: St/tZn
Margen de apriete Rd: 8-16 / 15-25 mm
Espesor del material: 3,0 / 2,0 mm
Material del tornillo: INOX
Corriente de cortocircuito (CA 50 Hz / CC): 6,2 kA

Producto DEHN
Tipo: MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P
art. no.: 308044
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	St/tZn
Margen de apriete Rd	8-16 / 15-25 mm
Espesor del material	3,0 / 2,0 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	6,2 kA
