Elementos de conexión para el cable HVI power/cable HVI power long

Kit de conexión para el cable HVI power long Ø 27 mm para el tendido interior en el tubo

Elementos de conexión como pieza de cabeza del cable HVI power long en ambos los lados, para realización del terminal del cable en el tubo de soporte (elemento terminal) y elemento de conexión para conectar con otras partes de la protección externa contra rayos o con instalaciones de tierra (incluye dos tubos termorretráctiles).

1 Prodotto

Art. 819142 HVI P LO ASS KF 27 V2A

GTIN (EAN) 4013364152458, Codice doganale (EU): 85359000, Peso lordo: 431.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819142.stp

      Non siete autorizzati per eseguire un download 819142.stp

      Login
    • 819142.igs

      Non siete autorizzati per eseguire un download 819142.igs

      Login
    • 819142.jt

      Non siete autorizzati per eseguire un download 819142.jt

      Login
    • 819142.dwg

      Non siete autorizzati per eseguire un download 819142.dwg

      Login
    • 819142m_D.dxf

      Non siete autorizzati per eseguire un download 819142m_D.dxf

      Login
Elementos de conexión para terminar
el cable HVI power long INOX
Elementos de conexión para terminar
el cable HVI power long Ø27 mm
en ambos lados; realizando el terminal del cable
en el tubo de soporte (terminal) y elemento de conexión
para otras partes de la protección externa contra rayos
o la instalación de toma de tierra (incl. dos tubos
termorrectráctiles).
Material : INOX
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI P LO ASS KF 27 V2A
art. no.: 819142
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø exterior 30 mm
Tornillo Tornillo de sujeción M8 x 10 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819142 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819142 è stato aggiunto al carrello.

Apri Web-Shop

Kit de conexión para el cable HVI power long Ø27 mm para el tendido el exterior del tubo

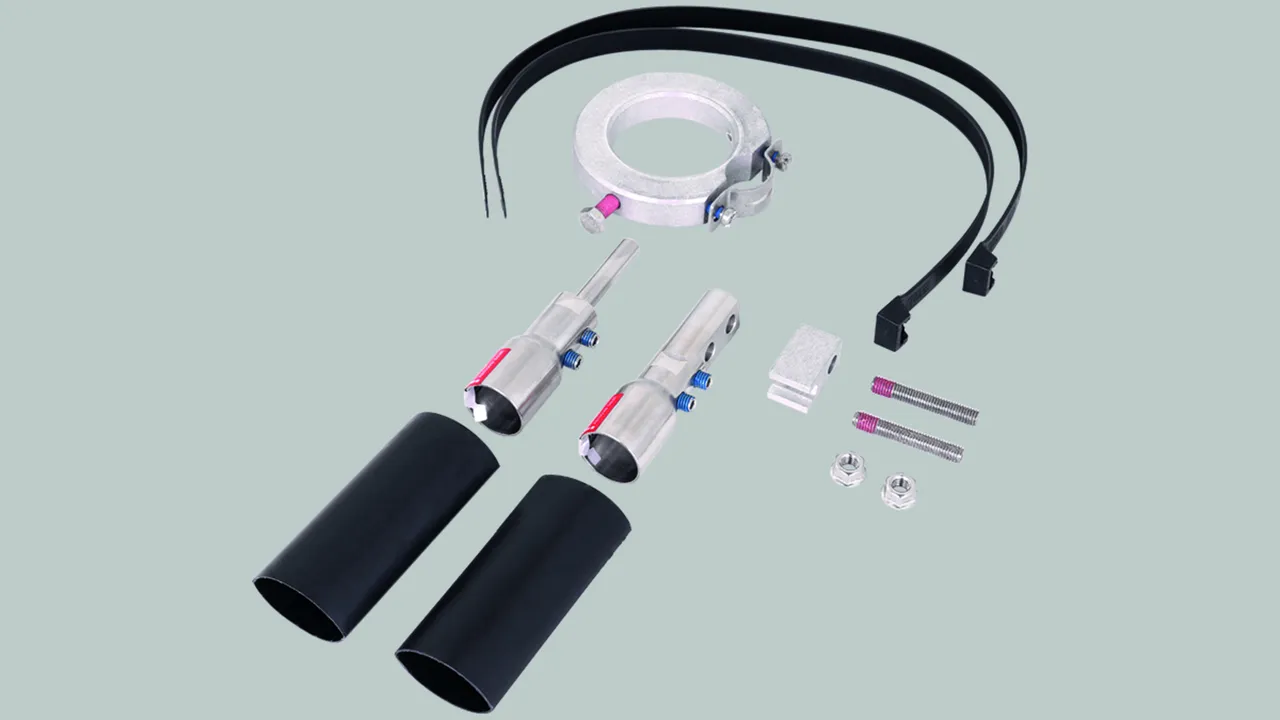

Kit de conexión para el cable HVI power para su tendido a tubos aislantes autosoportados HVI power en poliéster reforzado con fibra de vidrio/Al. El kit se compone de elementos de conexión, puntas roscadas, elemento terminal, tubo termorretráctil, brida de cable y anillo de fijación con un soporte de conductores ranurado (Ø27 mm).

1 Prodotto

Art. 819149 HVI P LO ASS RAV KF 27 V2A

GTIN (EAN) 4013364272057, Codice doganale (EU): 85359000, Peso lordo: 853.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 819149.stp

      Non siete autorizzati per eseguire un download 819149.stp

      Login
    • 819149.igs

      Non siete autorizzati per eseguire un download 819149.igs

      Login
    • 819149.jt

      Non siete autorizzati per eseguire un download 819149.jt

      Login
    • 819149.dwg

      Non siete autorizzati per eseguire un download 819149.dwg

      Login
    • 819149m_D.dxf

      Non siete autorizzati per eseguire un download 819149m_D.dxf

      Login
Elementos de conexión para terminar el cable HVI power long INOX
Elementos de conexión para terminar el cable HVI power long Ø27 mm
en ambos extremos; realizando el terminal del cable,
para el tendido al exterior del tubo (elemento terminal)
y elemento de conexión para otras partes de la protección externa
contra rayos o la instalación de toma de tierra
(incl. dos tubos termorrectráctiles).
Material : INOX
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI P LO ASS RAV KF 27 V2A
art. no.: 819149
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Conexión perno Ø10 mm, L 50 mm
Diámetro Ø exterior 30 mm
Tornillo Tornillo de sujeción M8 x 10 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819149 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819149 è stato aggiunto al carrello.

Apri Web-Shop

Elemento de conexión PA con compensación de potencial para el cable HVI power/cable HVI power long

Para descargar el campo eléctrico del cable HVI power (precableado/en bobina) en el terminal.
Superficie de contacto especial ranurada para el contacto eléctrico del revestimiento semiconductor.

1 Prodotto

Art. 410239 PAE 27 AB11 V2A

GTIN (EAN) 4013364152465, Codice doganale (EU): 85359000, Peso lordo: 80.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 410239.stp

      Non siete autorizzati per eseguire un download 410239.stp

      Login
    • 410239.igs

      Non siete autorizzati per eseguire un download 410239.igs

      Login
    • 410239.jt

      Non siete autorizzati per eseguire un download 410239.jt

      Login
    • 410239.dwg

      Non siete autorizzati per eseguire un download 410239.dwg

      Login
    • 410239m_D.dxf

      Non siete autorizzati per eseguire un download 410239m_D.dxf

      Login
Elemento de conexión PA con compensación de potencial
para el cable HVI power, INOX
Elemento de conexión PA con compensación
de potencial para el cable HVI power
para descargar del campo eléctrico
del cable HVI power en el terminal.
Superficie de contacto especialmente ranurada
para el contacto eléctrico del revestimiento semiconductor.
Material : INOX
Margen de apriete Ø: 27 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: PAE 27 AB11 V2A
art. no.: 410239
o equivalente

Certificati



Caratteristiche tecniche

Material INOX
Margen de apriete Ø 27 mm
Taladro de conexión Ø 11 mm
Tornillo i M10 x 20 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410239 è stato aggiunto al carrello.

Apri Web-Shop
