SFL-Protector

Protección contra sobretensiones con dispositivo de vigilancia y de separación
Filtro para supresión de interferencias
Mayor seguridad gracias al circuito de protección en Y seguro contra errores de conexión
Interruptor de red con indicación de estado (solo SFL PRO 6X)
Cable de conexión de 2 m para uso flexible en diferentes aplicaciones
Indicación visual de estado (verde) e indicación visual de fallo (roja)

Dettagli

SFL PRO 6X

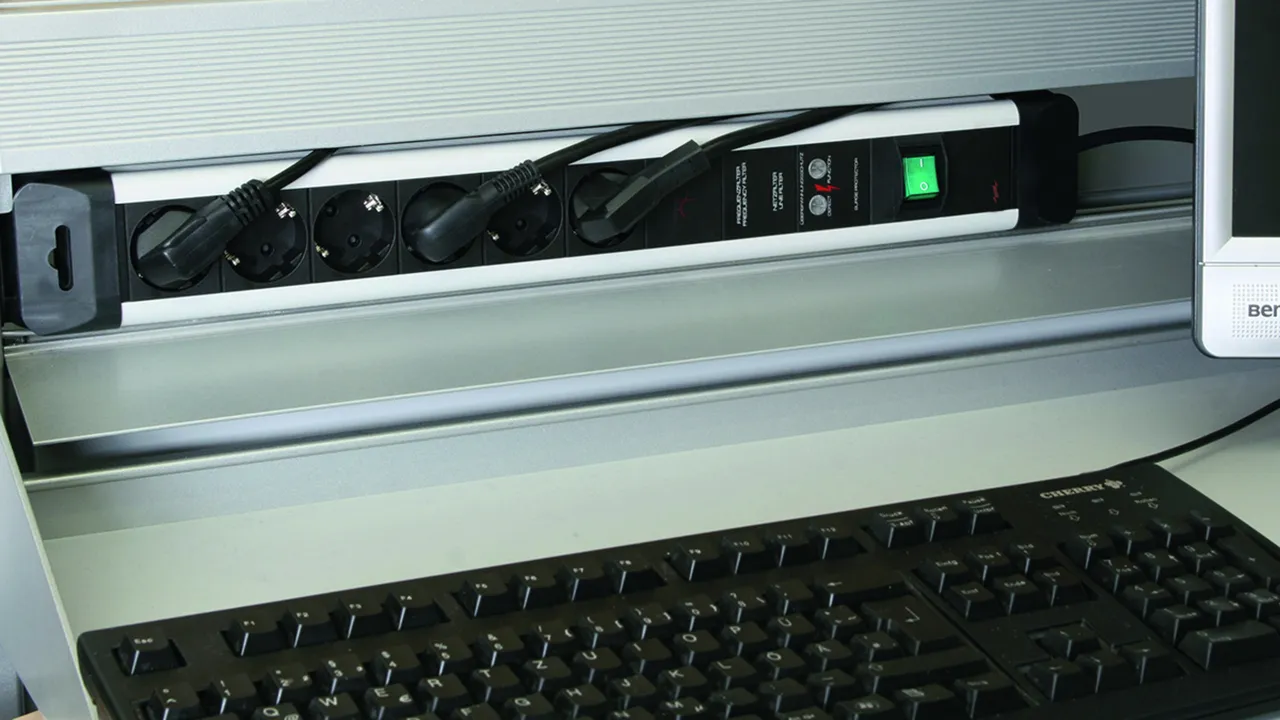

Regleta de enchufes con protección contra sobretensiones y filtro de red.

1 Prodotto

Art. 909250 SFL PRO 6X

GTIN (EAN) 4013364132566, Codice doganale (EU): 85363010, Peso lordo: 970.00 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

Regleta de enchufes con protección contra sobretensiones SFL PRO 6X
Regleta de 6 enchufes con protección contra sobretensiones y filtro
Descargador tipo 3 según la EN 61643-11
Filtro para supresión de interferencias según la DIN VDE 0565-3
Interruptor de red con indicación de servicio: verde
Indicación óptica de fallo: rojo
Máx. tensión permisible de servicio: 255 V ac
Nivel de protección: <= 1,6 kV
Corriente de choque de rayo total: 5 kA
Máx. protección contra sobrecorrientes sector primario: 16 A gG o B 16 A
Atenuación a f = 1 MHZ sym./asym. >= 32 dB / >= 30 dB
Coordinación energética según la DIN EN 62 305-4 Descargadores de la familia Red/Line

Producto DEHN
Tipo: SFL PRO 6X
art. no.: 909250
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección (U_P )	≤ 1.6 kV
Fusible previo max.	B 16 A
Número de tomas de corriente	6

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Intensidad nominal AC (I_L )	16 A
Caída de tensión procentual con U_C/I_L (∆U)	≤ 0.5 %
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección (U_P )	≤ 1.6 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo max.	B 16 A
Resistencia a cortocircuito con protección max. contra sobrecorriente en el lado de red (I_SCCR )	1.5 kA_eff
Tensión TOV [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF/ 200 ms. – fallo de seguridad
Indicación de fallo	luz roja
Indicación de servicio	luz verde
Número de puertos	2
Temperatura de funcionamiento (T_U )	-20 °C ... +40 °C
Cable de conexión	aprox. 2000 mm
Número de tomas de corriente	6
Montaje	sistema enchufable con contacto de tierra según DIN 49440 / DIN 49441
Material de la carcasa	termoplástico, color negro, UL 94 V-1
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	571 x 72 x 43 mm
Filtro de red	según DIN VDE 0565-3
Atenuación con f = 1 MHz simétrico	≥ 32 dB
Atenuación con f = 1 MHz asimétrico	≥ 30 dB

Prodotto 909250 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 909250 è stato aggiunto al carrello.

Apri Web-Shop

SFL PRO 6X 19"

Regleta de enchufes con protección contra sobretensiones y filtro de red para armarios de distribución 482.6 mm (19").

1 Prodotto

Art. 909251 SFL PRO 6X 19"

GTIN (EAN) 4013364132573, Codice doganale (EU): 85363010, Peso lordo: 877.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Regleta de enchufes con protección contra sobretensiones SFL PRO 6X 19"
Regleta de 6 enchufes con protección contra sobretensiones y filtro
Descargador tipo 3 según la EN 61643-11
Filtro para supresión de interferencias según la DIN VDE 0565-3
Con indicación de servicio: verde
Indicación óptica de fallo: rojo
Máx. tensión permisible de servicio: 255 V ac
Nivel de protección: <= 1.6 kV
Corriente de choque de rayo total: 5 kA
Máx. protección contra sobrecorrientes sector primario: 16 A gG o B 16 A
Atenuación a f = 1 MHZ sym./asym. >= 32 dB / >= 30 dB
Coordinación energética según la DIN EN 62 305-4
Descargadores de la familia Red/Line

Producto DEHN
Tipo: SFL PRO 6X 19"
art. no.: 909251
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección (U_P )	≤ 1.6 kV
Fusible previo max.	B 16 A
Número de tomas de corriente	6

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Intensidad nominal AC (I_L )	16 A
Caída de tensión procentual con U_C/I_L (∆U)	≤ 0.5 %
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección (U_P )	≤ 1.6 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo max.	B 16 A
Resistencia a cortocircuito con protección max. contra sobrecorriente en el lado de red (I_SCCR )	1.5 kA_eff
Tensión TOV [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Indicación de fallo	luz roja
Indicación de servicio	luz verde
Número de puertos	2
Temperatura de funcionamiento (T_U )	-20 °C ... +40 °C
Cable de conexión	aprox. 2000 mm
Número de tomas de corriente	6
Montaje	sistema enchufable con contacto de tierra según DIN 49440 / DIN 49441
Material de la carcasa	perfil en aluminio anodizado, color plata
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	483 x 44 x 44 mm
Filtro de red	según DIN VDE 0565-3
Atenuación con f = 1 MHz simétrico	≥ 32 dB
Atenuación con f = 1 MHz asimétrico	≥ 30 dB
