Peine de tierra / sistema de cableado modular

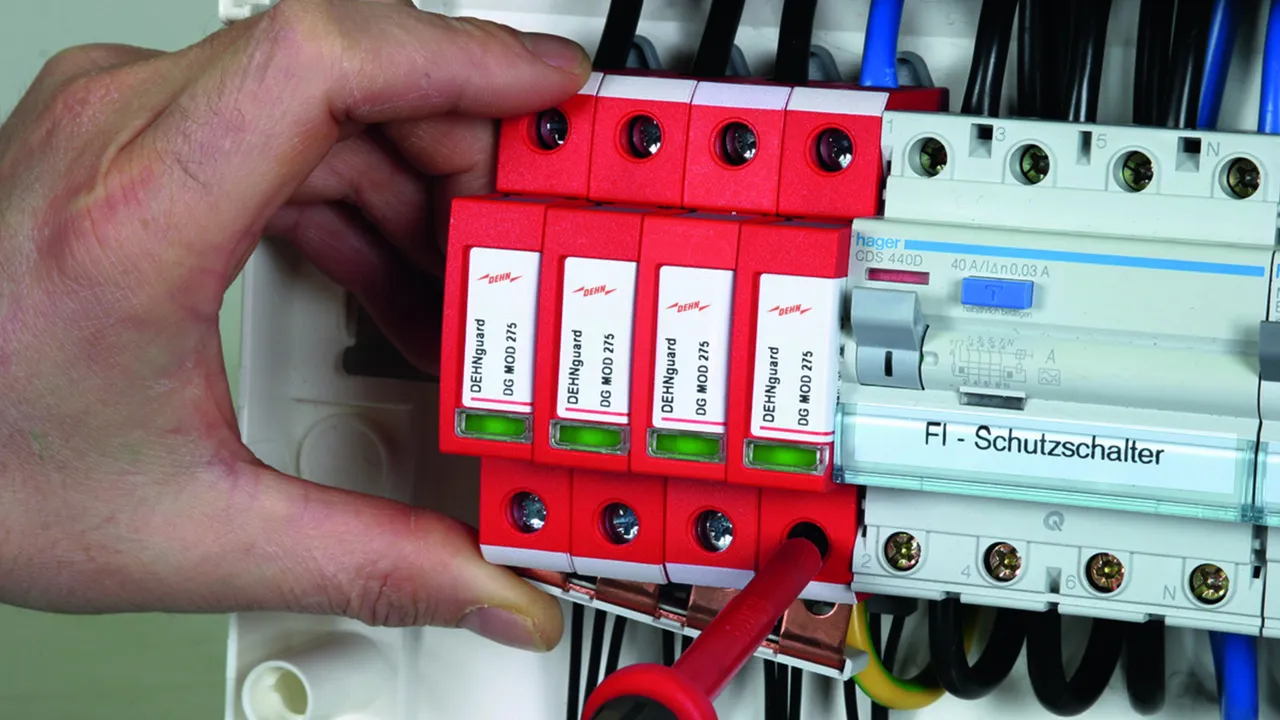

Facilita la conexión de los descargadores entre sí y con otros equipos instalados en carril DIN

Dettagli

MVS monofásico, 2 polos,

Para cablear el lado de tierra de p. ej. 2 descargadores de sobretensiones DEHNguard S.

1 Prodotto

Art. 900617 MVS 1 2

GTIN (EAN) 4013364086593, Codice doganale (EU): 85369001, Peso lordo: 9.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Producto DEHN
Tipo: MVS 1 2
art. no.: 900617
o equivalente

Certificati

Caratteristiche tecniche

Tipo	monofásico
Número de polos	2
Longitud máxima de montaje	2 módulo(s)
Sección nominal	16 mm²

Prodotto 900617 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900617 è stato aggiunto al carrello.

Apri Web-Shop

MVS monofásico, 3 polos

Para cablear el lado de tierra de p. ej. 3 descargadores de sobretensiones DEHNguard S.

1 Prodotto

Art. 900615 MVS 1 3

GTIN (EAN) 4013364086562, Codice doganale (EU): 85369001, Peso lordo: 14.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Producto DEHN
Tipo: MVS 1 3
art. no.: 900615
o equivalente

Certificati

Caratteristiche tecniche

Tipo	monofásico
Número de polos	3
Longitud máxima de montaje	3 módulo(s)
Sección nominal	16 mm²

Prodotto 900615 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900615 è stato aggiunto al carrello.

Apri Web-Shop

MVS monofásico, 4 polos,

Para cablear el lado de tierra de p. ej. 4 descargadores de sobretensiones DEHNguard S.

1 Prodotto

Art. 900610 MVS 1 4

GTIN (EAN) 4013364048553, Codice doganale (EU): 85369001, Peso lordo: 18.70 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: MVS 1 4
art. no.: 900610
o equivalente

Certificati

Caratteristiche tecniche

Tipo	monofásico
Número de polos	4
Longitud máxima de montaje	4 módulo(s)
Sección nominal	16 mm²

Prodotto 900610 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900610 è stato aggiunto al carrello.

Apri Web-Shop

MVS monofásico, 6 polos

Para cablear el lado de tierra de p. ej. 3 descargadores Tipo 1 en carcasas de 2 módulos.

1 Prodotto

Art. 900815 MVS 1 6

GTIN (EAN) 4013364087996, Codice doganale (EU): 85369001, Peso lordo: 28.80 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: MVS 1 6
art. no.: 900815
o equivalente

Certificati

Caratteristiche tecniche

Tipo	monofásica
Número de polos	6
Longitud máxima de montaje	6 módulo(s)
Sección nominal	16 mm²

Prodotto 900815 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900815 è stato aggiunto al carrello.

Apri Web-Shop

MVS monofásico, 7 polos

Para cablear el lado de tierra de p. ej. 3 DEHNbloc Maxi y 1 DEHNgap Maxi en circuitos 3+1.

1 Prodotto

Art. 900848 MVS 1 7

GTIN (EAN) 4013364107816, Codice doganale (EU): 85369001, Peso lordo: 33.50 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: MVS 1 7
art. no.: 900848
o equivalente

Certificati

Caratteristiche tecniche

Tipo	monofásica
Número de polos	7
Longitud máxima de montaje	7 módulo(s)
Sección nominal	16 mm²

Prodotto 900848 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900848 è stato aggiunto al carrello.

Apri Web-Shop

MVS monofásico, 8 polos

Para cablear el lado de tierra de p. ej. 4 descargadores de corrientes de rayo DEHNbloc Maxi.

1 Prodotto

Art. 900611 MVS 1 8

GTIN (EAN) 4013364048560, Codice doganale (EU): 85369001, Peso lordo: 38.10 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: MVS 1 8
art. no.: 900611
o equivalente

Certificati

Caratteristiche tecniche

Tipo	monofásica
Número de polos	8
Longitud máxima de montaje	8 módulo(s)
Sección nominal	16 mm²

Prodotto 900611 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900611 è stato aggiunto al carrello.

Apri Web-Shop

MVS monofásico, 57 polos

Para cablear el lado de tierra de descargadores de corrientes de rayo y sobretensiones o combinaciones de los mismos.

1 Prodotto

Art. 900612 MVS 1 57

GTIN (EAN) 4013364069428, Codice doganale (EU): 85369001, Peso lordo: 288.10 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Regleta de peine monofásica, 57 polos MVS 1 57
Regleta de peine monofásica, 57 polos, 16 mm²
para puentear el lado de tierra de descargadores
de corrientes de rayo y sobretensiones o su combinación
Máx. longitud de instalación: 57 móds., DIN 43880

Producto DEHN
Tipo: MVS 1 57
art. no.: 900612
o equivalente

Caratteristiche tecniche

Tipo	monofásica
Número de polos	57
Longitud máxima de montaje	57 módulo(s)
Sección nominal	16 mm²

Prodotto 900612 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900612 è stato aggiunto al carrello.

Apri Web-Shop

MVS trifásico, 6 polos, 6 módulos

Para conectar el lado de fase de descargadores de sobretensiones.

1 Prodotto

Art. 900595 MVS 3 6 6

GTIN (EAN) 4013364078208, Codice doganale (EU): 85369001, Peso lordo: 57.50 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Regleta de peine trifásica, 6 polos, 6 móds. MVS 3 6 6
Regleta de peine trifásica, 6 polos, 16 mm²
para conectar el lado de fase de descargadores de sobretensiones
Máx. longitud de instalación: 6 móds., DIN 43880

Producto DEHN
Tipo: MVS 3 6 6
art. no.: 900595
o equivalente

Caratteristiche tecniche

Tipo	trifásico
Número de polos	6
Longitud máxima de montaje	6 módulo(s)
Sección nominal	16 mm²

Prodotto 900595 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900595 è stato aggiunto al carrello.

Apri Web-Shop

MVS trifásico, 6 polos, 9 módulos

Para conectar el lado de fase de descargadores de sobretensiones tripolares con el soporte de fusibles (dimensión modular: 1,5 módulos).

1 Prodotto

Art. 900839 MVS 3 6 9

GTIN (EAN) 4013364153059, Codice doganale (EU): 85369001, Peso lordo: 13.99 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Regleta de peine trifásica, 6 polos, 9 móds. MVS 3 6 9
Regleta de peine trifásica, 6 polos, 16 mm²
para conectar el lado de fase de dispositivos
montados sobre carril DIN con el DEHNguard
de corrientes de rayo y sobretensiones o su combinación
Máx. longitud de instalación: 9 móds., DIN 43880

Producto DEHN
Tipo: MVS 3 6 9
art. no.: 900839
o equivalente

Certificati

Caratteristiche tecniche

Tipo	trifásico
Número de polos	6
Longitud máxima de montaje	9 módulo(s)
Sección nominal	16 mm²

Prodotto 900839 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900839 è stato aggiunto al carrello.

Apri Web-Shop

MVS 4 fases, 8 polos

Para conectar el lado de fase de dispositivos montados sobre carriles DIN con el DEHNventil M TNS y TT.

1 Prodotto

Art. 900850 MVS 4 8 8

GTIN (EAN) 4013364460379, Codice doganale (EU): 85369001, Peso lordo: 65.70 g, UM: 5.00 unidad(es)

Immagini

Maggior informazioni

Regleta de peine, 4 fases, 8 polos MVS 4 8 8
Regleta de peine, 4 fases, 8 polos, 10 mm²
para conectar el lado de fase de dispositivos
montados sobre carril DIN con descargadores de sobretensiones
Máx. longitud de instalación: 8 móds., DIN 43880

Producto DEHN
Tipo: MVS 4 8 8
art. no.: 900850
o equivalente

Certificati

Caratteristiche tecniche

Tipo	4 fases
Número de polos	8
Longitud máxima de montaje	8 módulo(s)
Sección nominal	10 mm²

Prodotto 900850 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900850 è stato aggiunto al carrello.

Apri Web-Shop

MVS 4 fases, 5 polos

Para conectar el lado de fase de descargadores de sobretensiones.

1 Prodotto

Art. 900614 MVS 4 56

GTIN (EAN) 4013364072534, Codice doganale (EU): 85369001, Peso lordo: 830.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Regleta de peine, 4 fases, 56 polos MVS 4 56
Regleta de peine, 4 fases, 56 polos, 16 mm²
para conectar el lado de fase de descargadores de sobretensiones
Máx. longitud de instalación: 56 móds., DIN 43880

Producto DEHN
Tipo: MVS 4 56
art. no.: 900614
o equivalente

Caratteristiche tecniche

Tipo	4 fases
Número de polos	56
Longitud máxima de montaje	56 módulo(s)
Sección nominal	16 mm²

Prodotto 900614 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900614 è stato aggiunto al carrello.

Apri Web-Shop

MVS monofásico, tetrapolar, 8 módulos

Estribo de cableado modular para sistemas TT, aislado, monofásico, tetrapolar con borne de conexión hasta 50 mm².

1 Prodotto

Art. 900849 MVS 1 4 8 TT

GTIN (EAN) 4013364473348, Codice doganale (EU): 85369001, Peso lordo: 119.50 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Sistema cableado modular tetrapolar MVS 1 4 8 TT
para la conexión del potencial N del
descargador en un sistema TT
Apto, por ejemplo, para 3 DEHNvenCI 255 (FM)
y 1 DEHNgap Maxi 1 255
Borne de conexión hasta 50 mm²
Aislado, monofásico, 4 polos
Dimensiones: 166 x 38 x 22 mm

Producto DEHN
Tipo: MVS 1 4 8 TT
art. no.: 900849
o equivalente

Certificati

Caratteristiche tecniche

Tipo	Monofásico
Número de polos	4
Dimensiones	166 x 38,1 x 22 mm
Máx. sobrecarga eléctrica por corrientes de rayo (10/350 µs) de acuerdo con UNE EN 61643-11 (I_imp )	100 kA
Material del conductor eléctrico	E-Cu-ETP
Material del aislamiento	PC
Sección de conexión de la borna de alimentación	10-50 mm² (rígido o flexible) / 6-35 mm² (flexible con elemento de conexión para conectar cables)
Par de apriete máx. del tornillo de tope	7 Nm
Diseño aislado	Sí

Tipo	Monofásico
Número de polos	4
Dimensiones	166 x 38,1 x 22 mm
Máx. sobrecarga eléctrica por corrientes de rayo (10/350 µs) de acuerdo con UNE EN 61643-11 (I_imp )	100 kA
Material del conductor eléctrico	E-Cu-ETP
Material del aislamiento	PC
Sección de conexión de la borna de alimentación	10-50 mm² (rígido o flexible) / 6-35 mm² (flexible con elemento de conexión para conectar cables)
Par de apriete máx. del tornillo de tope	7 Nm
Diseño aislado	Sí
Ancho del tornillo de tope	Hexágono interior 5

Prodotto 900849 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900849 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra en dimensiones de 1,5 módulos, monofásico, 2 polos

Peine de tierra para puentear p. ej. 2 descargadores de sobretensiones en carcasas con dimensiones de 1,5 modulos, con borna de conexión.

1 Prodotto

Art. 900460 EB 1 2 1.5

GTIN (EAN) 4013364244146, Codice doganale (EU): 85369095, Peso lordo: 40.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: EB 1 2 1.5
art. no.: 900460
o equivalente

Caratteristiche tecniche

Tipo	monofásico
Número de polos	2
Dimensiones	34 x 60 x 28 mm
Material	latón cobrizado y estañado
Terminal	hasta 25 mm²

Prodotto 900460 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900460 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra en dimensiones de 1,5 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 1,5 módulos, con borna de conexión.

1 Prodotto

Art. 900418 EB 1 3 1.5

GTIN (EAN) 4013364159884, Codice doganale (EU): 85369095, Peso lordo: 49.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: EB 1 3 1.5
art. no.: 900418
o equivalente

Caratteristiche tecniche

Tipo	monofásico
Número de polos	3
Dimensiones	34 x 85 x 28 mm
Material	latón cobrizado y estañado
Terminal	hasta 25 mm²

Prodotto 900418 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900418 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra en dimensiones de 1,5 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. z. B. 4 descargadores de sobretensiones en carcasas con dimensiones de 1,5 módulos, con borna de conexión.

1 Prodotto

Art. 900429 EB 1 4 1.5

GTIN (EAN) 4013364159891, Codice doganale (EU): 85369095, Peso lordo: 59.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: EB 1 4 1.5
art. no.: 900429
o equivalente

Caratteristiche tecniche

Tipo	monofásico
Número de polos	4
Dimensiones	34 x 112 x 28 mm
Material	latón cobrizado y estañado
Terminal	hasta 25 mm²

Prodotto 900429 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900429 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra en dimensiones de 2 módulos, monofásico, 2 polos

Peine de tierra para puentear p. ej. 2 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

1 Prodotto

Art. 900419 EB 1 2 5

GTIN (EAN) 4013364156821, Codice doganale (EU): 85369095, Peso lordo: 39.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: EB 1 2 5
art. no.: 900419
o equivalente

Caratteristiche tecniche

Tipo	monofásico
Número de polos	2
Dimensiones	34 x 77 x 28 mm
Material	latón cobrizado y estañado
Terminal	hasta 25 mm²

Prodotto 900419 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900419 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra en dimensiones de 2 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

1 Prodotto

Art. 900411 EB DG 1000 1 3

GTIN (EAN) 4013364107205, Codice doganale (EU): 85369095, Peso lordo: 54.10 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: EB DG 1000 1 3
art. no.: 900411
o equivalente

Caratteristiche tecniche

Tipo	monofásico
Número de polos	3
Dimensiones	34 x 112 x 28 mm
Material	latón cobrizado y estañado
Terminal	hasta 25 mm²

Prodotto 900411 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900411 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra en dimensiones de 2 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. 4 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

1 Prodotto

Art. 900417 EB 1 4 9

GTIN (EAN) 4013364120419, Codice doganale (EU): 85369095, Peso lordo: 66.40 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: EB 1 4 9
art. no.: 900417
o equivalente

Certificati

Caratteristiche tecniche

Tipo	monofásico
Número de polos	4
Dimensiones	34 x 148 x 28 mm
Material	latón cobrizado y estañado
Terminal	hasta 25 mm²

Prodotto 900417 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900417 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra en dimensiones de 3 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 3 módulos, con borna de conexión.

1 Prodotto

Art. 900461 EB 1 3 10

GTIN (EAN) 4013364260559, Codice doganale (EU): 85369095, Peso lordo: 68.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: EB 1 3 10
art. no.: 900461
o equivalente

Caratteristiche tecniche

Tipo	monofásico
Número de polos	3
Dimensiones	34 x 158 x 28 mm
Material	latón cobrizado y estañado
Terminal	hasta 25 mm²

Prodotto 900461 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900461 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra en dimensiones de 3 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. 4 descargadores de sobretensiones en carcasas con dimensiones de 3 módulos, con borna de conexión.

1 Prodotto

Art. 900462 EB 1 4 13

GTIN (EAN) 4013364260566, Codice doganale (EU): 85369095, Peso lordo: 86.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Producto DEHN
Tipo: EB 1 4 13
art. no.: 900462
o equivalente

Caratteristiche tecniche

Tipo	monofásico
Número de polos	4
Dimensiones	34 x 212 x 28 mm
Material	latón cobrizado y estañado
Terminal	hasta 25 mm²

Prodotto 900462 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900462 è stato aggiunto al carrello.

Apri Web-Shop

Peine de tierra / sistema de cableado modular

Dettagli

MVS monofásico, 2 polos,

Art. 900617 MVS 1 2

Non siete autorizzati per eseguire un download 900617.stp

Non siete autorizzati per eseguire un download 900617.igs

Non siete autorizzati per eseguire un download 900617.jt

Non siete autorizzati per eseguire un download 900617.dwg

Non siete autorizzati per eseguire un download 900617m_D.dxf

Prodotto 900617 è stato aggiunto al blocco note.

Prodotto 900617 è stato aggiunto al carrello.

MVS monofásico, 3 polos

Art. 900615 MVS 1 3

Non siete autorizzati per eseguire un download 900615.stp

Non siete autorizzati per eseguire un download 900615.igs

Non siete autorizzati per eseguire un download 900615.jt

Non siete autorizzati per eseguire un download 900615.dwg

Non siete autorizzati per eseguire un download 900615m_D.dxf

Prodotto 900615 è stato aggiunto al blocco note.

Prodotto 900615 è stato aggiunto al carrello.

MVS monofásico, 4 polos,

Art. 900610 MVS 1 4

Non siete autorizzati per eseguire un download 900610.stp

Non siete autorizzati per eseguire un download 900610.igs

Non siete autorizzati per eseguire un download 900610.jt

Non siete autorizzati per eseguire un download 900610.dwg

Prodotto 900610 è stato aggiunto al blocco note.

Prodotto 900610 è stato aggiunto al carrello.

MVS monofásico, 6 polos

Art. 900815 MVS 1 6

Prodotto 900815 è stato aggiunto al blocco note.

Prodotto 900815 è stato aggiunto al carrello.

MVS monofásico, 7 polos

Art. 900848 MVS 1 7

Prodotto 900848 è stato aggiunto al blocco note.

Prodotto 900848 è stato aggiunto al carrello.

MVS monofásico, 8 polos

Art. 900611 MVS 1 8

Non siete autorizzati per eseguire un download 900611.stp

Non siete autorizzati per eseguire un download 900611.igs

Non siete autorizzati per eseguire un download 900611.jt

Non siete autorizzati per eseguire un download 900611.dwg

Prodotto 900611 è stato aggiunto al blocco note.

Prodotto 900611 è stato aggiunto al carrello.

MVS monofásico, 57 polos

Art. 900612 MVS 1 57

Prodotto 900612 è stato aggiunto al blocco note.

Prodotto 900612 è stato aggiunto al carrello.

MVS trifásico, 6 polos, 6 módulos

Art. 900595 MVS 3 6 6

Prodotto 900595 è stato aggiunto al blocco note.

Prodotto 900595 è stato aggiunto al carrello.

MVS trifásico, 6 polos, 9 módulos

Art. 900839 MVS 3 6 9

Prodotto 900839 è stato aggiunto al blocco note.

Prodotto 900839 è stato aggiunto al carrello.

MVS 4 fases, 8 polos

Art. 900850 MVS 4 8 8

Prodotto 900850 è stato aggiunto al blocco note.

Prodotto 900850 è stato aggiunto al carrello.

MVS 4 fases, 5 polos

Art. 900614 MVS 4 56

Prodotto 900614 è stato aggiunto al blocco note.

Prodotto 900614 è stato aggiunto al carrello.

MVS monofásico, tetrapolar, 8 módulos

Art. 900849 MVS 1 4 8 TT

Non siete autorizzati per eseguire un download 900849.stp

Non siete autorizzati per eseguire un download 900849.igs

Non siete autorizzati per eseguire un download 900849.jt

Non siete autorizzati per eseguire un download 900849.dwg

Non siete autorizzati per eseguire un download 900849m_D.dxf

Prodotto 900849 è stato aggiunto al blocco note.

Prodotto 900849 è stato aggiunto al carrello.

Peine de tierra en dimensiones de 1,5 módulos, monofásico, 2 polos

Art. 900460 EB 1 2 1.5

Non siete autorizzati per eseguire un download 900460.stp

Non siete autorizzati per eseguire un download 900460.igs

Non siete autorizzati per eseguire un download 900460.jt

Non siete autorizzati per eseguire un download 900460.dwg

Prodotto 900460 è stato aggiunto al blocco note.
