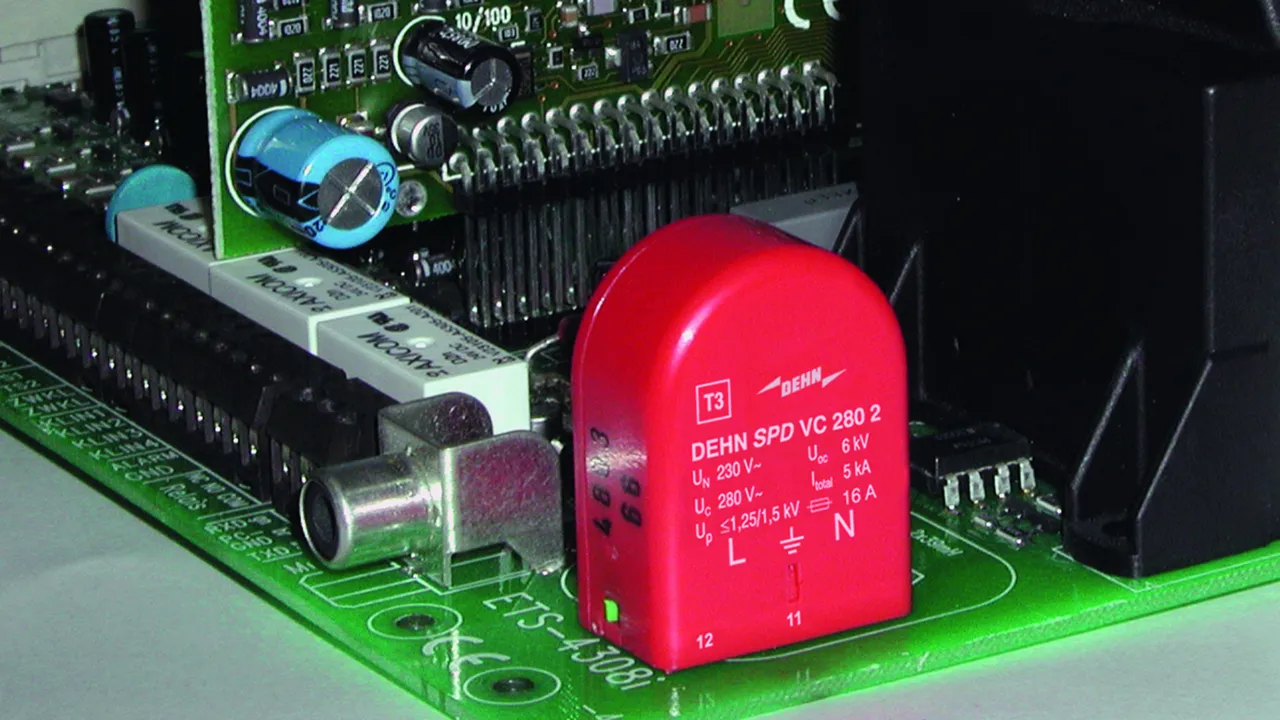

VC 280 2

Descargador de sobretensiones de 2 polos con dispositivo de vigilancia y separación
Circuito de protección contra sobretensiones completo, para dispositivos con suministro en tensión alterna
Mayor seguridad gracias al circuito de protección en Y
Contacto de señalización a distancia libre de potencial (contacto normalmente cerrado) con opción de test para indicación de fallos
Para soldar en placas de circuito impreso

VC 280 2

Descargador de sobretensiones con contacto libre de potencial para instalar en el equipo final a proteger.

1 Prodotto

Art. 900471 VC 280 2

GTIN (EAN) 4013364067547, Codice doganale (EU): 85363010, Peso lordo: 27.50 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Producto DEHN
Tipo: VC 280 2
art. no.: 900471
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Máx. tensión permisible de servicio AC (U_C )	280 V (50 / 60 Hz) V
Corriente de descarga nominal (8/20 µs) (I_n )	3 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previa máximo	B 16 A
Indicación de fallo	contacto FM (contacto normalmente cerrado)

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	280 V (50 / 60 Hz) V
Corriente de descarga nominal (8/20 µs) (I_n )	3 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinado (U_OC )	6 kV
Impulso combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previa máximo	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – oportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Indicación de fallo	contacto FM (contacto normalmente cerrado)
Número de puertos	1
Margen de temperatura de servicio (U_T )	-25 °C ... +40 °C
Montaje	placas de circuito impreso
Material de la carcasa	termoplástico, rojo, UL 94 V-2
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	32 x 24 x 15 mm
Tipo de contacto de señalización a distancia	contacto normalmente cerrado
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
