Módulo STC

Protección bipolar contra sobretensiones con dispositivo de vigilancia y desconexión
Mayor seguridad gracias al circuito de protección en Y seguro contra errores de conexión
Indicación acústica de fallo

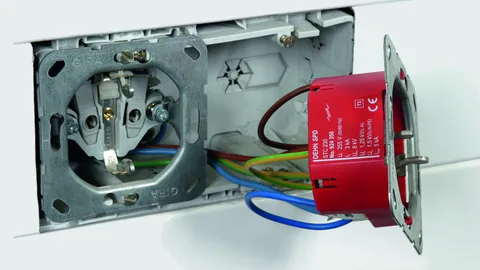

Para su instalación en combinación con tomas de corriente tipo Schuko usuales
Independiente del diseño de la toma de corriente
Placa de montaje en material plástico con tapa de cierre de encaje para la instalación fácil en tomas de corriente ya montadas

Dettagli

STC 230

Descargador de sobretensiones bipolar para sistemas monofásicos TN y V- TT de 230 V, enchufable sobre toma de corriente tipo Schuko.

1 Prodotto

Art. 924350 STC 230

GTIN (EAN) 4013364076709, Codice doganale (EU): 85363010, Peso lordo: 51.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

Módulo descargador de sobretensiones STC 230
Descargador de sobretensiones, 2 polos,
para enchufar en tomas de corriente tipo Schuko habituales
con tapa de cierre de encaje para su instalción sencilla
en tomas de corrientes ya montadas
Descargador Tipo 3 según la EN 61643-11
Indicación de fallo acústica
Máx. tensión de servicio: 255 V ac
Nivel de protección: <= 1,5 kV
Corriente total de descarga: 5 kA
Máx. protección contra sobrecorrientes sector primario: 16 A gG o B 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: STC 230
art. no.: 924350
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Máx. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	B 16 A
Indicación de fallo	señal acústica

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	B 16 A
Resistencia a cortocircuitos con protección max. contra sobrecorriente en el lado de red (I_SCCR )	1 kA_eff
Tensión TOV [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Temperatura de funcionamiento (T_U )	-25 °C ... +40 °C
Indicación de fallo	señal acústica
Número de puertos	1
Sección de conexión	1 mm², 120 mm longitud
Montaje sobre	tomas de corriente tipo Schuko usuales
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	54 x 54 x 32 mm
