DEHNguard modular (Y)PV SCI ...

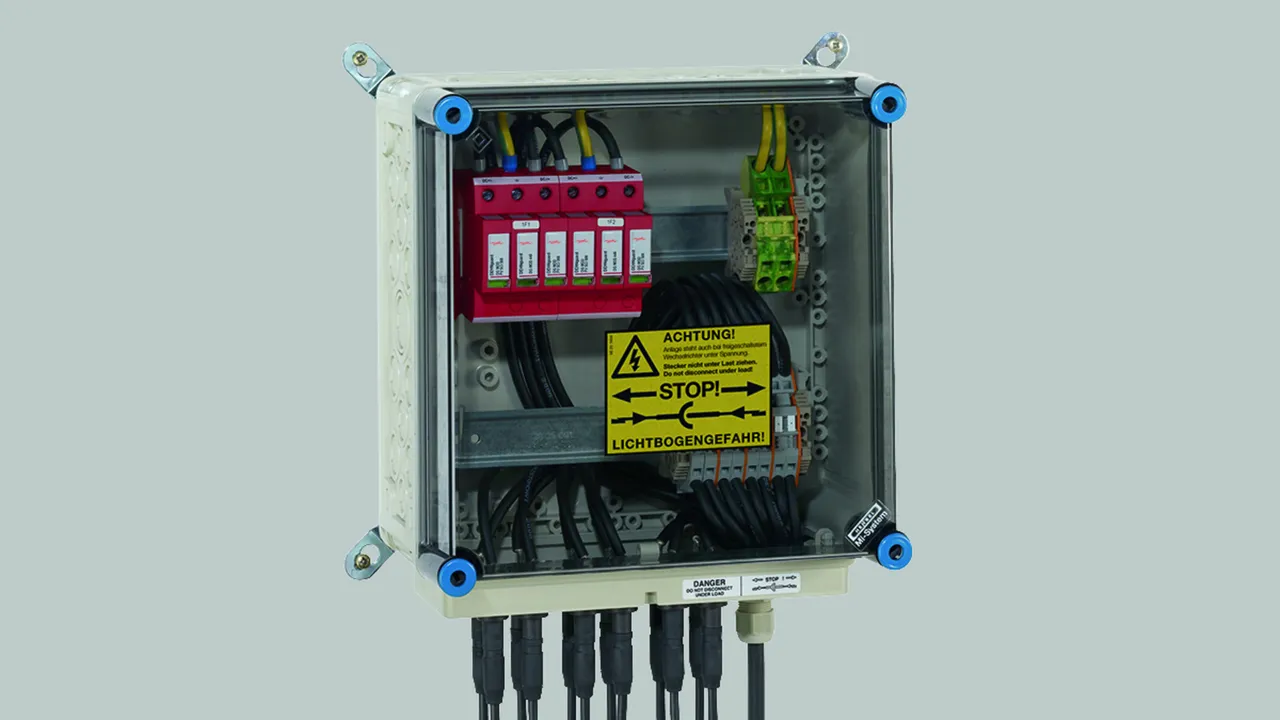

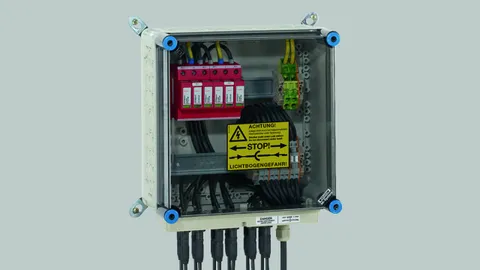

Unidad completa modular precableada para instalaciones fotovoltaicas, que consta de base y módulos de protección enchufables
Dispositivo combinado de aislamiento y cortocircuito con aislamiento eléctrico seguro en el módulo de protección (tecnología SCI patentada)
El circuito Y contrastado y resistente a fallos del DEHNguard M YPV SCI … (FM) evita daños en la protección contra sobretensiones debidos a fallos de aislamiento en el circuito del generador
Probado según EN 61643-31
Utilizable en todos los sistemas PV según IEC 60364-7-712

Dettagli

Dispositivo de desconexión en DC en 3 etapas (tecnología SCI patentada).

DEHNguard M YPV SCI ...

Descargador de sobretensiones modular multipolo para instalaciones PV, con dispositivo de conmutación DC de 3 etapas.

3 Prodotti

Art. 952513 DG M YPV SCI 150

GTIN (EAN) 4013364136663, Codice doganale (EU): 85363030, Peso lordo: 289.70 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones modular DEHNguard M YPV SCI 150
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150
art. no.: 952513
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Certificaciones	KEMA, UL, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Nivel de protección con 5 kA (U_P )	≤ 0,6 kV
Tiempo de respuesta (t_A )	25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA

Prodotto 952513 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952513 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952510 DG M YPV SCI 1000

GTIN (EAN) 4013364126428, Codice doganale (EU): 85363030, Peso lordo: 361.40 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNguard M YPV SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000
art. no.: 952510
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	KEMA, UL, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA

Prodotto 952510 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952510 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952512 DG M YPV SCI 1200

GTIN (EAN) 4013364127951, Codice doganale (EU): 85354000, Peso lordo: 356.50 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNguard M YPV SCI 1200
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200
art. no.: 952512
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Certificaciones	KEMA, CSA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	30 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Nivel de protección con 5 kA (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, CSA

Prodotto 952512 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952512 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard M YPV SCI ... FM

Descargador de sobretensiones modular multipolo para instalaciones PV, con dispositivo de conmutación DC de 3 etapas y señalización a distancia para dispositivos de vigilancia (contacto conmutado libre de potencial).

3 Prodotti

Art. 952518 DG M YPV SCI 150 FM

GTIN (EAN) 4013364136670, Codice doganale (EU): 85363030, Peso lordo: 297.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones modular DEHNguard M YPV SCI 150 FM
Descargador multipolar y modular para los sistemas fotovoltaicos hasta 150 V DC, enchufable
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo con contacto de señalización a distancia
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica en el módulo de protección
Máx. tensión fotovoltaica: <= 150 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 0,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 150 FM
art. no.: 952518
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 50539-11	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 50539-11	Tipo 2
Máxima tensión PV (U_CPV )	150 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Nivel de protección (U_P )	≤ 0,8 kV
Nivel de protección con 5 kA (U_P )	≤ 0,6 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Prodotto 952518 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952518 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952515 DG M YPV SCI 1000 FM

GTIN (EAN) 4013364126435, Codice doganale (EU): 85363030, Peso lordo: 343.90 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNguard M YPV SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1000 FM
art. no.: 952515
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Prodotto 952515 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952515 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952517 DG M YPV SCI 1200 FM

GTIN (EAN) 4013364127968, Codice doganale (EU): 85354000, Peso lordo: 359.30 g, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNguard M YPV SCI 1200 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1200 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1200 V CC
Corriente de choque de rayo total: 30 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M YPV SCI 1200 FM
art. no.: 952517
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Certificaciones	KEMA, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	30 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4,5 kV
Nivel de protección con 5 kA (U_P )	≤ 4 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Prodotto 952517 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952517 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard M PV2 SCI ... (FM)

Descargador de sobretensiones modular multipolo para instalaciones PV hasta 1000 V, con dispositivo de conmutación DC de 3 etapas para la protección de 2 entradas MPP; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Prodotti

Art. 952514 DG M PV2 SCI 1000

GTIN (EAN) 4013364224964, Codice doganale (EU): 85363030, Peso lordo: 588.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNguard M PV2 SCI 1000
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000
art. no.: 952514
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA

Prodotto 952514 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952514 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952519 DG M PV2 SCI 1000 FM

GTIN (EAN) 4013364224971, Codice doganale (EU): 85363030, Peso lordo: 599.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNguard M PV2 SCI 1000 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 5 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 2 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

Producto DEHN
Tipo: DG M PV2 SCI 1000 FM
art. no.: 952519
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Prodotto 952519 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952519 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard M SN1868

Descargador de sobretensiones modular, multipolar con dispositivo de conmutación DC de tres etapas para la protección de 3 entradas MPP; para las instalaciones fotovoltaicas con contacto de señalización a distancia para los dispositivos de vigilancia (contacto conmutado libre de potencial).

1 Prodotto

Art. 999799 DG M PV2 SCI SN1868 FM

GTIN (EAN) 4013364328723, Codice doganale (EU): 85363030, Peso lordo: 598.30 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

File CAD

Descargador de sobretensiones DEHNguard M PV2 SCI SN1868 FM
Descargador fotovoltaico multipolo, modular y enchufable hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas
Con contacto de señalización remota, ancho de 5 módulos
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
para la protección de 3 entradas MPP.
Aislamiento eléctrico seguro en el módulo de protección
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Indicación de fallo

Producto DEHN
Tipo: DG M PV2 SCI SN1868 FM
art. no.: 999799
o equivalente

Certificati

Caratteristiche tecniche

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Class II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Class II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máxima de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	5 módulo(s), DIN 43880
Certificaciones	UL, KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Prodotto 999799 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 999799 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNguard modular (Y)PV SCI ...

Dettagli

DEHNguard M YPV SCI ...

Art. 952513 DG M YPV SCI 150

Prodotto 952513 è stato aggiunto al blocco note.

Prodotto 952513 è stato aggiunto al carrello.

Art. 952510 DG M YPV SCI 1000

Prodotto 952510 è stato aggiunto al blocco note.

Prodotto 952510 è stato aggiunto al carrello.

Art. 952512 DG M YPV SCI 1200

Prodotto 952512 è stato aggiunto al blocco note.

Prodotto 952512 è stato aggiunto al carrello.

DEHNguard M YPV SCI ... FM

Art. 952518 DG M YPV SCI 150 FM

Prodotto 952518 è stato aggiunto al blocco note.

Prodotto 952518 è stato aggiunto al carrello.

Art. 952515 DG M YPV SCI 1000 FM

Prodotto 952515 è stato aggiunto al blocco note.

Prodotto 952515 è stato aggiunto al carrello.

Art. 952517 DG M YPV SCI 1200 FM

Prodotto 952517 è stato aggiunto al blocco note.

Prodotto 952517 è stato aggiunto al carrello.

DEHNguard M PV2 SCI ... (FM)

Art. 952514 DG M PV2 SCI 1000

Prodotto 952514 è stato aggiunto al blocco note.

Prodotto 952514 è stato aggiunto al carrello.

Art. 952519 DG M PV2 SCI 1000 FM

Prodotto 952519 è stato aggiunto al blocco note.

Prodotto 952519 è stato aggiunto al carrello.

DEHNguard M SN1868

Art. 999799 DG M PV2 SCI SN1868 FM

Prodotto 999799 è stato aggiunto al blocco note.

Prodotto 999799 è stato aggiunto al carrello.

DEHNguard modular (Y)PV SCI ...

Dettagli

DEHNguard M YPV SCI ...

Art. 952513 DG M YPV SCI 150

Non siete autorizzati per eseguire un download 952300.stp

Non siete autorizzati per eseguire un download 952300.igs

Non siete autorizzati per eseguire un download 952300.jt

Non siete autorizzati per eseguire un download 952300.dwg

Non siete autorizzati per eseguire un download 952510m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952513.edz

Non siete autorizzati per eseguire un download DEHN.952513.wspak

Prodotto 952513 è stato aggiunto al blocco note.

Prodotto 952513 è stato aggiunto al carrello.

Art. 952510 DG M YPV SCI 1000

Non siete autorizzati per eseguire un download 952300.stp

Non siete autorizzati per eseguire un download 952300.igs

Non siete autorizzati per eseguire un download 952300.jt

Non siete autorizzati per eseguire un download 952300.dwg

Non siete autorizzati per eseguire un download 952510m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952510.edz

Non siete autorizzati per eseguire un download DEHN.952510.wspak

Prodotto 952510 è stato aggiunto al blocco note.

Prodotto 952510 è stato aggiunto al carrello.

Art. 952512 DG M YPV SCI 1200

Non siete autorizzati per eseguire un download 952300.stp

Non siete autorizzati per eseguire un download 952300.igs

Non siete autorizzati per eseguire un download 952300.jt

Non siete autorizzati per eseguire un download 952300.dwg

Non siete autorizzati per eseguire un download 952510m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952512.edz

Non siete autorizzati per eseguire un download DEHN.952512.wspak

Prodotto 952512 è stato aggiunto al blocco note.

Prodotto 952512 è stato aggiunto al carrello.

DEHNguard M YPV SCI ... FM

Art. 952518 DG M YPV SCI 150 FM

Non siete autorizzati per eseguire un download 952305.stp

Non siete autorizzati per eseguire un download 952305.igs

Non siete autorizzati per eseguire un download 952305.jt

Non siete autorizzati per eseguire un download 952305.dwg

Non siete autorizzati per eseguire un download 952515m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952518.edz

Non siete autorizzati per eseguire un download DEHN.952518.wspak

Prodotto 952518 è stato aggiunto al blocco note.

Prodotto 952518 è stato aggiunto al carrello.

Art. 952515 DG M YPV SCI 1000 FM

Non siete autorizzati per eseguire un download 952305.stp

Non siete autorizzati per eseguire un download 952305.igs

Non siete autorizzati per eseguire un download 952305.jt

Non siete autorizzati per eseguire un download 952305.dwg

Non siete autorizzati per eseguire un download 952515m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952515.edz

Non siete autorizzati per eseguire un download DEHN.952515.wspak

Prodotto 952515 è stato aggiunto al blocco note.

Prodotto 952515 è stato aggiunto al carrello.

Art. 952517 DG M YPV SCI 1200 FM

Non siete autorizzati per eseguire un download 952305.stp

Non siete autorizzati per eseguire un download 952305.igs

Non siete autorizzati per eseguire un download 952305.jt

Non siete autorizzati per eseguire un download 952305.dwg

Non siete autorizzati per eseguire un download 952515m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952517.edz

Non siete autorizzati per eseguire un download DEHN.952517.wspak

Prodotto 952517 è stato aggiunto al blocco note.

Prodotto 952517 è stato aggiunto al carrello.

DEHNguard M PV2 SCI ... (FM)

Art. 952514 DG M PV2 SCI 1000

Non siete autorizzati per eseguire un download 952514.stp

Non siete autorizzati per eseguire un download 952514.igs

Non siete autorizzati per eseguire un download 952514.jt

Non siete autorizzati per eseguire un download 952514.dwg

Non siete autorizzati per eseguire un download 952514m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952514.edz

Non siete autorizzati per eseguire un download DEHN.952514.wspak

Prodotto 952514 è stato aggiunto al blocco note.

Prodotto 952514 è stato aggiunto al carrello.

Art. 952519 DG M PV2 SCI 1000 FM

Non siete autorizzati per eseguire un download 952519.stp

Non siete autorizzati per eseguire un download 952519.igs

Non siete autorizzati per eseguire un download 952519.jt

Non siete autorizzati per eseguire un download 952519.dwg
