Soportes de conductores para tejados con taladros de conexión

Para fijación de elementos captadores sobre tejados planos y paredes.

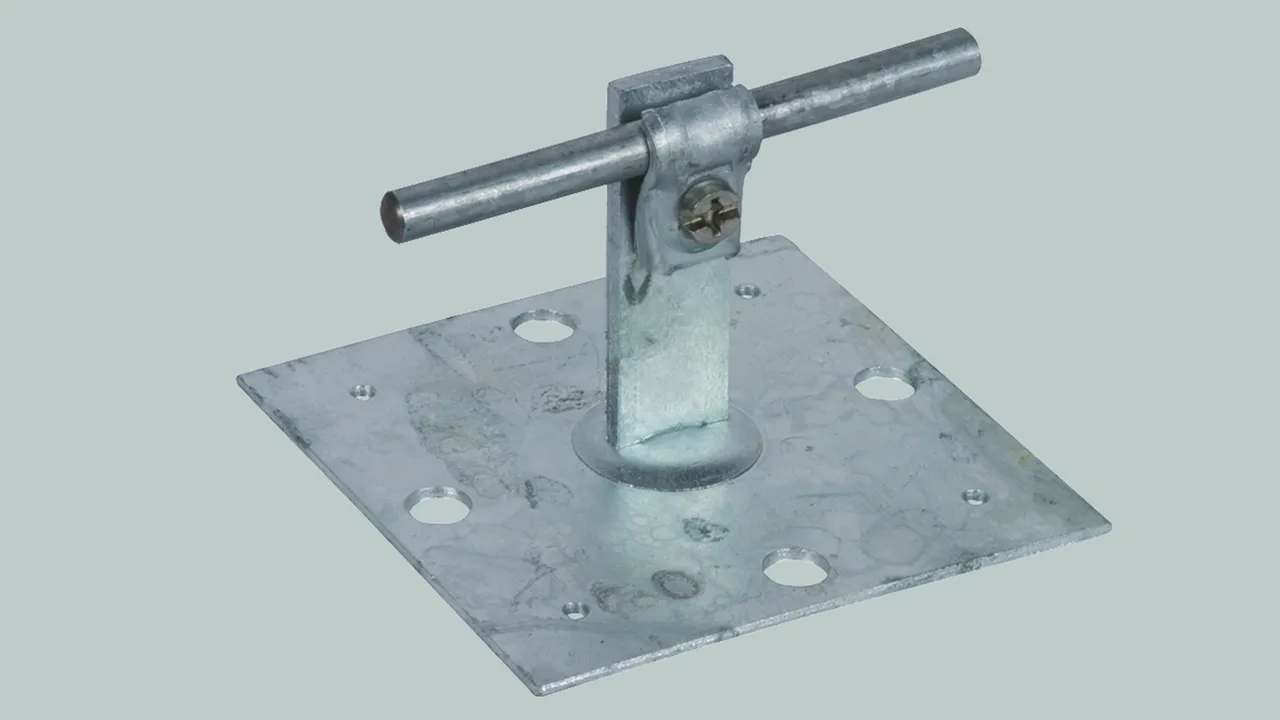

Versión St/tZn, grande

Con soporte de conductores DEHNQUICK, con guiado del conductor fijo, altura hasta el medio del conductor 60 mm.

1 Prodotto

Art. 202060 DLH DQ 6.10 GP100X100 STTZN

GTIN (EAN) 4013364022263, Codice doganale (EU): 85389099, Peso lordo: 230.96 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material del soporte de conductores para tejados: St/tZn
Dimensiones: 100 x 100 mm
Material del soporte de conductores: St/tZn

Producto DEHN
Tipo: DLH DQ 6.10 GP100X100 STTZN
art. no.: 202060
o equivalente

Certificati

Caratteristiche tecniche

Material del soporte de conductores para tejados	St/tZn
Dimensiones	100 x 100 mm
Sujeción	[4x] Ø4 / [4x] Ø10 mm
Material del soporte de conductores	St/tZn
Soporte de conductores conexión Rd	6-10 mm

Aplicación	para tejados planos y paredes
Material del soporte de conductores para tejados	St/tZn
Dimensiones	100 x 100 mm
Sujeción	[4x] Ø4 / [4x] Ø10 mm
Material del soporte de conductores	St/tZn
Soporte de conductores conexión Rd	6-10 mm
Modelo del soporte de conductores	DEHNQUICK
Guiado del conductor	fijo
Altura hasta el medio del conductor	60 mm

Prodotto 202060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202060 è stato aggiunto al carrello.

Apri Web-Shop

Versión St/tZn, pequeña

Con soporte de conductores DEHNQUICK, con guiado del conductor fijo, altura hasta el medio del conductor 60 mm.

1 Prodotto

Art. 202030 DLH DQ 6.10 GP50X60 STTZN

GTIN (EAN) 4013364022362, Codice doganale (EU): 85389099, Peso lordo: 116.30 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material del soporte de conductores para tejados: St/tZn
Dimensiones: 50 x 60 mm
Material del soporte de conductores: St/tZn

Producto DEHN
Tipo: DLH DQ 6.10 GP50X60 STTZN
art. no.: 202030
o equivalente

Certificati

Caratteristiche tecniche

Material del soporte de conductores para tejados	St/tZn
Dimensiones	50 x 60 mm
Sujeción	[4x] Ø5,2 mm
Material del soporte de conductores	St/tZn
Soporte de conductores conexión Rd	6-10 mm

Aplicación	para tejados planos y paredes
Material del soporte de conductores para tejados	St/tZn
Dimensiones	50 x 60 mm
Sujeción	[4x] Ø5,2 mm
Material del soporte de conductores	St/tZn
Soporte de conductores conexión Rd	6-10 mm
Modelo del soporte de conductores	DEHNQUICK
Guiado del conductor	fijo
Altura hasta el medio del conductor	60 mm

Prodotto 202030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202030 è stato aggiunto al carrello.

Apri Web-Shop

Soporte de fijación redondo St/tZn, grande

Soporte con perno roscado M8, por ej. para DEHNsnap o DEHNhold para su utilización por ej. en tejados planos, hormigón, acero y mampostería.

1 Prodotto

Art. 297015 BP D100 GBM8 4XB10 4XB4 STTZN

GTIN (EAN) 4013364023383, Codice doganale (EU): 73269098, Peso lordo: 135.40 g, UM: 25.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material del soporte de conductores para tejados: St/tZn
Dimensiones: aprox. Ø100 mm

Producto DEHN
Tipo: BP D100 GBM8 4XB10 4XB4 STTZN
art. no.: 297015
o equivalente

Certificati

Caratteristiche tecniche

Material del soporte de conductores para tejados	St/tZn
Dimensiones	aprox. Ø100 mm
Sujeción	[4x] Ø4 / [4x] Ø10 mm

Prodotto 297015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297015 è stato aggiunto al carrello.

Apri Web-Shop

Soporte de fijación redondo de material plástico, pequeño

Soporte con perno roscado M8, por ej. para DEHNsnap o DEHNhold para su utilización por ej. en tejados planos, hormigón, acero y mampostería.

1 Prodotto

Art. 297025 BP D40 GBM8 4XB4 K GR

GTIN (EAN) 4013364023390, Codice doganale (EU): 39269097, Peso lordo: 5.40 g, UM: 100.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Material del soporte de conductores para tejados: plástico
Dimensiones: Ø40 mm

Producto DEHN
Tipo: BP D40 GBM8 4XB4 K GR
art. no.: 297025
o equivalente

Certificati

Caratteristiche tecniche

Material del soporte de conductores para tejados	plástico
Color	gris ●
Dimensiones	Ø40 mm
Sujeción	[4x] Ø4 mm

Prodotto 297025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297025 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Soportes de conductores para tejados con taladros de conexión

Versión St/tZn, grande

Art. 202060 DLH DQ 6.10 GP100X100 STTZN

Prodotto 202060 è stato aggiunto al blocco note.

Prodotto 202060 è stato aggiunto al carrello.

Versión St/tZn, pequeña

Art. 202030 DLH DQ 6.10 GP50X60 STTZN

Prodotto 202030 è stato aggiunto al blocco note.

Prodotto 202030 è stato aggiunto al carrello.

Soporte de fijación redondo St/tZn, grande

Art. 297015 BP D100 GBM8 4XB10 4XB4 STTZN

Prodotto 297015 è stato aggiunto al blocco note.

Prodotto 297015 è stato aggiunto al carrello.

Soporte de fijación redondo de material plástico, pequeño

Art. 297025 BP D40 GBM8 4XB4 K GR

Prodotto 297025 è stato aggiunto al blocco note.

Prodotto 297025 è stato aggiunto al carrello.

Aplicación	para tejados planos, hormigón, acero y mampostería con perno roscado para soportes de conductores con rosca interior M8 (por ej. 204 002, 204 004, 275 088, 111 031)
Material del soporte de conductores para tejados	St/tZn
Dimensiones	aprox. Ø100 mm
Sujeción	[4x] Ø4 / [4x] Ø10 mm
Norma	DIN 48829 K
