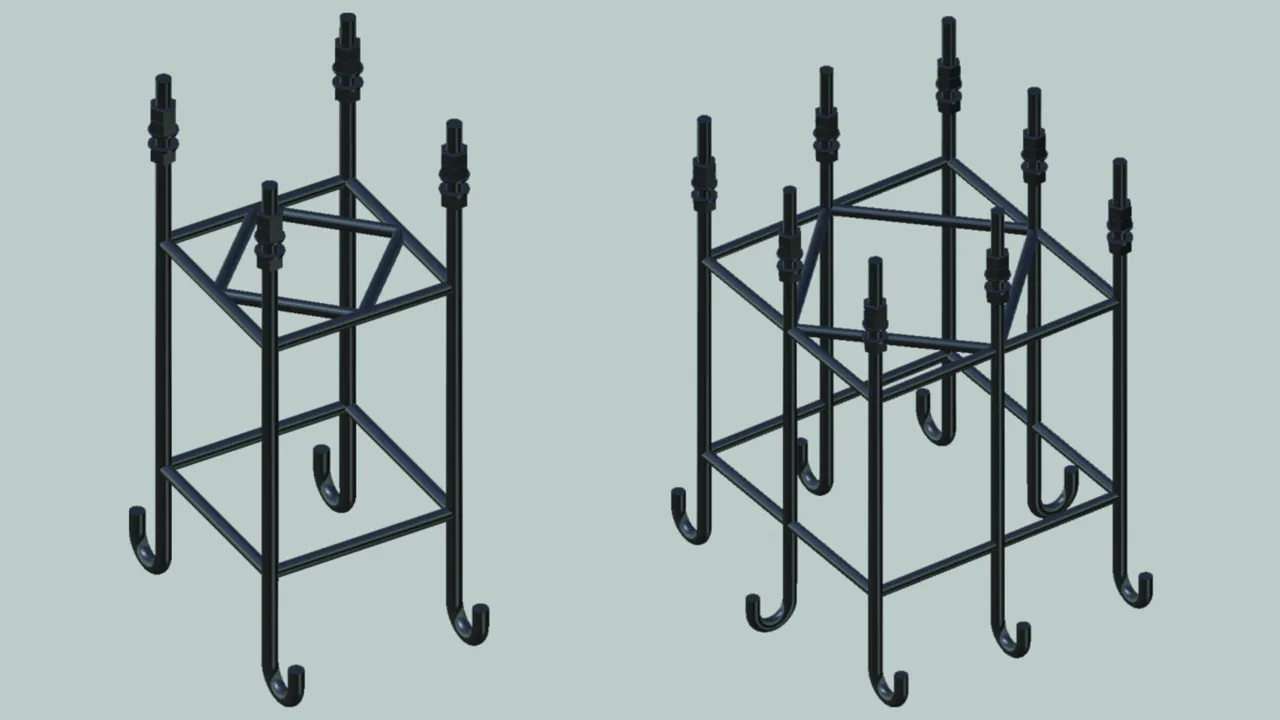

Cestas de anclaje para la cimentación de hormigón en el lugar

Para el hormigonado con pernos roscados, apropiado para el zócalo de montaje de los mástiles telescópicos captadores de protección contra rayos.
Para más información sobre el sistema de anclaje, la cimentación y su montaje, consultar las instrucciones de montaje.

Versión menor

Para mástiles con alturas sobre el suelo de 13,35 m hasta 19,35 m (Art Nº 103 013 / 103 016 / 103 019).
Zócalo de montaje 400 x 400 mm.

1 Prodotto

Art. 103040 AKO TBM FP400

GTIN (EAN) 4013364129894, Codice doganale (EU): 73089098, Peso lordo: 22.90 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 103040.stp

      Non siete autorizzati per eseguire un download 103040.stp

      Login
    • 103040.igs

      Non siete autorizzati per eseguire un download 103040.igs

      Login
    • 103040.jt

      Non siete autorizzati per eseguire un download 103040.jt

      Login
    • 103040.dwg

      Non siete autorizzati per eseguire un download 103040.dwg

      Login
    • 103040m_D.dxf

      Non siete autorizzati per eseguire un download 103040m_D.dxf

      Login

Material: acero
Dimensiones: 472 x 324 x 870 mm
Pernos roscados: 4x M24 (300 x 300 mm)

Producto DEHN
Tipo: AKO TBM FP400
art. no.: 103040
o equivalente



Caratteristiche tecniche

Material acero
Dimensiones 472 x 324 x 870 mm
Pernos roscados 4x M24 (300 x 300 mm)

Prodotto 103040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103040 è stato aggiunto al carrello.

Apri Web-Shop

Versión mayor

Para mástiles con alturas sobre el suelo de 22,35 m a 24,85 m (Art. Nr. 103 022 o 103 025).
Zócalo de montaje 565 x 565 mm.

1 Prodotto

Art. 103041 AKO TBM FP565

GTIN (EAN) 4013364129900, Codice doganale (EU): 73089098, Peso lordo: 38.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 103041.stp

      Non siete autorizzati per eseguire un download 103041.stp

      Login
    • 103041.igs

      Non siete autorizzati per eseguire un download 103041.igs

      Login
    • 103041.jt

      Non siete autorizzati per eseguire un download 103041.jt

      Login
    • 103041.dwg

      Non siete autorizzati per eseguire un download 103041.dwg

      Login
    • 103041m_D.dxf

      Non siete autorizzati per eseguire un download 103041m_D.dxf

      Login

Material: acero
Dimensiones: 662 x 662 x 870 mm
Pernos roscados: 8x M24 (490 x 490 mm)

Producto DEHN
Tipo: AKO TBM FP565
art. no.: 103041
o equivalente



Caratteristiche tecniche

Material acero
Dimensiones 662 x 662 x 870 mm
Pernos roscados 8x M24 (490 x 490 mm)

Prodotto 103041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103041 è stato aggiunto al carrello.

Apri Web-Shop
