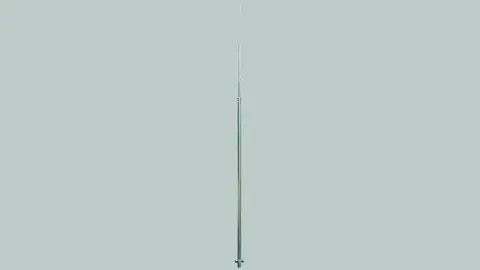

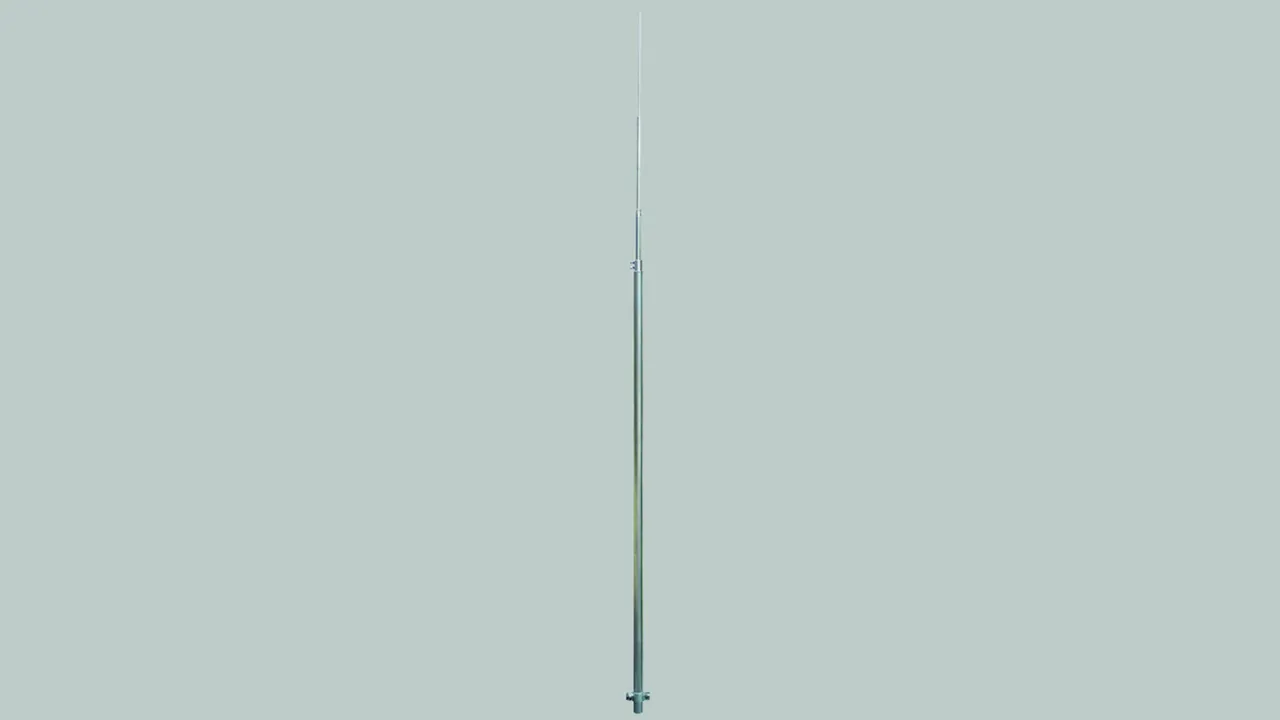

Varillas captadoras D40

Para fijación, por ejemplo, a la pared u otras construcciones

Las dimensiones de las varillas captadoras se realizan según el Eurocódigo 1 (UNE EN 1991-1-4 + UNE EN 1991-1-4/NA).

Componentes:
– Varilla captadora de 2000 mm o punta captadora de tubo de 2500 mm
– Tubo Ø40 x 5 mm con alojamiento de Ø22/16 mm
– Conexión de toma de tierra INOX con conector KS de INOX para Rd 6-10 mm [capacidad de derivar corrientes de rayo de 100 kA (10/350 µs)]

La fijación a una pared, por ejemplo, se realiza con la ref. 105 140 y a tubos con la ref. 105 354.

La longitud libre máxima se refiere a la distancia entre la punta de la varilla captadora y el soporte superior (punto de fijación).
Por motivos de estabilidad y de ser posible, el soporte medio (3 fijaciones) se debe montar inmediatamente debajo del soporte superior. La distancia no debe superar los 15 cm. El soporte bajo (punto de fijación) se instala en la zona situada ≤15 cm al final de la varilla captadora.

Dettagli

lorem ipsum
lorem ipsum

Versión Al

10 Prodotti

Art. 105170 FS D40 16 10 4000 KSV AL

GTIN (EAN) 4013364151192, Codice doganale (EU): 85389099, Peso lordo: 4.17 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105170.stp

      Non siete autorizzati per eseguire un download 105170.stp

      Login
    • 105170.igs

      Non siete autorizzati per eseguire un download 105170.igs

      Login
    • 105170.jt

      Non siete autorizzati per eseguire un download 105170.jt

      Login
    • 105170.dwg

      Non siete autorizzati per eseguire un download 105170.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 4000 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 3,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para unamáx. velocidad de rachas de viento de 185 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 4000 mm
Longitud máx. libre con punta captadora : 3500 mm
Longitud de sujeción: 500 mm
Número de fijaciones: 2
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 4000 KSV AL
art. no.: 105170
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 4000 mm
Longitud máx. libre con punta captadora (l2) 3500 mm
Longitud de sujeción (l3) 500 mm
Número de fijaciones 2
Máx. velocidad del viento (Montaje en pared con longitud libre 3500 mm) 185 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105170 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105170 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105175 FS D40 22 16 10 4500 KSV AL

GTIN (EAN) 4013364151208, Codice doganale (EU): 85389099, Peso lordo: 4.40 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105175.stp

      Non siete autorizzati per eseguire un download 105175.stp

      Login
    • 105175.igs

      Non siete autorizzati per eseguire un download 105175.igs

      Login
    • 105175.jt

      Non siete autorizzati per eseguire un download 105175.jt

      Login
    • 105175.dwg

      Non siete autorizzati per eseguire un download 105175.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40, longitud total 4500 mm Al
Varillas captadoras D40 para longitudes libres con varilla captadora
hasta 4,0 m para la fijación a p. ej. muros u otras construcciones.
Las varillas captadoras están dimensionadas según el
eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 186 km/h.
Para la fijación p. ej. a una pared con el Art. No. 105 140
y a tubos con el Art. No. 105 354
incl. borna de conexión.
Longitud total: 4500 mm
Longitud máx. libre con punta captadora : 4000 mm
Longitud de sujeción: 500 mm
Número de fijaciones: 2
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 4500 KSV AL
art. no.: 105175
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 4500 mm
Longitud máx. libre con punta captadora (l2) 4000 mm
Longitud de sujeción (l3) 500 mm
Número de fijaciones 2
Máx. velocidad del viento (Montaje en pared con longitud libre 4000 mm) 186 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105175 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105175 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105171 FS D40 16 10 5000 KSV AL

GTIN (EAN) 4013364151215, Codice doganale (EU): 85389099, Peso lordo: 5.60 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105171.stp

      Non siete autorizzati per eseguire un download 105171.stp

      Login
    • 105171.igs

      Non siete autorizzati per eseguire un download 105171.igs

      Login
    • 105171.jt

      Non siete autorizzati per eseguire un download 105171.jt

      Login
    • 105171.dwg

      Non siete autorizzati per eseguire un download 105171.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 5000 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 4,0 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para unamáx. velocidad de rachas de viento de 185 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 5000 mm
Longitud máx. libre con punta captadora : 4000 mm
Longitud de sujeción: 1000 mm
Número de fijaciones: 2
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 5000 KSV AL
art. no.: 105171
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 5000 mm
Longitud máx. libre con punta captadora (l2) 4000 mm
Longitud de sujeción (l3) 1000 mm
Número de fijaciones 2
Máx. velocidad del viento (Montaje en pared con longitud libre 4000 mm) 185 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105171 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105171 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105176 FS D40 22 16 10 5500 KSV AL

GTIN (EAN) 4013364151222, Codice doganale (EU): 85389099, Peso lordo: 6.00 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105176.stp

      Non siete autorizzati per eseguire un download 105176.stp

      Login
    • 105176.igs

      Non siete autorizzati per eseguire un download 105176.igs

      Login
    • 105176.jt

      Non siete autorizzati per eseguire un download 105176.jt

      Login
    • 105176.dwg

      Non siete autorizzati per eseguire un download 105176.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 5500 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 4,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 186 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 5500 mm
Longitud máx. libre con punta captadora : 4500 mm
Longitud de sujeción: 1000 mm
Número de fijaciones: 2
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 5500 KSV AL
art. no.: 105176
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 5500 mm
Longitud máx. libre con punta captadora (l2) 4500 mm
Longitud de sujeción (l3) 1000 mm
Número de fijaciones 2
Máx. velocidad del viento (Montaje en pared con longitud libre 4500 mm) 186 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105176 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105176 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105172 FS D40 16 10 6000 KSV AL

GTIN (EAN) 4013364151239, Codice doganale (EU): 85389099, Peso lordo: 7.20 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105172.stp

      Non siete autorizzati per eseguire un download 105172.stp

      Login
    • 105172.igs

      Non siete autorizzati per eseguire un download 105172.igs

      Login
    • 105172.jt

      Non siete autorizzati per eseguire un download 105172.jt

      Login
    • 105172.dwg

      Non siete autorizzati per eseguire un download 105172.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 6000 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 4,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 186 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 6000 mm
Longitud máx. libre con punta captadora : 4500 mm
Longitud de sujeción: 1500 mm
Número de fijaciones: 3
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 6000 KSV AL
art. no.: 105172
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 6000 mm
Longitud máx. libre con punta captadora (l2) 4500 mm
Longitud de sujeción (l3) 1500 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 4500 mm) 186 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105172 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105172 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105177 FS D40 22 16 10 6500 KSV AL

GTIN (EAN) 4013364151246, Codice doganale (EU): 85389099, Peso lordo: 7.45 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105177.stp

      Non siete autorizzati per eseguire un download 105177.stp

      Login
    • 105177.igs

      Non siete autorizzati per eseguire un download 105177.igs

      Login
    • 105177.jt

      Non siete autorizzati per eseguire un download 105177.jt

      Login
    • 105177.dwg

      Non siete autorizzati per eseguire un download 105177.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 6500 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,0 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 183 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 6500 mm
Longitud máx. libre con punta captadora : 5000 mm
Longitud de sujeción: 1500 mm
Número de fijaciones: 3
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 6500 KSV AL
art. no.: 105177
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 6500 mm
Longitud máx. libre con punta captadora (l2) 5000 mm
Longitud de sujeción (l3) 1500 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5000 mm) 183 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105177 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105177 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105173 FS D40 16 10 7000 KSV AL

GTIN (EAN) 4013364151253, Codice doganale (EU): 85389099, Peso lordo: 8.60 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105173.stp

      Non siete autorizzati per eseguire un download 105173.stp

      Login
    • 105173.igs

      Non siete autorizzati per eseguire un download 105173.igs

      Login
    • 105173.jt

      Non siete autorizzati per eseguire un download 105173.jt

      Login
    • 105173.dwg

      Non siete autorizzati per eseguire un download 105173.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 7000 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 146 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 7000 mm
Longitud máx. libre con punta captadora : 5500 mm
Longitud de sujeción: 1500 mm
Número de fijaciones: 3
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 7000 KSV AL
art. no.: 105173
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 7000 mm
Longitud máx. libre con punta captadora (l2) 5500 mm
Longitud de sujeción (l3) 1500 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5500 mm) 146 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105173 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105173 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105178 FS D40 22 16 10 7500 KSV AL

GTIN (EAN) 4013364151260, Codice doganale (EU): 85389099, Peso lordo: 9.00 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105178.stp

      Non siete autorizzati per eseguire un download 105178.stp

      Login
    • 105178.igs

      Non siete autorizzati per eseguire un download 105178.igs

      Login
    • 105178.jt

      Non siete autorizzati per eseguire un download 105178.jt

      Login
    • 105178.dwg

      Non siete autorizzati per eseguire un download 105178.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 7500 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 149 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 7500 mm
Longitud máx. libre con punta captadora : 5500 mm
Longitud de sujeción: 2000 mm
Número de fijaciones: 3
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 7500 KSV AL
art. no.: 105178
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 7500 mm
Longitud máx. libre con punta captadora (l2) 5500 mm
Longitud de sujeción (l3) 2000 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5500 mm) 149 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105178 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105178 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105174 FS D40 16 10 8000 KSV AL

GTIN (EAN) 4013364151277, Codice doganale (EU): 85389099, Peso lordo: 10.14 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105174.stp

      Non siete autorizzati per eseguire un download 105174.stp

      Login
    • 105174.igs

      Non siete autorizzati per eseguire un download 105174.igs

      Login
    • 105174.jt

      Non siete autorizzati per eseguire un download 105174.jt

      Login
    • 105174.dwg

      Non siete autorizzati per eseguire un download 105174.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 8000 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 142 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 8000 mm
Longitud máx. libre con punta captadora : 5500 mm
Longitud de sujeción: 2500 mm
Número de fijaciones: 3
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 8000 KSV AL
art. no.: 105174
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 8000 mm
Longitud máx. libre con punta captadora (l2) 5500 mm
Longitud de sujeción (l3) 2500 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5500 mm) 142 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105174 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105174 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105179 FS D40 22 16 10 8500 KSV AL

GTIN (EAN) 4013364151284, Codice doganale (EU): 85389099, Peso lordo: 10.40 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105179.stp

      Non siete autorizzati per eseguire un download 105179.stp

      Login
    • 105179.igs

      Non siete autorizzati per eseguire un download 105179.igs

      Login
    • 105179.jt

      Non siete autorizzati per eseguire un download 105179.jt

      Login
    • 105179.dwg

      Non siete autorizzati per eseguire un download 105179.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 8500 mm Al
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 152 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 8500 mm
Longitud máx. libre con punta captadora : 5500 mm
Longitud de sujeción: 3000 mm
Número de fijaciones: 3
Material de la varilla captadora: Al
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 8500 KSV AL
art. no.: 105179
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 8500 mm
Longitud máx. libre con punta captadora (l2) 5500 mm
Longitud de sujeción (l3) 3000 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5500 mm) 152 km/h
Material de la varilla captadora Al
Norma EN 62561-(1+2)

Prodotto 105179 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105179 è stato aggiunto al carrello.

Apri Web-Shop

Versión INOX

10 Prodotti

Art. 105190 FS D40 16 10 4000 KSV V2A

GTIN (EAN) 4013364152045, Codice doganale (EU): 85389099, Peso lordo: 9.20 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105190.stp

      Non siete autorizzati per eseguire un download 105190.stp

      Login
    • 105190.igs

      Non siete autorizzati per eseguire un download 105190.igs

      Login
    • 105190.jt

      Non siete autorizzati per eseguire un download 105190.jt

      Login
    • 105190.dwg

      Non siete autorizzati per eseguire un download 105190.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 4000 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 3,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 191 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 4000 mm
Longitud máx. libre con punta captadora : 3500 mm
Longitud de sujeción: 500 mm
Número de fijaciones: 2
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 4000 KSV V2A
art. no.: 105190
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 4000 mm
Longitud máx. libre con punta captadora (l2) 3500 mm
Longitud de sujeción (l3) 500 mm
Número de fijaciones 2
Máx. velocidad del viento (Montaje en pared con longitud libre 3500 mm) 191 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105190 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105190 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105195 FS D40 22 16 10 4500 KSV V2A

GTIN (EAN) 4013364152090, Codice doganale (EU): 85389099, Peso lordo: 10.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105175.stp

      Non siete autorizzati per eseguire un download 105175.stp

      Login
    • 105175.igs

      Non siete autorizzati per eseguire un download 105175.igs

      Login
    • 105175.jt

      Non siete autorizzati per eseguire un download 105175.jt

      Login
    • 105175.dwg

      Non siete autorizzati per eseguire un download 105175.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 4500 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 4,0 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 192 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 4500 mm
Longitud máx. libre con punta captadora : 4000 mm
Longitud de sujeción: 500 mm
Número de fijaciones: 2
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 4500 KSV V2A
art. no.: 105195
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 4500 mm
Longitud máx. libre con punta captadora (l2) 4000 mm
Longitud de sujeción (l3) 500 mm
Número de fijaciones 2
Máx. velocidad del viento (Montaje en pared con longitud libre 4000 mm) 192 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105195 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105195 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105191 FS D40 16 10 5000 KSV V2A

GTIN (EAN) 4013364152052, Codice doganale (EU): 85389099, Peso lordo: 12.60 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105191.stp

      Non siete autorizzati per eseguire un download 105191.stp

      Login
    • 105191.igs

      Non siete autorizzati per eseguire un download 105191.igs

      Login
    • 105191.jt

      Non siete autorizzati per eseguire un download 105191.jt

      Login
    • 105191.dwg

      Non siete autorizzati per eseguire un download 105191.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 5000 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 4,0 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 191 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 5000 mm
Longitud máx. libre con punta captadora : 4000 mm
Longitud de sujeción: 1000 mm
Número de fijaciones: 2
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 5000 KSV V2A
art. no.: 105191
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 5000 mm
Longitud máx. libre con punta captadora (l2) 4000 mm
Longitud de sujeción (l3) 1000 mm
Número de fijaciones 2
Máx. velocidad del viento (Montaje en pared con longitud libre 4000 mm) 191 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105191 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105191 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105196 FS D40 22 16 10 5500 KSV V2A

GTIN (EAN) 4013364152106, Codice doganale (EU): 85389099, Peso lordo: 14.30 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105176.stp

      Non siete autorizzati per eseguire un download 105176.stp

      Login
    • 105176.igs

      Non siete autorizzati per eseguire un download 105176.igs

      Login
    • 105176.jt

      Non siete autorizzati per eseguire un download 105176.jt

      Login
    • 105176.dwg

      Non siete autorizzati per eseguire un download 105176.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 5500 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 4,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 192 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 5500 mm
Longitud máx. libre con punta captadora : 4500 mm
Longitud de sujeción: 1000 mm
Número de fijaciones: 2
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 5500 KSV V2A
art. no.: 105196
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 5500 mm
Longitud máx. libre con punta captadora (l2) 4500 mm
Longitud de sujeción (l3) 1000 mm
Número de fijaciones 2
Máx. velocidad del viento (Montaje en pared con longitud libre 4500 mm) 192 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105196 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105196 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105192 FS D40 16 10 6000 KSV V2A

GTIN (EAN) 4013364152069, Codice doganale (EU): 85389099, Peso lordo: 16.20 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105172.stp

      Non siete autorizzati per eseguire un download 105172.stp

      Login
    • 105172.igs

      Non siete autorizzati per eseguire un download 105172.igs

      Login
    • 105172.jt

      Non siete autorizzati per eseguire un download 105172.jt

      Login
    • 105172.dwg

      Non siete autorizzati per eseguire un download 105172.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 6000 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 4,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 192 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 6000 mm
Longitud máx. libre con punta captadora : 4500 mm
Longitud de sujeción: 1500 mm
Número de fijaciones: 3
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 6000 KSV V2A
art. no.: 105192
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 6000 mm
Longitud máx. libre con punta captadora (l2) 4500 mm
Longitud de sujeción (l3) 1500 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 4500 mm) 192 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105192 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105192 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105197 FS D40 22 16 10 6500 KSV V2A

GTIN (EAN) 4013364152113, Codice doganale (EU): 85389099, Peso lordo: 16.80 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105177.stp

      Non siete autorizzati per eseguire un download 105177.stp

      Login
    • 105177.igs

      Non siete autorizzati per eseguire un download 105177.igs

      Login
    • 105177.jt

      Non siete autorizzati per eseguire un download 105177.jt

      Login
    • 105177.dwg

      Non siete autorizzati per eseguire un download 105177.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 6500 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,0 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 190 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 6500 mm
Longitud máx. libre con punta captadora : 5000 mm
Longitud de sujeción: 1500 mm
Número de fijaciones: 3
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 6500 KSV V2A
art. no.: 105197
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 6500 mm
Longitud máx. libre con punta captadora (l2) 5000 mm
Longitud de sujeción (l3) 1500 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5000 mm) 190 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105197 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105197 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105193 FS D40 16 10 7000 KSV V2A

GTIN (EAN) 4013364152076, Codice doganale (EU): 85389099, Peso lordo: 19.40 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105173.stp

      Non siete autorizzati per eseguire un download 105173.stp

      Login
    • 105173.igs

      Non siete autorizzati per eseguire un download 105173.igs

      Login
    • 105173.jt

      Non siete autorizzati per eseguire un download 105173.jt

      Login
    • 105173.dwg

      Non siete autorizzati per eseguire un download 105173.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 7000 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 149 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 7000 mm
Longitud máx. libre con punta captadora : 5500 mm
Longitud de sujeción: 1500 mm
Número de fijaciones: 3
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 7000 KSV V2A
art. no.: 105193
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 7000 mm
Longitud máx. libre con punta captadora (l2) 5500 mm
Longitud de sujeción (l3) 1500 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5500 mm) 149 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105193 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105193 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105198 FS D40 22 16 10 7500 KSV V2A

GTIN (EAN) 4013364152120, Codice doganale (EU): 85389099, Peso lordo: 20.00 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105178.stp

      Non siete autorizzati per eseguire un download 105178.stp

      Login
    • 105178.igs

      Non siete autorizzati per eseguire un download 105178.igs

      Login
    • 105178.jt

      Non siete autorizzati per eseguire un download 105178.jt

      Login
    • 105178.dwg

      Non siete autorizzati per eseguire un download 105178.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 7500 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 159 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 7500 mm
Longitud máx. libre con punta captadora : 5500 mm
Longitud de sujeción: 2000 mm
Número de fijaciones: 3
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 7500 KSV V2A
art. no.: 105198
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 7500 mm
Longitud máx. libre con punta captadora (l2) 5500 mm
Longitud de sujeción (l3) 2000 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5500 mm) 159 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105198 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105198 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105194 FS D40 16 10 8000 KSV V2A

GTIN (EAN) 4013364152083, Codice doganale (EU): 85389099, Peso lordo: 22.40 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105174.stp

      Non siete autorizzati per eseguire un download 105174.stp

      Login
    • 105174.igs

      Non siete autorizzati per eseguire un download 105174.igs

      Login
    • 105174.jt

      Non siete autorizzati per eseguire un download 105174.jt

      Login
    • 105174.dwg

      Non siete autorizzati per eseguire un download 105174.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 8000 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 149 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 8000 mm
Longitud máx. libre con punta captadora : 5500 mm
Longitud de sujeción: 2500 mm
Número de fijaciones: 3
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 16 10 8000 KSV V2A
art. no.: 105194
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 8000 mm
Longitud máx. libre con punta captadora (l2) 5500 mm
Longitud de sujeción (l3) 2500 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5500 mm) 149 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105194 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105194 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105199 FS D40 22 16 10 8500 KSV V2A

GTIN (EAN) 4013364152137, Codice doganale (EU): 85389099, Peso lordo: 23.60 kg, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 105179.stp

      Non siete autorizzati per eseguire un download 105179.stp

      Login
    • 105179.igs

      Non siete autorizzati per eseguire un download 105179.igs

      Login
    • 105179.jt

      Non siete autorizzati per eseguire un download 105179.jt

      Login
    • 105179.dwg

      Non siete autorizzati per eseguire un download 105179.dwg

      Login
    • 105170m_Var_D.dxf

      Non siete autorizzati per eseguire un download 105170m_Var_D.dxf

      Login
Varilla captadora D40 longitud total 9000 mm INOX
Varillas captadoras D40 para máx. longitudes libres de varilla captadora
de hasta 5,5 m cuando se fijan, por ejemplo, a paredes
u otras construcciones.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 155 km/h.
Para la fijación a una pared, por ejemplo, con la ref.
105 140 y a tubos con la ref. 105 354
Con borne de conexión
Longitud total: 8500 mm
Longitud máx. libre con punta captadora : 5500 mm
Longitud de sujeción: 3000 mm
Número de fijaciones: 3
Material de la varilla captadora: INOX
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: FS D40 22 16 10 8500 KSV V2A
art. no.: 105199
o equivalente

Certificati



Caratteristiche tecniche

Longitud total (l1) 8500 mm
Longitud máx. libre con punta captadora (l2) 5500 mm
Longitud de sujeción (l3) 3000 mm
Número de fijaciones 3
Máx. velocidad del viento (Montaje en pared con longitud libre 5500 mm) 155 km/h
Material de la varilla captadora INOX
Norma EN 62561-(1+2)

Prodotto 105199 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105199 è stato aggiunto al carrello.

Apri Web-Shop
back to top
