Bornas de toma de tierra UNI

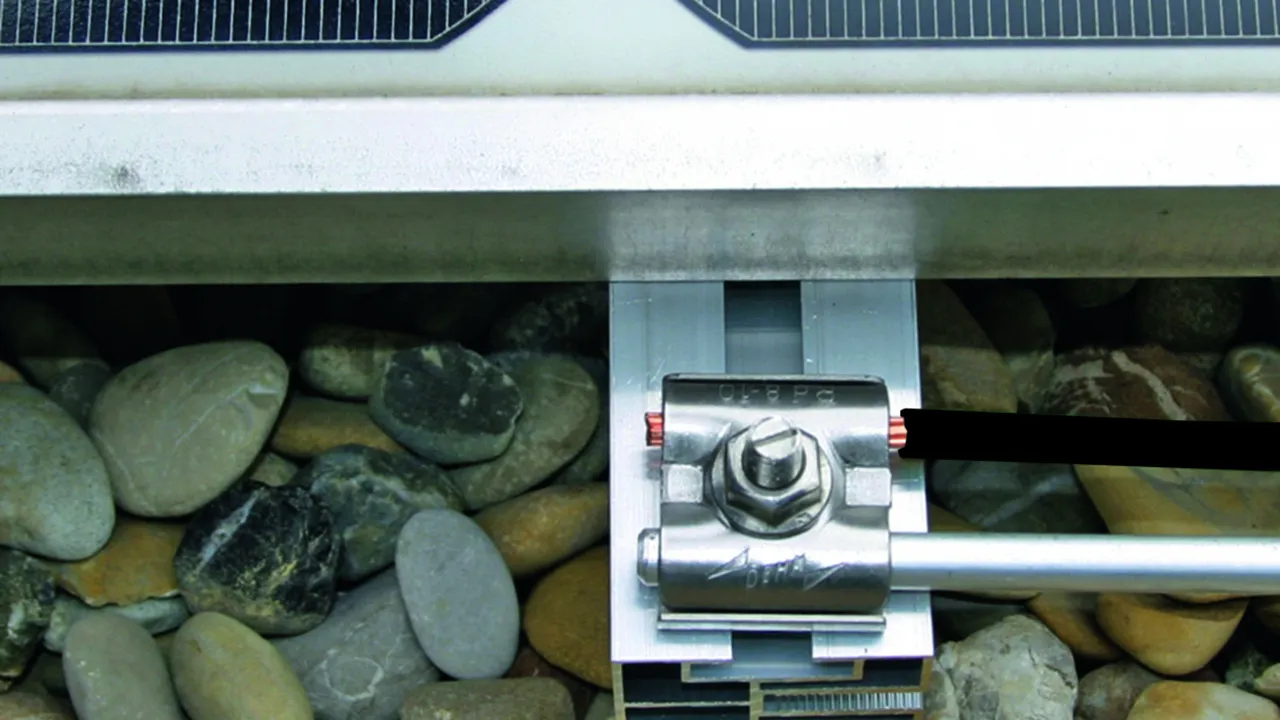

Para integrar los sistemas de montaje, por ej. de instalaciones PV, en la compensación de potencial de función / toma de tierra de función (color del conductor negro) y compensación de potencial de protección contra el rayo.
Mediante la placa de contacto (elemento intermedio) de acero inoxidable se puede unir diferentes materiales del conductor (Cu, Al, St/tZn e INOX) con los sistemas de montaje convencionales por ej. en aluminio, sin que se produzca corrosión por el contacto.

Con tornillo de cabeza de martillo M8 y tuerca de bloqueo

2 Prodotti

Art. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

GTIN (EAN) 4013364512320, Codice doganale (EU): 85359000, Peso lordo: 59.02 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de toma de tierra UNI con tornillo de cabeza de martillo M8x25 mm INOX
Bornas de toma de tierra para integración de
sistemas de montaje, por ejemplo, de instalaciones fotovoltaicas
en la compensación de potencial de función/toma de tierra de función
y la equipotencialidad contra el rayo
con tornillo M8x25 mm y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: EN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ4 50 HKSM8X25 V2A
art. no.: 540249
o equivalente

Caratteristiche tecniche

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	Tornillo de cabeza de martillo M8 x 25 mm
Material tornillo/tuerca	INOX
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	Tornillo de cabeza de martillo M8 x 25 mm
Tuerca de bloqueo	SW 13 mm
Material tornillo/tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 540249 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540249 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

GTIN (EAN) 4013364138650, Codice doganale (EU): 85359000, Peso lordo: 61.60 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de toma de tierra UNI con tornillo de cabeza de martillo M8x30 mm INOX
Bornas de toma de tierra para integración de
sistemas de montaje, por ejemplo, de instalaciones fotovoltaicas
en la compensación de potencial de función/toma de tierra de función
y la equipotencialidad contra el rayo
con tornillo M8x30 mm y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: EN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ4 50 HKSM8 V2A
art. no.: 540250
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	tornillo de cabeza de martillo M8 x 30 mm
Material tornillo/tuerca	INOX
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	tornillo de cabeza de martillo M8 x 30 mm
Tuerca de bloqueo	SW 13 mm
Material tornillo/tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 540250 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540250 è stato aggiunto al carrello.

Apri Web-Shop

Con tornillo de cabeza de martillo M10 y tuerca de bloqueo

2 Prodotti

Art. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

GTIN (EAN) 4013364138667, Codice doganale (EU): 85359000, Peso lordo: 61.60 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de toma de tierra UNI
con tornillo de cabeza de martillo INOX
Bornas de toma de tierra para integrar
los sistemas de montaje p. ej. de instalaciones fotovoltaicas
en la compensación de potencial de función/
toma de tierra de función y equipotencialidad contra el rayo
con tornillo M10 y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: EN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ4 50 HKSM10 V2A
art. no.: 540260
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	Tornillo de cabeza de martillo (23 x 11 mm), M10 x 30 mm
Material tornillo/tuerca	INOX
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	Tornillo de cabeza de martillo (23 x 11 mm), M10 x 30 mm
Tuerca de bloqueo	SW 15 mm
Material tornillo/tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 540260 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540260 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

GTIN (EAN) 4013364449237, Codice doganale (EU): 85359000, Peso lordo: 79.50 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de toma de tierra UNI
con tornillo de cabeza de martillo INOX
Bornas de toma de tierra
para integrar los sistemas de montaje
en la compensación de potencial de función/
toma de tierra de función
y equipotencialidad contra el rayo
con tornillo M10 y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: DIN EN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ4 50 HKSBM10 V2A
art. no.: 540262
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	Tornillo de cabeza de martillo (31 x 13 mm), M10 x 30 mm
Material tornillo/tuerca	INOX
Norma	DIN EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	Tornillo de cabeza de martillo (31 x 13 mm), M10 x 30 mm
Tuerca de bloqueo	SW 15 mm
Material tornillo/tuerca	INOX
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	DIN EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 540262 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540262 è stato aggiunto al carrello.

Apri Web-Shop

Con tornillo cilíndrico de cabeza rebajada M10 y tuerca de bloqueo

1 Prodotto

Art. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

GTIN (EAN) 4013364449244, Codice doganale (EU): 85359000, Peso lordo: 80.76 g, UM: 10.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de toma de tierra UNI con placa de contacto
y caballete de sujeción doble en INOX
Bornas de toma de tierra para integrar los sistemas de montaje
en la compensación de potencial de función/
toma de tierra de función y la equipotencialidad contra el rayo
con tornillo M10 y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2

Producto DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
art. no.: 540263
o equivalente

Certificati

Caratteristiche tecniche

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²
Tornillo	eM10 x 35 mm
Material tornillo/tuerca	INOX

Prodotto 540263 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540263 è stato aggiunto al carrello.

Apri Web-Shop

Placa de contacto y caballete doble separado con orofico cuadrado para tornillos M8

1 Prodotto

Art. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

GTIN (EAN) 4013364138674, Codice doganale (EU): 85359000, Peso lordo: 37.88 g, UM: 100.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de toma de tierra UNI
Placa de contacto y caballete doble INOX
Bornas de toma de tierra para integrar
los sistemas de montaje p. ej. de sistemas fotovoltaicos
en la compensación de potencial de función /
toma de tierra de función y compensación de potencial de protección
sin tornillo y tuerca M8
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2

Producto DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL9 V2A
art. no.: 540251
o equivalente

Caratteristiche tecniche

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²

Prodotto 540251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540251 è stato aggiunto al carrello.

Apri Web-Shop

Placa de contacto y caballete doble separado con orofico cuadrado para tornillos M10

1 Prodotto

Art. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

GTIN (EAN) 4013364138681, Codice doganale (EU): 85359000, Peso lordo: 36.52 g, UM: 100.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de toma de tierra UNI
Placa de contacto y caballete doble INOX
Bornas de toma de tierra para integrar
los sistemas de montaje
p. ej. de sistemas fotovoltaicos
en la compensación de potencial de función /
toma de tierra de función
y compensación de potencial de protección
con tornillo M10 y tuerca de bloqueo
Material de la borna: INOX
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2

Producto DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL11 V2A
art. no.: 540261
o equivalente

Caratteristiche tecniche

Material de la borna	INOX
Margen de apriete Rd	8-10 mm
Conexión (rígido/flexible)	4-50 mm²

Prodotto 540261 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540261 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Bornas de toma de tierra UNI

Con tornillo de cabeza de martillo M8 y tuerca de bloqueo

Art. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Prodotto 540249 è stato aggiunto al blocco note.

Prodotto 540249 è stato aggiunto al carrello.

Art. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Prodotto 540250 è stato aggiunto al blocco note.

Prodotto 540250 è stato aggiunto al carrello.

Con tornillo de cabeza de martillo M10 y tuerca de bloqueo

Art. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Prodotto 540260 è stato aggiunto al blocco note.

Prodotto 540260 è stato aggiunto al carrello.

Art. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Prodotto 540262 è stato aggiunto al blocco note.

Prodotto 540262 è stato aggiunto al carrello.

Con tornillo cilíndrico de cabeza rebajada M10 y tuerca de bloqueo

Art. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Prodotto 540263 è stato aggiunto al blocco note.

Prodotto 540263 è stato aggiunto al carrello.

Placa de contacto y caballete doble separado con orofico cuadrado para tornillos M8

Art. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Prodotto 540251 è stato aggiunto al blocco note.

Prodotto 540251 è stato aggiunto al carrello.

Placa de contacto y caballete doble separado con orofico cuadrado para tornillos M10

Art. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Prodotto 540261 è stato aggiunto al blocco note.

Prodotto 540261 è stato aggiunto al carrello.

Bornas de toma de tierra UNI

Con tornillo de cabeza de martillo M8 y tuerca de bloqueo

Art. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Non siete autorizzati per eseguire un download 540249.stp

Non siete autorizzati per eseguire un download 540249.igs

Non siete autorizzati per eseguire un download 540249.jt

Non siete autorizzati per eseguire un download 540249.dwg

Non siete autorizzati per eseguire un download 540249m_D.dxf

Prodotto 540249 è stato aggiunto al blocco note.

Prodotto 540249 è stato aggiunto al carrello.

Art. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Non siete autorizzati per eseguire un download 540250.stp

Non siete autorizzati per eseguire un download 540250.igs

Non siete autorizzati per eseguire un download 540250.jt

Non siete autorizzati per eseguire un download 540250.dwg

Non siete autorizzati per eseguire un download 540250m_D.dxf

Prodotto 540250 è stato aggiunto al blocco note.

Prodotto 540250 è stato aggiunto al carrello.

Con tornillo de cabeza de martillo M10 y tuerca de bloqueo

Art. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Non siete autorizzati per eseguire un download 540260.stp

Non siete autorizzati per eseguire un download 540260.igs

Non siete autorizzati per eseguire un download 540260.jt

Non siete autorizzati per eseguire un download 540260.dwg

Non siete autorizzati per eseguire un download 540260m_D.dxf

Prodotto 540260 è stato aggiunto al blocco note.

Prodotto 540260 è stato aggiunto al carrello.

Art. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Non siete autorizzati per eseguire un download 540262.stp

Non siete autorizzati per eseguire un download 540262.igs

Non siete autorizzati per eseguire un download 540262.jt

Non siete autorizzati per eseguire un download 540262.dwg

Non siete autorizzati per eseguire un download 540262m_D.dxf

Prodotto 540262 è stato aggiunto al blocco note.

Prodotto 540262 è stato aggiunto al carrello.

Con tornillo cilíndrico de cabeza rebajada M10 y tuerca de bloqueo

Art. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Non siete autorizzati per eseguire un download 540263.stp

Non siete autorizzati per eseguire un download 540263.igs

Non siete autorizzati per eseguire un download 540263.jt

Non siete autorizzati per eseguire un download 540263.dwg

Non siete autorizzati per eseguire un download 540263m_D.dxf

Prodotto 540263 è stato aggiunto al blocco note.

Prodotto 540263 è stato aggiunto al carrello.

Placa de contacto y caballete doble separado con orofico cuadrado para tornillos M8

Art. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Non siete autorizzati per eseguire un download 540251.stp

Non siete autorizzati per eseguire un download 540251.igs

Non siete autorizzati per eseguire un download 540251.jt

Non siete autorizzati per eseguire un download 540251.dwg

Non siete autorizzati per eseguire un download 540251m_D.dxf

Prodotto 540251 è stato aggiunto al blocco note.

Prodotto 540251 è stato aggiunto al carrello.

Placa de contacto y caballete doble separado con orofico cuadrado para tornillos M10

Art. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Non siete autorizzati per eseguire un download 540261.stp

Non siete autorizzati per eseguire un download 540261.igs

Non siete autorizzati per eseguire un download 540261.jt

Non siete autorizzati per eseguire un download 540261.dwg

Non siete autorizzati per eseguire un download 540261m_D.dxf

Prodotto 540261 è stato aggiunto al blocco note.

Prodotto 540261 è stato aggiunto al carrello.
