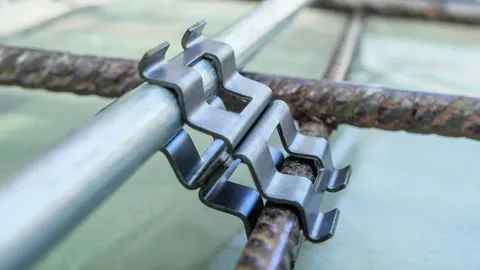

Borna de armadura DEHNclip

Rápido y seguro:
Con la borna de armadura DEHNclip la toma de tierra puede conectarse rápidamente con la armadura sin herramientas. DEHNclip ha sido comprobada a la capacidad de soportar corrientes de rayo de 50 kA (10/350 µs) de acuerdo con la DIN EN 62561-1.

La borna corresponde a las exigencias normativas a tomas de tierra de armadura según la DIN 18014 y sistemas de protección contra rayos según DIN EN 62305-3. Por la elevada seguridad de montaje, atornilladuras olvidadas pertenecen al pasado así como pares de apriete necesarios de bornas.

– Compacta, ligera y protege los recursos
– Montaje rápido y sin herramientas
– Eficiente y ahorra tiempo

Para conectar conductores redondos con la armadura

4 Prodotti

Art. 308130 DC BK 6 RD10 STBLANK

GTIN (EAN) 4013364288942, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd: 6-7 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.5 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 6 RD10 STBLANK
art. no.: 308130
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / Rd	6-7 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.5 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308130 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308131 DC BK 8 RD10 STBLANK

GTIN (EAN) 4013364288881, Codice doganale (EU): 85359000, Peso lordo: 20.30 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd: 8-9 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.7 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 8 RD10 STBLANK
art. no.: 308131
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / Rd	8-9 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.7 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308131 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308131 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308132 DC BK 10 RD10 STBLANK

GTIN (EAN) 4013364288423, Codice doganale (EU): 85359000, Peso lordo: 21.40 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
así como interconectar las ferrallas del hormigón.
Material : St/brillante
Margen de apriete Rd* / Rd: 10 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.4 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 10 RD10 STBLANK
art. no.: 308132
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / Rd	10 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.4 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308132 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308132 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308133 DC BK 12 RD10 STBLANK

GTIN (EAN) 4013364288911, Codice doganale (EU): 85359000, Peso lordo: 21.80 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd: 12 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.7 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 12 RD10 STBLANK
art. no.: 308133
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / Rd	12 / 10 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.7 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308133 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308133 è stato aggiunto al carrello.

Apri Web-Shop

Para conectar pletinas con la armadura

4 Prodotti

Art. 308140 DC BK 6 FL30 STBLANK

GTIN (EAN) 4013364288935, Codice doganale (EU): 85359000, Peso lordo: 22.40 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / pletina: 6-7 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.0 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 6 FL30 STBLANK
art. no.: 308140
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / pletina	6-7 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.0 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308140 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308141 DC BK 8 FL30 STBLANK

GTIN (EAN) 4013364288904, Codice doganale (EU): 85359000, Peso lordo: 21.04 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / pletina: 8-9 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.3 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 8 FL30 STBLANK
art. no.: 308141
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / pletina	8-9 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.3 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308141 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308141 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308142 DC BK 10 FL30 STBLANK

GTIN (EAN) 4013364288522, Codice doganale (EU): 85359000, Peso lordo: 20.08 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / pletina: 10 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.3 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 10 FL30 STBLANK
art. no.: 308142
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / pletina	10 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.3 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308142 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308142 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308143 DC BK 12 FL30 STBLANK

GTIN (EAN) 4013364289123, Codice doganale (EU): 85359000, Peso lordo: 20.00 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar la toma de tierra
con el elemento de armadura rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / pletina: 12 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2.3 kA
Norma: DIN EN 62561-1

Producto DEHN
Tipo: DC BK 12 FL30 STBLANK
art. no.: 308143
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / pletina	12 / 30 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.3 kA
Norma	DIN EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308143 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308143 è stato aggiunto al carrello.

Apri Web-Shop

Para conectar refuerzos de acero

4 Prodotti

Art. 308134 DC BK 6 RD6 STBLANK

GTIN (EAN) 4013364308091, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar
refuerzos de acero rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd*: 6-7 / 6-7 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2,2 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 6 RD6 STBLANK
art. no.: 308134
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / Rd*	6-7 / 6-7 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,2 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308134 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308134 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308135 DC BK 8 RD8 STBLANK

GTIN (EAN) 4013364308107, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar
refuerzos de acero rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd*: 8-9 / 8-9 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2,4 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 8 RD8 STBLANK
art. no.: 308135
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / Rd*	8-9 / 8-9 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,4 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308135 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308135 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308137 DC BK 8 RD12 STBLANK

GTIN (EAN) 4013364308121, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar
refuerzos de acero rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd*: 8-9 / 12 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2,4 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 8 RD12 STBLANK
art. no.: 308137
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / Rd*	8-9 / 12 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,4 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308137 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308137 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308136 DC BK 12 RD12 STBLANK

GTIN (EAN) 4013364308114, Codice doganale (EU): 85359000, Peso lordo: 19.34 g, UM: 50.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Borna de armadura DEHNclip
Borna de armadura para conectar
refuerzos de acero rápidamente y sin herramientas
Material : St/brillante
Margen de apriete Rd* / Rd*: 12 / 12 mm
Corriente de cortocircuito (AC 50 Hz / DC): 2,6 kA
Norma: EN 62561-1

Producto DEHN
Tipo: DC BK 12 RD12 STBLANK
art. no.: 308136
o equivalente

Certificati

Caratteristiche tecniche

Material	St/brillante
Margen de apriete Rd* / Rd*	12 / 12 mm
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,6 kA
Norma	EN 62561-1
^)Diámetro nominal d_s de la armadura *) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Prodotto 308136 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308136 è stato aggiunto al carrello.

Apri Web-Shop

Borna de armadura DEHNclip

Para conectar conductores redondos con la armadura

Art. 308130 DC BK 6 RD10 STBLANK

Non siete autorizzati per eseguire un download 308130.stp

Non siete autorizzati per eseguire un download 308130.stp

Non siete autorizzati per eseguire un download 308130.jt

Non siete autorizzati per eseguire un download 308130.dwg

Non siete autorizzati per eseguire un download 308130m_D.dxf

Prodotto 308130 è stato aggiunto al blocco note.

Prodotto 308130 è stato aggiunto al carrello.

Art. 308131 DC BK 8 RD10 STBLANK

Non siete autorizzati per eseguire un download 308131.stp

Non siete autorizzati per eseguire un download 308131.igs

Non siete autorizzati per eseguire un download 308131.jt

Non siete autorizzati per eseguire un download 308131.dwg

Non siete autorizzati per eseguire un download 308131m_D.dxf

Prodotto 308131 è stato aggiunto al blocco note.

Prodotto 308131 è stato aggiunto al carrello.

Art. 308132 DC BK 10 RD10 STBLANK

Non siete autorizzati per eseguire un download 308132.stp

Non siete autorizzati per eseguire un download 308132.igs

Non siete autorizzati per eseguire un download 308132.jt

Non siete autorizzati per eseguire un download 308132.dwg

Non siete autorizzati per eseguire un download 308132m_D.dxf

Prodotto 308132 è stato aggiunto al blocco note.

Prodotto 308132 è stato aggiunto al carrello.

Art. 308133 DC BK 12 RD10 STBLANK

Non siete autorizzati per eseguire un download 308133.stp

Non siete autorizzati per eseguire un download 308133.igs

Non siete autorizzati per eseguire un download 308133.jt

Non siete autorizzati per eseguire un download 308133.dwg

Non siete autorizzati per eseguire un download 308133m_D.dxf

Prodotto 308133 è stato aggiunto al blocco note.

Prodotto 308133 è stato aggiunto al carrello.

Para conectar pletinas con la armadura

Art. 308140 DC BK 6 FL30 STBLANK

Non siete autorizzati per eseguire un download 308140.stp

Non siete autorizzati per eseguire un download 308140.igs

Non siete autorizzati per eseguire un download 308140.jt

Non siete autorizzati per eseguire un download 308140.dwg

Non siete autorizzati per eseguire un download 308140m_D.dxf

Prodotto 308140 è stato aggiunto al blocco note.

Prodotto 308140 è stato aggiunto al carrello.

Art. 308141 DC BK 8 FL30 STBLANK

Non siete autorizzati per eseguire un download 308141.stp

Non siete autorizzati per eseguire un download 308141.igs

Non siete autorizzati per eseguire un download 308141.jt

Non siete autorizzati per eseguire un download 308141.dwg

Non siete autorizzati per eseguire un download 308141m_D.dxf

Prodotto 308141 è stato aggiunto al blocco note.

Prodotto 308141 è stato aggiunto al carrello.

Art. 308142 DC BK 10 FL30 STBLANK

Non siete autorizzati per eseguire un download 308142.stp

Non siete autorizzati per eseguire un download 308142.igs

Non siete autorizzati per eseguire un download 308142.jt

Non siete autorizzati per eseguire un download 308142.dwg

Non siete autorizzati per eseguire un download 308142m_D.dxf

Prodotto 308142 è stato aggiunto al blocco note.

Prodotto 308142 è stato aggiunto al carrello.

Art. 308143 DC BK 12 FL30 STBLANK

Non siete autorizzati per eseguire un download 308143.stp

Non siete autorizzati per eseguire un download 308143.igs

Non siete autorizzati per eseguire un download 308143.jt

Non siete autorizzati per eseguire un download 308143.dwg

Non siete autorizzati per eseguire un download 308143m_D.dxf

Prodotto 308143 è stato aggiunto al blocco note.

Prodotto 308143 è stato aggiunto al carrello.

Para conectar refuerzos de acero

Art. 308134 DC BK 6 RD6 STBLANK

Non siete autorizzati per eseguire un download 308134.stp

Non siete autorizzati per eseguire un download 308134.igs

Non siete autorizzati per eseguire un download 308134.jt

Non siete autorizzati per eseguire un download 308134.dwg

Non siete autorizzati per eseguire un download 308134m_D.dxf

Prodotto 308134 è stato aggiunto al blocco note.

Prodotto 308134 è stato aggiunto al carrello.

Art. 308135 DC BK 8 RD8 STBLANK

Non siete autorizzati per eseguire un download 308135.stp

Non siete autorizzati per eseguire un download 308135.igs

Non siete autorizzati per eseguire un download 308135.jt
