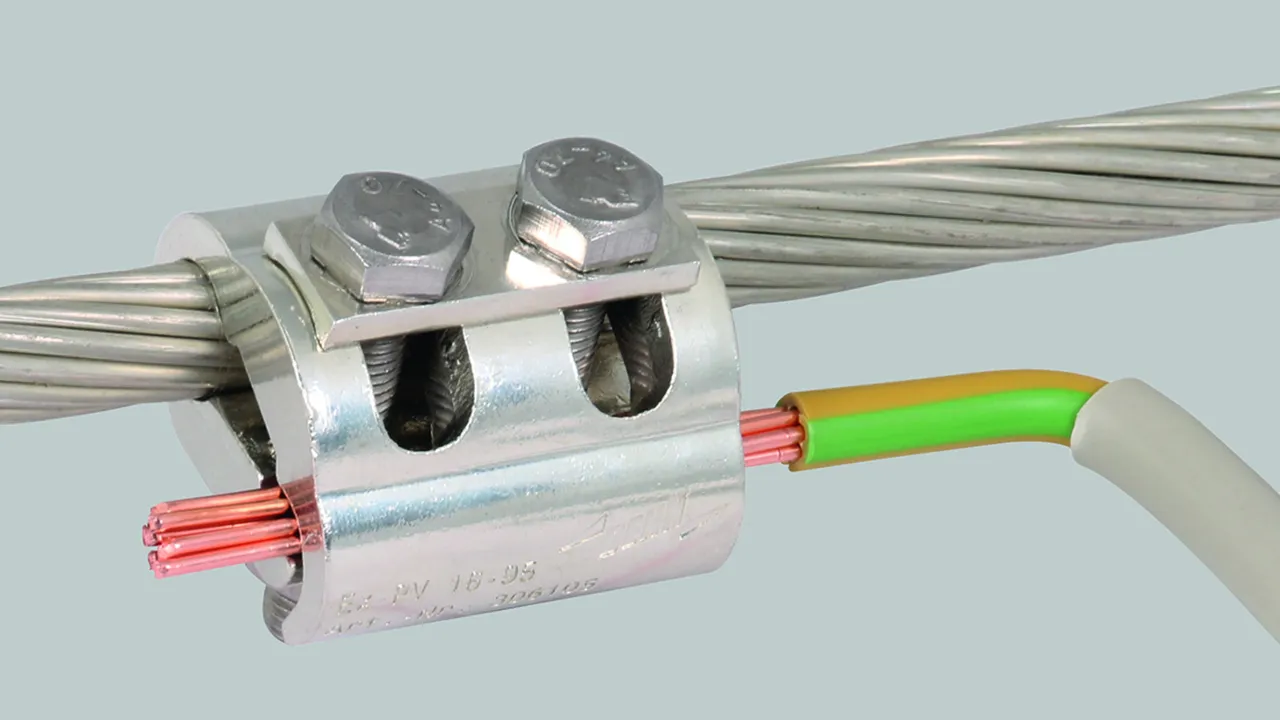

Conector paralelo para zonas Ex 1/21, 2/22

Conector paralelo con arandela elástica para conectar conductores redondos/cables en zonas con riesgo de explosión 1/21, 2/22. Las bornas están aseguradas contra aflojamiento autónomo de acuerdo con DIN EN 62305-3, suplemento 2 (VDE 0185-305-3 Bbl 2).

Para diámetros de cable iguales y diferentes, versión menor

1 Prodotto

Art. 306105 PV 5.12.5 SKM8X45 GSG CUGALSN

GTIN (EAN) 4013364269125, Codice doganale (EU): 85369095, Peso lordo: 250.00 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 306105.stp

      Non siete autorizzati per eseguire un download 306105.stp

      Login
    • 306105.igs

      Non siete autorizzati per eseguire un download 306105.igs

      Login
    • 306105.jt

      Non siete autorizzati per eseguire un download 306105.jt

      Login
    • 306105.dwg

      Non siete autorizzati per eseguire un download 306105.dwg

      Login
    • 306105m_D.dxf

      Non siete autorizzati per eseguire un download 306105m_D.dxf

      Login
Conector paralelo para diferentes diámetros de cables,
versión menor Cu/gal Sn
Conector paralelo para construir un sistema
de compensación de potencial en atmósferas con riesgo de explosión.
Comprobado por su seguridad de encendido para
su empleo en zonas con riesgo de explosión, las zonas Ex 1 y 2 (gases del grupo de explosiones IIC)
así como las zonas Ex 21 y 22 (polvos). Versión menor, para diferentes diámetros de cable,
con arandela elástica así como dos tornillos asegurados a aflojamiento autónomo
de acuerdo con la DIN EN 62305-3 Suplemento 2.
Material de la borna: Cu/gal Sn
Margen de apriete Rd/Rd: 5-12,5 mm
Margen de apriete (flexible/cable): 16-95 mm2
Normativa: de acuerdo con EN 62561-1

Producto DEHN
Tipo: PV 5.12.5 SKM8X45 GSG CUGALSN
art. no.: 306105
o equivalente

Certificati



Caratteristiche tecniche

Material de la borna Cu/gal Sn
Margen de apriete Rd/Rd 5-12,5 mm
Margen de apriete (flexible/cable) 16-95 mm2
Corriente de choque de rayo (10/350 µs), seguro de encendido 25 kA
Corriente de cortocircuito (50 Hz) (0,1 s) seguro de encendido 1,65 kA
Normativa de acuerdo con EN 62561-1
*) Para la asignación exacta por favor véase el certificado de prueba.

Prodotto 306105 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306105 è stato aggiunto al carrello.

Apri Web-Shop

Para diámetros de cable iguales y diferentes, versión mayor

1 Prodotto

Art. 306106 PV 5.16 SKM10X50 GSG CUGALSN

GTIN (EAN) 4013364269149, Codice doganale (EU): 85369095, Peso lordo: 424.40 g, UM: 1.00 unidad(es)

Immagini

Maggior informazioni

  • File CAD
    • 306106.stp

      Non siete autorizzati per eseguire un download 306106.stp

      Login
    • 306106.igs

      Non siete autorizzati per eseguire un download 306106.igs

      Login
    • 306106.jt

      Non siete autorizzati per eseguire un download 306106.jt

      Login
    • 306106.dwg

      Non siete autorizzati per eseguire un download 306106.dwg

      Login
    • 306106m_D.dxf

      Non siete autorizzati per eseguire un download 306106m_D.dxf

      Login
Conector paralelo para diferentes diámetros de cables,
versión mayor Cu/gal Sn
Conector paralelo para construir un sistema
de compensación de potencial en atmósferas con riesgo de explosión.
Comprobado por su seguridad de encendido para
su empleo en zonas con riesgo de explosión, las zonas Ex 1 y 2 (gases del grupo de explosiones IIC)
así como las zonas Ex 21 y 22 (polvos). Versión mayor, para diferentes diámetros de cable,
con arandela elástica así como dos tornillos asegurados a aflojamiento autónomo
de acuerdo con la DIN EN 62305-3 Suplemento 2.
Material de la borna: Cu/gal Sn
Margen de apriete Rd/Rd: 5-16 mm
Margen de apriete (flexible/cable): 16-150 mm2
Normativa: de acuerdo con EN 62561-1

Producto DEHN
Tipo: PV 5.16 SKM10X50 GSG CUGALSN
art. no.: 306106
o equivalente

Certificati



Caratteristiche tecniche

Material de la borna Cu/gal Sn
Margen de apriete Rd/Rd 5-16 mm
Margen de apriete (flexible/cable) 16-150 mm2
Corriente de choque de rayo (10/350 µs), seguro de encendido 25 kA
Corriente de cortocircuito (50 Hz) (0,1 s) seguro de encendido 1,65 kA
Normativa de acuerdo con EN 62561-1
*) Para la asignación exacta por favor véase el certificado de prueba.
