Art. 819282 FM D30 L2300 DBS R320 GFK AL STTZN

GTIN (EAN) 4013364252073, Codice doganale (EU): 85389099, Peso lordo: 4.73 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

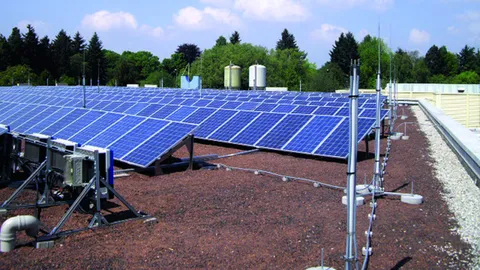

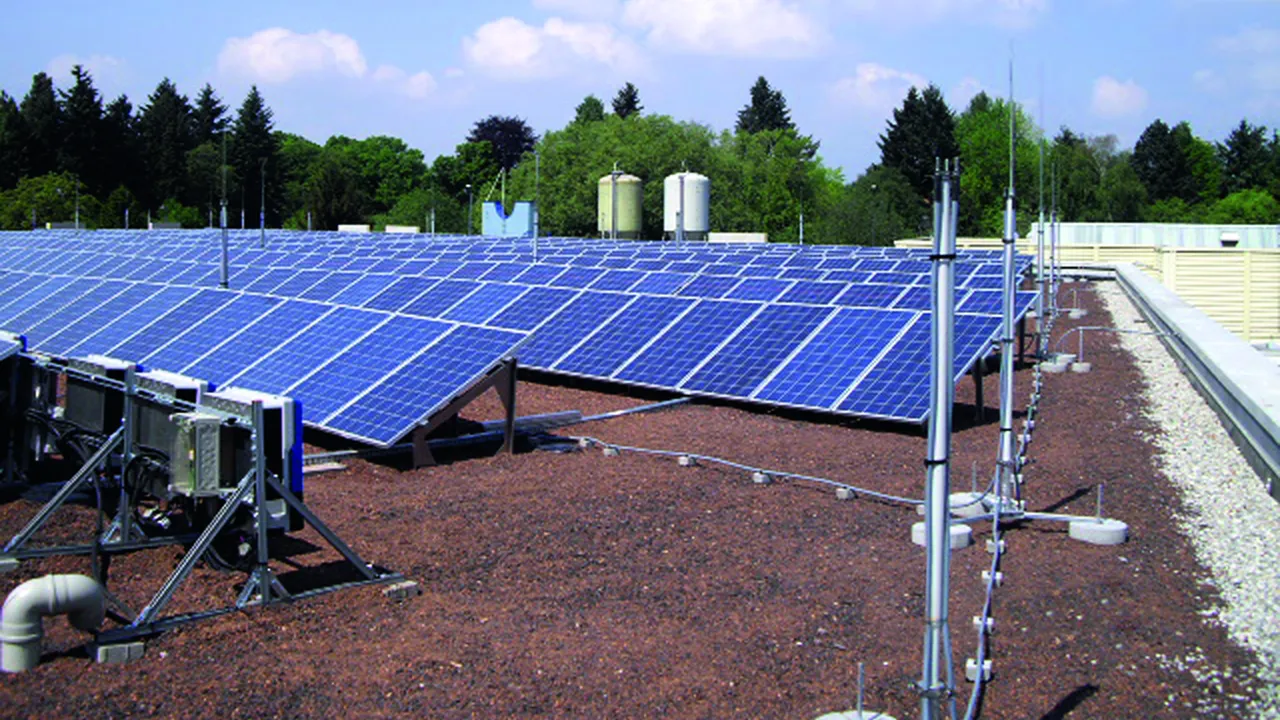

Mástiles captadores para el cable HVI light
en tejados planos
Kit completo con placa de conexión cuádrupla
para el cable HVI light y kit de fijación para
montar el cable al mástil captador.
Para mantener la distancia de separación de
piezas con conductividad eléctrica
según la DIN EN 62305-3 (VDE 0185-305-3)
Distancia de aislamiento de poliéster
reforzado con fibra de vidrio (PRFV)
Tubo Ø30 mm
Factor de material km = 0,7
Color de gris alba, estabilizado a rayos ultravioleta
Mástiles captadores según el eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Ajuste a inclinaciones de tejado hasta máx. 10°
Mástil captador 30 para el cable HVI light SET I
Altura total de 2300 mm
El zócalo de hormigón apilable (Art. No. 102 010)
y la placa protectora (Art. No. 102 050)
tienen que pedirse separadamente.
Altura: 2300 mm
Material del trípode: St/tZn
Radio del trípode: 320 mm
Material del tubo autosoportado: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado: 1300 mm
Distancia de aislamiento: 1095 mm
Longitud de la punta captadora: 1000 mm
Material de la punta captadora: INOX
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior: 149 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D30 L2300 DBS R320 GFK AL STTZN
art. no.: 819282
o equivalente

Certificati

Caratteristiche tecniche

Material del trípode	St/tZn
Radio del trípode	320 mm
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1300 mm
Distancia de aislamiento	1095 mm
Longitud de la punta captadora	1000 mm
Material de la punta captadora	INOX
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	149 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altura	2300 mm
Material del trípode	St/tZn
Espacio necesario para el trípode	850 x 930 mm
Radio del trípode	320 mm
Número de hormigones	3
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1300 mm
Distancia de aislamiento	1095 mm
Diámetro Ø exterior	30 mm
Longitud de la punta captadora	1000 mm
Material de la punta captadora	INOX
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	149 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819282 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819282 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819287 FM D30 L2800 DBS R320 GFK AL STTZN

GTIN (EAN) 4013364252097, Codice doganale (EU): 85389099, Peso lordo: 4.59 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Mástiles captadores para cable HVI light en cubiertas planas
Completo con placa de conexión de 4 orificios para el
Cable HVI light y set de fijación para montaje
del cable al mástil captador.
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø30 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Mástiles captadores dimensionados
según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador D 30 para cable HVI light SET II
Altura total 2800 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben
pedirse por separado.
Altura: 2800 mm
Material del trípode: St/tZn
Radio del trípode: 320 mm
Material del tubo autosoportado: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado: 1300 mm
Distancia de aislamiento: 1095 mm
Longitud de la punta captadora: 1500 mm
Material de la punta captadora: Al
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior: 132 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D30 L2800 DBS R320 GFK AL STTZN
art. no.: 819287
o equivalente

Certificati

Caratteristiche tecniche

Material del trípode	St/tZn
Radio del trípode	320 mm
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1300 mm
Distancia de aislamiento	1095 mm
Longitud de la punta captadora	1500 mm
Material de la punta captadora	Al
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	132 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altura	2800 mm
Material del trípode	St/tZn
Espacio necesario para el trípode	850 x 930 mm
Radio del trípode	320 mm
Número de hormigones	3
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1300 mm
Distancia de aislamiento	1095 mm
Diámetro Ø exterior	30 mm
Longitud de la punta captadora	1500 mm
Material de la punta captadora	Al
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	132 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819287 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819287 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819380 FM D50 10 2900 GFK AL DBS KB STTZN

GTIN (EAN) 4013364241916, Codice doganale (EU): 85389099, Peso lordo: 13.88 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Mástiles captadores para cable HVI light en cubiertas planas
Completo con placa de conexión de 4 orificios para el
Cable HVI light y set de fijación para montaje
del cable al mástil captador.
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø50 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 203 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador 50 para cable HVI light SET I
Altura total 2900 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 2900 mm
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado: 1900 mm
Distancia de aislamiento: 1535 mm
Longitud de la punta captadora: 1000 mm
Material de la punta captadora: INOX
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior: 121 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior: 166 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior: 203 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D50 10 2900 GFK AL DBS KB STTZN
art. no.: 819380
o equivalente

Certificati

Caratteristiche tecniche

Material del trípode	St/tZn
Radio del trípode	560 mm
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1900 mm
Distancia de aislamiento	1535 mm
Longitud de la punta captadora	1000 mm
Material de la punta captadora	INOX
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	121 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior	166 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior	203 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altura	2900 mm
Material del trípode	St/tZn
Espacio necesario para el trípode	1180 x 1320 mm
Radio del trípode	560 mm
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1900 mm
Distancia de aislamiento	1535 mm
Diámetro Ø exterior	50 mm
Longitud de la punta captadora	1000 mm
Material de la punta captadora	INOX
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	121 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior	166 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior	203 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819380 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819380 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819385 FM D50 16 10 3900 GFK AL DBS KB STTZN

GTIN (EAN) 4013364241923, Codice doganale (EU): 85389099, Peso lordo: 13.99 kg, UM: 1.00 unidad(es)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Mástiles captadores para cable HVI light en cubiertas planas
Completo con placa de conexión de 4 orificios para el
Cable HVI light y set de fijación para montaje
del cable al mástil captador.
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø50 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 179 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador 50 para cable HVI light SET II
Altura total 3900 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 3900 mm
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado: 1900 mm
Distancia de aislamiento: 1535 mm
Lungitud de la punta captadora: 2000 mm
Material de la punta captadora: Al
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior: 110 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior: 147 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior: 179 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D50 16 10 3900 GFK AL DBS KB STTZN
art. no.: 819385
o equivalente

Certificati

Caratteristiche tecniche

Material del trípode	St/tZn
Radio del trípode	560 mm
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1900 mm
Distancia de aislamiento	1535 mm
Lungitud de la punta captadora	2000 mm
Material de la punta captadora	Al
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	110 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior	147 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior	179 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altura	3900 mm
Material del trípode	St/tZn
Espacio necesario para el trípode	1180 x 1320 mm
Radio del trípode	560 mm
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1900 mm
Distancia de aislamiento	1535 mm
Diámetro Ø exterior	50 mm
Lungitud de la punta captadora	2000 mm
Material de la punta captadora	Al
Versión del tornillo	di M10 x 40
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	110 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior	147 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior	179 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819385 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819385 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819390 FM D50 22 16 10 4900 GFK AL DBS KB STTZN

GTIN (EAN) 4013364241930, Codice doganale (EU): 85389099, Peso lordo: 13.27 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Mástiles captadores para cable HVI light en cubiertas planas
completos con placa de conexión de 4 orificios para el
cable HVI light y set de fijación para el montaje
del cable al mástil captador.
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø50 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 147 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador 50 para cable HVI light SET III
Altura total 4900 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 4900 mm
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado: 1900 mm
Distancia de aislamiento: 1535 mm
Lungitud de la punta captadora: 3000 mm
Material de la punta captadora: Al
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior: 97 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior: 124 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior: 147 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D50 22 16 10 4900 GFK AL DBS KB STTZN
art. no.: 819390
o equivalente

Certificati

Caratteristiche tecniche

Material del trípode	St/tZn
Radio del trípode	560 mm
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1900 mm
Distancia de aislamiento	1535 mm
Lungitud de la punta captadora	3000 mm
Material de la punta captadora	Al
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	97 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior	124 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior	147 km/h
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Altura	4900 mm
Material del trípode	St/tZn
Espacio necesario para el trípode	1180 x 1320 mm
Radio del trípode	560 mm
Material del tubo autosoportado	poliéster reforzado con fibra de vidrio / Al
Longitud del tubo autosoportado	1900 mm
Distancia de aislamiento	1535 mm
Diámetro Ø exterior	50 mm
Lungitud de la punta captadora	3000 mm
Material de la punta captadora	Al
Versión del tornillo	di M10 x 40
Máx. velocidad de rachas de viento con 3 zócalos de 17 kg, 2x HVI light en el exterior	97 km/h
Máx. velocidad de rachas de viento con 6 zócalos de 17 kg, 2x HVI light en el exterior	124 km/h
Máx. velocidad de rachas de viento con 9 zócalos de 17 kg, 2x HVI light en el exterior	147 km/h
Fuerza de extracción con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Fuerza de flexión con una longitud de 500 mm	200 N (tubo autosoportado de aislador según 62561-8)
Normativa	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819390 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819390 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Mástiles captadores para cables HVI light en tejados planos

Mástil captador 30 para el cable HVI light SET I altura total 2300 mm

Art. 819282 FM D30 L2300 DBS R320 GFK AL STTZN

Prodotto 819282 è stato aggiunto al blocco note.

Prodotto 819282 è stato aggiunto al carrello.

Mástil captador 30 para el cable HVI light SET II altura total 2800 mm

Art. 819287 FM D30 L2800 DBS R320 GFK AL STTZN

Prodotto 819287 è stato aggiunto al blocco note.

Prodotto 819287 è stato aggiunto al carrello.

Mástil captador 50 para el cable HVI light SET I altura total 2900 mm

Art. 819380 FM D50 10 2900 GFK AL DBS KB STTZN

Prodotto 819380 è stato aggiunto al blocco note.

Prodotto 819380 è stato aggiunto al carrello.

Mástil captador 50 para el cable HVI light SET II altura total 3900 mm

Art. 819385 FM D50 16 10 3900 GFK AL DBS KB STTZN

Prodotto 819385 è stato aggiunto al blocco note.

Prodotto 819385 è stato aggiunto al carrello.

Mástil captador 50 para el cable HVI light SET III altura total 4900 mm

Art. 819390 FM D50 22 16 10 4900 GFK AL DBS KB STTZN

Prodotto 819390 è stato aggiunto al blocco note.

Prodotto 819390 è stato aggiunto al carrello.

Mástiles captadores para cables HVI light en tejados planos

Mástil captador 30 para el cable HVI light SET I altura total 2300 mm

Art. 819282 FM D30 L2300 DBS R320 GFK AL STTZN

Non siete autorizzati per eseguire un download 819282.stp

Non siete autorizzati per eseguire un download 819282.igs

Non siete autorizzati per eseguire un download 819282.jt

Non siete autorizzati per eseguire un download 819282.dwg

Non siete autorizzati per eseguire un download 819282m_D.dxf

Prodotto 819282 è stato aggiunto al blocco note.

Prodotto 819282 è stato aggiunto al carrello.

Mástil captador 30 para el cable HVI light SET II altura total 2800 mm

Art. 819287 FM D30 L2800 DBS R320 GFK AL STTZN

Non siete autorizzati per eseguire un download 819287.stp

Non siete autorizzati per eseguire un download 819287.igs

Non siete autorizzati per eseguire un download 819287.jt

Non siete autorizzati per eseguire un download 819287.dwg

Non siete autorizzati per eseguire un download 819287m_D.dxf

Prodotto 819287 è stato aggiunto al blocco note.

Prodotto 819287 è stato aggiunto al carrello.

Mástil captador 50 para el cable HVI light SET I altura total 2900 mm

Art. 819380 FM D50 10 2900 GFK AL DBS KB STTZN

Non siete autorizzati per eseguire un download 819380.stp

Non siete autorizzati per eseguire un download 819380.igs

Non siete autorizzati per eseguire un download 819380.jt

Non siete autorizzati per eseguire un download 819380.dwg

Non siete autorizzati per eseguire un download 819380m_E.dxf

Prodotto 819380 è stato aggiunto al blocco note.

Prodotto 819380 è stato aggiunto al carrello.

Mástil captador 50 para el cable HVI light SET II altura total 3900 mm

Art. 819385 FM D50 16 10 3900 GFK AL DBS KB STTZN

Non siete autorizzati per eseguire un download 819385.stp

Non siete autorizzati per eseguire un download 819385.igs

Non siete autorizzati per eseguire un download 819385.jt

Non siete autorizzati per eseguire un download 819385.dwg

Non siete autorizzati per eseguire un download 819385m_E.dxf

Prodotto 819385 è stato aggiunto al blocco note.

Prodotto 819385 è stato aggiunto al carrello.

Mástil captador 50 para el cable HVI light SET III altura total 4900 mm

Art. 819390 FM D50 22 16 10 4900 GFK AL DBS KB STTZN

Non siete autorizzati per eseguire un download 819390.stp

Non siete autorizzati per eseguire un download 819390.igs

Non siete autorizzati per eseguire un download 819390.jt

Non siete autorizzati per eseguire un download 819390.dwg

Non siete autorizzati per eseguire un download 819390m_E.dxf

Prodotto 819390 è stato aggiunto al blocco note.

Prodotto 819390 è stato aggiunto al carrello.
