Supporting tubes for HVI light plus Conductor

Discreet supporting tube with integrated EB spring element for the applications
– Wall mounting
– Inside and outside routing with installation in an n-legged stand (with/without side outlet)
– Installation on metal roof/roof rafter bracket

Without side outlet

Supporting tube with internal sealing end / EB spring element without side outlet. Air-termination tip, StSt, Ø10 mm, length 500/1000 mm.

4 Prodotti

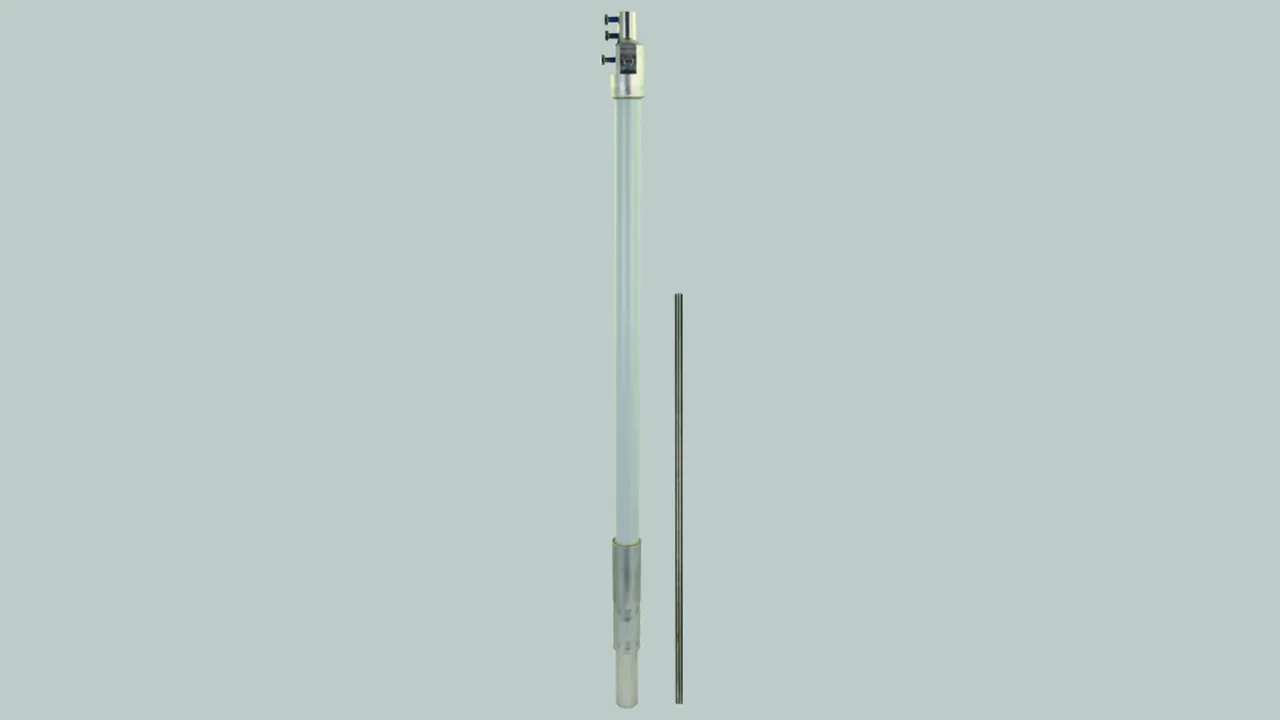

Art. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN (EAN) 4013364494473, Codice doganale (EU): 85389099, Peso lordo: 2.53 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Supporting tube for HVI light plus Conductor with air-termination tip, length: 2,100 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 500 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 1600 mm
Transport length: 1600 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
Part No.: 105672
or equivalent.

Certificati

Caratteristiche tecniche

Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	1600 mm
Transport length	1600 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	1600 mm
Transport length	1600 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50 °C ... +100 °C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105672 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105672 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN (EAN) 4013364494497, Codice doganale (EU): 85389099, Peso lordo: 2.80 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Supporting tube for HVI light plus Conductor with air-termination tip, length: 2,600 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 1000 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 1600 mm
Transport length: 1600 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
Part No.: 105673
or equivalent.

Certificati

Caratteristiche tecniche

Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	1600 mm
Transport length	1600 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	1600 mm
Transport length	1600 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105673 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105673 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN (EAN) 4013364494503, Codice doganale (EU): 85389099, Peso lordo: 3.53 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Supporting tube for HVI light plus Conductor with air-termination tip, length: 2,900 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 500 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2400 mm
Transport length: 2400 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
Part No.: 105674
or equivalent.

Certificati

Caratteristiche tecniche

Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105674 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105674 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN (EAN) 4013364494510, Codice doganale (EU): 85389099, Peso lordo: 3.80 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Supporting tube for HVI light plus Conductor with air-termination tip, length: 3,400 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 1000 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2400 mm
Transport length: 2400 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
Part No.: 105675
or equivalent.

Certificati

Caratteristiche tecniche

Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105675 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105675 è stato aggiunto al carrello.

Apri Web-Shop

With side outlet

Supporting tube with internal sealing end / EB spring element with side outlet | air-termination tip, StSt, Ø10 mm, length: 500 / 1,000 mm.

2 Prodotti

Art. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN (EAN) 4013364500044, Codice doganale (EU): 85389099, Peso lordo: 3.35 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Supporting tube for HVI light plus Conductor with air-termination tip
and side outlet, length: 2,900 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 500 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2400 mm
Transport length: 2400 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2400 FSP500 SA HVI LI PL GFK AL
Part No.: 105677
or equivalent.

Certificati

Caratteristiche tecniche

Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105677 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105677 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN (EAN) 4013364500051, Codice doganale (EU): 85389099, Peso lordo: 3.62 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Supporting tube for HVI light plus Conductor with air-termination tip
and side outlet, length: 3,400 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 1000 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2400 mm
Transport length: 2400 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
Part No.: 105678
or equivalent.

Certificati

Caratteristiche tecniche

Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105678 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105678 è stato aggiunto al carrello.

Apri Web-Shop

For metal roof/roof rafter bracket

Supporting tube with internal sealing end / EB spring element for sub-roof installation. Air-termination tip, StSt, Ø10 mm, length 1000 mm.

1 Prodotto

Art. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN (EAN) 4013364499775, Codice doganale (EU): 85389099, Peso lordo: 4.83 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Supporting tube for HVI light plus Conductor with air-termination tip, length: 3,680 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 1000 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2680 mm
Transport length: 2680 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2680 FSP1000 DSH GFK AL V2A
Part No.: 105688
or equivalent.

Certificati

Caratteristiche tecniche

Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2680 mm
Transport length	2680 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2680 mm
Transport length	2680 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105688 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105688 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Supporting tubes for HVI light plus Conductor

Without side outlet

Art. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Prodotto 105672 è stato aggiunto al blocco note.

Prodotto 105672 è stato aggiunto al carrello.

Art. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Prodotto 105673 è stato aggiunto al blocco note.

Prodotto 105673 è stato aggiunto al carrello.

Art. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Prodotto 105674 è stato aggiunto al blocco note.

Prodotto 105674 è stato aggiunto al carrello.

Art. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Prodotto 105675 è stato aggiunto al blocco note.

Prodotto 105675 è stato aggiunto al carrello.

With side outlet

Art. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Prodotto 105677 è stato aggiunto al blocco note.

Prodotto 105677 è stato aggiunto al carrello.

Art. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Prodotto 105678 è stato aggiunto al blocco note.

Prodotto 105678 è stato aggiunto al carrello.

For metal roof/roof rafter bracket

Art. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Prodotto 105688 è stato aggiunto al blocco note.

Prodotto 105688 è stato aggiunto al carrello.

Supporting tubes for HVI light plus Conductor

Without side outlet

Art. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Non siete autorizzati per eseguire un download 105672_819672.stp

Non siete autorizzati per eseguire un download 105672_819672.igs

Non siete autorizzati per eseguire un download 105672_819672.jt

Non siete autorizzati per eseguire un download 105672_819672.dwg

Non siete autorizzati per eseguire un download 105672m_D.dxf

Prodotto 105672 è stato aggiunto al blocco note.

Prodotto 105672 è stato aggiunto al carrello.

Art. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Non siete autorizzati per eseguire un download 105673_819673.stp

Non siete autorizzati per eseguire un download 105673_819673.igs

Non siete autorizzati per eseguire un download 105673_819673.jt

Non siete autorizzati per eseguire un download 105673_819673.dwg

Non siete autorizzati per eseguire un download 105673m_D.dxf

Prodotto 105673 è stato aggiunto al blocco note.

Prodotto 105673 è stato aggiunto al carrello.

Art. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Non siete autorizzati per eseguire un download 105674_819674.stp

Non siete autorizzati per eseguire un download 105674_819674.igs

Non siete autorizzati per eseguire un download 105674_819674.jt

Non siete autorizzati per eseguire un download 105674_819674.dwg

Non siete autorizzati per eseguire un download 105674m_D.dxf

Prodotto 105674 è stato aggiunto al blocco note.

Prodotto 105674 è stato aggiunto al carrello.

Art. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Non siete autorizzati per eseguire un download 105675_819675.stp

Non siete autorizzati per eseguire un download 105675_819675.igs

Non siete autorizzati per eseguire un download 105675_819675.jt

Non siete autorizzati per eseguire un download 105675_819675.dwg

Non siete autorizzati per eseguire un download 105675m_D.dxf

Prodotto 105675 è stato aggiunto al blocco note.

Prodotto 105675 è stato aggiunto al carrello.

With side outlet

Art. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Non siete autorizzati per eseguire un download 105677.stp

Non siete autorizzati per eseguire un download 105677.igs

Non siete autorizzati per eseguire un download 105677.jt

Non siete autorizzati per eseguire un download 105677.dwg

Non siete autorizzati per eseguire un download 105677m_D.dxf

Prodotto 105677 è stato aggiunto al blocco note.

Prodotto 105677 è stato aggiunto al carrello.

Art. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Non siete autorizzati per eseguire un download 105678.stp

Non siete autorizzati per eseguire un download 105678.igs

Non siete autorizzati per eseguire un download 105678.jt

Non siete autorizzati per eseguire un download 105678.dwg

Non siete autorizzati per eseguire un download 105678m_D.dxf

Prodotto 105678 è stato aggiunto al blocco note.

Prodotto 105678 è stato aggiunto al carrello.

For metal roof/roof rafter bracket

Art. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Non siete autorizzati per eseguire un download 105688_819688.stp

Non siete autorizzati per eseguire un download 105688_819688.igs

Non siete autorizzati per eseguire un download 105688_819688.jt

Non siete autorizzati per eseguire un download 105688_819688.dwg

Non siete autorizzati per eseguire un download 105688m_D.dxf

Prodotto 105688 è stato aggiunto al blocco note.

Prodotto 105688 è stato aggiunto al carrello.
