Connecting Components 200 kA (10/350 μs)

For use in class of LPS I and II (LPL I, II).
Clamps are tested with a 200 kA (10/350 µs) lightning impulse current, based on EN 62561-1.

UNI disconnecting clamp for two round conductors

1 Prodotto

Art. 459200 UTK 200 2X10 FL30 ZP V2A

GTIN (EAN) 4013364155527, Codice doganale (EU): 85359000, Peso lordo: 132.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 459200.stp

      Non siete autorizzati per eseguire un download 459200.stp

      Login
    • 459200.igs

      Non siete autorizzati per eseguire un download 459200.igs

      Login
    • 459200.jt

      Non siete autorizzati per eseguire un download 459200.jt

      Login
    • 459200.dwg

      Non siete autorizzati per eseguire un download 459200.dwg

      Login
    • 459200m_D.dxf

      Non siete autorizzati per eseguire un download 459200m_D.dxf

      Login
UNI disconnecting clamp (200 kA) for two round conductors, StSt
UNI disconnecting clamp for connecting an air-termination rod or
earth entry rod to a round conductor, with intermediate plate for Rd and Fl,
lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd / Rd: 10 / 10 mm
Clamping range Rd / Fl: 10 / 30 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: UTK 200 2X10 FL30 ZP V2A
Part No.: 459200
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Clamping range Rd / Rd 10 / 10 mm
Clamping range Rd / Fl 10 / 30 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Prodotto 459200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459200 è stato aggiunto al carrello.

Apri Web-Shop

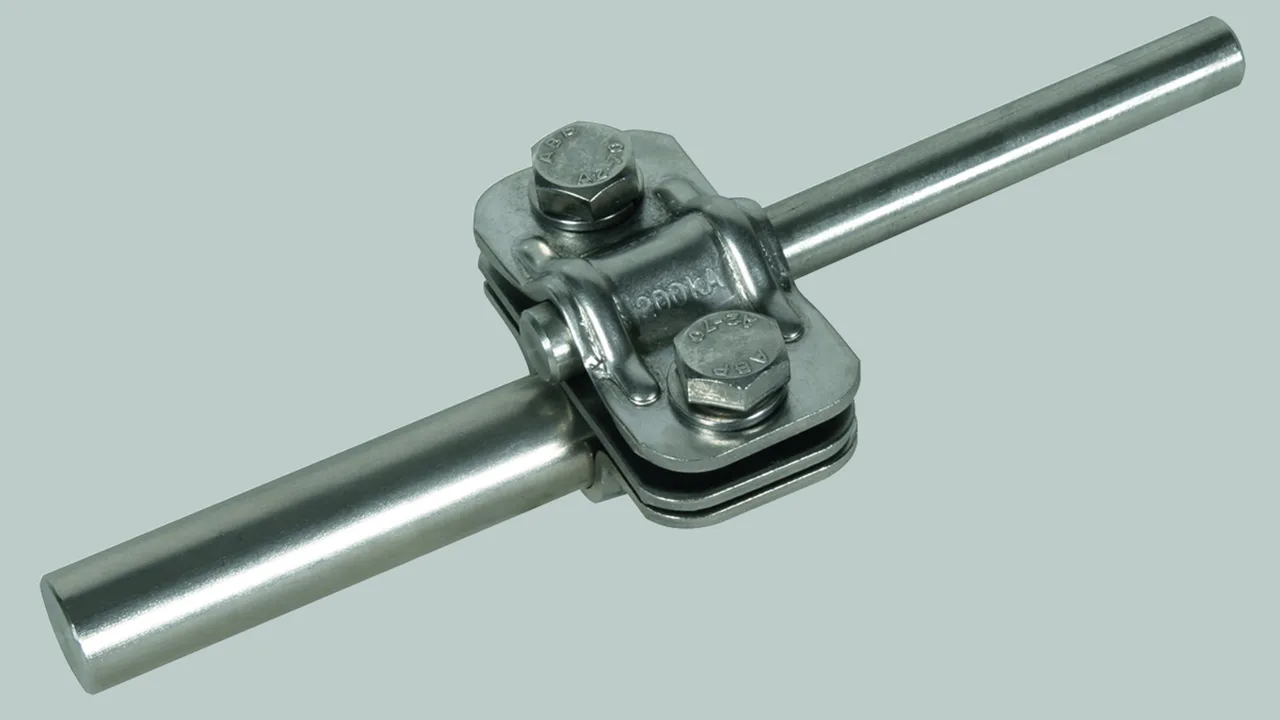

UNI disconnecting clamp for earth entry rods

1 Prodotto

Art. 459219 UTK 200 8.10 16 ZP V2A

GTIN (EAN) 4013364158221, Codice doganale (EU): 85359000, Peso lordo: 136.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 459219.stp

      Non siete autorizzati per eseguire un download 459219.stp

      Login
    • 459219.igs

      Non siete autorizzati per eseguire un download 459219.igs

      Login
    • 459219.jt

      Non siete autorizzati per eseguire un download 459219.jt

      Login
    • 459219.dwg

      Non siete autorizzati per eseguire un download 459219.dwg

      Login
    • 459219m_D.dxf

      Non siete autorizzati per eseguire un download 459219m_D.dxf

      Login
UNI disconnecting clamp (200 kA) for earth entry rods
UNI disconnecting clamp for connecting an air-termination rod or
earth entry rod to a round conductor, with intermediate plate for Rd and Fl,
lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd / Rd: 8-10 / 16 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: UTK 200 8.10 16 ZP V2A
Part No.: 459219
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Clamping range Rd / Rd 8-10 / 16 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Prodotto 459219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459219 è stato aggiunto al carrello.

Apri Web-Shop

Clamping piece

1 Prodotto

Art. 380209 KS 200 B11.11 FL30X4 V2A

GTIN (EAN) 4013364158269, Codice doganale (EU): 85359000, Peso lordo: 110.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 380209.stp

      Non siete autorizzati per eseguire un download 380209.stp

      Login
    • 380209.igs

      Non siete autorizzati per eseguire un download 380209.igs

      Login
    • 380209.jt

      Non siete autorizzati per eseguire un download 380209.jt

      Login
    • 380209.dwg

      Non siete autorizzati per eseguire un download 380209.dwg

      Login
    • 380209m_D.dxf

      Non siete autorizzati per eseguire un download 380209m_D.dxf

      Login
Clamping piece (200 kA) StSt with spring washer
Clamping piece for connecting flat material to structural parts
Version for flat conductors
Lightning current carrying capability 200 kA (10/350)
Material: StSt
Clamping range Fl: 30 x 4 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: KS 200 B11.11 FL30X4 V2A
Part No.: 380209
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Clamping range Fl 30 x 4 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact assignment see test certificate.

Prodotto 380209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 380209 è stato aggiunto al carrello.

Apri Web-Shop

KS connector

1 Prodotto

Art. 301209 KSV 200 10 FER V2A

GTIN (EAN) 4013364158252, Codice doganale (EU): 85359000, Peso lordo: 67.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 301209.stp

      Non siete autorizzati per eseguire un download 301209.stp

      Login
    • 301209.igs

      Non siete autorizzati per eseguire un download 301209.igs

      Login
    • 301209.jt

      Non siete autorizzati per eseguire un download 301209.jt

      Login
    • 301209.dwg

      Non siete autorizzati per eseguire un download 301209.dwg

      Login
    • 301209m_D.dxf

      Non siete autorizzati per eseguire un download 301209m_D.dxf

      Login
KS connector (200 kA) with spring washer, StSt
KS connector for connecting round conductors to flat profiles
Lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd: 10 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: KSV 200 10 FER V2A
Part No.: 301209
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Clamping range Rd 10 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Prodotto 301209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301209 è stato aggiunto al carrello.

Apri Web-Shop

MV clamp for round conductors

1 Prodotto

Art. 390209 MVK 200 8.10 SKM10X30 V2A

GTIN (EAN) 4013364158245, Codice doganale (EU): 85359000, Peso lordo: 103.50 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 390209.stp

      Non siete autorizzati per eseguire un download 390209.stp

      Login
    • 390209.igs

      Non siete autorizzati per eseguire un download 390209.igs

      Login
    • 390209.jt

      Non siete autorizzati per eseguire un download 390209.jt

      Login
    • 390209.dwg

      Non siete autorizzati per eseguire un download 390209.dwg

      Login
    • 390209m_D.dxf

      Non siete autorizzati per eseguire un download 390209m_D.dxf

      Login
MV clamp for round conductors
MV clamp for universal use as a cross, T and parallel clamp
without intermediate plate for Rd
Lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd / Rd: 8-10 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: MVK 200 8.10 SKM10X30 V2A
Part No.: 390209
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Clamping range Rd / Rd 8-10 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.

Prodotto 390209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390209 è stato aggiunto al carrello.

Apri Web-Shop

MV clamp for air-termination rods

1 Prodotto

Art. 392209 MVK 200 8.10 16 SKM10X40 FSC V2A

GTIN (EAN) 4013364158238, Codice doganale (EU): 85359000, Peso lordo: 140.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 392209.stp

      Non siete autorizzati per eseguire un download 392209.stp

      Login
    • 392209.igs

      Non siete autorizzati per eseguire un download 392209.igs

      Login
    • 392209.jt

      Non siete autorizzati per eseguire un download 392209.jt

      Login
    • 392209.dwg

      Non siete autorizzati per eseguire un download 392209.dwg

      Login
    • 392209m_D.dxf

      Non siete autorizzati per eseguire un download 392209m_D.dxf

      Login
MV clamp for air-termination rods
MV clamp for universal use as a cross, T and parallel clamp
Without intermediate plate for Rd
Lightning current carrying capability up to 200 kA (10/350)
Material: StSt
Clamping range Rd / Rd: 8-10 / 16 mm
Standard: based on EN 62561-1

Brand: DEHN
Type: MVK 200 8.10 16 SKM10X40 FSC V2A
Part No.: 392209
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Clamping range Rd / Rd 8-10 / 16 mm
Lightning current carrying capability (10/350 µs) ? *)
Standard based on EN 62561-1
*) For exact classification, see test certificate.
