Earthing Pipe Clamps

Earthing pipe clamps for integrating pipes into the protective and functional equipotential bonding according to IEC 60364-4-41/5-54, with continuously adjustable tensioning strap.

Type BRS17

For connecting 1 or 2 conductors or through-wiring,
connection cross-section 2.5-10 mm²(solid).

1 Prodotto

Art. 540920 BRS 10.27 AQ2.5 10 V2A

GTIN (EAN) 4013364144194, Codice doganale (EU): 85359000, Peso lordo: 29.00 g, UM: 10.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

BRS 17 earthing pipe clamp, StSt
Earthing pipe clamp
For integrating pipes into the equipotential bonding
with continuously adjustable tensioning strap
Material: StSt
Clamping range pipe Ø: 10-27 mm (1/8-3/4'')
Dimensions of strap: 135 x 14 x 0.3 mm
Connection (solid): 2.5-10 mm2

Brand: DEHN
Type: BRS 10.27 AQ2.5 10 V2A
Part No.: 540920
or equivalent.

Caratteristiche tecniche

Material	StSt
Clamping range pipe Ø	10-27 mm (¹/₈-³/₄'')
Dimensions of strap (l1 x w x d)	135 x 14 x 0.3 mm
Connection (solid)	2.5-10 mm²

Material	StSt
Clamping range pipe Ø	10-27 mm (¹/₈-³/₄'')
Screw	dm M5 x 14 mm
Material of screw	StSt
Dimensions of strap (l1 x w x d)	135 x 14 x 0.3 mm
Connection (solid)	2.5-10 mm²
Two-wire connection	yes
Feed-through wiring	yes
Application note	suitable for use in outdoor area

Prodotto 540920 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540920 è stato aggiunto al carrello.

Apri Web-Shop

Type standard

For connecting 1 or 2 conductors or through-wiring, connection cross-section 4-25 mm² (solid / stranded).

3 Prodotti

Art. 540910 BRS 27.60 AQ4 25 V2A

GTIN (EAN) 4013364025684, Codice doganale (EU): 85359000, Peso lordo: 71.20 g, UM: 10.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

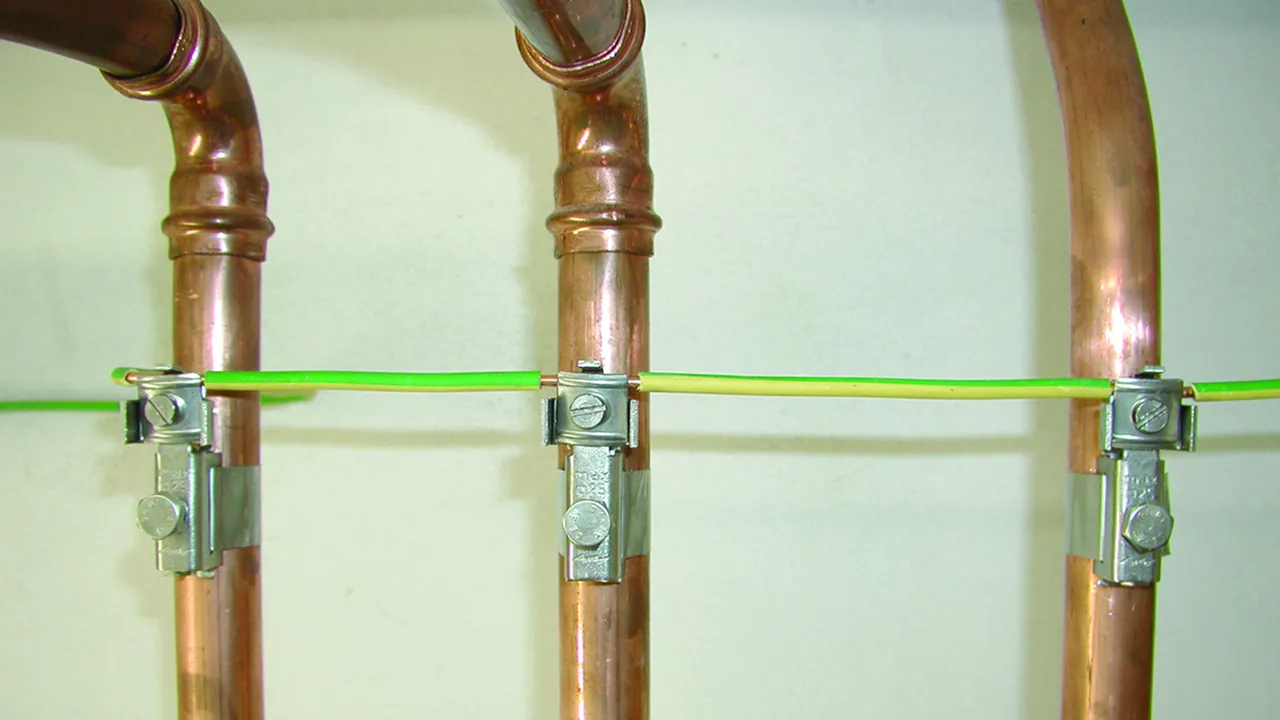

Earthing pipe clamp, standard, StSt (27-60 mm)
Earthing pipe clamp
For integrating pipes into the equipotential bonding
with continuously adjustable tensioning strap
Material: StSt
Clamping range pipe Ø: 27-60 mm (3/4-2'')
Dimensions of strap: 240 x 25 x 0.3 mm
Connection (solid / stranded): 4-25 mm2
Standard: EN 62561-1

Brand: DEHN
Type: BRS 27.60 AQ4 25 V2A
Part No.: 540910
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Clamping range pipe Ø	27-60 mm (³/₄-2'')
Dimensions of strap (l1 x w x d)	240 x 25 x 0.3 mm
Connection (solid / stranded)	4-25 mm²
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material	StSt
Clamping range pipe Ø	27-60 mm (³/₄-2'')
Screw	di M8 x 20 / dm M6 x 16 mm
Material of screw	StSt
Dimensions of strap (l1 x w x d)	240 x 25 x 0.3 mm
Connection (solid / stranded)	4-25 mm²
Two-wire connection	yes
Feed-through wiring	yes
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Application note	suitable for outdoor use
*⁾ For exact assignment, see test certificate.

Prodotto 540910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540910 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540911 BRS 27.114 AQ4 25 V2A

GTIN (EAN) 4013364025691, Codice doganale (EU): 85359000, Peso lordo: 76.00 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Earthing pipe clamp, standard, StSt (27-114 mm)
Earthing pipe clamp
For integrating pipes into the equipotential bonding
with continuously adjustable tensioning strap
Material: StSt
Clamping range pipe Ø: 27-114 mm (3/4-4'')
Dimensions of strap: 410 x 25 x 0.3 mm
Connection (solid / stranded): 4-25 mm2
Standard: EN 62561-1

Brand: DEHN
Type: BRS 27.114 AQ4 25 V2A
Part No.: 540911
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Clamping range pipe Ø	27-114 mm (³/₄-4'')
Dimensions of strap (l1 x w x d)	410 x 25 x 0.3 mm
Connection (solid / stranded)	4-25 mm²
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material	StSt
Clamping range pipe Ø	27-114 mm (³/₄-4'')
Screw	di M8 x 20 / dm M6 x 16 mm
Material of screw	StSt
Dimensions of strap (l1 x w x d)	410 x 25 x 0.3 mm
Connection (solid / stranded)	4-25 mm²
Two-wire connection	yes
Feed-through wiring	yes
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Application note	suitable for outdoor use
*⁾ For exact assignment, see test certificate.

Prodotto 540911 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540911 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540912 BRS 27.168 AQ4 25 V2A

GTIN (EAN) 4013364035362, Codice doganale (EU): 85359000, Peso lordo: 93.90 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Earthing pipe clamp, standard, StSt (27-168 mm)
Earthing pipe clamp
For integrating pipes into the equipotential bonding
with continuously adjustable tensioning strap
Material: StSt
Clamping range pipe Ø: 27-168 mm (3/4-6'')
Dimensions of strap: 570 x 25 x 0.3 mm
Connection (solid / stranded): 4-25 mm2
Standard: EN 62561-1

Brand: DEHN
Type: BRS 27.168 AQ4 25 V2A
Part No.: 540912
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Clamping range pipe Ø	27-168 mm (³/₄-6'')
Dimensions of strap (l1 x w x d)	570 x 25 x 0.3 mm
Connection (solid / stranded)	4-25 mm²
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material	StSt
Clamping range pipe Ø	27-168 mm (³/₄-6'')
Screw	di M8 x 20 / dm M6 x 16 mm
Material of screw	StSt
Dimensions of strap (l1 x w x d)	570 x 25 x 0.3 mm
Connection (solid / stranded)	4-25 mm²
Two-wire connection	yes
Feed-through wiring	yes
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Application note	suitable for outdoor use
*⁾ For exact assignment, see test certificate.

Prodotto 540912 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540912 è stato aggiunto al carrello.

Apri Web-Shop

Separate grip head

For combination with endless tensioning strap (Part No. 540 901), connection cross-section 4-25 mm² (solid / stranded).

1 Prodotto

Art. 540900 SPK 25 BRS AQ4 25 V2A

GTIN (EAN) 4013364076532, Codice doganale (EU): 85359000, Peso lordo: 57.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Earthing pipe clamp, separate grip head, StSt
Earthing pipe clamp
For integrating pipes into the equipotential bonding
with continuously adjustable tensioning strap
Separate grip head, for combination with endless tensioning strap (Part No. 540 901), cross-sectional area 4-25 mm2
Material: StSt
Connection: 4-25 mm2
Standard: EN 62561-1

Brand: DEHN
Type: SPK 25 BRS AQ4 25 V2A
Part No.: 540900
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection	4-25 mm²
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Type	without tensioning strap
Material	StSt
Screw	di M8 x 20 / dm M6 x 16 mm
Material of screw	StSt
Connection	4-25 mm²
Two-wire connection	yes
Feed-through wiring	yes
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Application note	suitable for outdoor use
*⁾ For exact assignment, see test certificate.

Prodotto 540900 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540900 è stato aggiunto al carrello.

Apri Web-Shop

Endless tensioning strap

For cutting to length, e.g with snips.

1 Prodotto

Art. 540901 SPB 25X0.3 L100M V2A

GTIN (EAN) 4013364076525, Codice doganale (EU): 73269098, Peso lordo: 6.30 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Pipe clamps for hazardous areas, tensioning strap
Earthing pipe clamp for combination with different
fixing elements or connection components
Material: StSt
Length: 100 m

Brand: DEHN
Type: SPB 25X0.3 L100M V2A
Part No.: 540901
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Dimensions of strap (w x d)	25 x 0.3 mm
Length	100 m

Prodotto 540901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540901 è stato aggiunto al carrello.

Apri Web-Shop
