Hammer Inserts for Earth Rods

For driving in earth rods with a vibration hammer.
For earth rods type Z and AZ.
Ø20 mm (pin Ø12 mm Part No. 620...) or
Ø25 mm (pin Ø15 mm Part No. 625...)

With the Atlas Copco equipment different adapter types can be used. Please note that when placing your order.

Dettagli

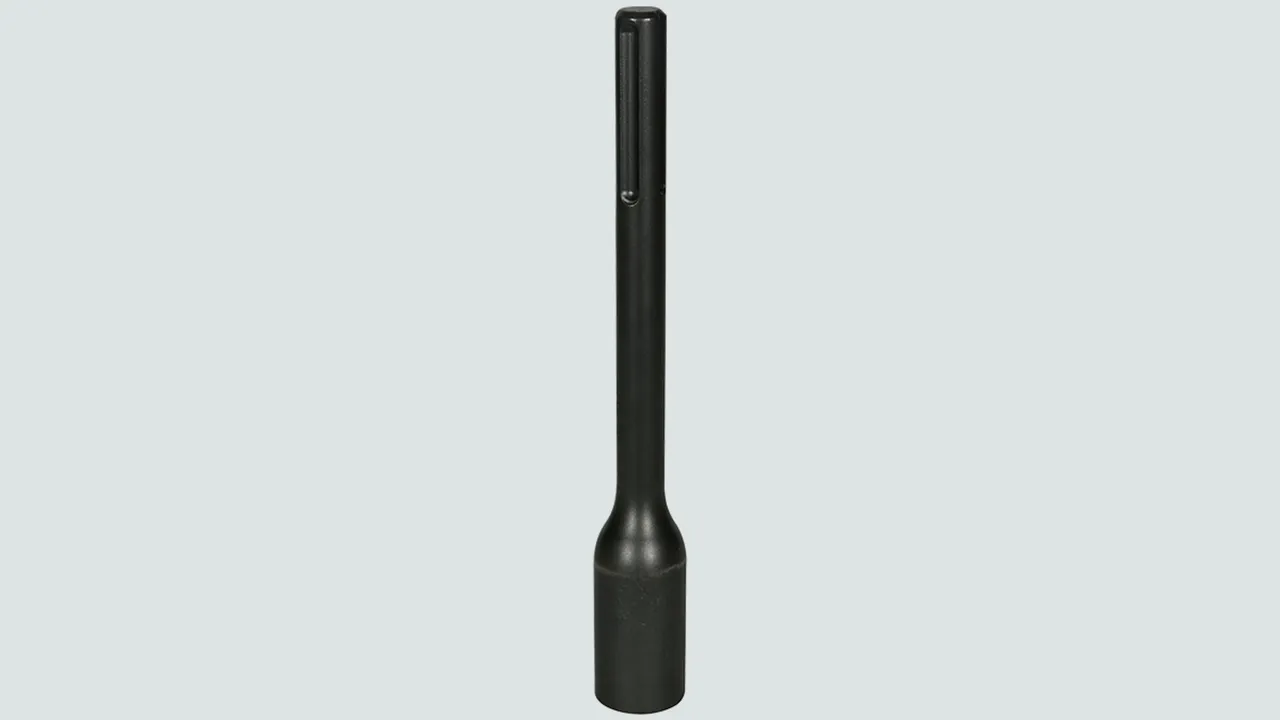

Hammer inserts for earth rods and tubular earth electrodes
lorem ipsum

Design for Wacker Neuson

2 Prodotti

Art. 620005 HE TE 20 R27 VH WN STBLANK

GTIN (EAN) 4013364027039, Codice doganale (EU): 82079099, Peso lordo: 1.07 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: BHF 30
Adapter: round Ø27 x 80 mm
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 R27 VH WN STBLANK
Part No.: 620005
or equivalent.



Caratteristiche tecniche

Type BHF 30
Adapter round Ø27 x 80 mm
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 200 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ

Prodotto 620005 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620005 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625005 HE TE 25 R27 VH WN STBLANK

GTIN (EAN) 4013364027046, Codice doganale (EU): 82079099, Peso lordo: 1.05 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: BHF 30
Adapter: round Ø27 x 80 mm
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 R27 VH WN STBLANK
Part No.: 625005
or equivalent.



Caratteristiche tecniche

Type BHF 30
Adapter round Ø27 x 80 mm
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 200 mm
Earth rod diameter 25 mm
Earth rod type S, Z

Prodotto 625005 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625005 è stato aggiunto al carrello.

Apri Web-Shop

Heavy design for Wacker Neuson

2 Prodotti

Art. 620009 HE TE 20 R27 LVH WN STBLANK

GTIN (EAN) 4013364118119, Codice doganale (EU): 82079099, Peso lordo: 2.80 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: BH 55, BH 65, BH 55rw, EH 50, EH 75 and EH 22/400
Adapter: round Ø27 x 80 mm
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 R27 LVH WN STBLANK
Part No.: 620009
or equivalent.



Caratteristiche tecniche

Type BH 55, BH 65, BH 55rw, EH 50, EH 75 and EH 22/400
Adapter round Ø27 x 80 mm
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 260 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ

Prodotto 620009 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620009 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625009 HE TE 25 R27 LVH WN STBLANK

GTIN (EAN) 4013364118126, Codice doganale (EU): 82079099, Peso lordo: 2.80 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: BH 55, BH 65, BH 55rw, EH 50, EH 75 and EH 22/400
Adapter: round Ø27 x 80 mm
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 R27 LVH WN STBLANK
Part No.: 625009
or equivalent.



Caratteristiche tecniche

Type BH 55, BH 65, BH 55rw, EH 50, EH 75 and EH 22/400
Adapter round Ø27 x 80 mm
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 260 mm
Earth rod diameter 25 mm
Earth rod type Z

Prodotto 625009 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625009 è stato aggiunto al carrello.

Apri Web-Shop

Design for Atlas Copco AF 22

2 Prodotti

Art. 620007 HE TE 20 SW22 VH AC STBLANK

GTIN (EAN) 4013364027084, Codice doganale (EU): 82079099, Peso lordo: 1.08 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Adapter: hexagon, wrench size 22 x 108 mm
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 SW22 VH AC STBLANK
Part No.: 620007
or equivalent.



Caratteristiche tecniche

Type Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Adapter hexagon, wrench size 22 x 108 mm
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 240 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ

Prodotto 620007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620007 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625007 HE TE 25 SW22 VH AC STBLANK

GTIN (EAN) 4013364027091, Codice doganale (EU): 82079099, Peso lordo: 1.03 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Adapter: hexagon, wrench size 22 x 108 mm
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 SW22 VH AC STBLANK
Part No.: 625007
or equivalent.



Caratteristiche tecniche

Type Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Adapter hexagon, wrench size 22 x 108 mm
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 240 mm
Earth rod diameter 25 mm
Earth rod type Z

Prodotto 625007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625007 è stato aggiunto al carrello.

Apri Web-Shop

Design for Atlas Copco AF 25

2 Prodotti

Art. 620008 HE TE 20 SW25 VH AC STBLANK

GTIN (EAN) 4013364066151, Codice doganale (EU): 82079099, Peso lordo: 1.44 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: TEX 15 PE, 19 PE, 23 PE
Adapter: hexagon, wrench size 25 x 108 mm
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 SW25 VH AC STBLANK
Part No.: 620008
or equivalent.



Caratteristiche tecniche

Type TEX 15 PE, 19 PE, 23 PE
Adapter hexagon, wrench size 25 x 108 mm
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 240 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ

Prodotto 620008 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620008 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625008 HE TE 25 SW25 VH AC STBLANK

GTIN (EAN) 4013364066144, Codice doganale (EU): 82079099, Peso lordo: 1.41 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: TEX 15 PE, 19 PE, 23 PE
Adapter: hexagon, wrench size 25 x 108 mm
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 SW25 VH AC STBLANK
Part No.: 625008
or equivalent.



Caratteristiche tecniche

Type TEX 15 PE, 19 PE, 23 PE
Adapter hexagon, wrench size 25 x 108 mm
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 240 mm
Earth rod diameter 25 mm
Earth rod type Z

Prodotto 625008 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625008 è stato aggiunto al carrello.

Apri Web-Shop

Design for Atlas Copco AF 28

2 Prodotti

Art. 620019 HE TE 20 SW28 VH AC STBLANK

GTIN (EAN) 4013364027008, Codice doganale (EU): 82079099, Peso lordo: 1.98 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Adapter: hexagon, wrench size 28 x 160 mm
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 SW28 VH AC STBLANK
Part No.: 620019
or equivalent.



Caratteristiche tecniche

Type TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Adapter hexagon, wrench size 28 x 160 mm
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 350 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ

Prodotto 620019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620019 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625019 HE TE 25 SW28 VH AC STBLANK

GTIN (EAN) 4013364027015, Codice doganale (EU): 82079099, Peso lordo: 2.08 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Adapter: hexagon, wrench size 28 x 160 mm
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 SW28 VH AC STBLANK
Part No.: 625019
or equivalent.



Caratteristiche tecniche

Type TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Adapter hexagon, wrench size 28 x 160 mm
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 350 mm
Earth rod diameter 25 mm
Earth rod type Z

Prodotto 625019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625019 è stato aggiunto al carrello.

Apri Web-Shop

Design for Atlas Copco AF 32

2 Prodotti

Art. 620010 HE TE 20 SW32 VH AC STBLANK

GTIN (EAN) 4013364244764, Codice doganale (EU): 82079099, Peso lordo: 2.31 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: TT, PRO, MK1
Adapter: hexagon, wrench size 32 x 160 mm
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 SW32 VH AC STBLANK
Part No.: 620010
or equivalent.



Caratteristiche tecniche

Type TT, PRO, MK1
Adapter hexagon, wrench size 32 x 160 mm
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 350 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ

Prodotto 620010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625010 HE TE 25 SW32 VH AC STBLANK

GTIN (EAN) 4013364157613, Codice doganale (EU): 82079099, Peso lordo: 2.25 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: TT, PRO, MK1
Adapter: hexagon, wrench size 32 x 160 mm
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 SW32 VH AC STBLANK
Part No.: 625010
or equivalent.



Caratteristiche tecniche

Type TT, PRO, MK1
Adapter hexagon, wrench size 32 x 160 mm
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 350 mm
Earth rod diameter 25 mm
Earth rod type Z, AZ

Prodotto 625010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625010 è stato aggiunto al carrello.

Apri Web-Shop

Design for Bosch / Hilti / Milwaukee

2 Prodotti

Art. 620029 HE TE 20 SW28 VH BO STBLANK

GTIN (EAN) 4013364066113, Codice doganale (EU): 82079099, Peso lordo: 1.43 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with vibrating hammers
Type: GSH 27 / TE 3000 AVR (up to 2021 model) / K 2628 h
Adapter: hexagon, wrench size 28 (1 1/8'')
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 SW28 VH BO STBLANK
Part No.: 620029
or equivalent.



Caratteristiche tecniche

Type GSH 27 / TE 3000 AVR (up to 2021 model) / K 2628 h
Adapter hexagon, wrench size 28 (1 1/8'')
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 250 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ

Prodotto 620029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620029 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625029 HE TE 25 SW28 VH BO STBLANK

GTIN (EAN) 4013364066120, Codice doganale (EU): 82079099, Peso lordo: 1.41 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with vibrating hammers
Type: GSH 27 / TE 3000 AVR (up to 2021 model) / K 2628 h
Adapter: hexagon, wrench size 28 (1 1/8'')
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 SW28 VH BO STBLANK
Part No.: 625029
or equivalent.



Caratteristiche tecniche

Type GSH 27 / TE 3000 AVR (up to 2021 model) / K 2628 h
Adapter hexagon, wrench size 28 (1 1/8'')
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 250 mm
Earth rod diameter 25 mm
Earth rod type Z

Prodotto 625029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625029 è stato aggiunto al carrello.

Apri Web-Shop

Design for Hilti TE-S

2 Prodotti

Art. 620031 HE TE 20 TES VH HI STBLANK

GTIN (EAN) 4013364244849, Codice doganale (EU): 82079099, Peso lordo: 1.13 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: vibration / impact hammer with TE-S adapter
Adapter: hexagon, wrench size 22
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 TES VH HI STBLANK
Part No.: 620031
or equivalent.



Caratteristiche tecniche

Type vibration / impact hammer with TE-S adapter
Adapter hexagon, wrench size 22
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 280 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ

Prodotto 620031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620031 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625031 HE TE 25 TES VH HI STBLANK

GTIN (EAN) 4013364244856, Codice doganale (EU): 82079099, Peso lordo: 1.44 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: vibration / impact hammer with TE-S adapter
Adapter: hexagon, wrench size 22
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 TES VH HI STBLANK
Part No.: 625031
or equivalent.



Caratteristiche tecniche

Type vibration / impact hammer with TE-S adapter
Adapter hexagon, wrench size 22
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 280 mm
Earth rod diameter 25 mm
Earth rod type Z

Prodotto 625031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625031 è stato aggiunto al carrello.

Apri Web-Shop

Design for SDS-max

2 Prodotti

Art. 620030 HE TE 20 SDS MAX VH STBLANK

GTIN (EAN) 4013364244818, Codice doganale (EU): 82079099, Peso lordo: 800.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
    • no_name

      Non siete autorizzati per eseguire un download no_name

      Login
Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: vibration / impact hammer with SDS-max adapter
Adapter: round Ø18 x 175 mm
Material: St/bare
Hole: 13 x 50 mm

Brand: DEHN
Type: HE TE 20 SDS MAX VH STBLANK
Part No.: 620030
or equivalent.



Caratteristiche tecniche

Type vibration / impact hammer with SDS-max adapter
Adapter round Ø18 x 175 mm
Material St/bare
Hole (d1 x l1) 13 x 50 mm
Length 260 mm
Earth rod diameter 20 mm
Earth rod type Z, AZ
Note: It is recommended to use a hammer with a minimum striking force of 26 joules. The maximum drive-in depth depends on the soil conditions.

Prodotto 620030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620030 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625030 HE TE 25 SDS MAX VH STBLANK

GTIN (EAN) 4013364244825, Codice doganale (EU): 82079099, Peso lordo: 760.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Hammer inserts for earth rods
Hammer insert for earth rods
For driving down earth rods with a vibration hammer
Type: vibration / impact hammer with SDS-max adapter
Adapter: round Ø18 x 175 mm
Material: St/bare
Hole: 16 x 55 mm

Brand: DEHN
Type: HE TE 25 SDS MAX VH STBLANK
Part No.: 625030
or equivalent.



Caratteristiche tecniche

Type vibration / impact hammer with SDS-max adapter
Adapter round Ø18 x 175 mm
Material St/bare
Hole (d1 x l1) 16 x 55 mm
Length 260 mm
Earth rod diameter 25 mm
Earth rod type Z
Note: It is recommended to use a hammer with a minimum striking force of 26 joules. The maximum drive-in depth depends on the soil conditions.

Prodotto 625030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625030 è stato aggiunto al carrello.

Apri Web-Shop
back to top
