Art. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN (EAN) 4013364026582, Codice doganale (EU): 85359000, Peso lordo: 375.20 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

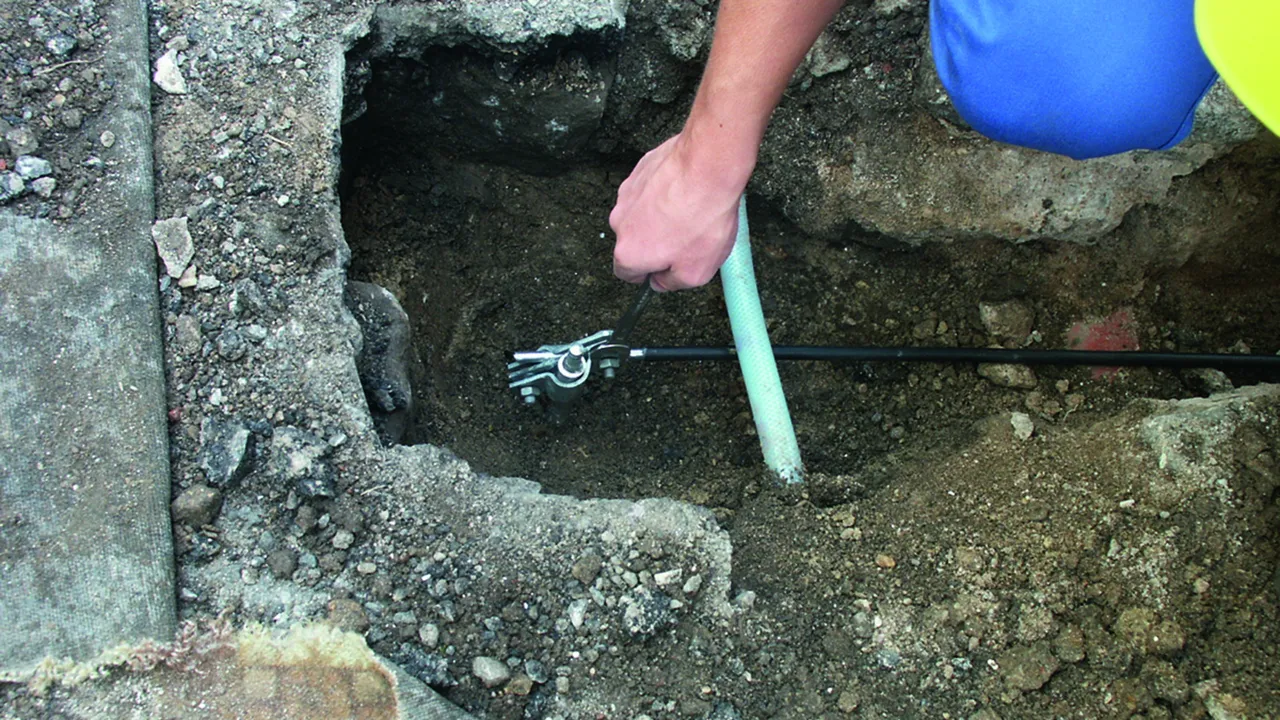

Connection bracket, diagonal, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 STTZN
Part No.: 620015
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd / Fl	7-10 / -40 mm
Type for earth rods	Ø20 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	21.0 kA
*⁾ For exact assignment, see test certificate.

Prodotto 620015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620017 AS S TE 20 7.10 FL40 CU

GTIN (EAN) 4013364026612, Codice doganale (EU): 85359000, Peso lordo: 425.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, diagonal, Cu
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: Cu
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 CU
Part No.: 620017
or equivalent.

Certificati

Caratteristiche tecniche

Material	Cu
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø20 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	29.0 kA
*⁾ For exact assignment, see test certificate.

Material	Cu
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø20 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	29.0 kA
*⁾ For exact assignment, see test certificate.

Prodotto 620017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620017 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620915 AS S TE 20 7.10 FL40 V4A

GTIN (EAN) 4013364026629, Codice doganale (EU): 85359000, Peso lordo: 303.00 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, diagonal, StSt (V4A)
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: StSt (V4A)
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø20 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 20 7.10 FL40 V4A
Part No.: 620915
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt (V4A)
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø20 mm
Material No.	1.4571 / 1.4404 / 1.4401
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact assignment, see test certificate.

Material	StSt (V4A)
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø20 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact assignment, see test certificate.

Prodotto 620915 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620915 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN (EAN) 4013364026599, Codice doganale (EU): 85359000, Peso lordo: 388.00 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, diagonal, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 25 7.10 FL40 STTZN
Part No.: 625015
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd / Fl	7-10 / -40 mm
Type for earth rods	Ø25 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	18 kA
*⁾ For exact assignment, see test certificate.

Prodotto 625015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 649015 AS S TE 25 7.10 FL40 V4A

GTIN (EAN) 4013364119376, Codice doganale (EU): 85359000, Peso lordo: 305.00 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, diagonal, StSt (V4A)
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: StSt (V4A)
Clamping range Rd / Fl: 7-10 / -40 mm
Clamping range (stranded / cable): 35-120 mm2
Type for earth rods: Ø25 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: AS S TE 25 7.10 FL40 V4A
Part No.: 649015
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt (V4A)
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø25 mm
Material No.	1.4571 / 1.4404 / 1.4401
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8 kA
*⁾ For exact assignment, see test certificate.

Material	StSt (V4A)
Clamping range Rd / Fl	7-10 / -40 mm
Clamping range (stranded / cable)	35-120 mm²
Type for earth rods	Ø25 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8 kA
*⁾ For exact assignment, see test certificate.

Prodotto 649015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 649015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN (EAN) 4013364106864, Codice doganale (EU): 85359000, Peso lordo: 395.20 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, diagonal, especially for tubular earth electrodes, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd / Fl: 7-10 / -40 mm
Type for earth rods: Ø27 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS S RE 27 7.10 FL40 STTZN
Part No.: 640015
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd / Fl	7-10 / -40 mm
Type for earth rods	Ø27 mm
Standard	EN 62561-1

Prodotto 640015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 640015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620011 AS TE 20 KSV 7.10 STTZN

GTIN (EAN) 4013364026636, Codice doganale (EU): 85359000, Peso lordo: 320.00 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, one-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 KSV 7.10 STTZN
Part No.: 620011
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd	7-10 mm
Type for earth rods	Ø20 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 620011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625011 AS TE 25 KSV 7.10 STTZN

GTIN (EAN) 4013364026643, Codice doganale (EU): 85359000, Peso lordo: 345.00 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, one-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 KSV 7.10 STTZN
Part No.: 625011
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd	7-10 mm
Type for earth rods	Ø25 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 625011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026698, Codice doganale (EU): 85359000, Peso lordo: 428.00 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, two-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 2XKSV 7.10 STTZN
Part No.: 620012
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd	7-10 mm
Type for earth rods	Ø20 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 620012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026704, Codice doganale (EU): 85359000, Peso lordo: 434.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, two-sided connection with KS connector, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Rd: 7-10 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 2XKSV 7.10 STTZN
Part No.: 625012
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd	7-10 mm
Type for earth rods	Ø25 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 625012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620021 AS TE 20 ASSM10 STTZN

GTIN (EAN) 4013364026667, Codice doganale (EU): 85359000, Peso lordo: 294.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, one-sided connection with M10 screw, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Fl: -40 mm
Type for earth rods: Ø20 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 20 ASSM10 STTZN
Part No.: 620021
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Fl	-40 mm
Type for earth rods	Ø20 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8.4 kA
*⁾For exact assignment see test certificate.

Material	St/tZn
Clamping range Fl	-40 mm
Type for earth rods	Ø20 mm
Screw	di M10 x 25 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8.4 kA
*⁾For exact assignment see test certificate.

Prodotto 620021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620021 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625021 AS TE 25 ASSM10 STTZN

GTIN (EAN) 4013364026674, Codice doganale (EU): 85359000, Peso lordo: 315.00 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection bracket, one-sided connection with M10 screw, St/tZn
Connecting clamp
For connecting round conductors, cables and tape conductors to earth rods
Material: St/tZn
Clamping range Fl: -40 mm
Type for earth rods: Ø25 mm
Standard: EN 62561-1

Brand: DEHN
Type: AS TE 25 ASSM10 STTZN
Part No.: 625021
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Fl	-40 mm
Type for earth rods	Ø25 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8.4 kA
*⁾For exact assignment see test certificate.

Material	St/tZn
Clamping range Fl	-40 mm
Type for earth rods	Ø25 mm
Screw	di M10 x 25 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	8.4 kA
*⁾For exact assignment see test certificate.

Prodotto 625021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625021 è stato aggiunto al carrello.

Apri Web-Shop

Connection Brackets

Diagonal design

Art. 620015 AS S TE 20 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620015 è stato aggiunto al blocco note.

Prodotto 620015 è stato aggiunto al carrello.

Art. 620017 AS S TE 20 7.10 FL40 CU

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620017 è stato aggiunto al blocco note.

Prodotto 620017 è stato aggiunto al carrello.

Art. 620915 AS S TE 20 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620915 è stato aggiunto al blocco note.

Prodotto 620915 è stato aggiunto al carrello.

Art. 625015 AS S TE 25 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 625015 è stato aggiunto al blocco note.

Prodotto 625015 è stato aggiunto al carrello.

Art. 649015 AS S TE 25 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 649015 è stato aggiunto al blocco note.

Prodotto 649015 è stato aggiunto al carrello.

Diagonal design – especially for tubular earth rods St/tZn

Art. 640015 AS S RE 27 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 640015.stp

Non siete autorizzati per eseguire un download 640015.igs

Non siete autorizzati per eseguire un download 640015.jt

Non siete autorizzati per eseguire un download 640015.dwg

Non siete autorizzati per eseguire un download 640015m_D.dxf

Prodotto 640015 è stato aggiunto al blocco note.

Prodotto 640015 è stato aggiunto al carrello.

One-sided connection with KS connector

Art. 620011 AS TE 20 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620011.stp

Non siete autorizzati per eseguire un download 620011.igs

Non siete autorizzati per eseguire un download 620011.jt

Non siete autorizzati per eseguire un download 620011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 620011 è stato aggiunto al blocco note.

Prodotto 620011 è stato aggiunto al carrello.

Art. 625011 AS TE 25 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625011.stp

Non siete autorizzati per eseguire un download 625011.igs

Non siete autorizzati per eseguire un download 625011.jt

Non siete autorizzati per eseguire un download 625011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 625011 è stato aggiunto al blocco note.

Prodotto 625011 è stato aggiunto al carrello.

Double-sided connection with KS connectors (St/tZn)

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620012.stp

Non siete autorizzati per eseguire un download 620012.igs

Non siete autorizzati per eseguire un download 620012.jt

Non siete autorizzati per eseguire un download 620012.dwg

Non siete autorizzati per eseguire un download 620012m_D.dxf

Prodotto 620012 è stato aggiunto al blocco note.

Prodotto 620012 è stato aggiunto al carrello.

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625012.stp

Non siete autorizzati per eseguire un download 625012.igs
