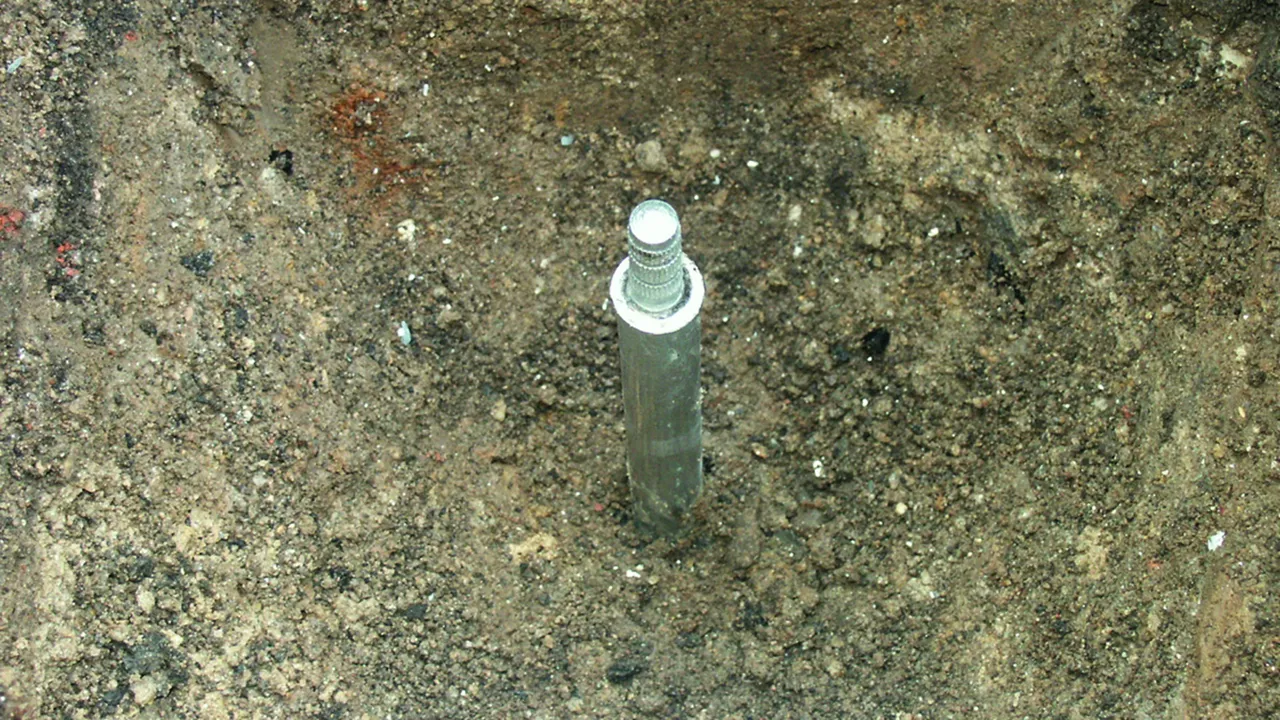

Earth Rods

For setting up earthing systems for down conductors or transformer stations.Features:

No thickening of the cross-section at the coupling joint
Self-locking coupling
Corrosion resistance
Easier storage and transport
Universal use according to local soil conditions
Constant resistance values
Easily driven in with a vibration hammer

Dettagli

Hammer inserts for earth rods and tubular earth electrodes

Type Z

With triple knurled pin.

4 Prodotti

Art. 620101 TE 20 1000 Z STTZN

GTIN (EAN) 4013364021860, Codice doganale (EU): 85389099, Peso lordo: 2.50 kg, UM: 6.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Earth rod of type Z, St/tZn, rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1000 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 7.9 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1000 Z STTZN
Part No.: 620101
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Pin diameter	12 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 22000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Prodotto 620101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620101 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620151 TE 20 1500 Z STTZN

GTIN (EAN) 4013364021846, Codice doganale (EU): 85389099, Peso lordo: 3.70 kg, UM: 6.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Earth rod Type Z St/tZn rod length 1500mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin
(especially tension-proof coupling)
Material: St/tZn
Rod length: 1500 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 7.9 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1500 Z STTZN
Part No.: 620151
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Pin diameter	12 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 22000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.9 kA
Standard	EN 62561-2

Prodotto 620151 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620151 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625101 TE 25 1000 Z STTZN

GTIN (EAN) 4013364021877, Codice doganale (EU): 85389099, Peso lordo: 3.72 kg, UM: 6.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Earth rod of type Z, St/tZn, rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1000 mm
Diameter Ø: 25 mm
Short-circuit current (AC 50 Hz / DC): 12.3 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 25 1000 Z STTZN
Part No.: 625101
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	25 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1000 mm
Diameter Ø (d1)	25 mm
Pin diameter	15 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 32000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Prodotto 625101 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625101 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625151 TE 25 1500 Z STTZN

GTIN (EAN) 4013364021853, Codice doganale (EU): 85389099, Peso lordo: 5.72 kg, UM: 6.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Earth rod of type Z, St/tZn, rod length: 1500 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type Z, with triple knurled pin (especially tension-proof coupling)
Material: St/tZn
Rod length: 1500 mm
Diameter Ø: 25 mm
Short-circuit current (AC 50 Hz / DC): 12.3 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 25 1500 Z STTZN
Part No.: 625151
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	25 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Material	St/tZn
Rod length (l1)	1500 mm
Diameter Ø (d1)	25 mm
Pin diameter	15 mm
Hot-dip galvanisation - single value:	~70 µm
Hot-dip galvanisation - average value:	≥ 55 µm
Tensile strength	410 N/mm²
Static tensile strength (vertical tension)	approx. 32000 N
Specific conductivity	≥ 6.66 m/Ohm mm²
Specific resistance	≤ 0.15 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.3 kA
Standard	EN 62561-2

Prodotto 625151 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625151 è stato aggiunto al carrello.

Apri Web-Shop

Type AZ

With offset knurled pin.

2 Prodotti

Art. 620903 TE 20 1000 AZ V4A

GTIN (EAN) 4013364342859, Codice doganale (EU): 85389099, Peso lordo: 2.43 kg, UM: 6.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Earth rod of type AZ, StSt (V4A), rod length: 1000 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type AZ, with offset knurled pin
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Rod length: 1000 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 4.2 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1000 AZ V4A
Part No.: 620903
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Component protection	German Patent No. P 32 22 201.7
Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Rod length (l1)	1000 mm
Diameter Ø (d1)	20 mm
Pin diameter	10 / 13 mm
Tensile strength	500-730 N/mm²
Specific conductivity	≥ 1.25 m/Ohm mm²
Specific resistance	≤ 0.8 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Prodotto 620903 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620903 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620902 TE 20 1500 AZ V4A

GTIN (EAN) 4013364021914, Codice doganale (EU): 85389099, Peso lordo: 3.67 kg, UM: 6.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Earth rod of type AZ, StSt (V4A), rod length: 1500 mm
Earth rod for implementing earth-termination systems for down conductors or transformer stations
Type AZ, with offset knurled pin
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Rod length: 1500 mm
Diameter Ø: 20 mm
Short-circuit current (AC 50 Hz / DC): 4.2 kA
Standard: EN 62561-2

Brand: DEHN
Type: TE 20 1500 AZ V4A
Part No.: 620902
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Component protection	German Patent No. P 32 22 201.7
Material	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Rod length (l1)	1500 mm
Diameter Ø (d1)	20 mm
Pin diameter	10 / 13 mm
Tensile strength	500-730 N/mm²
Specific conductivity	≥ 1.25 m/Ohm mm²
Specific resistance	≤ 0.8 Ohm mm²/ m
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.2 kA
Standard	EN 62561-2

Prodotto 620902 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620902 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Earth Rods

Dettagli

Type Z

Art. 620101 TE 20 1000 Z STTZN

Prodotto 620101 è stato aggiunto al blocco note.

Prodotto 620101 è stato aggiunto al carrello.

Art. 620151 TE 20 1500 Z STTZN

Prodotto 620151 è stato aggiunto al blocco note.

Prodotto 620151 è stato aggiunto al carrello.

Art. 625101 TE 25 1000 Z STTZN

Prodotto 625101 è stato aggiunto al blocco note.

Prodotto 625101 è stato aggiunto al carrello.

Art. 625151 TE 25 1500 Z STTZN

Prodotto 625151 è stato aggiunto al blocco note.

Prodotto 625151 è stato aggiunto al carrello.

Type AZ

Art. 620903 TE 20 1000 AZ V4A

Prodotto 620903 è stato aggiunto al blocco note.

Prodotto 620903 è stato aggiunto al carrello.

Art. 620902 TE 20 1500 AZ V4A

Prodotto 620902 è stato aggiunto al blocco note.

Prodotto 620902 è stato aggiunto al carrello.

Earth Rods

Dettagli

Type Z

Art. 620101 TE 20 1000 Z STTZN

Non siete autorizzati per eseguire un download 620101.stp

Non siete autorizzati per eseguire un download 620101.igs

Non siete autorizzati per eseguire un download 620101.jt

Non siete autorizzati per eseguire un download 620101.dwg

Non siete autorizzati per eseguire un download 620101m_D.dxf

Prodotto 620101 è stato aggiunto al blocco note.

Prodotto 620101 è stato aggiunto al carrello.

Art. 620151 TE 20 1500 Z STTZN

Non siete autorizzati per eseguire un download 620151.stp

Non siete autorizzati per eseguire un download 620151.igs

Non siete autorizzati per eseguire un download 620151.jt

Non siete autorizzati per eseguire un download 620151.dwg

Non siete autorizzati per eseguire un download 620101m_D.dxf

Prodotto 620151 è stato aggiunto al blocco note.

Prodotto 620151 è stato aggiunto al carrello.

Art. 625101 TE 25 1000 Z STTZN

Non siete autorizzati per eseguire un download 625101.stp

Non siete autorizzati per eseguire un download 625101.igs

Non siete autorizzati per eseguire un download 625101.jt

Non siete autorizzati per eseguire un download 625101.dwg

Non siete autorizzati per eseguire un download 620101m_D.dxf

Prodotto 625101 è stato aggiunto al blocco note.

Prodotto 625101 è stato aggiunto al carrello.

Art. 625151 TE 25 1500 Z STTZN

Non siete autorizzati per eseguire un download 625151.stp

Non siete autorizzati per eseguire un download 625151.igs

Non siete autorizzati per eseguire un download 625151.jt

Non siete autorizzati per eseguire un download 625151.dwg

Non siete autorizzati per eseguire un download 620101m_D.dxf

Prodotto 625151 è stato aggiunto al blocco note.

Prodotto 625151 è stato aggiunto al carrello.

Type AZ

Art. 620903 TE 20 1000 AZ V4A

Non siete autorizzati per eseguire un download 620903.stp

Non siete autorizzati per eseguire un download 620903.igs

Non siete autorizzati per eseguire un download 620903.jt

Non siete autorizzati per eseguire un download 620903.dwg

Non siete autorizzati per eseguire un download 620903m_D.dxf

Prodotto 620903 è stato aggiunto al blocco note.

Prodotto 620903 è stato aggiunto al carrello.

Art. 620902 TE 20 1500 AZ V4A

Non siete autorizzati per eseguire un download 620902.stp

Non siete autorizzati per eseguire un download 620902.igs

Non siete autorizzati per eseguire un download 620902.jt

Non siete autorizzati per eseguire un download 620902.dwg

Non siete autorizzati per eseguire un download 620902m_D.dxf

Prodotto 620902 è stato aggiunto al blocco note.

Prodotto 620902 è stato aggiunto al carrello.
