Fixed Earthing Terminals

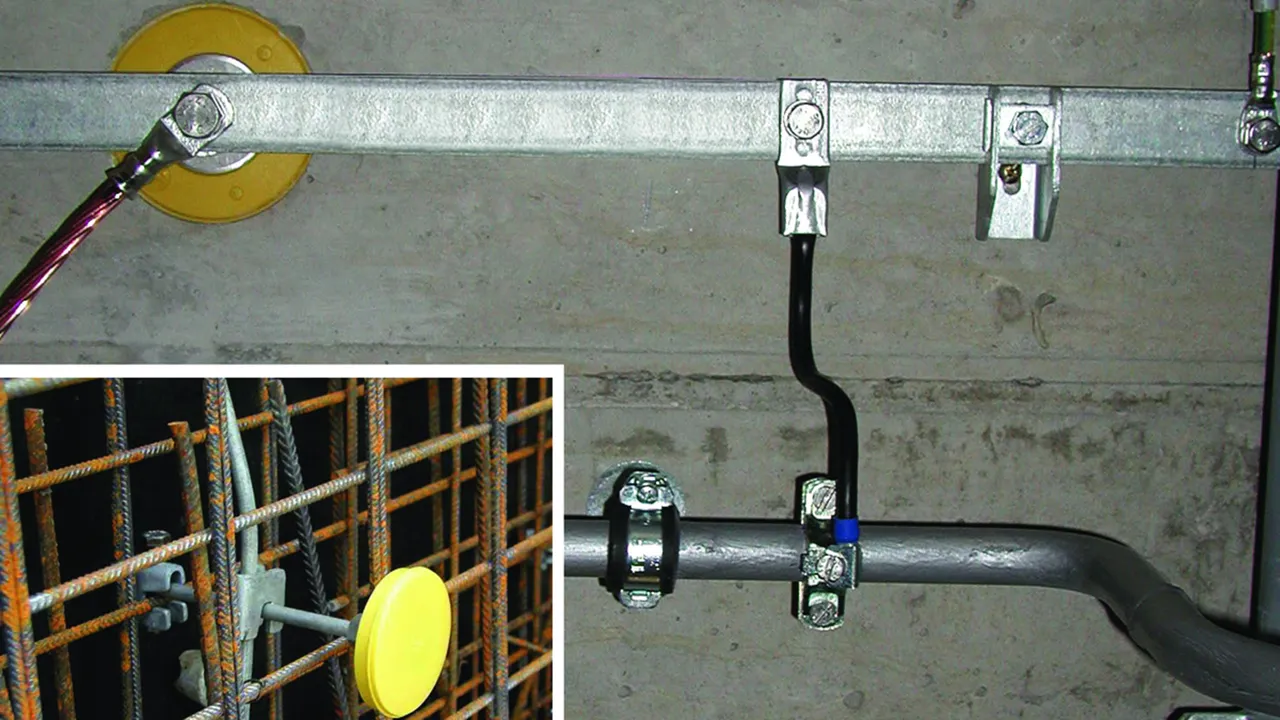

For installation in concrete as a corrosion-free connection to the earth-termination system for protective equipotential bonding and / or functional equipotential bonding of the down conductor, e.g. to the reinforcement of buildings.
Please observe the following minimum screw lengths for the M10 and M12 double threads:
35 mm of M10 (thread length 40 mm)
15 mm of M12 (thread length 20 mm)

– Connection possibility to the connecting shaft by means of cross unit (e.g. Part No. 319 201), or connecting clamp (e.g. Part No. 308 025) for the reinforcement
– Connection possibility for the equipotential busbar, e.g. end pieces (Part No. 390 499)
– Connection possibility for flat conductors at the connection plate (front) by connection clamp (Part No. 478 141), or at the back of the fixed earthing terminal without connecting shaft, by means of connection clamp (Part No. 478 129)
– Connecting shaft, screwed-in or press-fitted
– Snap-on plastic cover (yellow), sealed with pressure-tested O-ring (test pressure 0.5 bar)

Type M

With connecting shaft (l = 180 mm, Ø10 mm).

2 Prodotti

Art. 478011 EFPM M10 12 V4A L230 STTZN

GTIN (EAN) 4013364033054, Codice doganale (EU): 85359000, Peso lordo: 312.50 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Fixed earthing terminal of type M, StSt (V4A), M10/M12
Fixed earthing terminal as a corrosion-free connection
of the down conductor, e.g. to the building reinforcement or the earth-termination system
for protective equipotential bonding and / or functional equipotential bonding
Type M with connecting shaft (l= 180 mm, Ø10 mm)

Connection thread: M10 / M12
Material of plate: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Material of shaft: St/tZn
Short-circuit current (AC 50 Hz / DC): 6.5 kA
Standard: EN 62561-1

Brand: DEHN
Type: EFPM M10 12 V4A L230 STTZN
Part No.: 478011
or equivalent.

Certificati

Caratteristiche tecniche

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	St/tZn
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.5 kA
Standard	EN 62561-1

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	St/tZn
Connection plate Ø	80 mm
Dimensions of connecting shaft (Ø / length)	10 / 180 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.5 kA
Minimum lengths of M10 screws	35 mm (thread length 40 mm)
Minimum lengths of M12 screws	15 mm (thread length 20 mm)
Standard	EN 62561-1

Prodotto 478011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 478019 EFPM M10 12 V4A L230 V2A

GTIN (EAN) 4013364072107, Codice doganale (EU): 85359000, Peso lordo: 310.10 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Fixed earthing terminal of type M, StSt (V4A), M10/M12
Fixed earthing terminal as a corrosion-free connection
of the down conductor, e.g. to the building reinforcement or the earth-termination system
for protective equipotential bonding and / or functional equipotential bonding
Type M with connecting shaft (l= 180 mm, Ø10 mm)
Connection thread: M10 / M12
Material of plate: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Material of shaft: StSt
Short-circuit current (AC 50 Hz / DC): 3.9 kA
Standard: EN 62561-1

Brand: DEHN
Type: EFPM M10 12 V4A L230 V2A
Part No.: 478019
or equivalent.

Certificati

Caratteristiche tecniche

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	StSt
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.9 kA
Standard	EN 62561-1

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	StSt
Connection plate Ø	80 mm
Dimensions of connecting shaft (Ø / length)	10 / 180 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.9 kA
Minimum lengths of M10 screws	35 mm (thread length 40 mm)
Minimum lengths of M12 screws	15 mm (thread length 20 mm)
Standard	EN 62561-1

Prodotto 478019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478019 è stato aggiunto al carrello.

Apri Web-Shop

Type M without connecting shaft

1 Prodotto

Art. 478012 EFPM M10 12 V4A

GTIN (EAN) 4013364069183, Codice doganale (EU): 85359000, Peso lordo: 192.00 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Fixed earthing terminal of type M, without connecting shaft, StSt (V4A), M10/M12
Fixed earthing terminal as a corrosion-free connection
of the down conductor, e.g. to the building reinforcement or the earth-termination system
for protective equipotential bonding and / or functional equipotential bonding
Without connecting shaft

Connection thread: M10 / M12
Material of plate: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Short-circuit current (AC 50 Hz / DC): 9.3 kA (with copper cable lug)
Standard: EN 62561-1

Brand: DEHN
Type: EFPM M10 12 V4A
Part No.: 478012
or equivalent.

Caratteristiche tecniche

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9.3 kA (with copper cable lug)
Standard	EN 62561-1

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9.3 kA (with copper cable lug)
Minimum lengths of M10 screws	35 mm (thread length 40 mm)
Minimum lengths of M12 screws	15 mm (thread length 20 mm)
Standard	EN 62561-1

Prodotto 478012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478012 è stato aggiunto al carrello.

Apri Web-Shop

Type M, press-fitted

Connecting shaft (l = 180 mm, Ø10 mm).

2 Prodotti

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN (EAN) 4013364105157, Codice doganale (EU): 85359000, Peso lordo: 318.90 g, UM: 1.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Fixed earthing terminal of type M, press-fitted, StSt (V4A), M10/M12
Fixed earthing terminal as a corrosion-free connection
of the down conductor, e.g. to the building reinforcement or the earth-termination system
for protective equipotential bonding and / or functional equipotential bonding
Type M with press-fitted connecting shaft (l= 180 mm, Ø10 mm)
Connection thread: M10 / M12
Material of plate: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Material of shaft: St/tZn
Short-circuit current (AC 50 Hz / DC): 3.7 kA
Standard: EN 62561-1

Brand: DEHN
Type: EFPM M10 12 V4A L245 VP STTZN
Part No.: 478041
or equivalent.

Certificati

Caratteristiche tecniche

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	St/tZn
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.7 kA
Standard	EN 62561-1
Part No. 478 049 with UL approval.

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	St/tZn
Connection plate Ø	80 mm
Dimensions of connecting shaft (Ø / length)	10 / 180 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.7 kA
Minimum lengths of M10 screws	35 mm (thread length 40 mm)
Minimum lengths of M12 screws	15 mm (thread length 20 mm)
Standard	EN 62561-1
Part No. 478 049 with UL approval.

Prodotto 478041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478041 è stato aggiunto al carrello.

Apri Web-Shop

Art. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN (EAN) 4013364105164, Codice doganale (EU): 85359000, Peso lordo: 318.10 g, UM: 25.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Fixed earthing terminal of type M, press-fitted, StSt (V4A), M10/M12
Fixed earthing terminal as a corrosion-free connection
of the down conductor, e.g. to the building reinforcement or the earth-termination system
for protective equipotential bonding and / or functional equipotential bonding
Type M with press-fitted connecting shaft (l= 180 mm, Ø10 mm)
Connection thread: M10 / M12
Material of plate: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Material of shaft: StSt
Short-circuit current (AC 50 Hz / DC): 3.3 kA
Standard: EN 62561-1

Brand: DEHN
Type: EFPM M10 12 V4A L245 VP V2A
Part No.: 478049
or equivalent.

Certificati

Caratteristiche tecniche

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	StSt
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.3 kA
Standard	EN 62561-1
Part No. 478 049 with UL approval.

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	StSt
Connection plate Ø	80 mm
Dimensions of connecting shaft (Ø / length)	10 / 180 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.3 kA
Minimum lengths of M10 screws	35 mm (thread length 40 mm)
Minimum lengths of M12 screws	15 mm (thread length 20 mm)
Standard	EN 62561-1
Approvals	UL 467
Part No. 478 049 with UL approval.

Prodotto 478049 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478049 è stato aggiunto al carrello.

Apri Web-Shop

Type M, press-fitted, with additional water barrier

Protection against water ingress along the shaft into the wall (tested according to EN 62561-5 with 5 bar compressed air and 1 bar pressure water). Suitable for waterproof concrete.

1 Prodotto

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN (EAN) 4013364124448, Codice doganale (EU): 85359000, Peso lordo: 370.00 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Fixed earthing terminal of type M, press-fitted, with water barrier, StSt (V4A), M10/M12
Fixed earthing terminal as a corrosion-free connection
of the down conductor, e.g. to the building reinforcement or the earth-termination system
for protective equipotential bonding and / or functional equipotential bonding
Type M with press-fitted connecting shaft and additional water barrier for protection
against water ingress along the shaft into the wall
(tested according to FprEN 62561-5 (06.2008 edition) with 5 bar compressed air)
Connection thread: M10 / M12
Material of plate: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Material of shaft: St/tZn
Short-circuit current (AC 50 Hz / DC): 3.7 kA
Material of water barrier : PVC
Standard: EN 62561-1

Brand: DEHN
Type: EFPM M10 12 V4A WS L245 VP STTZN
Part No.: 478051
or equivalent.

Certificati

Caratteristiche tecniche

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	St/tZn
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.7 kA
Material of water barrier	PVC
Standard	EN 62561-1

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	St/tZn
Connection plate Ø	80 mm
Dimensions of connecting shaft (Ø / length)	10 / 155 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.7 kA
Material of water barrier	PVC
Minimum lengths of M10 screws	35 mm (thread length 40 mm)
Minimum lengths of M12 screws	15 mm (thread length 20 mm)
Standard	EN 62561-1

Prodotto 478051 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478051 è stato aggiunto al carrello.

Apri Web-Shop

Type M with MV clamp

For round conductors 8-10 mm, space-saving installation in the formwork.

1 Prodotto

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN (EAN) 4013364118140, Codice doganale (EU): 85359000, Peso lordo: 286.40 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Fixed earthing terminal of type M, with MV clamp, StSt (V4A), M10/M12
Fixed earthing terminal as a corrosion-free connection of the down conductor,
e.g. to the building reinforcement or the earth-termination system,
for protective equipotential bonding and / or functional equipotential bonding
Type M with MV clamp for round conductors (8-10 mm), design requires only little space in the formwork

Connection thread: M10 / M12
Material of plate: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Material of MV clamp: St/tZn
Clamp Rd / Rd clamping range: 8-10 mm
Short-circuit current (AC 50 Hz / DC): 9.3 kA
Type: with O-ring and MV clamp
Standard: EN 62561-1

Brand: DEHN
Type: EFPM M10 12 V4A MVK8.10 STTZN
Part No.: 478112
or equivalent.

Certificati

Caratteristiche tecniche

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of MV clamp	St/tZn
Clamp Rd / Rd clamping range	8-10 mm
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9.3 kA
Type	with O-ring and MV clamp
Standard	EN 62561-1

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of MV clamp	St/tZn
Clamp Rd / Rd clamping range	8-10 mm
Connection plate Ø	80 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9.3 kA
Minimum lengths of M10 screws	35 mm (thread length 40 mm)
Minimum lengths of M12 screws	15 mm (thread length 20 mm)
Type	with O-ring and MV clamp
Standard	EN 62561-1

Prodotto 478112 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478112 è stato aggiunto al carrello.

Apri Web-Shop

Type K

With plastic ring and connecting shaft (l = 180 mm, Ø10 mm).

1 Prodotto

Art. 478200 EFPK M10 12 V4A L230 STTZN

GTIN (EAN) 4013364035652, Codice doganale (EU): 85359000, Peso lordo: 278.20 g, UM: 25.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Fixed earthing terminal of type K, StSt (V4A), M10/M12
Fixed earthing terminal as a corrosion-free connection of the down conductor,
e.g. to the building reinforcement or the earth-termination system,
for protective equipotential bonding and / or functional equipotential bonding
Type K with plastic ring and connecting shaft (l= 180 mm, Ø10 mm)
Connection thread: M10 / M12
Material of plate: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Material of shaft: St/tZn
Short-circuit current (AC 50 Hz / DC): 6.5 kA
Standard: EN 62561-1

Brand: DEHN
Type: EFPK M10 12 V4A L230 STTZN
Part No.: 478200
or equivalent.

Certificati

Caratteristiche tecniche

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	St/tZn
Connection plate Ø	46 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.5 kA
Standard	EN 62561-1

Connection thread	M10 / M12
Material of plate	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Material of shaft	St/tZn
Connection plate Ø	46 mm
Dimensions of connecting shaft (Ø / length)	10 / 180 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.5 kA
Minimum lengths of M10 screws	35 mm (thread length 40 mm)
Minimum lengths of M12 screws	15 mm (thread length 20 mm)
Standard	EN 62561-1

Prodotto 478200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478200 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Fixed Earthing Terminals

Type M

Art. 478011 EFPM M10 12 V4A L230 STTZN

Prodotto 478011 è stato aggiunto al blocco note.

Prodotto 478011 è stato aggiunto al carrello.

Art. 478019 EFPM M10 12 V4A L230 V2A

Prodotto 478019 è stato aggiunto al blocco note.

Prodotto 478019 è stato aggiunto al carrello.

Type M without connecting shaft

Art. 478012 EFPM M10 12 V4A

Prodotto 478012 è stato aggiunto al blocco note.

Prodotto 478012 è stato aggiunto al carrello.

Type M, press-fitted

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

Prodotto 478041 è stato aggiunto al blocco note.

Prodotto 478041 è stato aggiunto al carrello.

Art. 478049 EFPM M10 12 V4A L245 VP V2A

Prodotto 478049 è stato aggiunto al blocco note.

Prodotto 478049 è stato aggiunto al carrello.

Type M, press-fitted, with additional water barrier

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

Prodotto 478051 è stato aggiunto al blocco note.

Prodotto 478051 è stato aggiunto al carrello.

Type M with MV clamp

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

Prodotto 478112 è stato aggiunto al blocco note.

Prodotto 478112 è stato aggiunto al carrello.

Type K

Art. 478200 EFPK M10 12 V4A L230 STTZN

Prodotto 478200 è stato aggiunto al blocco note.

Prodotto 478200 è stato aggiunto al carrello.

Fixed Earthing Terminals

Type M

Art. 478011 EFPM M10 12 V4A L230 STTZN

Non siete autorizzati per eseguire un download 478011.stp

Non siete autorizzati per eseguire un download 478011.igs

Non siete autorizzati per eseguire un download 478011.jt

Non siete autorizzati per eseguire un download 478011.dwg

Non siete autorizzati per eseguire un download 478011m_E.dxf

Prodotto 478011 è stato aggiunto al blocco note.

Prodotto 478011 è stato aggiunto al carrello.

Art. 478019 EFPM M10 12 V4A L230 V2A

Non siete autorizzati per eseguire un download 478019.stp

Non siete autorizzati per eseguire un download 478019.igs

Non siete autorizzati per eseguire un download 478019.jt

Non siete autorizzati per eseguire un download 478019.dwg

Non siete autorizzati per eseguire un download 478011m_E.dxf

Prodotto 478019 è stato aggiunto al blocco note.

Prodotto 478019 è stato aggiunto al carrello.

Type M without connecting shaft

Art. 478012 EFPM M10 12 V4A

Non siete autorizzati per eseguire un download 478012.stp

Non siete autorizzati per eseguire un download 478012.igs

Non siete autorizzati per eseguire un download 478012.jt

Non siete autorizzati per eseguire un download 478012.dwg

Non siete autorizzati per eseguire un download 478012m_E.dxf

Prodotto 478012 è stato aggiunto al blocco note.

Prodotto 478012 è stato aggiunto al carrello.

Type M, press-fitted

Art. 478041 EFPM M10 12 V4A L245 VP STTZN

Non siete autorizzati per eseguire un download 478041.stp

Non siete autorizzati per eseguire un download 478041.igs

Non siete autorizzati per eseguire un download 478041.jt

Non siete autorizzati per eseguire un download 478041.dwg

Non siete autorizzati per eseguire un download 478041m_E.dxf

Prodotto 478041 è stato aggiunto al blocco note.

Prodotto 478041 è stato aggiunto al carrello.

Art. 478049 EFPM M10 12 V4A L245 VP V2A

Non siete autorizzati per eseguire un download 478041.stp

Non siete autorizzati per eseguire un download 478041.igs

Non siete autorizzati per eseguire un download 478041.jt

Non siete autorizzati per eseguire un download 478041.dwg

Non siete autorizzati per eseguire un download 478041m_E.dxf

Prodotto 478049 è stato aggiunto al blocco note.

Prodotto 478049 è stato aggiunto al carrello.

Type M, press-fitted, with additional water barrier

Art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

Non siete autorizzati per eseguire un download 478051.stp

Non siete autorizzati per eseguire un download 478051.igs

Non siete autorizzati per eseguire un download 478051.jt

Non siete autorizzati per eseguire un download 478051.dwg

Non siete autorizzati per eseguire un download 478051m_E.dxf

Prodotto 478051 è stato aggiunto al blocco note.

Prodotto 478051 è stato aggiunto al carrello.

Type M with MV clamp

Art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

Non siete autorizzati per eseguire un download 478112.stp

Non siete autorizzati per eseguire un download 478112.igs

Non siete autorizzati per eseguire un download 478112.jt

Non siete autorizzati per eseguire un download 478112.dwg

Non siete autorizzati per eseguire un download 478112m_E.dxf

Prodotto 478112 è stato aggiunto al blocco note.

Prodotto 478112 è stato aggiunto al carrello.

Type K

Art. 478200 EFPK M10 12 V4A L230 STTZN

Non siete autorizzati per eseguire un download 478200.stp

Non siete autorizzati per eseguire un download 478200.igs

Non siete autorizzati per eseguire un download 478200.jt

Non siete autorizzati per eseguire un download 478200.dwg

Non siete autorizzati per eseguire un download 478200m_E.dxf

Prodotto 478200 è stato aggiunto al blocco note.

Prodotto 478200 è stato aggiunto al carrello.
