Connection Clamps with Thrust Piece

For connection to steel constructions and steel sheets with a single-screw technique.

Small design

Lengthwise or crosswise connection.

2 Prodotti

Art. 372018 AK 6.10 DS KBF5 18 STTZN

GTIN (EAN) 4013364104624, Codice doganale (EU): 85359000, Peso lordo: 161.90 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection clamp with thrust piece, small, St/tZn
Conneciton clamp with thrust piece for connection to steel constructions and steel plates
Clamping range: 5-18 mm
Material of clamp: St/tZn
Clamping range Rd: 6-10 mm
Connection direction: lengthwise / crosswise
Standard: EN 62561-1

Brand: DEHN
Type: AK 6.10 DS KBF5 18 STTZN
Part No.: 372018
or equivalent.

Certificati

Caratteristiche tecniche

Clamping range	5-18 mm
Material of clamp	St/tZn
Clamping range Rd	6-10 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Clamping range	5-18 mm
Material of clamp	St/tZn
Material of thrust piece	StSt
Clamping range Rd	6-10 mm
Screw	di M10 x 35 mm
Material of screw/nut	StSt
Connection direction	lengthwise / crosswise
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 372018 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372018 è stato aggiunto al carrello.

Apri Web-Shop

Art. 372019 AK 6.10 DS KBF5 18 V2A

GTIN (EAN) 4013364104631, Codice doganale (EU): 85359000, Peso lordo: 158.10 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection clamp with thrust piece, small, StSt
Conneciton clamp with thrust piece for connection to steel constructions and steel plates
Clamping range: 5-18 mm
Material of clamp: StSt
Clamping range Rd: 6-10 mm
Connection direction: lengthwise / crosswise
Standard: EN 62561-1

Brand: DEHN
Type: AK 6.10 DS KBF5 18 V2A
Part No.: 372019
or equivalent.

Certificati

Caratteristiche tecniche

Clamping range	5-18 mm
Material of clamp	StSt
Clamping range Rd	6-10 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Clamping range	5-18 mm
Material of clamp	StSt
Material of thrust piece	StSt
Clamping range Rd	6-10 mm
Screw	di M10 x 35 mm
Material of screw/nut	StSt
Connection direction	lengthwise / crosswise
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 372019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372019 è stato aggiunto al carrello.

Apri Web-Shop

Large design

Lengthwise or crosswise connection.

1 Prodotto

Art. 372035 AK 6.10 DS KBF18 35 STTZN

GTIN (EAN) 4013364104648, Codice doganale (EU): 85359000, Peso lordo: 181.10 g, UM: 25.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

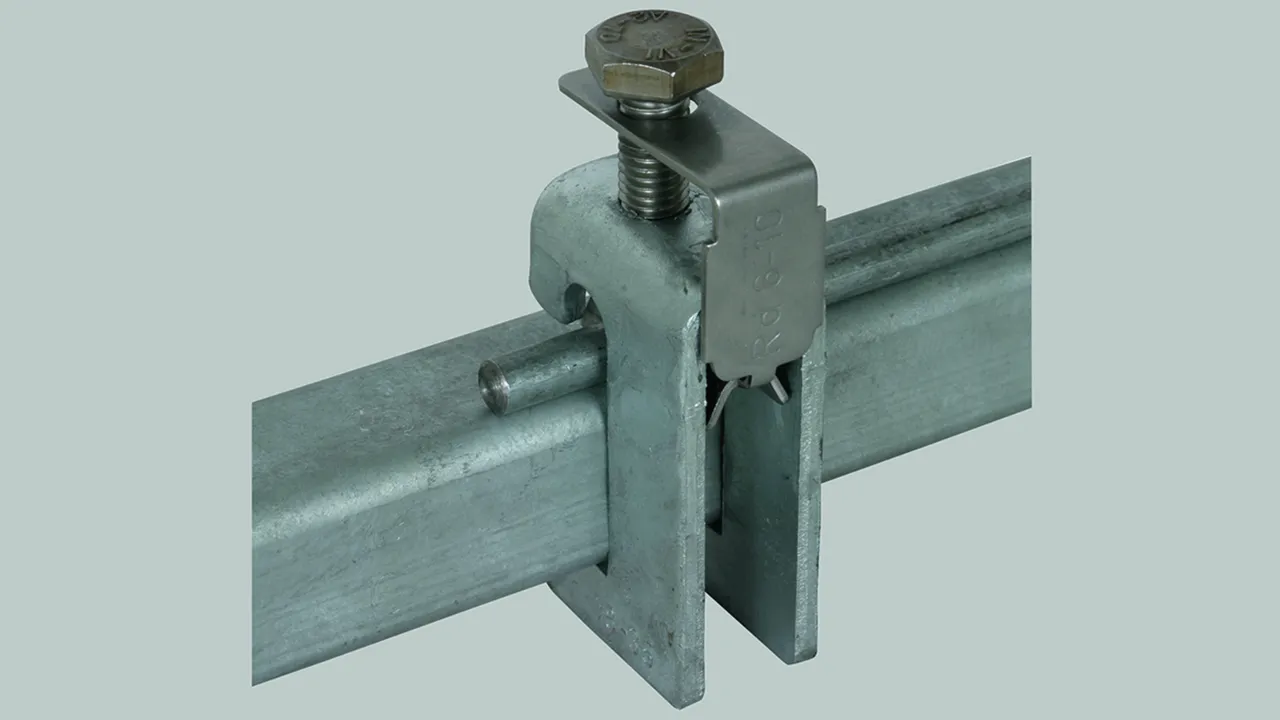

Connection clamp with thrust piece, large, St/tZn
Connection clamp with thrust piece for connection to steel constructions and steel sheets
Clamping range: 18-35 mm
Material of clamp: St/tZn
Clamping range Rd: 6-10 mm
Connection direction: lengthwise / crosswise
Standard: EN 62561-1

Brand: DEHN
Type: AK 6.10 DS KBF18 35 STTZN
Part No.: 372035
or equivalent.

Certificati

Caratteristiche tecniche

Clamping range	18-35 mm
Material of clamp	St/tZn
Clamping range Rd	6-10 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Clamping range	18-35 mm
Material of clamp	St/tZn
Material of thrust piece	StSt
Clamping range Rd	6-10 mm
Screw	di M10 x 35 mm
Material of screw/nut	StSt
Connection direction	lengthwise / crosswise
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 372035 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372035 è stato aggiunto al carrello.

Apri Web-Shop
