Connection Elements for HVI long Conductor

Connection kit for HVI long Conductor Ø20 mm, installation inside the supporting tube

Connection elements for sealing the HVI long Conductor at both ends, for implementing the sealing end of the conductor in the supporting tube (head piece) and connection element for connecting other parts of the external lightning protection system or earth-termination system (incl. two heat-shrinkable sleeves).

These connection elements may be used with HVI long supporting tubes.

1 Prodotto

Art. 819145 HVI LO ASS RIV KF 20 V2A

GTIN (EAN) 4013364152533, Codice doganale (EU): 85359000, Peso lordo: 348.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection kit for HVI long Conductor, D 20 mm for installation in the supporting tube, StSt
Connection elements for sealing the HVI long Conductor on both ends
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI LO ASS RIV KF 20 V2A
Part No.: 819145
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection	bolt Ø10 mm, L 50 mm
Diameter Ø connection element	23 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819145 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819145 è stato aggiunto al carrello.

Apri Web-Shop

Connection kit for HVI long Conductor Ø20 mm, installation outside the supporting tube

Connection elements for sealing the HVI long Conductor at both ends, for establishing the sealing end of the conductor outside the supporting tube (head piece for connection plate) and connection element for connecting to other parts of the external lightning protection system or earthing system (incl. two heat-shrinkable sleeves).

These connection elements may only be used for HVI long supporting tubes in combination with the fixing kit (Part No. 819 294).

1 Prodotto

Art. 819146 HVI LO ASS RAV KF 20 V2A

GTIN (EAN) 4013364152540, Codice doganale (EU): 85359000, Peso lordo: 380.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection kit for HVI long Conductor, D 20 mm for installation outside of the supporting tube, StSt
Connection elements for sealing the HVI long Conductor on both ends
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI LO ASS RAV KF 20 V2A
Part No.: 819146
or equivalent.

Caratteristiche tecniche

Material	StSt
Connection	bolt Ø10 mm, L 50 mm
Diameter Ø connection element	23 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819146 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819146 è stato aggiunto al carrello.

Apri Web-Shop

Connection element (head piece) for HVI long Conductor Ø20 mm, installation outside the supporting tube

Connection element for sealing the HVI long Conductor, for establishing the sealing end of the conductor on the outside of the supporting tube (head piece for connection plate), incl. one heat-shrinkable sleeve.

1 Prodotto

Art. 819197 AEA KO KF HVI 20 SW V2A

GTIN (EAN) 4013364222236, Codice doganale (EU): 85359000, Peso lordo: 195.98 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection element (head piece) for sealing the HVI long Conductor
Connection element for sealing the HVI long Conductor
For establishing the sealing end of the conductor outside
the supporting tube (head piece for connection plate, incl. one
heat-shrinkable sleeve).
Material: StSt
Connection: M12 thread
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: AEA KO KF HVI 20 SW V2A
Part No.: 819197
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection	M12 thread
Diameter Ø connection element	23 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819197 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819197 è stato aggiunto al carrello.

Apri Web-Shop

Connection element for HVI long Conductor Ø20 mm

Connection element for sealing the HVI long Conductor for establishing the sealing end of the conductor for other parts of the external lightning protection or earth-termination system (incl. one heat-shrinkable sleeve).

1 Prodotto

Art. 819199 AE BO10 KF HVI 20 SW V2A

GTIN (EAN) 4013364222274, Codice doganale (EU): 85359000, Peso lordo: 196.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection element for sealing the HVI long Conductor, D=20 mm
Connection element for sealing the HVI long Conductor
for establishing the sealing end of the conductor for
other parts of the external lightning protection or
earth-termination system (incl. one heat-shrinkable sleeve).
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: AE BO10 KF HVI 20 SW V2A
Part No.: 819199
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection	bolt Ø10 mm, L 50 mm
Diameter Ø connection element	23 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819199 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819199 è stato aggiunto al carrello.

Apri Web-Shop

Connection kit for HVI long Conductor Ø23 mm, installation inside the supporting tube

Connection elements for sealing the HVI long Conductor at both ends for implementing the sealing end of the conductor inside of the supporting tube (head piece) and connection element for connecting to other parts of the external lightning protection or earth-termination system (incl. four heat shrinkable sleeves, 2x black, 2x grey).

These connection elements may be used with HVI long supporting tubes.

1 Prodotto

Art. 819147 HVI LO ASS RIV KF 23 V2A

GTIN (EAN) 4013364152557, Codice doganale (EU): 85359000, Peso lordo: 360.01 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection kit for HVI long Conductor, D 23 mm for installation inside the supporting tube, StSt
Connection elements for sealing the HVI long Conductor on both ends; to establish the sealing end of the conductor in the supporting tube (head piece) and connection element for other parts of the external lightning protection system or earth-termination system (four heat shrinkable sleeves included (2x black, 2x grey)).
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI LO ASS RIV KF 23 V2A
Part No.: 819147
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection	bolt Ø10 mm, L 50 mm
Diameter Ø connection element	23 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819147 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819147 è stato aggiunto al carrello.

Apri Web-Shop

Connection kit for HVI long Conductor Ø23 mm, installation outside the supporting tube

Connection elements for sealing the HVI long Conductor at both ends, for establishing the sealing end of the conductor outside the supporting tube (head piece for connection plate) and connection element for connecting to other parts of the external lightning protection system or earthing system (incl. four heat-shrinkable sleeves 2x black, 2x grey).
These connection elements may only be used with the fixing kit (Part No. 819 294) and with HVI supporting tubes.

1 Prodotto

Art. 819148 HVI LO ASS RAV KF 23 V2A

GTIN (EAN) 4013364152564, Codice doganale (EU): 85359000, Peso lordo: 388.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection kit for HVI long Conductor, D=23 mm
for installation outside the tube, StSt
Connection elements for sealing the
HVI long Conductor at both ends;
For establishing the sealing end of the conductor
outside the supporting tube (head piece for connection plate)
and connection element for other parts of the
external lightning protection system or earthing system
(incl. four heat-shrinkable sleeves, 2x black,
2x grey).
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI LO ASS RAV KF 23 V2A
Part No.: 819148
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection	bolt Ø10 mm, L 50 mm
Diameter Ø connection element	23 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819148 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819148 è stato aggiunto al carrello.

Apri Web-Shop

Connection element (head piece) for HVI long Conductor Ø23 mm, installation outside the supporting tube

Connection element for sealing the HVI long Conductor, for establishing the sealing end of the conductor on the outside of the supporting tube (head piece for connection plate, including two heat-shrinkable sleeves, 1x black, 1x grey).

1 Prodotto

Art. 819196 AEA KO KF HVI 23 GR V2A

GTIN (EAN) 4013364222229, Codice doganale (EU): 85359000, Peso lordo: 195.50 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection element (head piece) D=23 mm, installation outside the tube, StSt
Connection element for sealing the HVI long Conductor
For establishing the sealing end of the conductor outside
on the supporting tube (head piece for connection plate,
incl. two heat-shrinkable sleeves).
Material: StSt
Connection: M12 thread
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: AEA KO KF HVI 23 GR V2A
Part No.: 819196
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection	M12 thread
Diameter Ø connection element	23 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819196 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819196 è stato aggiunto al carrello.

Apri Web-Shop

Connection element for HVI long Conductor Ø23 mm

1 Prodotto

Art. 819198 AE BO10 KF HVI 23 GR V2A

GTIN (EAN) 4013364222250, Codice doganale (EU): 85359000, Peso lordo: 202.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection element for HVI long Conductor, D=23 mm, StSt
Connection element for sealing the HVI long Conductor
For establishing the sealing end of the conductor for
other parts of the external lightning protection system or
earth-termination system (incl. two heat-shrinkable sleeves).
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: AE BO10 KF HVI 23 GR V2A
Part No.: 819198
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection	bolt Ø10 mm, L 50 mm
Diameter Ø connection element	23 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819198 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819198 è stato aggiunto al carrello.

Apri Web-Shop

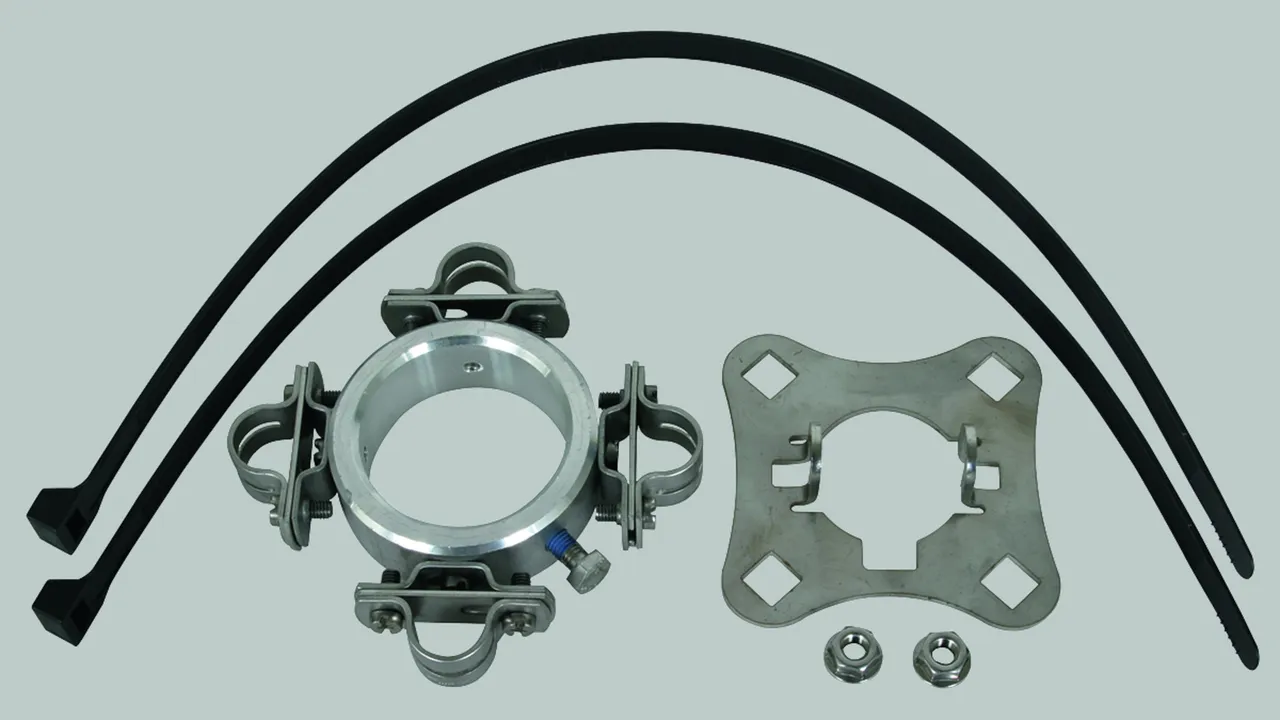

Fixing kit for HVI long Conductor black / grey

Fixing kit for installation of the HVI long Conductor on HVI long supporting tubes, consisting of a connection plate (4x, including two self-locking nuts with serrated bearings) and a fixing ring with four slotted conductor holders (Ø20 mm) for the sealing end (including two cable ties with plastic holder halves).

1 Prodotto

Art. 819294 BFS D61 4X20

GTIN (EAN) 4013364152571, Codice doganale (EU): 85389099, Peso lordo: 780.80 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Fixing kit for HVI long Conductors, D 20mm, StSt / Al
Fixing kit for mounting the HVI long Conductor at the supporting tube D 50 mm, consisting of a connection plate (for four conductors, two lock nuts included) and a fixing ring with four slotted conductor holders for the sealing end (two cable ties included).
Material: StSt / Al
Connection plate support: square hole 13 mm
Conductor holder: 4 x 20 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: BFS D61 4X20
Part No.: 819294
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt / Al
Connection plate support	square hole 13 mm
Conductor holder	4 x 20 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819294 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819294 è stato aggiunto al carrello.

Apri Web-Shop

EB connection element for HVI long Conductor

For discharging the electric field of the HVI long Conductor in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.

1 Prodotto

Art. 410229 PAE 20 23 AB11 V2A

GTIN (EAN) 4013364107731, Codice doganale (EU): 85359000, Peso lordo: 72.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

EB connection element for HVI long Conductors, StSt
EB connection element for HVI long Conductor for discharging the electrical field of HVI Conductor
in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.
Material: StSt
Clamping range Ø: 20 mm
Connection hole Ø: 11 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: PAE 20 23 AB11 V2A
Part No.: 410229
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Clamping range Ø	20 mm
Connection hole Ø	11 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410229 è stato aggiunto al carrello.

Apri Web-Shop

Connection plate

Connection plate (4x, including two self-locking nuts with serrated bearings) for installing the HVI long Conductor on the supporting tube Ø50 mm (e.g. part no. 105 330, 105 331, 105 332, 105 333).

1 Prodotto

Art. 819288 AP SR D50 4AE HVI V2A

GTIN (EAN) 4013364236479, Codice doganale (EU): 85389099, Peso lordo: 176.00 g, UM: 1.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Connecting plate, StSt
Connecting plate (for four conductors, including two self-locking nuts with serrated bearing) for installing a HVI long Conductor on the supporting tube, D 50 mm (e.g. Part No. 105 330, 105 331, 105 332, 105 333).
Material: StSt
Connection plate support: square hole 13
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: AP SR D50 4AE HVI V2A
Part No.: 819288
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection plate support	square hole 13
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819288 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819288 è stato aggiunto al carrello.

Apri Web-Shop

Supporting tube collar for noise reduction

1 Prodotto

Art. 819235 SCHIRM HVI SCH RED

GTIN (EAN) 4013364477216, Codice doganale (EU): 85389099, Peso lordo: 109.60 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Supporting tube collar for noise reduction
for the internally installed HVI long Conductor
Ø20 mm and Ø23 mm in the supporting tube
Material: Plastic
Can be used for: HVI long black and HVI long grey
conductor diameter Ø: 20 / 23 mm

Brand: DEHN
Type: SCHIRM HVI SCH RED
Part No.: 819235
or equivalent.

Certificati

Caratteristiche tecniche

Material	Plastic
Can be used for	HVI long black and HVI long grey
conductor diameter Ø	20 / 23 mm

Prodotto 819235 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819235 è stato aggiunto al carrello.

Apri Web-Shop

Material	StSt / Al
Diameter Ø fixing ring	61 mm
Connection plate support	square hole 13 mm
Conductor holder	4 x 20 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Connection Elements for HVI long Conductor

Connection kit for HVI long Conductor Ø20 mm, installation inside the supporting tube

Art. 819145 HVI LO ASS RIV KF 20 V2A

Non siete autorizzati per eseguire un download 819145.stp

Non siete autorizzati per eseguire un download 819145.igs

Non siete autorizzati per eseguire un download 819145.jt

Non siete autorizzati per eseguire un download 819145.dwg

Non siete autorizzati per eseguire un download 819145m_D.dxf

Prodotto 819145 è stato aggiunto al blocco note.

Prodotto 819145 è stato aggiunto al carrello.

Connection kit for HVI long Conductor Ø20 mm, installation outside the supporting tube

Art. 819146 HVI LO ASS RAV KF 20 V2A

Non siete autorizzati per eseguire un download 819146.stp

Non siete autorizzati per eseguire un download 819146.igs

Non siete autorizzati per eseguire un download 819146.jt

Non siete autorizzati per eseguire un download 819146.dwg

Non siete autorizzati per eseguire un download 819146m_D.dxf

Prodotto 819146 è stato aggiunto al blocco note.

Prodotto 819146 è stato aggiunto al carrello.

Connection element (head piece) for HVI long Conductor Ø20 mm, installation outside the supporting tube

Art. 819197 AEA KO KF HVI 20 SW V2A

Non siete autorizzati per eseguire un download 819197.stp

Non siete autorizzati per eseguire un download 819197.igs

Non siete autorizzati per eseguire un download 819197.jt

Non siete autorizzati per eseguire un download 819197.dwg

Non siete autorizzati per eseguire un download 819197m_D.dxf

Prodotto 819197 è stato aggiunto al blocco note.

Prodotto 819197 è stato aggiunto al carrello.

Connection element for HVI long Conductor Ø20 mm

Art. 819199 AE BO10 KF HVI 20 SW V2A

Non siete autorizzati per eseguire un download 819199.stp

Non siete autorizzati per eseguire un download 819199.igs

Non siete autorizzati per eseguire un download 819199.jt

Non siete autorizzati per eseguire un download 819199.dwg

Non siete autorizzati per eseguire un download 819199m_D.dxf

Prodotto 819199 è stato aggiunto al blocco note.

Prodotto 819199 è stato aggiunto al carrello.

Connection kit for HVI long Conductor Ø23 mm, installation inside the supporting tube

Art. 819147 HVI LO ASS RIV KF 23 V2A

Non siete autorizzati per eseguire un download 819147.stp

Non siete autorizzati per eseguire un download 819147.igs

Non siete autorizzati per eseguire un download 819147.jt

Non siete autorizzati per eseguire un download 819147.dwg

Non siete autorizzati per eseguire un download 819147m_D.dxf

Prodotto 819147 è stato aggiunto al blocco note.

Prodotto 819147 è stato aggiunto al carrello.

Connection kit for HVI long Conductor Ø23 mm, installation outside the supporting tube

Art. 819148 HVI LO ASS RAV KF 23 V2A

Non siete autorizzati per eseguire un download 819148.stp

Non siete autorizzati per eseguire un download 819148.igs

Non siete autorizzati per eseguire un download 819148.jt

Non siete autorizzati per eseguire un download 819148.dwg

Non siete autorizzati per eseguire un download 819148m_D.dxf

Prodotto 819148 è stato aggiunto al blocco note.

Prodotto 819148 è stato aggiunto al carrello.

Connection element (head piece) for HVI long Conductor Ø23 mm, installation outside the supporting tube

Art. 819196 AEA KO KF HVI 23 GR V2A

Non siete autorizzati per eseguire un download 819196.stp

Non siete autorizzati per eseguire un download 819196.igs

Non siete autorizzati per eseguire un download 819196.jt

Non siete autorizzati per eseguire un download 819196.dwg

Non siete autorizzati per eseguire un download 819196m_D.dxf

Prodotto 819196 è stato aggiunto al blocco note.

Prodotto 819196 è stato aggiunto al carrello.

Connection element for HVI long Conductor Ø23 mm

Art. 819198 AE BO10 KF HVI 23 GR V2A

Non siete autorizzati per eseguire un download 819198.stp

Non siete autorizzati per eseguire un download 819198.igs

Non siete autorizzati per eseguire un download 819198.jt

Non siete autorizzati per eseguire un download 819198.dwg

Non siete autorizzati per eseguire un download 819198m_D.dxf

Prodotto 819198 è stato aggiunto al blocco note.

Prodotto 819198 è stato aggiunto al carrello.

Fixing kit for HVI long Conductor black / grey

Art. 819294 BFS D61 4X20

Non siete autorizzati per eseguire un download 819294.stp

Non siete autorizzati per eseguire un download 819294.igs

Non siete autorizzati per eseguire un download 819294.jt

Non siete autorizzati per eseguire un download 819294.dwg

Non siete autorizzati per eseguire un download 819294m_D.dxf
