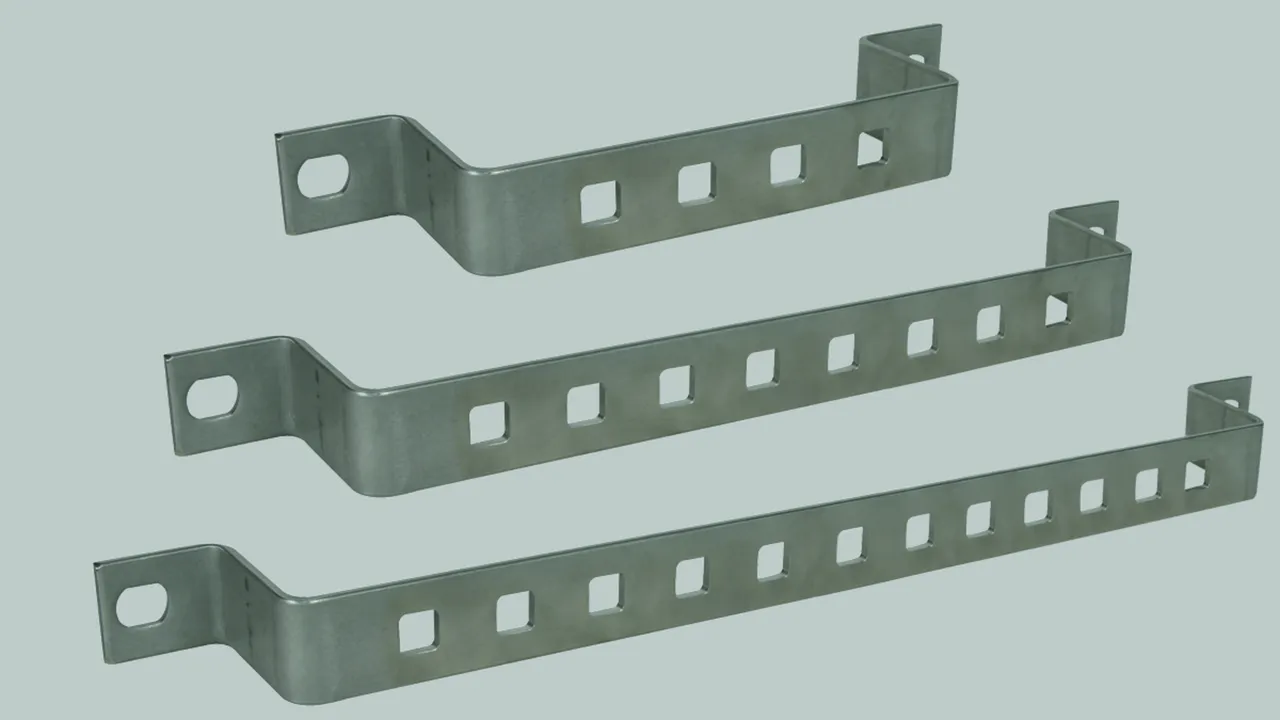

Single-Row Earthing Busbars

Earthing busbars for screwing on steel contructions, hole spacing 35 mm.For connecting:
  • Flat strip with hole: with M10 flat head screws (with anit-rotation protection), nuts and spring washer
  • Round conductor: with KS connector, e.g. Part No. 301 000 / 301 019 or with clamping frame, e.g. Part No. 390 150

1x 4 terminals

1 Prodotto

Art. 472309 ES 4AP 11X11 V2A

GTIN (EAN) 4013364157170, Codice doganale (EU): 85369010, Peso lordo: 235.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 472309.stp

      Non siete autorizzati per eseguire un download 472309.stp

      Login
    • 472309.igs

      Non siete autorizzati per eseguire un download 472309.igs

      Login
    • 472309.jt

      Non siete autorizzati per eseguire un download 472309.jt

      Login
    • 472309.dwg

      Non siete autorizzati per eseguire un download 472309.dwg

      Login
    • 472309m_D.dxf

      Non siete autorizzati per eseguire un download 472309m_D.dxf

      Login
Earthing busbar, single-row, 1x 4 terminals, StSt
Earthing busbar to be screwed to steel structures
1x4 terminals
Material: StSt
Cross-section: 105 mm2
Connection holes: 11 x 11 mm
Dimensions: 232 x 30 x 3.5 mm
Fixing : [2x] 12 x 15 mm
Standard: EN 62561-1

Brand: DEHN
Type: ES 4AP 11X11 V2A
Part No.: 472309
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Cross-section 105 mm2
Connection holes 11 x 11 mm
Dimensions (l x w x d1) 232 x 30 x 3.5 mm
Fixing [2x] 12 x 15 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Prodotto 472309 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472309 è stato aggiunto al carrello.

Apri Web-Shop

1x 6 terminals

1 Prodotto

Art. 472319 ES 6AP 11X11 V2A

GTIN (EAN) 4013364157187, Codice doganale (EU): 85369010, Peso lordo: 278.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 472319.stp

      Non siete autorizzati per eseguire un download 472319.stp

      Login
    • 472319.igs

      Non siete autorizzati per eseguire un download 472319.igs

      Login
    • 472319.jt

      Non siete autorizzati per eseguire un download 472319.jt

      Login
    • 472319.dwg

      Non siete autorizzati per eseguire un download 472319.dwg

      Login
    • 472319m_D.dxf

      Non siete autorizzati per eseguire un download 472319m_D.dxf

      Login
Earthing busbar, single-row, 1x 6 terminals, StSt
Earthing busbar to be screwed to steel structures
1x6 terminals
Material: StSt
Cross-section: 105 mm2
Connection holes: 11 x 11 mm
Dimensions: 292 x 30 x 3.5 mm
Fixing : [2x] 12 x 15 mm
Standard: EN 62561-1

Brand: DEHN
Type: ES 6AP 11X11 V2A
Part No.: 472319
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Cross-section 105 mm2
Connection holes 11 x 11 mm
Dimensions (l x w x d1) 292 x 30 x 3.5 mm
Fixing [2x] 12 x 15 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Prodotto 472319 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472319 è stato aggiunto al carrello.

Apri Web-Shop

1x 8 terminals

1 Prodotto

Art. 472329 ES 8AP 11X11 V2A

GTIN (EAN) 4013364157194, Codice doganale (EU): 85369010, Peso lordo: 319.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 472329.stp

      Non siete autorizzati per eseguire un download 472329.stp

      Login
    • 472329.igs

      Non siete autorizzati per eseguire un download 472329.igs

      Login
    • 472329.jt

      Non siete autorizzati per eseguire un download 472329.jt

      Login
    • 472329.dwg

      Non siete autorizzati per eseguire un download 472329.dwg

      Login
    • 472329m_D.dxf

      Non siete autorizzati per eseguire un download 472329m_D.dxf

      Login
Earthing busbar, single-row, 1x 8 terminals, StSt
Earthing busbar to be screwed to steel structures
1x 8 terminals
Material: StSt
Cross-section: 105 mm2
Connection holes: 11 x 11 mm
Dimensions: 352 x 30 x 3.5 mm
Fixing : [2x] 12 x 15 mm
Standard: EN 62561-1

Brand: DEHN
Type: ES 8AP 11X11 V2A
Part No.: 472329
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Cross-section 105 mm2
Connection holes 11 x 11 mm
Dimensions (l x w x d1) 352 x 30 x 3.5 mm
Fixing [2x] 12 x 15 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Prodotto 472329 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472329 è stato aggiunto al carrello.

Apri Web-Shop

1x 10 terminals

1 Prodotto

Art. 472339 ES 10AP 11X11 V2A

GTIN (EAN) 4013364157200, Codice doganale (EU): 85369010, Peso lordo: 363.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 472339.stp

      Non siete autorizzati per eseguire un download 472339.stp

      Login
    • 472339.igs

      Non siete autorizzati per eseguire un download 472339.igs

      Login
    • 472339.jt

      Non siete autorizzati per eseguire un download 472339.jt

      Login
    • 472339.dwg

      Non siete autorizzati per eseguire un download 472339.dwg

      Login
    • 472339m_D.dxf

      Non siete autorizzati per eseguire un download 472339m_D.dxf

      Login
Earthing busbar, single-row, 1x 10 terminals, StSt
Earthing busbar to be screwed to steel structures
1x10 terminals
Material: StSt
Cross-section: 105 mm2
Connection holes: 11 x 11 mm
Dimensions: 412 x 30 x 3.5 mm
Fixing : [2x] 12 x 15 mm
Standard: EN 62561-1

Brand: DEHN
Type: ES 10AP 11X11 V2A
Part No.: 472339
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Cross-section 105 mm2
Connection holes 11 x 11 mm
Dimensions (l x w x d1) 412 x 30 x 3.5 mm
Fixing [2x] 12 x 15 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Prodotto 472339 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472339 è stato aggiunto al carrello.

Apri Web-Shop

1x 12 terminals

1 Prodotto

Art. 472349 ES 12AP 11X11 V2A

GTIN (EAN) 4013364157217, Codice doganale (EU): 85369010, Peso lordo: 403.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 472349.stp

      Non siete autorizzati per eseguire un download 472349.stp

      Login
    • 472349.igs

      Non siete autorizzati per eseguire un download 472349.igs

      Login
    • 472349.jt

      Non siete autorizzati per eseguire un download 472349.jt

      Login
    • 472349.dwg

      Non siete autorizzati per eseguire un download 472349.dwg

      Login
    • 472349m_D.dxf

      Non siete autorizzati per eseguire un download 472349m_D.dxf

      Login
Earthing busbar, single-row, 1x 12 terminals, StSt
Earthing busbar to be screwed to steel structures
1x 12 terminals
Material: StSt
Cross-section: 105 mm2
Connection holes: 11 x 11 mm
Dimensions: 472 x 30 x 3.5 mm
Fixing : [2x] 12 x 15 mm
Standard: EN 62561-1

Brand: DEHN
Type: ES 12AP 11X11 V2A
Part No.: 472349
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Cross-section 105 mm2
Connection holes 11 x 11 mm
Dimensions (l x w x d1) 472 x 30 x 3.5 mm
Fixing [2x] 12 x 15 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Prodotto 472349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472349 è stato aggiunto al carrello.

Apri Web-Shop
