Art. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN (EAN) 4013364024519, Codice doganale (EU): 85359000, Peso lordo: 324.00 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units with intermediate plate for round and flat conductors, HDG steel

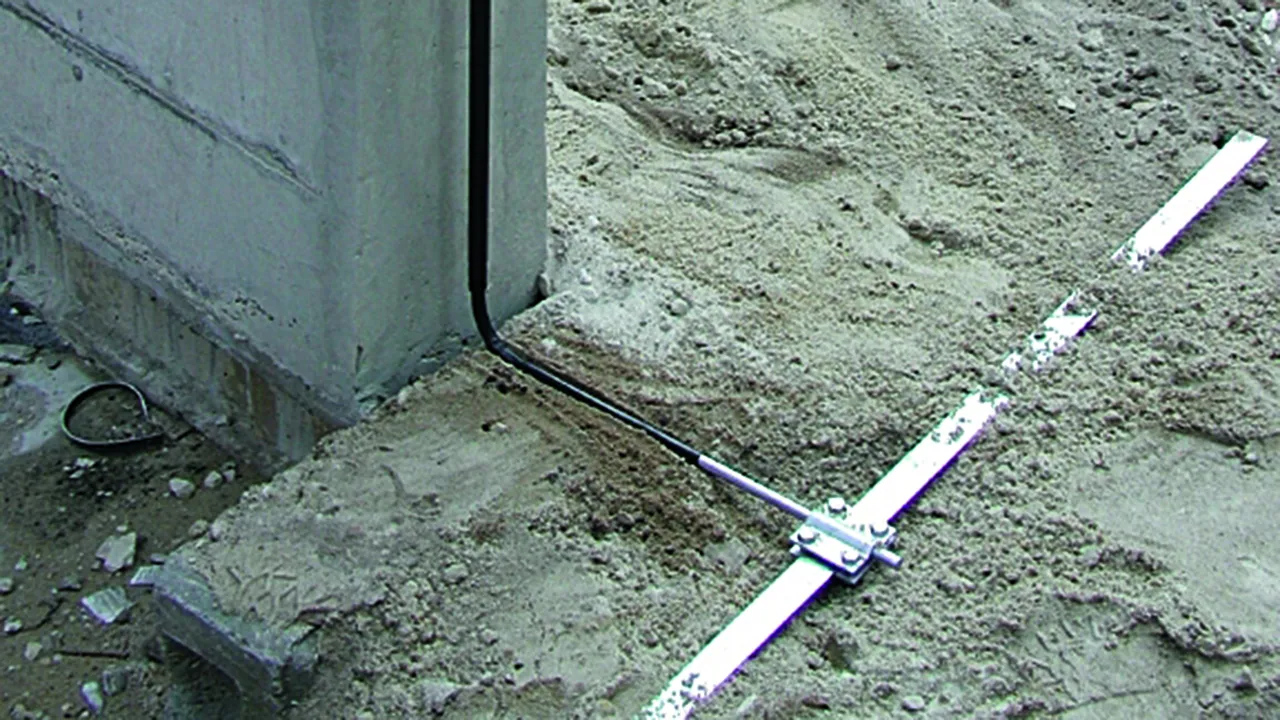

Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: St/tZn
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 ZP STTZN
Part No.: 319201
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ See test certificate for exact classification.

Material of clamp	St/tZn
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Screw	di M8 x 25 mm
Material of screw / nut	St/tZn
Dimensions	60 x 60 x 3 mm
Intermediate plate	yes
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinc coating acc. EN 1461	~50 µm
*⁾ See test certificate for exact classification.

Prodotto 319201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN (EAN) 4013364020047, Codice doganale (EU): 85359000, Peso lordo: 353.00 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units with intermediate plate for round and flat conductors, Cu
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 ZP CU
Part No.: 319207
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Cu
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-70 mm²
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ See test certificate for exact classification.

Material of clamp	Cu
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-70 mm²
Screw	di M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Intermediate plate	yes
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ See test certificate for exact classification.

Prodotto 319207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN (EAN) 4013364035980, Codice doganale (EU): 85359000, Peso lordo: 316.90 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units with intermediate plate for round and flat conductors, StSt (V4A)
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement

Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 ZP V4A
Part No.: 319209
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-70 mm²
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ See test certificate for exact classification.

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-70 mm²
Screw	di M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Intermediate plate	yes
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ See test certificate for exact classification.

Prodotto 319209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319209 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321045 KS 8.10 FL40 STTZN

GTIN (EAN) 4013364021518, Codice doganale (EU): 85359000, Peso lordo: 417.80 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

cross units with intermediate plate for round and flat conductors up to 40 mm
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Fl: 8-10 / 30-40 mm
Clamping range Fl / Fl: 30-40 / 30-40 mm
Material of screw / nut: St/tZn
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL40 STTZN
Part No.: 321045
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd / Fl	8-10 / 30-40 mm
Clamping range Fl / Fl	30-40 / 30-40 mm
Dimensions	70 x 70 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.6 kA
*⁾ See test certificate for exact classification.

Material of clamp	St/tZn
Clamping range Rd / Fl	8-10 / 30-40 mm
Clamping range Fl / Fl	30-40 / 30-40 mm
Screw	di M8 x 30 mm
Material of screw / nut	St/tZn
Dimensions	70 x 70 x 3 mm
Intermediate plate	yes
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.6 kA
Zinc coating acc. EN 1461	~50 µm
*⁾ See test certificate for exact classification.

Prodotto 321045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321045 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321047 KS 8.10 FL40 CU

GTIN (EAN) 4013364021525, Codice doganale (EU): 85359000, Peso lordo: 457.80 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

cross units with intermediate plate for round and flat conductors up to 40 mm
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Fl: 8-10 / 30-40 mm
Clamping range Fl / Fl: 30-40 / 30-40 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL40 CU
Part No.: 321047
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Cu
Clamping range Rd / Fl	8-10 / 30-40 mm
Clamping range Fl / Fl	30-40 / 30-40 mm
Clamping range (stranded / cable)	35-120 mm²
Dimensions	70 x 70 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35.1 kA
*⁾ See test certificate for exact classification.

Material of clamp	Cu
Clamping range Rd / Fl	8-10 / 30-40 mm
Clamping range Fl / Fl	30-40 / 30-40 mm
Clamping range (stranded / cable)	35-120 mm²
Screw	di M8 x 30 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	70 x 70 x 3 mm
Intermediate plate	yes
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35.1 kA
*⁾ See test certificate for exact classification.

Prodotto 321047 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321047 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN (EAN) 4013364108752, Codice doganale (EU): 85359000, Peso lordo: 413.80 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

cross units with intermediate plate for two round and flat conductors up to 40 mm
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
with intermediate plate for
round and flat up to 40 mm
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 7-10 / 7-10 mm
Clamping range Rd / Fl: 7-10 / 30-40 mm
Clamping range Fl / Fl: 30-40 / 30-40 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 7.10 7.10 FL40 ZP V4A
Part No.: 319229
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	7-10 / 7-10 mm
Clamping range Rd / Fl	7-10 / 30-40 mm
Clamping range Fl / Fl	30-40 / 30-40 mm
Clamping range (stranded / cable)	35-95 mm²
Dimensions	70 x 70 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5.0 kA
*⁾ See test certificate for exact classification.

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	7-10 / 7-10 mm
Clamping range Rd / Fl	7-10 / 30-40 mm
Clamping range Fl / Fl	30-40 / 30-40 mm
Clamping range (stranded / cable)	35-95 mm²
Screw	di M8 x 30 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	70 x 70 x 3 mm
Intermediate plate	yes
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5.0 kA
*⁾ See test certificate for exact classification.

Prodotto 319229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319229 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN (EAN) 4013364024526, Codice doganale (EU): 85359000, Peso lordo: 337.80 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units with intermediate plate for earth entry/air-termination rods
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
to earth entry or air-termination rods
Material of clamp: St/tZn
Clamping range Rd / Rd: 16 / 8-10 mm
Clamping range Rd / Fl: 16 / 30 mm
Material of screw / nut: St/tZn
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 16 FL30 ZP STTZN
Part No.: 319202
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd / Rd	16 / 8-10 mm
Clamping range Rd / Fl	16 / 30 mm
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
*⁾ See test certificate for exact classification.

Material of clamp	St/tZn
Clamping range Rd / Rd	16 / 8-10 mm
Clamping range Rd / Fl	16 / 30 mm
Screw	di M8 x 25 mm
Material of screw / nut	St/tZn
Dimensions	60 x 60 x 3 mm
Intermediate plate	yes
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Zinc coating acc. EN 1461	~50 µm
*⁾ See test certificate for exact classification.

Prodotto 319202 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319202 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319219 KS 8.10 16 FL30 ZP V4A

GTIN (EAN) 4013364069916, Codice doganale (EU): 85359000, Peso lordo: 323.90 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units with intermediate plate for earth entry/air-termination rods
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
to earth entry or air-termination rods
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 16 / 8-10 mm
Clamping range Rd / Fl: 16 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 16 FL30 ZP V4A
Part No.: 319219
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	16 / 8-10 mm
Clamping range Rd / Fl	16 / 30 mm
Clamping range (stranded / cable)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
*⁾ See test certificate for exact classification.

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	16 / 8-10 mm
Clamping range Rd / Fl	16 / 30 mm
Clamping range (stranded / cable)	35-120 mm²
Screw	di M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Intermediate plate	yes
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ See test certificate for exact classification.

Prodotto 319219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319219 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318201 KS 8.10 FL30 STTZN

GTIN (EAN) 4013364021464, Codice doganale (EU): 85359000, Peso lordo: 238.00 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units without intermediate plate for round and flat conductors, HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL30 STTZN
Part No.: 318201
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ See test certificate for exact classification.

Material of clamp	St/tZn
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Screw	di M8 x 25 mm
Material of screw / nut	St/tZn
Dimensions	60 x 60 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinc coating acc. EN 1461	~50 µm
*⁾ See test certificate for exact classification.

Prodotto 318201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318207 KS 8.10 FL30 CU

GTIN (EAN) 4013364021488, Codice doganale (EU): 85359000, Peso lordo: 257.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units without intermediate plate for round and flat conductors, Cu
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL30 CU
Part No.: 318207
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Cu
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ See test certificate for exact classification.

Material of clamp	Cu
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-120 mm²
Screw	di M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ See test certificate for exact classification.

Prodotto 318207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318209 KS 8.10 FL30 V4A

GTIN (EAN) 4013364035973, Codice doganale (EU): 85359000, Peso lordo: 249.40 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units without intermediate plate for round and flat conductors, StSt (V4A)
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: StSt (V4A)
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL30 V4A
Part No.: 318209
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.4 kA
*⁾ See test certificate for exact classification.

Material of clamp	StSt (V4A)
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-120 mm²
Screw	di M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.4 kA
*⁾ See test certificate for exact classification.

Prodotto 318209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318209 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318251 KS 8.10 8.10 FL30 STTZN

GTIN (EAN) 4013364046559, Codice doganale (EU): 85359000, Peso lordo: 245.00 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units without intermediate plate for two round and flat conductors HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 STTZN
Part No.: 318251
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ See test certificate for exact classification.

Material of clamp	St/tZn
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Screw	di M8 x 25 mm
Material of screw / nut	St/tZn
Dimensions	60 x 60 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinc coating acc. EN 1461	~50 µm
*⁾ See test certificate for exact classification.

Prodotto 318251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318251 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318219 KS 8.10 8.10 FL30 V4A

GTIN (EAN) 4013364129320, Codice doganale (EU): 85359000, Peso lordo: 239.00 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units without intermediate plate for two round and flat conductors StSt
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 V4A
Part No.: 318219
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.4 kA
*⁾ See test certificate for exact classification.

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	8-10 / 8-10 mm
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range Fl / Fl	30 / 30 mm
Clamping range (stranded / cable)	35-120 mm²
Screw	di M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.4 kA
*⁾ See test certificate for exact classification.

Prodotto 318219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318219 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318033 KS FL30 STTZN

GTIN (EAN) 4013364021471, Codice doganale (EU): 85359000, Peso lordo: 240.00 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units without intermediate plate for two flat conductors, HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS FL30 STTZN
Part No.: 318033
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Fl / Fl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8.4 kA
*⁾ See test certificate for exact classification.

Material of clamp	St/tZn
Clamping range Fl / Fl	30 / 30 mm
Screw	di M8 x 25 mm
Material of screw / nut	St/tZn
Dimensions	60 x 60 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8.4 kA
Zinc coating acc. EN 1461	~50 µm
*⁾ See test certificate for exact classification.

Prodotto 318033 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318033 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318233 KS FL30 V4A

GTIN (EAN) 4013364096646, Codice doganale (EU): 85359000, Peso lordo: 229.30 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units without intermediate plate for two flat conductors, StSt (V4A)
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: StSt (V4A)
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: KS FL30 V4A
Part No.: 318233
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Fl / Fl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.0 kA
*⁾ See test certificate for exact classification.

Material of clamp	StSt (V4A)
Clamping range Fl / Fl	30 / 30 mm
Screw	di M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.0 kA
*⁾ See test certificate for exact classification.

Prodotto 318233 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318233 è stato aggiunto al carrello.

Apri Web-Shop

Art. 320044 KS FL40 STTZN

GTIN (EAN) 4013364021501, Codice doganale (EU): 85359000, Peso lordo: 305.80 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

cross units without intermediate plate for two flat conductors up to 40 mm, HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Fl / Fl: 30-40 / 30-40 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS FL40 STTZN
Part No.: 320044
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Fl / Fl	30-40 / 30-40 mm
Dimensions	70 x 70 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.6 kA
*⁾ See test certificate for exact classification.

Material of clamp	St/tZn
Clamping range Fl / Fl	30-40 / 30-40 mm
Screw	di M8 x 30 mm
Material of screw / nut	St/tZn
Dimensions	70 x 70 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12.6 kA
Zinc coating acc. EN 1461	~50 µm
*⁾ See test certificate for exact classification.

Prodotto 320044 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 320044 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318252 KS 8.10 16 FL30 STTZN

GTIN (EAN) 4013364048454, Codice doganale (EU): 85359000, Peso lordo: 255.80 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Cross units without intermediate plate for earth entry rods / air-termination rods
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 16 mm
Clamping range Rd / Fl: 16 / 30 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 16 FL30 STTZN
Part No.: 318252
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd / Rd	8-10 / 16 mm
Clamping range Rd / Fl	16 / 30 mm
Dimensions	60 x 60 x 3 mm
Standard	EN 62561-1
*⁾ See test certificate for exact classification.

Material of clamp	St/tZn
Clamping range Rd / Rd	8-10 / 16 mm
Clamping range Rd / Fl	16 / 30 mm
Screw	di M8 x 25 mm
Material of screw / nut	St/tZn
Dimensions	60 x 60 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Zinc coating acc. EN 1461	~50 µm
*⁾ See test certificate for exact classification.

Prodotto 318252 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318252 è stato aggiunto al carrello.

Apri Web-Shop

Cross Units for Aboveground and Underground Connections

With intermediate plate, for round and flat conductors

Art. 319201 KS 8.10 8.10 FL30 ZP STTZN

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319201 è stato aggiunto al blocco note.

Prodotto 319201 è stato aggiunto al carrello.

Art. 319207 KS 8.10 8.10 FL30 ZP CU

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319207 è stato aggiunto al blocco note.

Prodotto 319207 è stato aggiunto al carrello.

Art. 319209 KS 8.10 8.10 FL30 ZP V4A

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319209 è stato aggiunto al blocco note.

Prodotto 319209 è stato aggiunto al carrello.

With intermediate plate, for round and flat conductors up to 40 mm

Art. 321045 KS 8.10 FL40 STTZN

Non siete autorizzati per eseguire un download 321045.stp

Non siete autorizzati per eseguire un download 321045.igs

Non siete autorizzati per eseguire un download 321045.jt

Non siete autorizzati per eseguire un download 321045.dwg

Non siete autorizzati per eseguire un download 321045m_D.dxf

Prodotto 321045 è stato aggiunto al blocco note.

Prodotto 321045 è stato aggiunto al carrello.

Art. 321047 KS 8.10 FL40 CU

Non siete autorizzati per eseguire un download 321045.stp

Non siete autorizzati per eseguire un download 321045.igs

Non siete autorizzati per eseguire un download 321045.jt

Non siete autorizzati per eseguire un download 321045.dwg

Non siete autorizzati per eseguire un download 321045m_D.dxf

Prodotto 321047 è stato aggiunto al blocco note.

Prodotto 321047 è stato aggiunto al carrello.

With intermediate plate, for two round and flat conductors up to 40 mm

Art. 319229 KS 7.10 7.10 FL40 ZP V4A

Non siete autorizzati per eseguire un download 319229.stp

Non siete autorizzati per eseguire un download 319229.igs

Non siete autorizzati per eseguire un download 319229.jt

Non siete autorizzati per eseguire un download 319229.dwg

Non siete autorizzati per eseguire un download 319229m_D.dxf

Prodotto 319229 è stato aggiunto al blocco note.

Prodotto 319229 è stato aggiunto al carrello.

With intermediate plate, for earth entries / air-termination rods

Art. 319202 KS 8.10 16 FL30 ZP STTZN

Non siete autorizzati per eseguire un download 319202.stp

Non siete autorizzati per eseguire un download 319202.igs

Non siete autorizzati per eseguire un download 319202.jt

Non siete autorizzati per eseguire un download 319202.dwg

Non siete autorizzati per eseguire un download 319202m_D.dxf

Prodotto 319202 è stato aggiunto al blocco note.

Prodotto 319202 è stato aggiunto al carrello.

Art. 319219 KS 8.10 16 FL30 ZP V4A

Non siete autorizzati per eseguire un download 319202.stp

Non siete autorizzati per eseguire un download 319202.igs

Non siete autorizzati per eseguire un download 319202.jt

Non siete autorizzati per eseguire un download 319202.dwg

Non siete autorizzati per eseguire un download 319202m_D.dxf

Prodotto 319219 è stato aggiunto al blocco note.

Prodotto 319219 è stato aggiunto al carrello.

Without intermediate plate, for round and flat conductors

Art. 318201 KS 8.10 FL30 STTZN

Non siete autorizzati per eseguire un download 318201.stp

Non siete autorizzati per eseguire un download 318201.igs

Non siete autorizzati per eseguire un download 318201.jt

Non siete autorizzati per eseguire un download 318201.dwg

Non siete autorizzati per eseguire un download 318201m_D.dxf

Prodotto 318201 è stato aggiunto al blocco note.

Prodotto 318201 è stato aggiunto al carrello.

Art. 318207 KS 8.10 FL30 CU

Non siete autorizzati per eseguire un download 318201.stp
